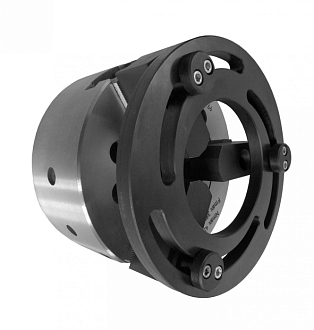

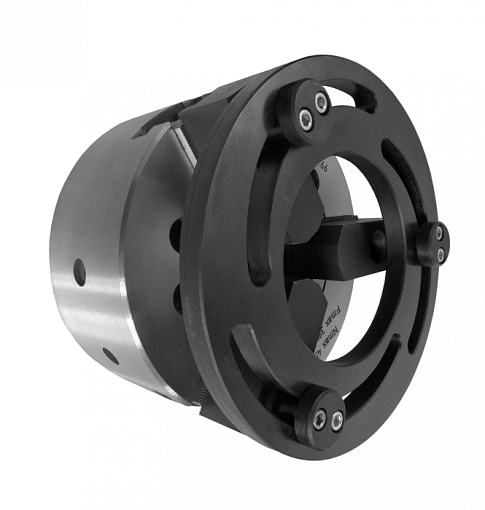

Приспособление для расточки мягких кулачков ПРКВ-315 БЗСП

Приспособление ПРКВ разработано для выполнения расточки мягких накладных кулачков в механизированных патронах серий «ППМ» и «ПКМ». Оно позволяет добиться качественной подгонки элементов патрона под конкретные задачи обработки.

Преимущества

• Высокая концентричность. Обеспечивает точное совпадение осей мягких кулачков с поверхностью обрабатываемой детали.
• Прецизионная точность. Позволяет достичь центрирования с погрешностью до 10 мкм и сохранять этот показатель стабильным на протяжении всего срока эксплуатации.
• Удобство эксплуатации. Конструкция приспособления отличается простотой в обращении, что сокращает время на настройку и выполнение операций.
• Универсальность. Совместимо как с новыми, так и с изношенными патронами, продлевая их рабочий ресурс.

Порядок работы

1. Установка кулачков. Расположите кулачки в требуемом положении, учитывая необходимый припуск для последующей обработки.
2. Настройка приспособления. Произведите регулировку и совмещение устройства с монтажными отверстиями накладных кулачков.
3. Фиксация приспособления. Закрепите устройство с помощью патрона. При этом убедитесь, что основные кулачки патрона находятся в средней части своего полного хода — это гарантирует:
   • максимальную эффективность зажатия;
   • достаточный зазор для установки обрабатываемой детали.
4. Корректировка положения. Чтобы зафиксировать кулачки в середине хода, выполните следующие действия:
   • ослабьте зажим кулачков;
   • аккуратно поверните диск приспособления, чтобы переместить регулируемые пальцы;
   • повторно закрепите устройство в патроне.
5. Обработка кулачков. Проведите расточку до достижения требуемых геометрических параметров.
