Как нарезать резьбу метчиком?

11.11.2016

Метчик — основной инструмент для нарезания внутренних резьб.


Нарезание резьбы метчиком

Рис. 1. Нарезание резьбы метчиком

Метчик — основной инструмент для нарезания внутренних резьб. В зависимости от вида, назначения и способа применения различают:

  • машинные и машино-ручные метчики;
  • универсальные и комплектные;
  • трубные, цилиндрические и метрические;
  • для сквозных и односторонних отверстий;
  • с прямым, винтовым, шахматным расположением зубцов и канавок.

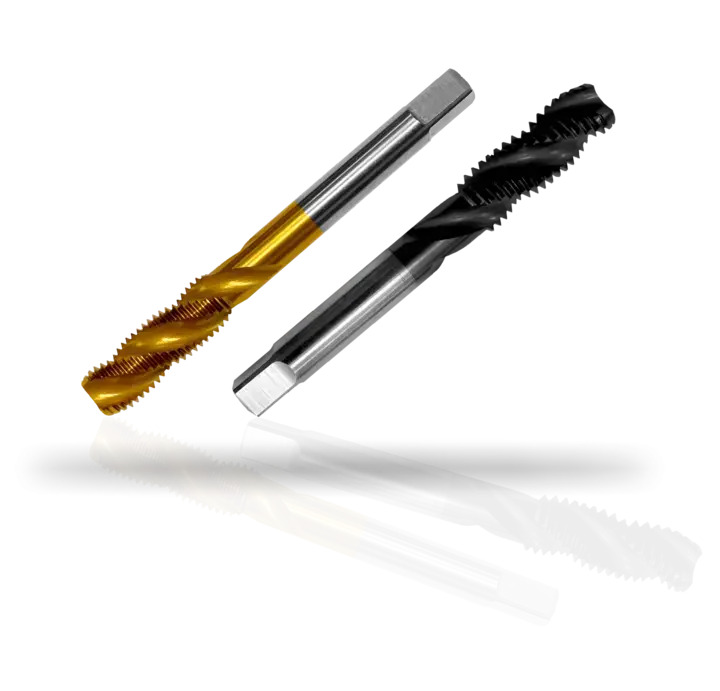

Метчики

Рис. 2. Метчики

Этапы работы с метчиком

Чтобы успешно нарезать резьбу, нужно использовать метчик, соответствующий типу металла/сплава и отверстия. Понадобится просверлить дежурное отверстие. Проходное отверстие и сечение резьбы взаимосвязаны между собой и классифицированы по величинам. Таблица поможет определить соответствие метчика и сверла для нарезания резьбы. Также работает простая формула для вычисления размера сверла: нужно вычесть из диаметра желаемой резьбы ее шаг (расстояние между двумя соседними витками).


Таблица соответствия метчика и сверла

Рис. 3. Таблица соответствия метчика и сверла

Цилиндрическая резьба трубного типа измеряется в дюймах. Мерные стандарты для нарезания резьбы метчиком также описаны в ГОСТе 19257 – 73.

ВАЖНО!
В нестандартных ситуациях следуйте правилу приоритета меньших величин. Лучше взять сверло меньшего сечения и затем довести до нужного диаметра последовательным использованием нескольких метчиков, чем разбить дыру большего размера и «провалить» в него винт.
  1. Подобрав сверло по таблице, просверлите отверстие. Сверло должно быть остро заточенным, иначе в процессе сверления стенки тоннеля будут «разбиты», а нанесенная резьба получит люфты. Эксперты советуют зенковать внешнюю каемку, чтобы избавиться от проблем с последующим вкручиванием метчика и винта.
ВАЖНО!
В глухих отверстиях резьбу невозможно проложить до самой задней стенки, небольшой отрезок останется гладким.
Составные части экстрактора

Рис. 4. Составные части экстрактора

  1. Установив метчик нужной маркировки в держатель, аккуратно и ровно вставьте инструмент в отверстие и начинайте проворачивать. Следуйте алгоритму: полный оборот вперед, пол-оборота назад. Вороток держат за обе рукоятки и проворачивают медленно, не торопясь. Для нарезания идеальной резьбы большое значение имеет равноценность усилий, прилагаемых на каждом обороте инструмента.
  2. Из готового отверстия нужно удалить остатки стружки и пыль. Для этого применяют сначала ершик, а затем струю воздуха.
  3. Можно вкручивать винт. Важно, чтобы он входил в отверстие мягко, иначе возникают подозрения, что резьба нарезана неравномерно.

Если метчик сломался внутри отверстия, то достать инструмент можно тремя способами:

  • с помощью специального экстрактора для метчиков (прибор состоит из нескольких частей, тонкие стержни заводятся в пазы заклиненного метчика и выкручиваются с помощь ключа);
  • кислотным раствором (правило работает для цветных металлов, раствор лимонной кислоты заливают внутрь отверстия и нагревают);
  • методом надстраивания (к застрявшему обломку приваривают стержень Г-образной формы и выкручивают метчик).
ВАЖНО!
Поломка метчика часто происходит в результате попыток ускорить процесс нарезки резьбы. Горе-мастера вставляют инструмент в патрон сверлильного оборудования и получают вместо быстрой нарезки поломанный метчик и испорченное отверстие. Не нужно торопиться, лучше проделать весь алгоритм вручную, соблюдая постепенное увеличение размера метчика (для этого предназначены комплектные инструменты).
