Твердые металлокерамические сплавы используются при изготовлении металлорежущего инструмента. С их помощью создаются высокопрочные изделия, устойчивые к механическому воздействию и температурным перепадам. Продукция востребована в промышленности и быту, подходит для решения задач любой сложности.
- Конструктивное исполнение. Констурктив изделия зависит от назначения. Он может предполагать работу с наружными и внутренними поверхностями, формирование линейных проемов и сквозных отверстий.
- Производственно-технические характеристики. Различия в рамках отдельной группы инструмента. Оно выражается в количестве и исполнении режущих кромок, особенностях отвода стружки и т.д.
К производственно-техническим характеристикам относится термическая стойкость изделий и размерность посадочного элемента (хвостовик, державка и т.д.).
Применяемые материалы
При изготовлении режущего твердосплавного инструмента используются материалы следующих типов.
- Металлокерамические составы на базе вольфрамо-титановых, вольфрамо-кобальтовых и титано-вольфрамо-танталовых сплавов. Возможно применение решений на базе кристаллов оксида алюминия AL 203.
- Быстрорежущие стали по ГОСТ 19265-73.
- Углеродистые стали инструментального типа по ГОСТ 1435-74.
- Легированные инструментальные стали, соответствующие ГОСТ 5950-73.
При изготовлении режущего твердосплавного инструмента используются материалы следующих типов.
Рис. 1 Поликристаллические алмазы
Получить подробную информацию о материалах, используемых производителями твердосплавных инструментов, поможет наша статья.
Какие инструменты производятся из твердых сплавов?
Твердосплавный металлорежущий инструмент представлен в следующих исполнениях: токарные резцы, сверла, пилы, резьбонарезной инструмент и инструмент для работы с отверстиями.
Токарные резцы
Твердосплавный инструмент по металлу с клиновидной рабочей частью. Под действием прижимного усилия резец снимает слой материала, отделяет отсеченный фрагмент стружколомом. Процедура повторяется до достижения требуемого результата.
Классический резец содержит вершину, режущую кромку и режущую вспомогательную кромку. Фиксация изделия в станке осуществляется за счет державки.
Рис. 2 Твердосплавный токарный резец
Монолитный твердосплавный инструмент различается по ряду параметров.
- Специфика размещения в рамках обрабатываемой поверхности.
- Направление подачи: правое или левое.
- Исполнение головки: отогнутая, прямая, оттянутая и изогнутая.
В наличии модификации для токарных, долбежных, расточных, автоматно-револьверных и прочих станков.
Рис. 3 Принцип работы резца
По типу выполняемых работ резцы делятся на 3 группы
| Наименование | Схематическое изображение |
| Проходные |
|
| Отрезные (подрезные) |
|
| Расточные |
|
Также существует особая категория инструмента, обеспечивающая нарезку резьбы на токарном станке.
Фрезы
Фрезы – твердосплавный инструмент цилиндрической формы с несколькими режущими поверхностями. С его помощью формируются канавки, проемы и выступы. Большинство изделий используется со станками ЧПУ. Это обеспечивает высокую точность, позволяет выполнять обширную последовательность действий в автоматическом режиме.
Рис. 4 Типы фрез для обработки поверхностей
Сверла
Твердосплавные сверла формируют глухие и сквозные отверстия. Изделия участвуют в большинстве технологических операций, связанных с обработкой металла. Они взаимодействуют с конструкционными и легированными сталями, чугунами и цветными металлами.
Наибольшее распространение получили следующие виды сверл
| Тип сверла | Схематическое изображение |
| Перовое |
|
| Спиральное с цилиндрическим хвостовиком |
|
| Спиральное с коническим хвостовиком |
|
| Центровочное |
|
| Коническое |
|
Некоторые производителя наносят дополнительные покрытия на твердосплавный инструмент. С их помощью продлевается срок службы изделий и повышается их эффективность.
Пилы
Из твердых сплавов производится немало пил промышленного назначения. Как правило, это ленточный и дисковый инструмент.
Ленточные пилы представлены многорезцовым инструментом для специальных станков. Рез формируется в результате возвратно-поступательных движений, отличается высокой точностью и качеством.
Рис. 5 Ленточная пила
Дисковые пилы работают на высоких оборотах. Они предназначены для быстрой распиловки проката, существенно ускоряют заготовительный процесс. Изделия представляют собой плоский диск с зубьями определенной направленности. Некоторые производители изготавливают изделия с отверстиями, предотвращающими закусывание.
Рис. 6 Дисковая твердосплавная пила
Резьбонарезной инструмент
Дисковые пилы работают на высоких оборотах. Они предназначены для быстрой распиловки проката, существенно ускоряют заготовительный процесс. Изделия представляют собой плоский диск с зубьями определенной направленности. Некоторые производители изготавливают изделия с отверстиями, предотвращающими закусывание.
Рис. 7 Твердосплавные метчики с защитным покрытием
Плашки нарезают внешнюю резьбу. Режущие операции выполняются за счет пластин, расположенных внутри инструмента.
Рис. 8 Твердосплавная плашка
Инструмент для обработки отверстий
Изделия представлены зенкерами, зенковками и развертками. Инструмент позволяет добиться высокой точности размеров и требуемой шероховатости, востребован при получении конических и цилиндрических углублений.
Рис. 9 Твердосплавная зенковка
Заточка инструмента
Как правило, выполняется алмазная заточка твердосплавного инструмента. При этом используются круги из карбида кремния. Они располагаются под углом к режущей поверхности, обеспечивают оперативное снятие лишнего металла для восстановления остроты изделия.

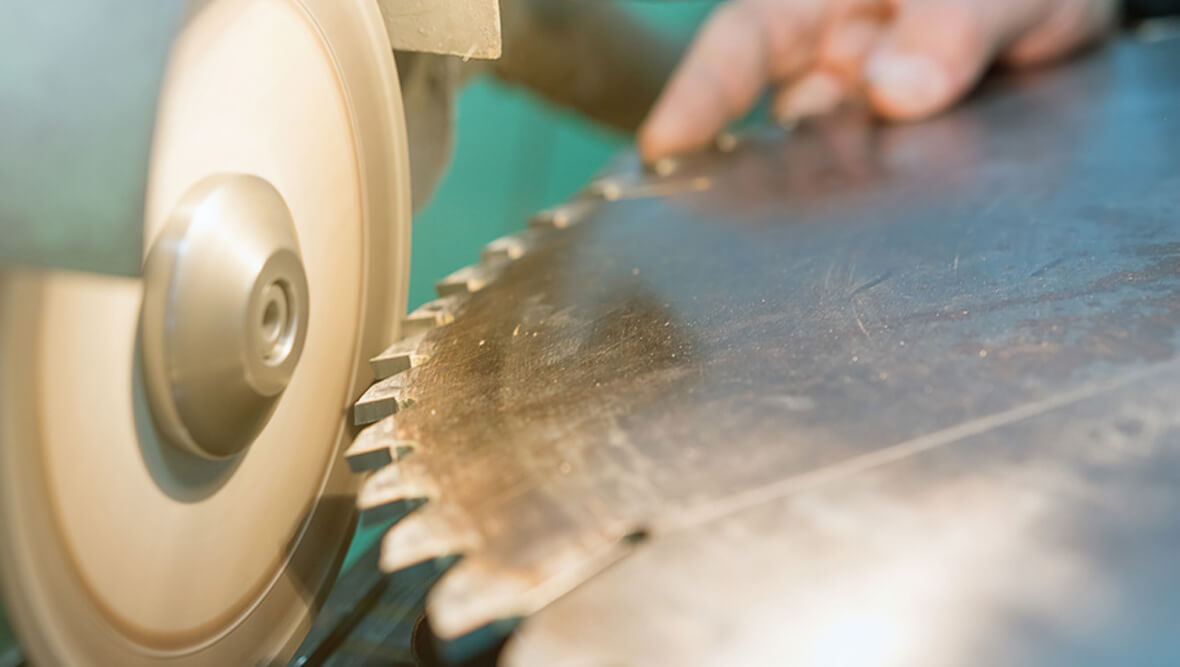

Рис. 10 Алмазная заточка инструмента
Получить дополнительные сведения о работе с конкретным инструментом помогут наши статьи «Заточка концевой фрезы», «Как заточить резец?» и «Как заточить сверло по металлу?».
Производители твердосплавного инструмента
Популярными западными производителями твердосплавного инструмента являются компании MITSUBISHI, ZCC-CTХ, SECO TOOLS, SANDVIK COROMANT и ISCAR. Китайский твердосплавный инструмент выпускается под марками Otool, DESKAR, DIJET, DONRAY.
Обращение в магазин «РИНКОМ» позволит купить твердосплавные инструменты от ведущих производителей. Мы предлагаем сертифицированную продукцию для бытового и производственного использования. Ознакомиться с полным спектром изделий поможет каталог.
