Как заточить резец

Содержание

  1. Что нужно знать о резцах по металлу для их правильной заточки
    1. Конструкция токарных резцов по металлу
    2. Углы резцов по металлу и их влияние на процесс резания
      1. Главные углы
      2. Вспомогательные углы
      3. Углы в плане и угол наклона главной режущей кромки
    3. Когда необходимо затачивать токарные резцы по металлу
  2. Как затачивают резцы
    1. Приспособления и оборудование для ручной и автоматизированной абразивной заточки резцов по металлу
    2. Технологии и особенности заточки резцов
    3. Доводка и шлифовка
  3. Техника безопасности
  4. Где купить износостойкие резцы по металлу и приспособления для их заточки

Как заточить резец

Статья поможет начинающим мастерам узнать, как заточить резец для работ по металлу. Следуя нашим советам, несложно научиться этой операции. Овладев таким навыком, удастся существенно сэкономить на инструментах — не придется заменять их новыми, когда лезвия затупились.

Своевременная заточка резцов дает ряд преимуществ:

  1. токарный станок функционирует без лишних нагрузок;
  2. значительно продлевается срок службы инструментов;
  3. сохраняется производительность и качество обработки поверхностей;
  4. повышается безопасность работ (исключен срыв инструмента).

Токарный резец можно затачивать неоднократно.

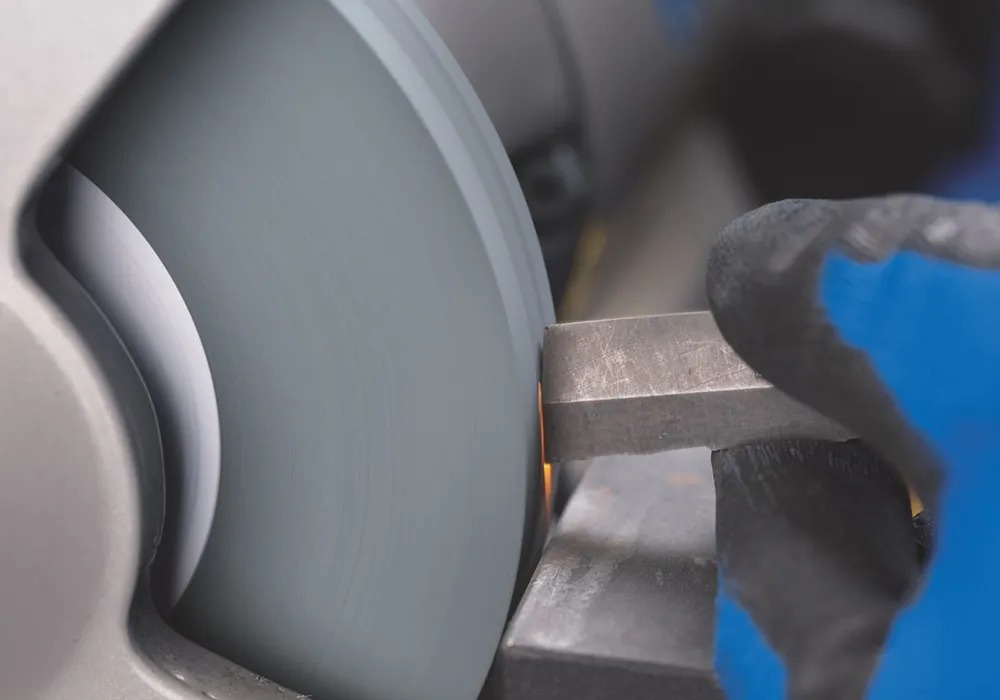

Фотография № 1: заточка резца по металлу на станке

Давайте подробно разбираться, как правильно затачивать резцы по металлу для токарных станков.

Что нужно знать о резцах по металлу для их правильной заточки

Невозможно правильно заточить резец по металлу, если не знать конструктивные особенности этих инструментов.

Конструкция токарных резцов по металлу

Резец по металлу состоит из державки и рабочей части. Первая служит для надежной фиксации инструмента. Вторая участвует в процессе резания и постепенно изнашивается. Именно она подлежит заточке.

Рабочая часть резца по металлу имеет переднюю и задние поверхности. По первой происходит отвод стружки. Задние поверхности обращены к заготовке. Они могут быть основными и вспомогательными.


Изображение № 1: конструкция токарного резца по металлу

Поверхности образуют режущие кромки. Главная формируется пересечением передней и основной задней плоскостей. Вспомогательная кромка образуется в месте пересечения передней и вспомогательной задней поверхностей.

Углы резцов по металлу и их влияние на процесс резания

В результате заточки резцов по металлу важно получить инструмент с правильной геометрией.


Изображение № 2: геометрия и основные углы резца по металлу

Геометрию определяют углами, которые классифицируют на три группы.

Главные углы

Это главные передний и задний углы, а также углы заострения и резания.

  1. Главный передний угол (γ). Его образуют плоскость, перпендикулярная к плоскости резания, и касательная к передней поверхности резца. Значение может быть положительным, отрицательным или равным нулю.
  2. Угол заострения (β) — между вспомогательной и главной режущими кромками. Измеряется в главной секущей плоскости.
  3. Угол резания (δ) образуют плоскость резания и передняя поверхность инструмента.
  4. Главный задний угол (α) находится между плоскостью резания и главной задней поверхностью. Измеряется в главной секущей плоскости.

Расскажем о влиянии главных углов на процесс резания.

Наибольшее значение при металлообработке имеет величина главного переднего угла оснастки. Благодаря резцам по металлу, у которых крупные передние углы, облегчается врезание инструментов в заготовки. Кроме того, снижается степень деформации удаляемых слоев материала, облегчается сход стружки, уменьшаются расход мощности и сила резания.

При увеличении главного переднего угла уменьшается угол заострения. Это ослабляет режущий клин инструмента и понижает его прочность. Резцы быстрее изнашиваются из-за ускоренного крошения режущих кромок и затрудненного отвода тепла. Поэтому при изготовлении и заточке резцов по металлу передние углы делают разными.

При обработке хрупких металлов и твердых сплавов прочность инструментов особо важна. В этом случае передним углам дают уменьшенные и даже отрицательные значения. При обработке мягких металлов используют резцы с большими передними углами.

Также на геометрию влияют материалы, из которых изготовлены инструменты. При заточке твердосплавных и металлокерамических резцов передние углы делают уменьшенными. У моделей из инструментальных сталей передние углы больше.

Главный задний угол служит для уменьшения трения между поверхностью резания и задней поверхностью резца по металлу. При небольших значениях снижается скорость износа по задней поверхности. С увеличением главного заднего угла прочность инструмента уменьшается.

Вспомогательные углы

Вспомогательные передний и задний углы измеряют во вспомогательной секущей плоскости.

  1. Вспомогательный передний угол (γ1). Формируется при изготовлении резца. Не оказывает влияния на процесс резания.
  2. Вспомогательный задний угол (α1). Расположен между плоскостью, проходящей перпендикулярно основной плоскости через вспомогательную режущую кромку. Служит для уменьшения трения между обрабатываемой заготовкой и задней поверхностью резца.

Углы в плане и угол наклона главной режущей кромки

Углы в плане измеряют в основной плоскости.

  1. Главный угол в плане (φ).
Находится между направлением продольной подачи и проекцией главной режущей кромки на основную плоскость.

От величины главного угла в плане зависят прочность инструмента, сила обработки и чистота получаемой поверхности. При малом значении увеличивается ширина и уменьшается толщина срезаемого слоя. Заточенный таким образом резец подвергается небольшим термодинамическим нагрузкам. Повышается износостойкость.

При уменьшении главного угла в плане снижается качество обработки из-за вибраций. Инструмент быстрее изнашивается. Обычно угол φ = 45°. Такое значение подходит для резания большинства материалов. При работе с недостаточно жесткими деталями используют инструменты с большими главными углами в плане (60, 75 и 90°).

  1. Вспомогательный угол в плане (φ1).

Этот угол формируют направление продольной подачи и проекция вспомогательной режущей кромки на основную плоскость.

Величина вспомогательного угла в плане влияет на силу трения между вспомогательной задней поверхностью и обрабатываемой заготовкой. При уменьшении значения возрастает прочность инструмента.

  1. Угол при вершине в плане (ξ).

Он расположен между проекциями вспомогательной и главной режущих кромок на основную плоскость.

Угол наклона главной режущей кромки (λ). Измеряют в плоскости, которая проходит через главную режущую кромку перпендикулярно основной плоскости. Величина этого угла определяет направление схода стружки.

Когда необходимо затачивать токарные резцы по металлу

О необходимости заточки резцов по металлу судят по степени износа. Существует таблица допустимых величин.


Изображение № 3: таблица с допустимыми величинами износа токарных резцов по металлу

При превышении указанных параметров проводят заточку, доводку и шлифовку инструмента.

Как затачивают резцы

Токарные резцы обычно затачивают механическим способом — обрабатывают лезвия абразивными инструментами для придания оснастке нужной геометрии.

Химико-механический применяют для заточки крупногабаритных твердосплавных резцов по металлу. Их обрабатывают раствором купороса. Происходит химическая реакция, при которой поверхности покрываются защитной пленкой. Ее смывают абразивные элементы раствора.

Приспособления и оборудование для ручной и автоматизированной абразивной заточки резцов по металлу

Рассмотрим абразивные инструменты, посредством которых затачивают токарные резцы в разных условиях.

  1. Точильные бруски. Актуальны для восстановления геометрии инструмента вручную в домашних мастерских. Для заточки резца требуется провести им по бруску минимум 10 раз, плотно прижимая к абразивной поверхности.


Фотография № 2: точильные бруски

  1. Электрические точильные машинки. Компактные приспособления с возможностью выставить параметры заточки ускоряют и упрощают процесс.


Фотография № 3: настольная электрическая точильная машинка

  1. Заточные и токарные станки. Их оснащают абразивными, шлифовальными, алмазными и карборундовыми кругами различной зернистости, иными приспособлениями.

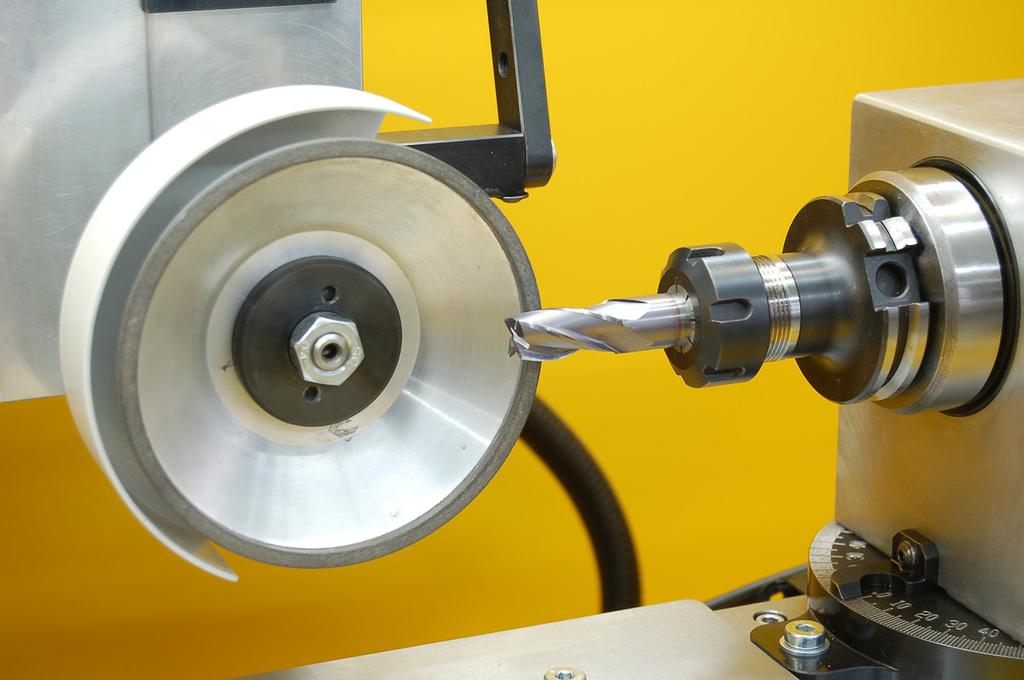

Фотография № 4: заточка резца на специализированном станке

Выбор инструмента зависит от потребностей. Чтобы изредка затачивать резцы для разовых бытовых работ, достаточно бруска. Но для его применения требуются физические усилия. Машинка обеспечивает быстрый качественный результат, практична для домашних и небольших коммерческих мастерских. Станки оптимальны для профессиональной заточки токарных резцов по металлу.

Технологии и особенности заточки резцов

Возможна заточка резца по передней, задней и обеим поверхностям. Основные особенности определяют в зависимости от характера износа инструмента.


Изображение № 4: заточка поверхностей резца

В большинстве случаев затачивают все поверхности резцов. При небольшом износе иногда работу выполняют только по задним поверхностям.

Основные этапы заточки резцов таковы:

  1. Заточка передней поверхности резца.
  2. Заточка задней главной поверхности резца по державке.
  3. Заточка задней вспомогательной поверхности резца по державке.
  4. Заточка фаски по передней поверхности.
  5. Заточка задней главной поверхности резца по пластинке.
  6. Заточка задней вспомогательной поверхности резца по пластинке.
  7. Заточка задней поверхности резца по радиусу вершины.
  8. Заточка лунок, канавок или стружколомающих порожков.
  9. Доводка фаски по передней поверхности.
  10. Доводка по фаске задней главной поверхности резца.
  11. Доводка вершины резца по радиусу.

ВАЖНО! Технологии заточки твердосплавных резцов и инструментов, изготовленных из быстрорежущих сталей, различаются.

Вот типовой процесс обработки твердосплавной оснастки:


Изображение № 5: стандартная технология заточки твердосплавного резца

Резцы из быстрорежущих сталей затачивают следующим образом:


Изображение № 6: стандартная технология заточки резца из быстрорежущей стали

На выбор способа заточки влияет вид инструмента. Кратко перечислим нюансы работы с разнотипными резцами:

  1. прямыми плоскими с шириной лезвий 4–40 мм — изношенный торец выравнивается, выполняется аккуратная заточка под углом 25–40°;
  2. прямыми косыми с лезвиями 4–40 мм — один угол лезвия срезается под 70–75°, инструмент затачивается под углом 25° (важно контролировать кромку);
  3. отрезными (для черновой металлообработки) — вырезается угол торца максимум на 45°, инструмент затачивается под углом 30–40°;
  4. полукруглыми плоскими (для выполнения круглых выемок в металле) — выполняется обточка и проверка геометрии торца, заточка на 20–45°;
  5. желобчатыми шириной до 3 см — торец обрабатывается до полукруглой формы, нижняя часть выпуклой поверхности затачивается под 40°.

Если неверно выбрать способ или не соблюдать технологию заточки, инструмент может утратить функциональность.

Доводка и шлифовка

Эти заключительные этапы заточки резцов предназначены для получения максимально точных параметров лезвий, а также продления сроков службы инструмента.

Для доводки резцов используют чугунные диски, на которые наносят керосин и специальные пасты на основе карбида бора. После запуска станка лезвие инструмента подносят к абразиву и обрабатывают.

После доводки проводят шлифовку. Финишная операция выполняется с применением мелкозернистых наждачных кругов.

Техника безопасности при заточке резцов

Мастер, выполняющий заточку резца, во избежание травм должен соблюсти правила безопасности:

  1. проверить исправность заточного оборудования;
  2. надеть защитные очки или работать через защитный экран на станке;
  3. не прикасаться к оборудованию и резцу до их охлаждения после заточки;
  4. позаботиться, чтобы на руках не было смазки или иных жирных веществ (иначе инструмент может выскользнуть из рук и причинить травму);
  5. при чистке оборудования и уборке рабочего места надевать перчатки, применять щетки.

Если задействуется автоматический станок, важно ознакомиться с инструкцией к нему, проконтролировать наличие смазки движущихся узлов и надежность фиксации абразивного круга. Подавать резец на круг нужно плавно. Нельзя прикасаться к станку до его полной остановки.

Персонал на производстве обязан пройти инструктаж по технике безопасности. Домашним мастерам следует самостоятельно изучить нормы.

Где купить износостойкие резцы по металлу и приспособления для их заточки

Выгодно купить резцы по металлу и приспособления для их заточки вы можете в нашем интернет-магазине. Предлагаем широкий ассортимент, сбалансированные выгодные цены и быструю доставку. Готовы оперативно выполнить заказы любых объемов.
