Заточка концевой фрезы

Содержание

Заточка концевой фрезы

  1. Углы заточки концевых фрез
  2. Способы заточки концевых фрез
  3. Ручная заточка концевых фрез, предназначенных для обработки вязких материалов
  4. Станки для заточки концевых фрез по металлу
    1. Заточка торцевых зубьев
    2. Заточка боковых зубьев
  5. Выбор приспособлений (абразивных кругов) для заточки концевых фрез на станках
  6. Контроль качества заточки
  7. Как добиться высокого качества заточки концевых фрез
  8. Доводка концевых фрез

Заточка концевой фрезы — это операция, которую применяют для придания инструментам нужных геометрических параметров и восстановления изношенных фрез. В этой статье мы расскажем об основных технологиях, используемых для этих целей.

Углы заточки концевых фрез

Чтобы правильно выполнить заточку концевой фрезы в первую очередь необходимо изучить геометрию зубьев. Они бывают затылованными и остроконечными.

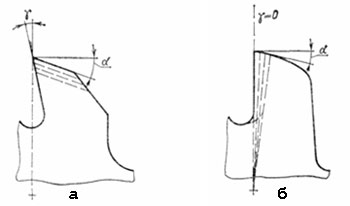

01_Остроконечный (а) и затылованный (б) зубья.jpg

Изображение №1: остроконечный (а) и затылованный (б) зубья

У затылованных зубьев задние поверхности выполнены по архимедовым спиралям. Заточка таких фрез происходит по передним поверхностям.

У остроконечных зубьев части задних поверхностей представляют собой плоскости. Чаще всего такие фрезы затачивают по задним поверхностям. Передние обрабатывают в случае необходимости.

Расскажем о геометрии зубьев в деталях. Каждый из них имеет 4 важных параметра.

02_Геометрия зубьев.jpg

Изображение №2: геометрия зубьев

Поверхности и углы заточки концевых фрез.

  1. Площадка f. Именно она подвергается основному износу и затачивается при обработке задней поверхности. Размер площадки напрямую влияет на силу трения между инструментом и заготовкой. Поэтому ширину необходимо поддерживать в определенном диапазоне.

  2. Вспомогательный задний угол α1. По нему фрезы затачивают при определенных величинах износа и сильном увеличении размеров площадок f.

  3. Главный задний угол α. Это угол между касательной к задней поверхности в рассматриваемой точке главной режущей кромки и касательной к окружности вращения данной точки. Задача этого угла — уменьшить трение между инструментом и заготовкой.

  4. Главный передний угол γ. Расположен между осевой плоскостью и касательной к передней поверхности. У фрез, предназначенных для обработки вязких материалов, размер этого угла варьируется в пределах от 15 до 20°. У фрез для обработки сталей — от 0 до 5°.

Обратите внимание! Зубья бывают прямыми и винтовыми. Величина наклона характеризуется углом λ. Он расположен между осью и развернутыми винтовыми кромками.

Способы заточки концевых фрез

Заточка концевых фрез может выполняться двумя способы.

  1. Вручную.

  2. На станке.

Ручная заточка концевых врез, предназначенных для обработки вязких материалов

Для заточки концевой фрезы, предназначенной для обработки вязких материалов (к примеру, древесины), вам понадобятся следующие инструменты, оборудование и материалы.

  1. Стол или верстак.

  2. Алмазный брус.

  3. Мыльный раствор.

  4. Растворитель.

Заточка концевой фрезы проходит по следующей схеме.

  1. Смочите алмазный брус в мыльном растворе и закрепите его на краю стола.

  2. Снимите с фрезы направляющий подшипник (при его наличии).

  3. Очистите фрезу при помощи растворителя.

  4. Заточите все резцы.

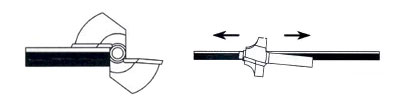

03_Схема заточки.jpg

Изображение №3: схема заточки фрезы

Обратите внимание на следующие особенности.

  1. Перед заточкой в обязательном порядке удостоверьтесь в том, что алмазный брусок имеет правильную форму.

  2. Чтобы добиться равномерной заточки резцов, делайте одинаковое количество движений с примерно одинаковой силой нажатия.

  3. Если у вас нет алмазного круга, для заточки можете взять наждачную бумагу. Приклейте ее к твердому деревянному бруску или полоске стали.

Станки для заточки концевых фрез по металлу

Для заточки концевых фрез по металлу применяют специальные станки, обеспечивающие поступательное и вращательное движение обрабатываемого инструмента.

04_Станок для заточки концевых фрез.jpg

Изображение №4: прецизионный станок для заточки концевых фрез

Расскажем об особенностях заточки торцевых и боковых зубьев.

Заточка торцевых зубьев

Для заточки торцевых зубьев фрезы устанавливают горизонтально. Если станок не имеет специально предназначенного для этого градуированного кольца, горизонтальность выверяется при помощи угольника.

В процессе заточки оператор перемещает кромку абразивного круга вдоль кромки зуба. Угол заточки регулируется либо наклоном шпинделя с фрезой, либо смещением круга по вертикали.

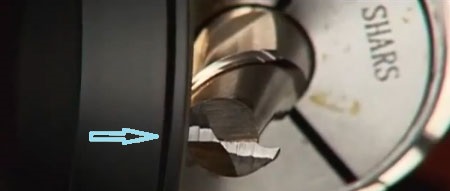

05_Заточка торцевых зубьев концевой фрезы.jpg

Фотография №1: заточка торцевых зубьев концевой фрезы

Заточка боковых зубьев

Заточку боковых зубьев выполняют по следующей схеме.

  1. Фреза закрепляется в цанге.

  2. Игла-копир устанавливается в самое высокое положение, при котором кончик касается наружного края канавки.

  3. Абразивный круг передвигается в положение, при котором наружная кромка совпадает с иглой.

  4. Станок запускается.

  5. При помощи ручки прямой подачи круг подводится к фрезе (до начала искрения).

  6. Устанавливается толщина снимаемого слоя металла (25–50 мкм).

  7. Производится заточка зуба на всю длину. Для этого шпиндель с фрезой втягивается до тех пор, пока инструмент не сойдет с иглы.

  8. Проход повторяется.

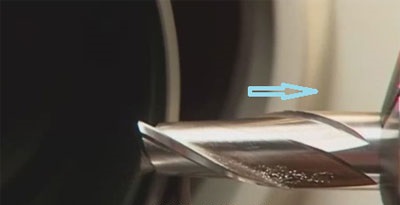

06_Заточка боковых зубьев концевой фрезы.jpg

Фотография №2: заточка боковых зубьев концевой фрезы

Далее по этой же схеме затачивают остальные зубья.

Выбор приспособлений (абразивных кругов) для заточки концевых фрез на станках

Для заточки концевых фрез на станки чаще всего устанавливают приспособления, изготовленные из следующих материалов.

  1. Алмаз и зеленый карбид кремния. Выполненные из этих материалов круги подходят для заточки твердосплавных инструментов.

  2. Эльбор. Это сверхтвердый материал на основе кубической сфалеритной модификации нитрита бора. Эльборовые круги применяют для заточки фрез из быстрорежущих сталей повышенной производительности.

  3. Электрокорунд. Это химически стойкий твердый материал на основе оксида алюминия. Электрокорундовые круги используют для заточки фрез, изготовленных из инструментальных и быстрорежущих сталей нормальной производительности.

  4. Перечислим характеристики приспособлений, которые нужно обязательно учесть при выборе.

  5. Термостойкость. С повышением температуры микротвердость абразивных материалов снижается. Поэтому заточка концевых фрез на станках в обязательном порядке требует использования СОЖ. Обычная вода не подойдет. Ее использование приведет к коррозии элементов станка. В воду добавляют мыло и различные дополнительные добавки (кальцинированная сода, силикат натрия, нитрит калия и пр.). Термостойкость материалов, применяемых для изготовления абразивных кругов, смотрите в таблице ниже.

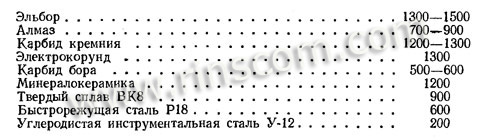

07_Термостойкость материалов применяемых для изготовления абразивных кругов.jpg

Изображение №5: термостойкость материалов, применяемых для изготовления абразивных кругов

  1. Зернистость. Ее выбирают в зависимости от требуемого класса чистоты затачиваемой поверхности. Чем выше зернистость, тем лучше производительность кругов. При этом увеличивается срок службы приспособлений.

  2. Форма. Для заточки передних углов концевых фрез используют тарельчатые или плоские приспособления. Задние углы обрабатывают чашечными и тарельчатыми моделями.

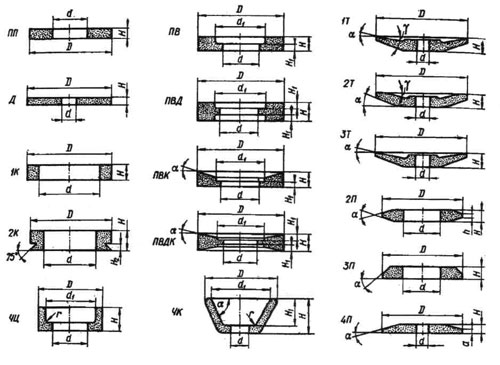

08_Формы шлифовальных кругов.jpg

Изображение №6: формы шлифовальных кругов, применяемых для заточки концевых фрез

Еще один важный параметр заточки концевых фрез — скорость вращения кругов. Твердосплавные инструменты обрабатывают на высоких скоростях, а фрезы, изготовленные из быстрорежущих и инструментальных сталей — на более низких.

Контроль качества заточки

После заточки необходимо убедиться в ее качестве. Для этого существуют различные технологии и приспособления.

  1. Убедиться в отсутствии рисок, трещин и сколов можно при помощи лупы. При контроле качества заточки твердосплавных фрез дополнительно используют керосин. При наличии трещин он выступает. Это упрощает обнаружение дефектов.

  2. Для измерения передних и задних углов предназначены маятниковые и специальные угломеры.

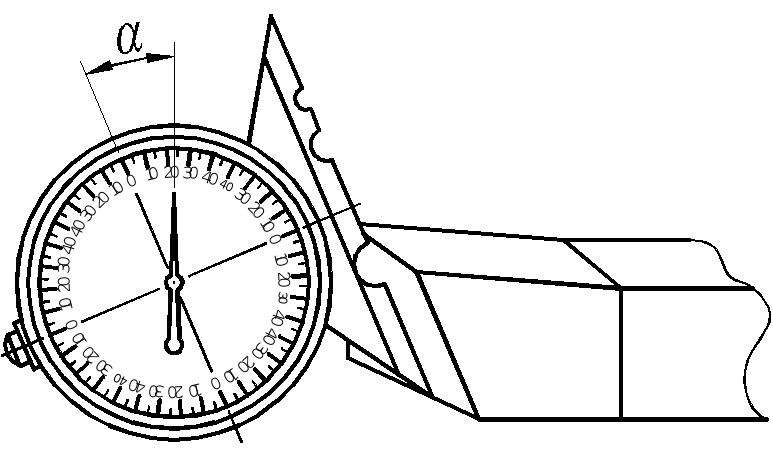

09_Маятниковый угломер.png

Изображение №7: технология измерения маятниковым угломером

Обратите внимание! Оставлять зазубрины на поверхностях зубьев не рекомендуется. Фрезы с дефектами быстро выходят из строя. При заточке стремитесь, чтобы поверхности получились идеально гладкими.

Как добиться высокого качества заточки концевых фрез

Перечисленные ниже правила направлены на соблюдение установленных норм допускаемых биений и получение инструментов без дефектов.

  1. Суммарное биение шпинделя станка, оправки и приспособления должно быть меньше допустимого биения затачиваемой фрезы.

  2. Необходимо обеспечить точную посадку заточного круга. В противном случае вибрации не только приведут к дефектам заточки, но и ускорят износ абразивного приспособления.

  3. Механизмы подач не должны заедать.

  4. Закрепленную фрезу необходимо перемещать максимально плавно.

  5. Шпиндели станков должны обладать достаточной виброустойчивостью.

  6. Их нужно хорошо смазывать для обеспечения максимально легкого вращения.

  7. Осевое и радиальное биение не должно превышать 0,01 мм.

Доводка концевых фрез

Если после заточки на поверхностях концевой фрезы обнаруживаются микротрещины, применяют доводку. Главная ее цель — снятие дефектного слоя. Вторая задача — повышение чистоты поверхностей. Кроме этого при доводке устраняются завалы поверхностей зубьев.

Проводят такие операции на заточных и доводочных станках с чугунными дисками. При их скоростях вращения от 1 до 1,5 м/сек достигаются наилучшие результаты. Для доводки чаще всего применяют пасту из карбида бора. Зернистость — от 170 до 230.

10_Заточной станок.jpg

Фотография №3: заточной станок

Для доводки могут также применяться и алмазные круги. При их использовании производительность повышается в 1,5–2 раза.
