Универсальная делительная головка УДГ-200 (F12100)

Артикул:

Отзывы

Фото 0 товара Универсальная делительная головка УДГ-200 (F12100)

1 / 10

Фото 1 товара Универсальная делительная головка УДГ-200 (F12100)

2 / 10

Фото 2 товара Универсальная делительная головка УДГ-200 (F12100)

3 / 10

Фото 3 товара Универсальная делительная головка УДГ-200 (F12100)

4 / 10

Фото 4 товара Универсальная делительная головка УДГ-200 (F12100)

5 / 10

Фото 5 товара Универсальная делительная головка УДГ-200 (F12100)

6 / 10

Фото 6 товара Универсальная делительная головка УДГ-200 (F12100)

7 / 10

Фото 7 товара Универсальная делительная головка УДГ-200 (F12100)

8 / 10

Фото 8 товара Универсальная делительная головка УДГ-200 (F12100)

9 / 10

Фото 9 товара Универсальная делительная головка УДГ-200 (F12100)

10 / 10

Универсальная делительная головка УДГ-200 (F12100) - фото 1

Универсальная делительная головка УДГ-200 (F12100) - фото 2

Универсальная делительная головка УДГ-200 (F12100) - фото 3

Универсальная делительная головка УДГ-200 (F12100) - фото 4

Универсальная делительная головка УДГ-200 (F12100) - фото 5

Универсальная делительная головка УДГ-200 (F12100) - фото 6

Универсальная делительная головка УДГ-200 (F12100) - фото 7

Универсальная делительная головка УДГ-200 (F12100) - фото 8

Универсальная делительная головка УДГ-200 (F12100) - фото 9

Универсальная делительная головка УДГ-200 (F12100) - фото 10

Характеристики

Вид головка делительная
Диаметр D, мм 200
Применение для фрезерного станка
Высота центра головки, мм 100
Единица товара 1 шт
Угол подъема шпинделя от его горизонтального положения 95°
Угол опускания шпинделя вниз 5°
Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта 9°
Минимальное показание лимба 10"

Все характеристики

Подборки

Есть комплект Другие размеры Аналоги Запчасти Подходящие товары

Все товары категории

Цена с НДС

158 520.00 ₽ шт

1 в наличии

Бесплатная доставка от 1 дня

Юр. лица от 4 000 руб. до 100 кг

Физ. лица от 4 000 руб. до 10 кг

+ 3171 бонус

Начислим за покупку товара
Подробные условия

В корзину

Нашли дешевле?

Преимущества заказа с сайта

158 520.00 ₽

В корзину

Описание и характеристики

Отзывы (0)

Другие размеры

Как купить?

Доставка и оплата

Статьи по теме

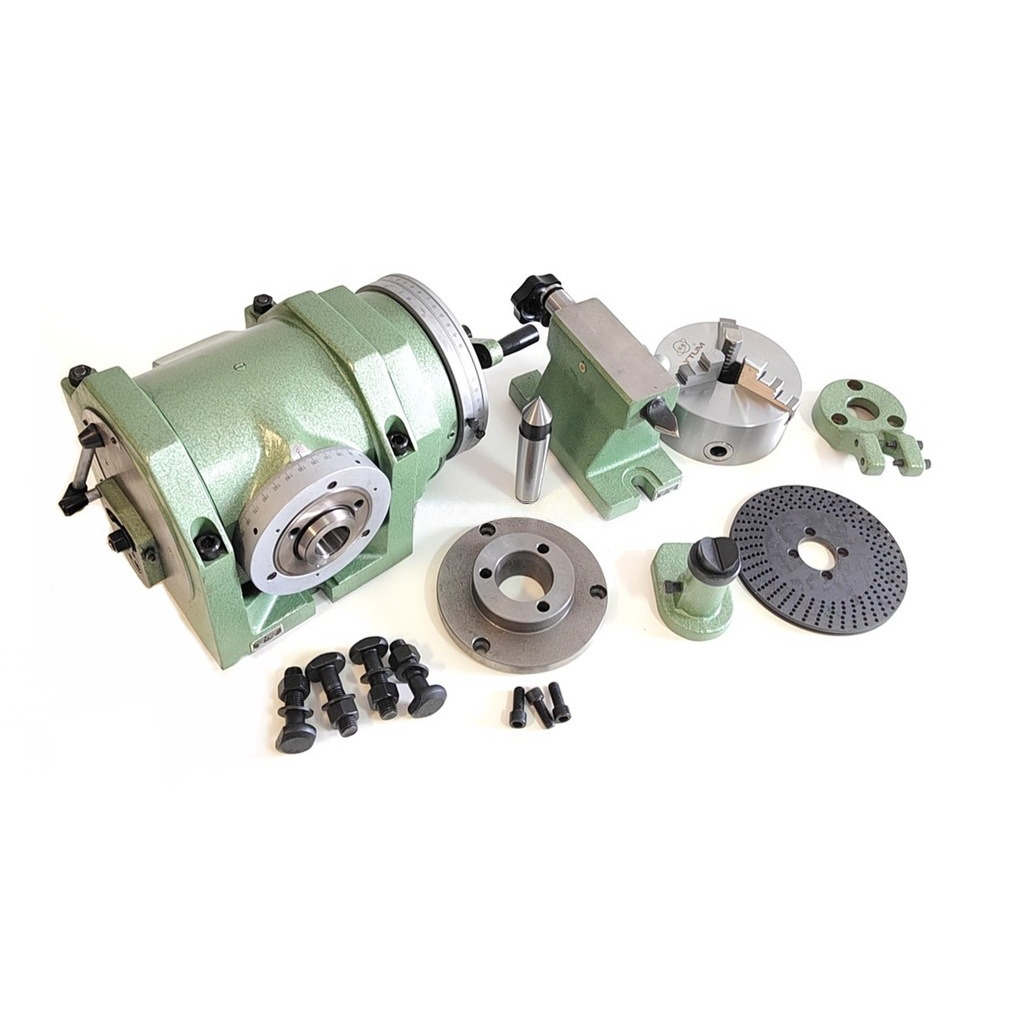

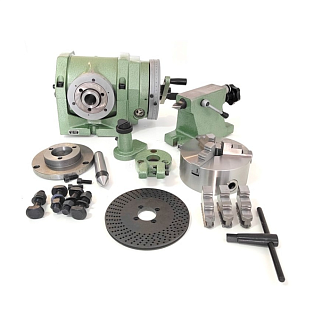

Головка делительная УДГ-200 (F12100) без дифференциального деления. Высота центров 100 мм.

Размер товара

Вес, г 81000

Характеристики

Вид головка делительная
Диаметр D, мм 200
Применение для фрезерного станка
Высота центра головки, мм 100
Единица товара 1 шт
Угол подъема шпинделя от его горизонтального положения 95°
Угол опускания шпинделя вниз 5°
Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта 9°
Минимальное показание лимба 10"
Передаточное отношение червячной пары 1:40
Конус Морзе шпиндельного отверстия КМ3
Диаметр конуса торца шпинделя для установки фланца, мм 41.275
Количество отверстий в делительном диске 1 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
Индивидуальная ошибка шпинделя для каждого делительного комплекта ±45''
Количество отверстий в делительном диске 2 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
Суммарная ошибка на каждой четверти шпинделя ±1''
Максимальная нагрузка на подшипник, кг 100
Диаметр токарного патрона, мм 125
Ширина установочного паза головки, мм 14
