Автомобильная резьба: разновидности и способы определения

Сегодня мы расскажем о том, какая автомобильная резьба используется в современном транспорте, поговорим о способах ее измерения и формирования. Материал пригодится автолюбителям, сотрудникам сервисных центров и специализированных магазинов.

Что включает в себя понятие автомобильная резьба?

Автомобильная резьба – общий термин, включающий все типы транспортной резьбы. Он не имеет привязки к характеристикам и маркам авто, применим к резьбе на масляных фильтрах, свечах, колесных болтах и т.д.

Многие автосервисы составляют сводные таблицы с перечнем резьбовых соединений на определенных автомобилях.

Таблица 1. Типы резьбы, используемые при выпуске различных марок авто

ПРИМЕЧАНИЕ: Сведения в таблице носят ознакомительный характер. Получить достоверную информацию касательно резьбовых элементов можно посредством технической документации к автомобилю или на сайте производителя.

Также в наличии справочные материал от производителей. Они способствуют определению размера автомобильной резьбы, востребованы при подборе ответных гаек и болтов.

Таблица 2. Пример сводной таблицы от производителя

Как определить размерность автомобильной резьбы?

Перед определением размерности авто резьбы стоит узнать ее тип. Это позволит подобрать корректные справочные материалы и подходящий инструмент.

Наименование	Описание	Схематическое изображение
Метрическая резьба	Метрическая резьба получила наибольшее распространение. Она обеспечивает надежную фиксацию деталей, проста в подготовке и обслуживании. Профиль резьбы представлен треугольниками, угол между гранями которых составляет 60 градусов. Метизы с метрической резьбой, производимые в России, соответствуют ГОСТ 16093-2004.
Дюймовая резьба	Резьба конического и цилиндрического типа. Профиль представлен треугольниками с углом между гранями в 55 градусов. Резьба измеряется исключительно в дюймах, минимальный размер составляет 3/16”. Соединения отличаются повышенной герметичностью и стойкостью к истиранию. Они используются на специализированных авто для создания транспортировочных магистралей и подключения переходников.
Круглая резьба	Резьба со скругленным профилем, используемая в шпинделях и вентилях. Ее можно встретить в пожарных машинах, а также авто, транспортирующих жидкие продукты. Характеристики резьбы прописаны в ГОСТ 13536-68.
Трапецеидальная резьба	Резьба самотормозящего типа с профилем в виде трапеции. Значительная площадь контакта повышает прочность формируемых соединений и устойчивость к нагрузкам. Трапецеидальная резьба используется в подъемных механизмах автовышек, кранов и иных машин.
Упорная резьба	Разновидность трапецеидальной резьбы, отличающаяся повышенной осевой стойкостью. Соединения данного типа используются в механизмах с увеличенной грузоподъемностью.

Определение размерности резьбы предполагает работу со следующими параметрами.

• Профиль резьбы, характерный одному из перечисленных выше типов: метрический, дюймовый, круглый и трапецеидальный.
• Шаг автомобильной резьбы, отображающий расстояние между витками.
• Угол профиля.
• Наружный диаметр резьбового элемента.

В некоторых случаях учитывается ход резьбы. Он определяет расстояние, проходимое резьбовым элементом за один поворот.

Рис. 1 Шаг резьбы

Применяемые инструменты

Для работы с резьбой на автомобильных камерах, соединительных болтах и прочих элементах используются различные инструменты.

Применяемые инструменты

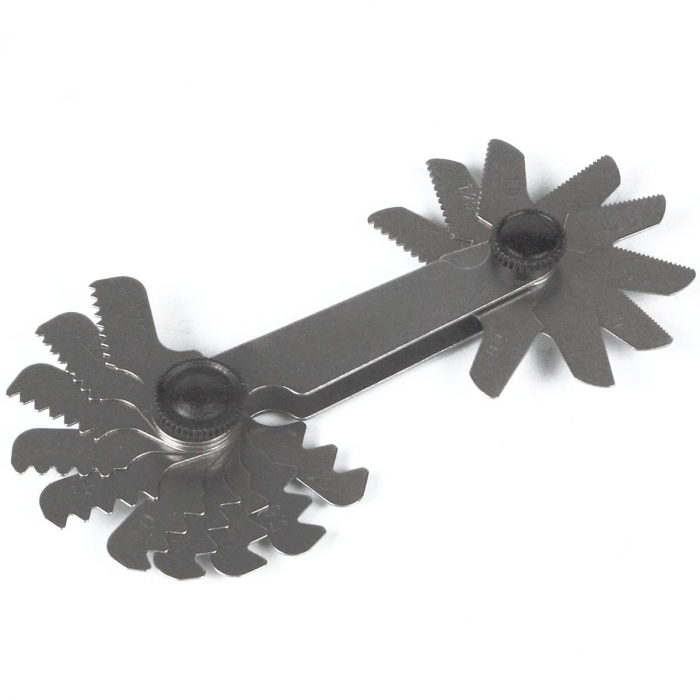

Шаблоны представлены набором пластин с различным профилем резьбы. Для каждого типа предусмотрена отдельная пластина и рисунок. Параметры определяются путем перебора пластин.

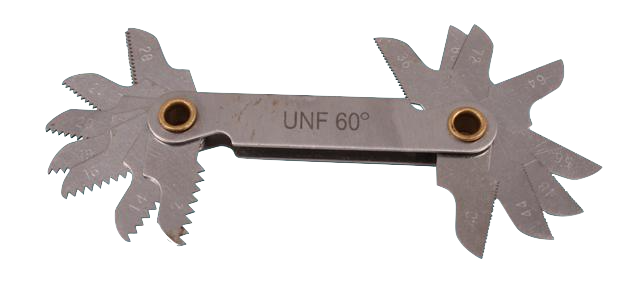

Рис. 2 Резьбовой шаблон

Штангенциркули

Штангенциркулем измеряется диаметр и длина резьбы. Для расчета шага придется провести вычисления или воспользоваться таблицей. Мастер может применять устройства с электронным табло и классический инструмент.

Рис. 3 Штангенциркуль Sekira в классическом исполнении

Мерные ленты и линейки

Простой измерительный инструмент также может помочь. С его помощью удастся узнать общую длину болта и длину резьбовой части.

Рис. 4 Измерение резьбы линейкой

Чтобы определить шаг резьбы на автомобильном насосе и других элементах, необходимо выполнить ряд действий.

• Измерить длину резьбовой части, приложив измерительный инструмент.
• Посчитать количество витков.
• Длину резьбовой части в миллиметрах разделить на число витков.

Полученное значение будет шагом резьбы.

СОВЕТ. Для определения шага авто резьбы используется любой инструмент, показаниям которого можно доверять. Справиться с задачей сможет даже строительная рулетка.

Резьба на свечах зажигания

Чтобы определить резьбу на свечах зажигания, необходимо получить сведения о производителе. Для устройств, изготавливаемых в России, действуют одни стандарты, для импортной продукции – другие.

Свечи, стандартизированные в России

Узнать, какая резьба на свечах зажигания, стандартизированных в РФ, поможет ОСТ 37.003.081-98. Стандарт регламентирует шаг резьбы на свечах зажигания, размер подходящего ключа, диаметр резьбы на свечах зажигания и прочие показатели.

Рис. 5 Расшифровка обозначения в соответствии с ОСТ 37.003.081-98

Особого внимания в расшифровке заслуживают следующие параметры.

• Резьба. Размер резьбы на свече зажигания. Предусмотрено 2 обозначения: А – М14 с шагом 1,25 мм, М – М18 с шагом 1,5 мм.
• Форма резьбы. Если свеча имеет классическую резьбу, дополнительных обозначений не требуется. В маркировку изделий с конической резьбой добавляется буква К.
• Размер ключа. Информация о ключе, которым вкручивается и выкручивается резьба. Буква У соответствует 16 мм, буква М – 19 мм. Отсутствие обозначения предполагает использование шестигранного ключа 20,8 мм.
• Длина резьбы. Если длина резьбы свечей зажигания соответствует 9,5 мм либо 12,7 мм, дополнительный символ отсутствует. Наличие буквы Д свидетельствует о длине резьбы в 19 мм.

Перечисленные параметры нужны не только для обслуживания транспорта. Они уместны при восстановлении резьбы на свече зажигания, а также нарезании новой резьбы в рабочем блоке.

Свечи, стандартизированные за рубежом

При стандартизации зарубежных свечей используется нормативная документация завода-изготовителя. Она содержит исчерпывающие сведения о продуктах, в частности о размерности наносимой резьбы.

Таблица 3. Размерность и характеристики свечей NGK

Резьба на автомобильных ниппелях

Резьба автомобильного золотника совместима с колпачком и соответствующими насадками насоса. Она нередко приходит в негодность по причине интенсивной эксплуатации и воздействия внешних факторов. В связи с этим у водителей встает вопрос, какая резьба на золотнике автомобильной камеры? Ответ предусмотрен действующими стандартами:

• Внутреннее отверстие – 7,7 х 0,794 мм;
• Наружное отверстие – 5,3 х 0,7 мм.

Резьба автомобильного золотника относится к узкопрофильным, ее нельзя восстановить стандартными метчиками и плашками.

Рис. 6 Исполнение резьбы на автомобильном ниппеле

Гайки и болты, используемые при сборке различных транспортных средств

Многие автопроизводители выпускают таблицы резьбовых элементов для предлагаемых моделей техники. Также присутствуют сводные документы, посвященные определенным узлам, например, колесным болтам.

Таблица 4. Сводные сведения о колесных болтах для автомобилей отечественного производства

ПРИМЕЧАНИЕ: Сведения в таблице носят ознакомительный характер. Получить достоверную информацию касательно резьбовых элементов можно посредством технической документации к автомобилю или на сайте производителя.

Чтобы узнать, какая резьба на Ауди или какой шаг резьбы на Рено Логан, обратитесь к справочной документации от производителя. Она содержит достоверные сведения о крепежах для всех используемых узлов.

Наряду с параметрами резьбовых соединений приводятся данные по моменту затяжки. Они предотвращают повреждение компонентов во время сборочных мероприятий.

Таблица 5. Момент затяжки болтовых соединений

Рекомендации по уходу за автомобильной резьбой

Основная рекомендация по уходу за резьбой – профилактика коррозионного поражения. Для этого используются комбинированные средства типа WD. Состав не только смазывает поверхность, но и устраняет грязь.

Рис. 7 Применение WD

Также рекомендуется избегать прямого механического воздействия на витки. Достаточно одной-двух вмятин, чтобы соединение не подлежало сборке.

Рис. 8 Пример поврежденной резьбы

Часто задаваемые вопросы

Какие требования к инструменту для измерения резьбовых элементов?

Можно ли восстановить резьбу?

Можно ли использовать переходники?
