Универсальная делительная головка УДГ-160 (FB80)

Артикул:

Отзывы

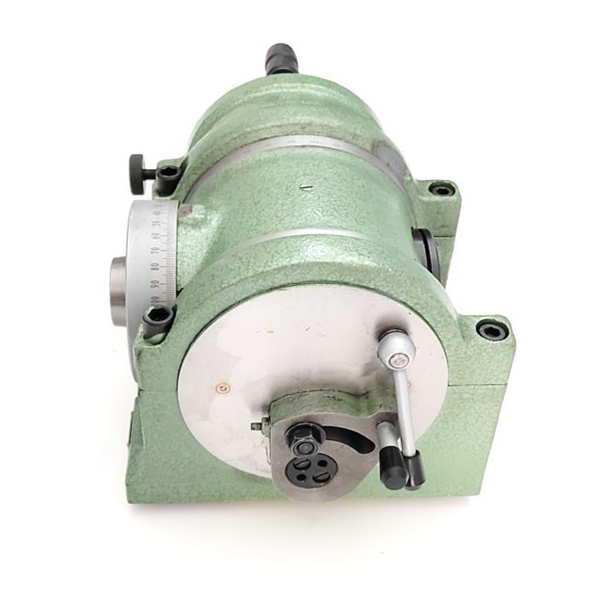

Фото 0 товара Универсальная делительная головка УДГ-160 (FB80)

1 / 7

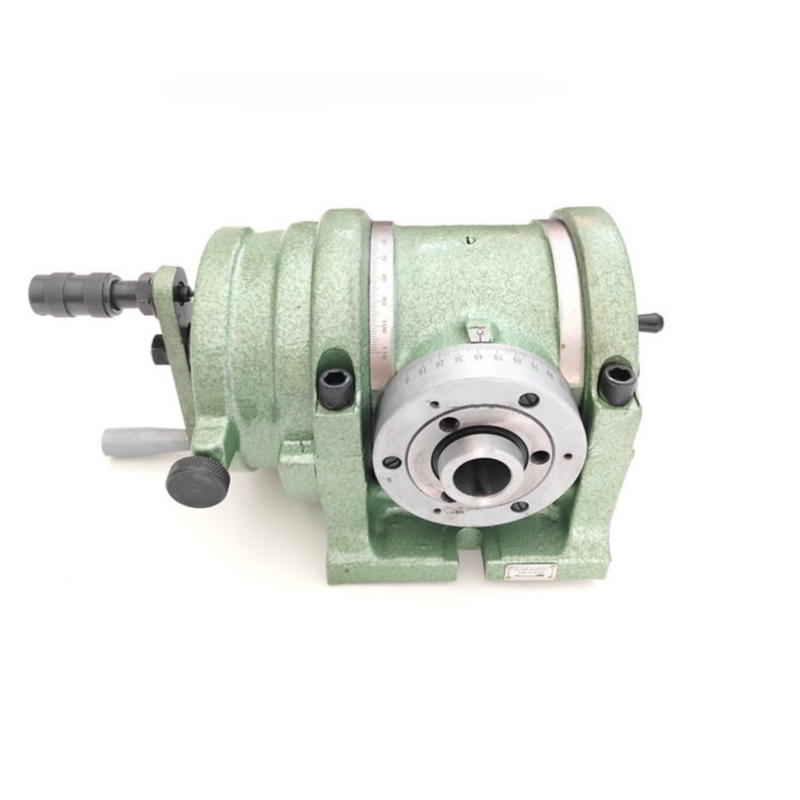

Фото 1 товара Универсальная делительная головка УДГ-160 (FB80)

2 / 7

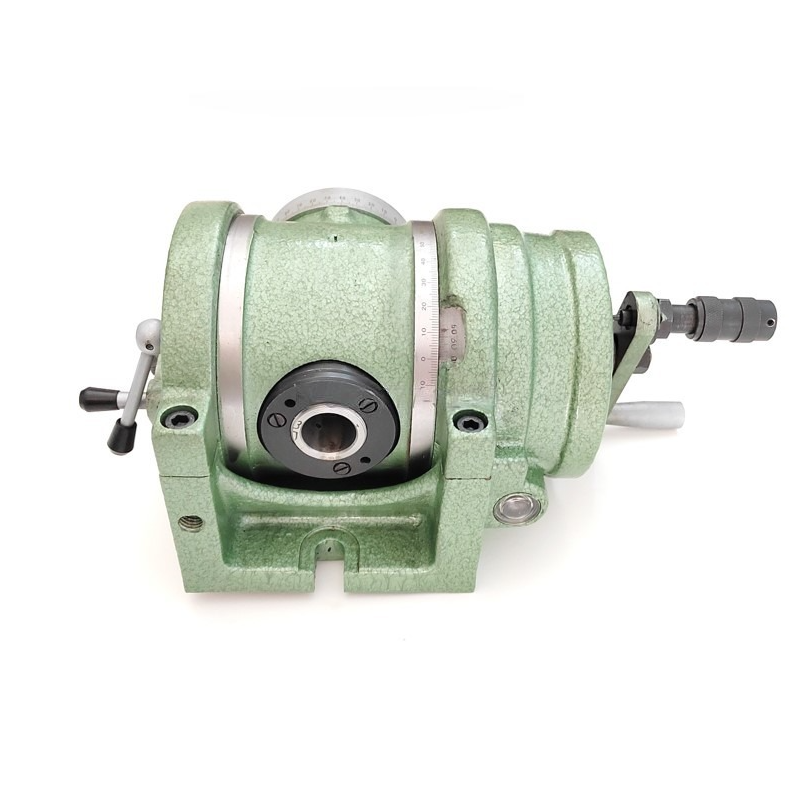

Фото 2 товара Универсальная делительная головка УДГ-160 (FB80)

3 / 7

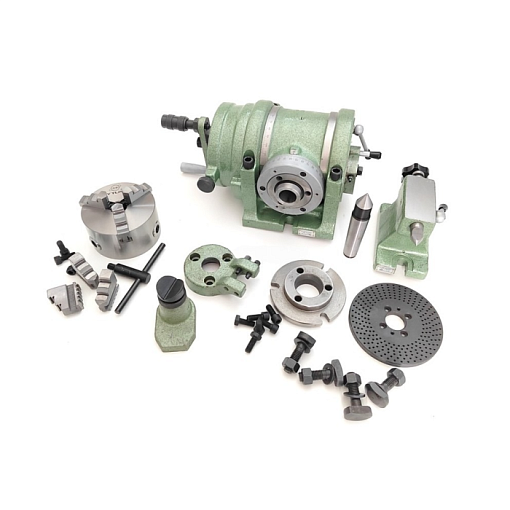

Фото 3 товара Универсальная делительная головка УДГ-160 (FB80)

4 / 7

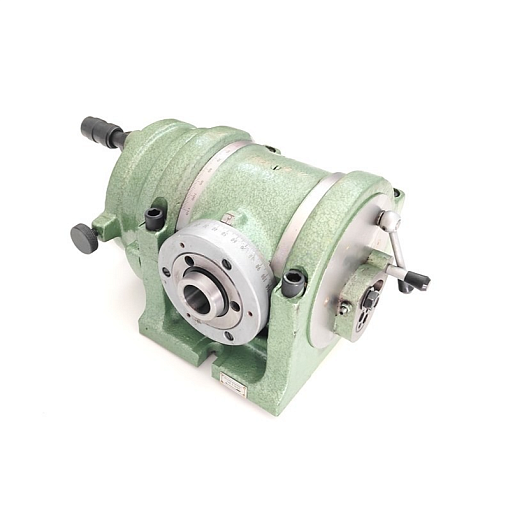

Фото 4 товара Универсальная делительная головка УДГ-160 (FB80)

5 / 7

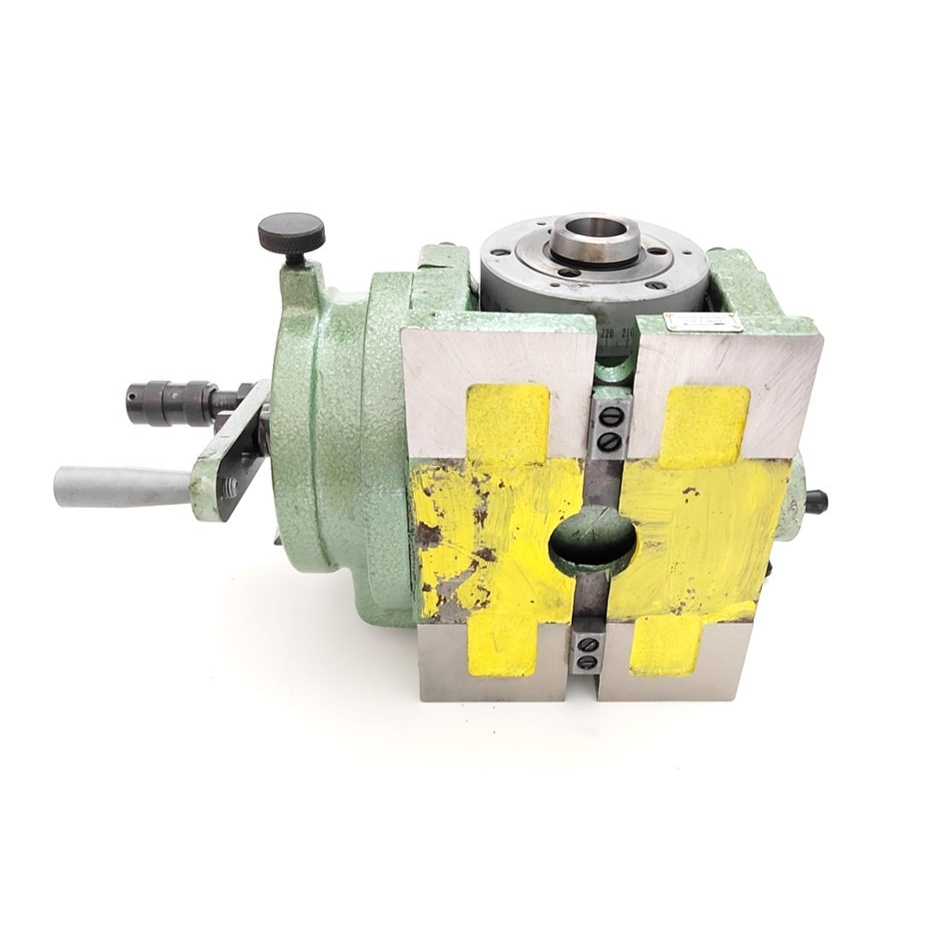

Фото 5 товара Универсальная делительная головка УДГ-160 (FB80)

6 / 7

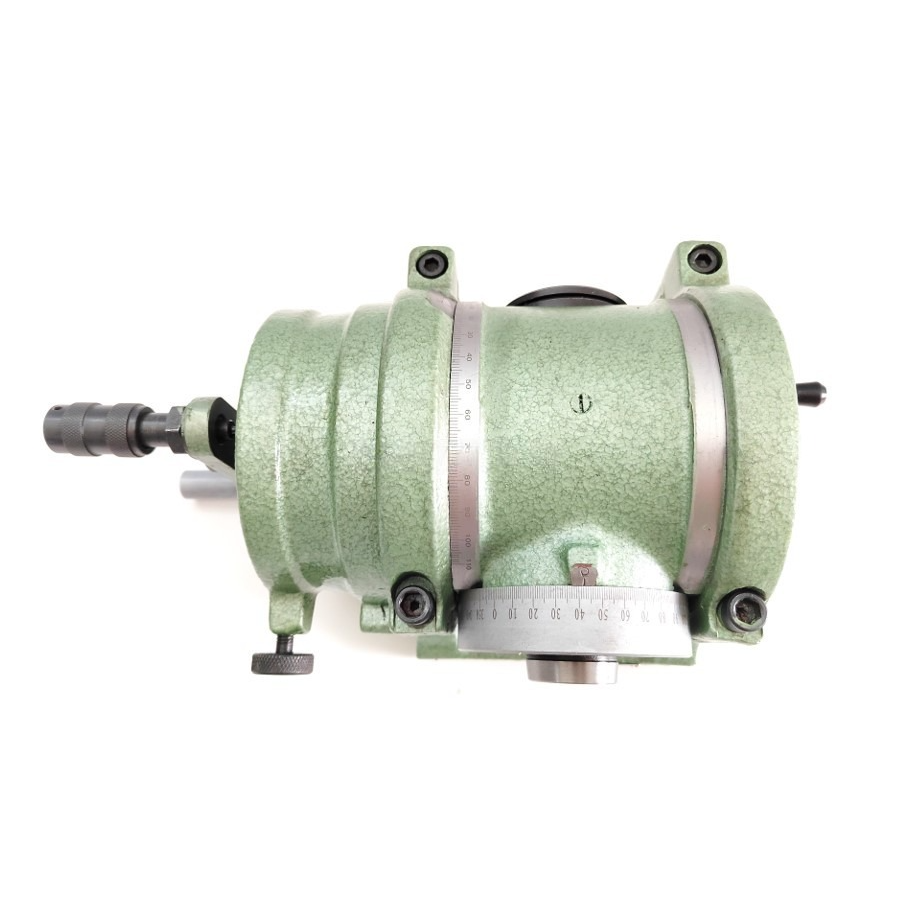

Фото 6 товара Универсальная делительная головка УДГ-160 (FB80)

7 / 7

Универсальная делительная головка УДГ-160 (FB80) - фото 1

Универсальная делительная головка УДГ-160 (FB80) - фото 2

Универсальная делительная головка УДГ-160 (FB80) - фото 3

Универсальная делительная головка УДГ-160 (FB80) - фото 4

Универсальная делительная головка УДГ-160 (FB80) - фото 5

Универсальная делительная головка УДГ-160 (FB80) - фото 6

Универсальная делительная головка УДГ-160 (FB80) - фото 7

Характеристики

Вид головка делительная
Диаметр D, мм 160
Применение для фрезерного станка
Высота центра головки, мм 80
Единица товара 1 шт
Угол подъема шпинделя от его горизонтального положения 90°
Угол опускания шпинделя вниз 6°
Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта 9°
Минимальное показание лимба 10"

Все характеристики

Подборки

Есть комплект Другие размеры Аналоги Запчасти Подходящие товары

Все товары категории

Цена с НДС

122 040.00 ₽ шт

1 в наличии

Бесплатная доставка от 1 дня

Юр. лица от 4 000 руб. до 100 кг

Физ. лица от 4 000 руб. до 10 кг

+ 2441 бонус

Начислим за покупку товара
Подробные условия

В корзину

Нашли дешевле?

Преимущества заказа с сайта

122 040.00 ₽

В корзину

Описание и характеристики

Отзывы (0)

Другие размеры

Как купить?

Доставка и оплата

Статьи по теме

Делительная головка УДГ-160 (FB80) с выстотой центров 80 мм. применяется на различных станках, таких как: фрезерные, шлифовальные, сверлильные, строгальные и аналогичные станки.

Модель УДГ-160 (FB 80) предназначена исключительно для прямого, простого и углового деления.

Отличительная особенность данной модели в том, что ручка на головке расположена с левой стороны.

Размер товара

Вес, г 46000

Характеристики

Вид головка делительная
Диаметр D, мм 160
Применение для фрезерного станка
Высота центра головки, мм 80
Единица товара 1 шт
Угол подъема шпинделя от его горизонтального положения 90°
Угол опускания шпинделя вниз 6°
Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта 9°
Минимальное показание лимба 10"
Передаточное отношение червячной пары 1:40
Конус Морзе шпиндельного отверстия КМ3
Диаметр конуса торца шпинделя для установки фланца, мм 36.541
Количество отверстий в делительном диске 1 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
Индивидуальная ошибка шпинделя для каждого делительного комплекта 60''
Количество отверстий в делительном диске 2 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
Суммарная ошибка на каждой четверти шпинделя 70''
Максимальная нагрузка на подшипник, кг 80
Диаметр токарного патрона, мм 100
Ширина установочного паза головки, мм 14
