Набор мер угловых призматических Н1-1 ЧИЗ

Набор мер угловых призматических используется в качестве рабочих мер для регулирования и настройки угломерных приборов и непосредственного измерения углов промышленных изделий, а также в качестве образцовых мер для передачи размера единицы плоского угла от первичного эталона рабочим средствам измерения углов.
Угловые меры выполнены из высококачественной инструментальной стали и укомплектованы в наборы. Наборы содержат меры I (с одним рабочим углом со срезанной вершиной), II (с одним рабочим остроугольным углом) и III (с четырьмя рабочими углами) типов.
Меры могут применятся как отдельно, так и в блоках при помощи принадлежностей, входящих в комплект набора. Значение углов блоков будет равно сумме углов мер, входящих в блоки. Предел допускаемых отклонений рабочих углов 1 класса от номинального значения: ±10”. Твердость измерительных поверхностей угловых мер, не мене HRCэ 61.

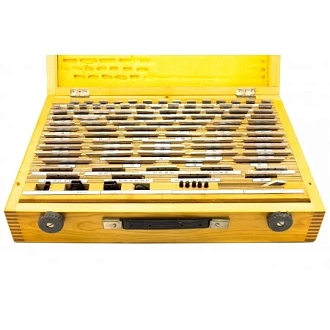

Набор №1 включает в себя 93 меры.

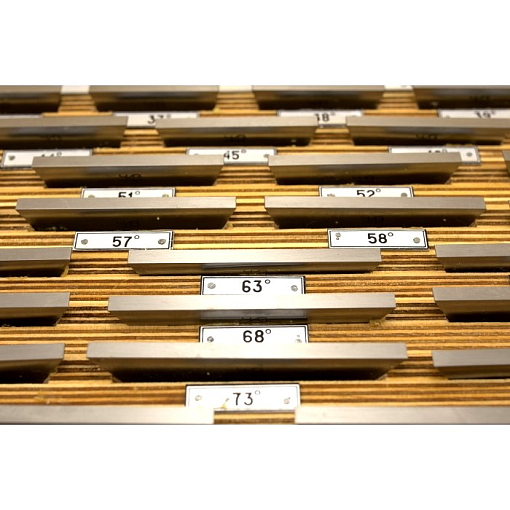

70 плиток II типа с номинальным размером рабочих углов: 10°; 11°; 12°; 13°; 14°; 15°; 16°; 17°; 18°; 19°; 20°; 21°; 22°; 23°; 24°; 25°; 26°; 27°; 28°; 29°; 30°; 31°; 32°; 33°; 34°; 35°; 36°; 37°; 38°; 39°; 40°; 41°; 42°; 43°; 44°; 45°; 46°; 47°; 48°; 49°; 50°; 51°; 52°; 53°; 54°; 55°; 56°; 57°; 58°; 59°; 60°; 61°; 62°; 63°; 64°; 65°; 66°; 67°; 68°; 69°; 70°; 71°; 72°; 73°; 74°; 75°; 76°; 77°; 78°; 79°
5 плиток II типа: 15°10’; 15°20’; 15°30’; 15°40’; 15°50’
9 плиток II типа: 15°01’; 15°02’; 15°03’; 15°04’; 15°05’; 15°06’; 15°07’; 15°08’; 15°09’
6 плиток III типа: 80°-81-100°-99°; 82°-83°-98°-97°; 84°-85°-96°-95°; 86°- 87°-94°-93°; 88°-89°-92°-91°; 90°-90°-90°-90°
3 плитки III типа: 89°10’-89°20’-90°50’-90°40’; 89°30’-89°40’-90°30’-90°20’; 89°50’-89°59’-90°10’-90°01’
