Виды измерительных инструментов

Содержание

Виды измерительных инструментов

  1. Измерительные инструменты: виды и назначение
    1. Поверочные линейки
    2. Поверочные призмы
    3. Штангенглубиномеры
    4. Штангензубомеры
    5. Штангенциркули
    6. Микрометры
    7. Нутромеры
    8. Угломеры
    9. Радиусные и резьбовые шаблоны
    10. Кронциркули
    11. Штангенрейсмасы
    12. Щупы
    13. Концевые меры длины
    14. Наборы образцов шероховатости
  2. Основные правила использования и хранения измерительных инструментов
    1. Эксплуатация контрольно-измерительных инструментов
    2. Хранение измерительных инструментов
  3. Где купить измерительные инструменты


Слесари и мастера иного профиля применяют для контроля качества получаемых деталей различные ручные измерительные инструменты. В этой статье мы расскажем о них. Вы узнаете:

  1. какие измерительные инструменты применяют при металлообработке;

  2. для чего они предназначены;

  3. соблюдения каких правил требуют использование и хранение приспособлений.

Измерительные инструменты: виды и назначение

При металлообработке, в машиностроении и при слесарных операциях применяют следующие виды измерительных инструментов.

  1. Микрометры.

  2. Нутромеры.

  3. Штангенглубиномеры.

  4. Штангензубомеры.

  5. Штангенциркули.

  6. Штангенрейсмасы.

  7. Поверочные линейки.

  8. Угломеры.

  9. Поверочные призмы.

  10. Кронциркули.

  11. Наборы образцов шероховатости.

  12. Концевые меры длины.

  13. Щупы.

  14. Радиусные и резьбовые шаблоны и пр.

01_Измерительные инструменты применяемые при металлообработке.jpg

Фотография №1: измерительные инструменты, применяемые при металлообработке

Расскажем о назначении, конструкции и особенностях использования данных измерительных инструментов.

Поверочные линейки

Эти ручные измерительные инструменты слесари и мастера иных профилей применяют для контроля отклонений от плоскостности и прямолинейности поверхностей изделий и деталей. На изготовление приспособлений идут сталь и чугун. Требования устанавливает ГОСТ 8026-92.

Существуют следующие виды таких измерительных инструментов, как поверочные линейки.

·        ЛТ — лекальные трехгранные поверочные линейки. Эти измерительные инструменты для проверки плоскостности и прямолинейности поверхностей методами определения линейных отклонений, а также световой щели «на просвет».

02_Лекальная трехгранная поверочная линейка.jpg

Фотография №2: лекальная трехгранная поверочная линейка

Измерительный инструмент слесаря этого типа в сечении имеет равносторонний треугольник. На каждой стороне имеются радиусные выемки.

·        ЛД — лекальные поверочные линейки с двухсторонними скосами. Применяются при слесарных, контрольных и лекальных операциях.

03_Лекальная поверочная линейка с двухсторонним скосом.jpg

Фотография №3: лекальная поверочная линейка с двухсторонним скосом

Такие линейки имеют ножевидную форму. Измерительные инструменты 1 и 0 классов точности изготавливают из качественной закаленной стали. Линейки, длина которых превышает 200 мм, оснащают накладками для теплоизоляции.

·        ЛЧ — четырехгранные лекальные поверочные линейки. Эти инструменты имеют 4 рабочих грани. Углы — 90°. Для удобства имеются ручки. Линейки типа ЛЧ изготавливаются с 0-м и 1-м классами точности.

04_Лекальная четырехгранная поверочная линейка.jpg

Фотография №4: лекальная четырехгранная поверочная линейка

·        ШД — поверочные линейки двутаврового сечения.

05_Конструкция поверочных линеек двутаврового сечения.jpg

Изображение №1: конструкция поверочных линеек двутаврового сечения

Эти измерительные инструменты слесаря-ремонтника изготавливаются из высокоуглеродистых инструментальных сталей марок Ст50, У7 и пр. Классы точности приспособлений — 0, 1 и 2.

·        ШП — поверочные линейки прямоугольного сечения. Их применяют для проверке плоскостности и прямолинейности плоскостей при монтажных работах и сборке машин.

06_Поверочная линейка прямоугольного сечения.jpg

Фотография №5: поверочная линейка прямоугольного сечения

Измерительные инструменты этого типа также изготавливают из высокоуглеродистых инструментальных сталей марок У7 и Ст50. Твердость рабочих поверхностей — не ниже 51 HRC.

·        ШМ и ШМ-ТК — поверочные линейки типа «мостик». Имеют широкие рабочие поверхности. Изготавливаются из чугуна (ШМ) и гранита (ШМ-ТК).

07_Поверочная линейка типа мостик.jpg

Фотография №6: поверочная линейка типа «мостик»

Рабочие поверхности таких измерительных инструментов могут быть шаброванными и шлифованными. Приспособления используют для контроля качества плоскостей станков, столов и иных изделий, а также при сборке различного оборудования.

·        УТ — угловые трехгранные поверочные линейки. Две их пересекающиеся поверхности образуют углы 45, 55 или 60°.

08_Угловая трехгранная поверочная линейка.jpg

Фотография №7: угловая трехгранная поверочная линейка

Эти измерительные инструменты предназначены для контроля плоскостности пересекающихся поверхностей методом «на каску».

Иные типы поверочных линеек применяются реже.

Поверочные призмы

Чаще всего измерительные инструменты этого типа применяют для разметки, позиционирования и выверки осей и валов.

09_Поверочные призмы.jpg

Фотография №8: поверочные призмы

Поверочные призмы также можно использовать для проверки параллельности и вертикальности деталей. Еще одна сфера применения — закрепление деталей при механической обработке.

Штангенглубиномеры

Предназначены для измерения глубин пазов и отверстий. Это часто нужно при:

  1. ремонте машин и агрегатов;

  2. обработке деталей на различных станках;

  3. строительстве;

  4. выполнении иных работ.

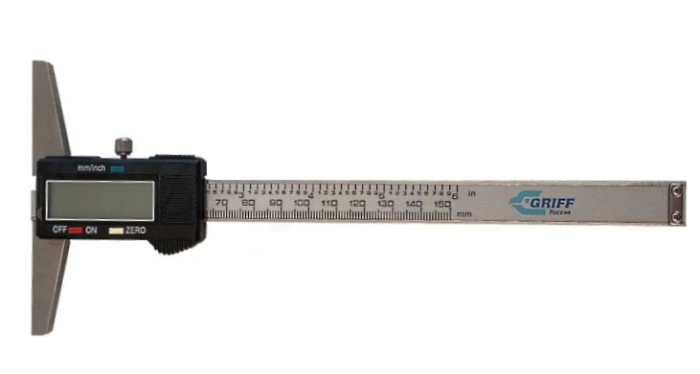

10_Цифровой штангенглубиномер.jpg

Фотография №9: цифровой штангенглубиномер

При помощи механических штангенглубиномеров можно измерять глубины отверстий и пазов с точностью до 0,05–0,1 мм. Точность электронных измерительных инструментов — 0,01 мм.

Штангензубомеры

Штангензубомер — это сочетание штангенглубиномера и штангенциркуля. Устройство предназначено для определения параметров зубьев реек и шестеренок. Прибор имеет две штанги — горизонтальную и вертикальную.


Фотография №10: штангензубомер

При помощи горизонтальных штанг измеряют толщину зубьев, а при помощи вертикальных — высоту.

Штангенциркули

Штангенциркули — это применяемые в машиностроении и металлобоработке универсальные измерительные инструменты, предназначенные для определения линейных (наружных и внутренних) размеров деталей и изделий. Приспособления бывают механическими и электронными.

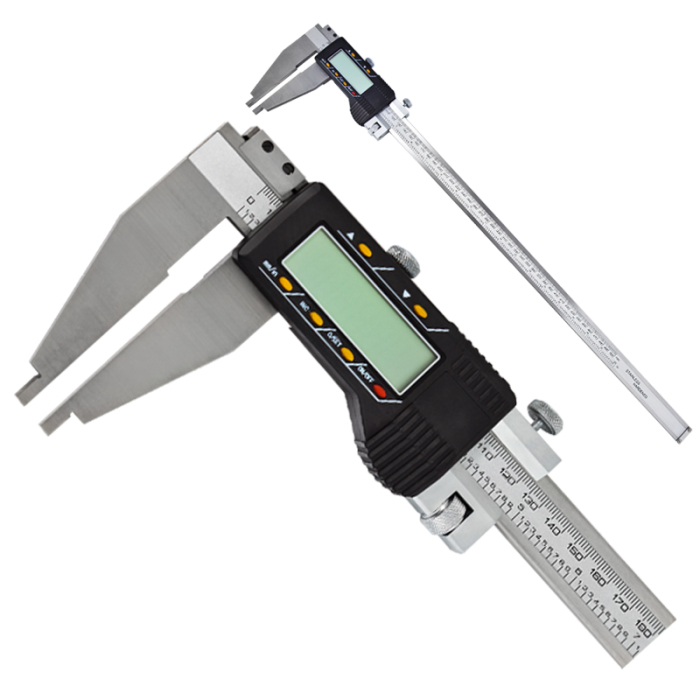

12_Электронный штангенциркуль.jpg

Фотография №11: электронный штангенциркуль

Для измерения линейного параметра детали нужно:

  1. зажать ее губками измерительного инструмента;

  2. зафиксировать рамку при помощи стопорного винта;

  3. вытащить деталь;

  4. ·считать показания инструмента.

Микрометры

Измерительные инструменты этого типа предназначены для определения линейных параметров различных деталей и изделий.


Фотография №12: обычный механический микрометр

Назначение микрометров варьируется в зависимости от типов инструментов.

  1. Гладкие. Их используют для измерения наружных габаритов деталей и изделий абсолютным прямым методом.

  2. Призматические. Применяются для измерения параметров ножей и лезвий.

  3. Листовые. С их помощью измеряют толщину листов и лент.

  4. Резьбовые. Предназначены для определения параметров метрических и дюймовых резьб.

  5. Трубные. Назначение измерительных инструментов этого типа — измерение диаметров труб.

  6. Зубомерные. Измеряют габариты зубьев.

  7. Рычажные. Их применяют для определения размеров прецизионных деталей.

Нутромеры

Их назначение — определение размеров отверстий, пазов и внутренних поверхностей различных деталей и изделий.


Фотография №13: нутромер

Существуют две основные разновидности нутромеров.

1.      Микрометрические. Инструменты этой группы применяют для выполнения абсолютных измерений. В состав микрометрического нутромера входят стебель с измерительным наконечником, жестко закрепленный барабан и микрометрический винт. Для наращивания габаритов применяют специальные удлинители.

15_Конструкция микрометрического нутромера.jpg

Изображение №2: конструкция микрометрического нутромера

Выполнение измерений проводится по следующей схеме.

1.      Прибор устанавливается строго перпендикулярно оси вращения детали.

2.      Один конец прибора прикладывается к внешнему краю отверстия.

3.      Второй конец передвигают в диаметральной плоскости.

4.      Для получения результатов затягивают микрометрический винт.

Точность измерений микрометрическими нутромерами – 0,01 мм.

2.      Индикаторные. Их применяют для выполнения относительных измерений. Стандартный индикаторный нутромер включает в себя индикаторную головку с часовым циферблатом и измерительную часть.

16_Устройство индикаторного нутромера.jpg

Изображение №3: устройство индикаторного нутромера

Индикатор имеет 2 шкалы. Первая указывает на количество полных оборотов второй шкалы, а она — на размер в пределах 1 мм при цене деления 0,01 мм.

Для измерения стержень прибора выдвигают. Стандартное расстояние — 10 мм. Пределы измерений увеличивают с использованием дополнительных стержней.

С учетом этого выполняют замеры по следующей технологии.

  1. Измерительный инструмент помещается в отверстие строго перпендикулярно его оси.

  2. По наклону стрелки определяется отклонение размера в большую или меньшую сторону при легких покачиваниях прибора.

Если стрелка отклоняется вправо, то диаметр измеряемого отверстия меньше заданного, а если влево, то больше на показанное значение.

Угломеры

Эти измерительные инструменты применяют для контроля точности углов между деталями механизмов, узлами оборудования, элементами и поверхностями конструкций.

При металлообработке используют слесарные угломеры. Их оснащают нониусными шкалами для выполнения высокоточных измерений.

17_Слесарный угломер.jpg

Фотография № 14: слесарный угломер

Радиусные и резьбовые шаблоны

Эти измерительные инструменты широко применяют при слесарных работах. Шаблон — это набор пластин из углеродистой стали, предназначенный для выполнения контрольных операций.

·        Радиусные шаблоны. Их используют для определения радиусов кривизны вогнутых и выпуклых поверхностей. При помощи выпуклых пластин измеряют внутренние диаметры отверстий, и при помощи вогнутых — внешние.

18_Радиусный шаблон.jpg

Фотография №15: радиусный шаблон

·        Резьбовые шаблоны. Их используют для контроля параметров метрических и дюймовых резьб. Определяются такие характеристики, как:

  1. номинальный шаг (метрические резьбы);

  2. количество ниток на один дюйм (дюймовые резьбы).


19_Резьбовые шаблоны.png

Фотография №16: резьбовые шаблоны

Для выполнения измерений шаблоны прикладывают к контролируемым поверхностям.

Кронциркули

Кронциркуль — один из древнейших измерительных приборов. Человечество пользуется им уже более 2500 лет. При помощью кронциркулей сравнивают реальные параметры изделий и деталей с эталонными значениями.


Фотография №17: кронциркуль

При помощи этих измерительных инструментов определяют:

  1. линейные размеры (высота, длина, ширина, толщина, диаметр) деталей;

  2. параметры стенок с выступами;

  3. характеристики ступеней, перемычек и интервалов.

Порядок выполнения измерений наружного параметра детали таков.

1.      Ножки инструмента разводятся на нужное расстояние.

2.      Лапки сводятся до момента соприкосновения с контролируемой деталью.

3.      Расстояние между ножками измеряется.

Штангенрейсмасы

Предназначены для вертикальной разметки деталей, а также для определения высот предметов.

21_Конструкция штангенрейсмаса.jpg

Изображение №4: конструкция штангенрейсмаса

Прибор состоит из следующих элементов.

1.      Тяжелое основание (обычно изготавливается из чугуна).

2.      Отсчетная призма (для измерения высот) или разметочная ножка (для выполнения вертикальной разметки деталей).

3.      Основная рамка.

4.      Нониус.

5.      Винтовая пара.

6.      Штанга с измерительной линейкой.

7.      Микрометрическая рамка.

8.      Микрометрический фиксатор.

9.      Основной фиксатор.

Технология выполнения контрольных операций выглядит так.

1.      Производится поверка штангенрейсмаса.

2.      Прибор подводится к детали (держать инструмент необходимо за массивное основание).

3.      Основную измерительную рамку перемещают до полного контакта отсчетной призмы с поверхностью контролируемой детали.

4.      Обе шкалы фиксируются.

5.      Производится считывание результатов. К показаниям основной шкалы добавляются показания нониусов.

Максимальной точностью обладают цифровые штангенрейсмасы.

22_Цифровой штангенрейсмас.jpg

Фотография №18: цифровой штангенрейсмас

Щупы

Выпускаются наборами. В них входят измерительные пластины разной толщины. Она варьируется в пределах от 0,02 до 1 мм.

23_Измерительные щупы.jpg

Фотография №19: измерительные щупы

При помощи щупов определяют параметры зазоров между поверхностями изделий и сопряженными деталями.

24_Измерение зазоров щупами.jpg

Изображение №5: измерение зазоров щупами

Для измерения пластины (по одной или по две) вводятся в зазоры до тех пор, пока какой-либо из измерительных инструментов не окажется подходящим по толщине.

Концевые меры длины

Это отполированные контрольно-измерительные инструменты, изготавливаемые из высоколегированной стали и керамики. Приспособления выпускают наборами и упаковывают в деревянные или пластиковые футляры. Каждая плитка находится в определенной ячейке. Под ними указываются размеры инструментов.

25_Стальные концевые меры длины.jpg

Фотография №20: стальные концевые меры длины

Концевые меры длины применяют для:

  1. проверки точности различных измерительных приборов;

  2. ремонта металлорежущих станков и иного промышленного и слесарного оборудования;

  3. разметочных работ;

  4. выполнения иных операций.

Наборы образцов шероховатости

Применяются для решения следующих задач.

  1. Контроль шероховатости металлов и изделий из них.

  2. Определение качества поверхностей в труднодоступных местах.

  3. Оперативный контроль качества деталей и изделий на различных этапах производства.

Измерительные инструменты этого типа также выпускают наборами и упаковывают в специальные футляры.

26_Набор образцов шероховатости.jpeg

Фотография №21: набор образцов шероховатости

Образцы шероховатости применяют для контроля поверхностей, полученных после выполнения таких операций, как:

  1. торцевое точение;

  2. расточка;

  3. обтачивание на токарном станке;

  4. цилиндрическое, торцевое и перекрещивающееся фрезерование;

  5. шлифование (чашеобразное, цилиндрическое, плоское, торцевое).

Принцип контролирования заключается в визуальном и тактильном сравнении получаемых поверхностей с эталонными.

Основные правила использования и хранения измерительных инструментов

Расскажем, как правильно использовать и хранить измерительные инструменты, применяемые слесарями, слесарями-ремонтниками и мастерами иных профилей.

Эксплуатация контрольно-измерительных инструментов

1.      Все измерительные инструменты имеют инструкции по эксплуатации. Обязательно изучайте их перед использованием приспособлений и отправкой их на хранение.

2.      При фиксации инструментов не прилагайте слишком больших усилий. Это чревато не только ухудшением точности показаний, но и поломками приспособлений.

3.      Деталь или ее части перед измерениями должны быть очищены от различного рода загрязнений и заусенцев.

4.      Измерительные инструменты при необходимости нужно смазывать.

5.      После окончания работ приспособления должны быть очищены, смазаны и уложены в футляры.

6.      Необходимо оберегать изделия от влаги, падений и ударов.

7.      Измеряемые детали и изделия должны иметь температуру от +15 до +20 °С. В этом случае измерения будут максимально точными.

8.      Измерения обрабатываемых деталей проводится при выключенных станках.

9.      В промежутках между измерениями приспособления необходимо укладывать на сухие и чистые поверхности.

10. Эксплуатация измерительных инструментов требует регулярного проведения поверок.

Хранение измерительных инструментов

  1. Хранить измерительные инструменты необходимо в сухих и отапливаемых помещениях.

  2. Для защиты от негативных факторов желательно помещать приспособления в индивидуальные футляры и тубусы.

  3. Рекомендованная температура хранения — от +10 до +35 °С.

  4. В воздухе не должны содержаться агрессивные примеси.

  5. Перед отправкой на хранение измерительные поверхности разъединяют, а фиксаторы — ослабляют.

27_Хранение измерительных инструментов.jpg

Фотография №22: хранение измерительных инструментов

Соблюдение вышеперечисленных правил помогает получить максимально точные результаты измерений и продлевает срок службы контрольных приспособлений.

Где купить измерительные инструменты

Купить все вышеперечисленные и иные контрольно-измерительные инструменты для слесарей и мастеров иных профилей вы можете в нашем интернет-магазине. Предлагаем широкий ассортимент, максимально низкие цены и оперативную доставку.

Изучите каталог и выберите подходящие приспособления. Если не найдете нужные контрольно-измерительные инструменты, мы закажем их специально для вас.

Похожие статьи
Производство режущего инструмента на заказ востребовано, когда необходимо изготовить изделия с уникальными характеристиками.
Хромованадиевые стали широко используются для производства слесарно-монтажного инструмента.
В статье расскажем, какие бывают виды калибров, как с их помощью проводить измерение деталей и какие нормативные документы регулируют использование этих метрологических инструментов.
Термическая обработка инструментов требуется для придания последним теплостойкости, прочности, твердости и износостойкости.
В этой статье мы расскажем об электроинструментах, которые нужно обязательно иметь дома для выполнения широкого спектра ремонтных и отделочных работ.
В этой статье мы расскажем об этих полезных инструментах и ответим на вопросы начинающих мастеров.
Все режущие инструменты по металлу рано или поздно подвергаются износу. Это неизбежно происходит как при интенсивной эксплуатации, так и при редком использовании.
В этой статье мы расскажем об особенностях использования станков и вышеперечисленных приспособлений.
Приветствуем вас, дорогие читатели! В этой статье мы подробно расскажем о резьбонакатных роликах.
В этой статье расскажем об особенностях и видах концевых фрез.
Не нашли нужной позиции в каталоге?
Мы готовы изготовить и поставить уникальные виды инструмента специально под ваш заказ! Просто пришлите заявку на наш e-mail: или заполните форму заявки кликнув на кнопку ниже:
Оформить заявку
Выберите ваш регион
Строительный инструмент
Есть вопросы? Мы перезвоним вам и поможем!
Нажимая кнопку, я даю свое согласие на обработку моих персональных данных, в соответствии с Федеральным законом № 152-ФЗ
Обратный звонок
Закажите обратный звонок и мы перезвоним вам в ближайшее время!
Нажимая кнопку, я даю свое согласие на обработку моих персональных данных, в соответствии с Федеральным законом № 152-ФЗ
Спец. заказ
Напишите какой вид инструмента Вам необходим!
Нажимая кнопку, я даю свое согласие на обработку моих персональных данных, в соответствии с Федеральным законом № 152-ФЗ
Заказать производство
Нажимая кнопку, я даю свое согласие на обработку моих персональных данных, в соответствии с Федеральным законом № 152-ФЗ
Ваш город: Москва
8 (800) 200-48-32
