Универсальные делительные головки

Оборудование востребовано при производстве следующих продуктов:

• шестерни с зубцами различных размеров;
• валы со спиралевидными канавками;
• сверла и зенкеры;
• многогранные компоненты;
• детали с переменной геометрией, используемые в экспериментальных сборках.

Обрабатываемые элементы зажимаются в патрон, вращаются вокруг его оси. Это обеспечивает точное позиционирование, минимальную погрешность и оперативную обработку.

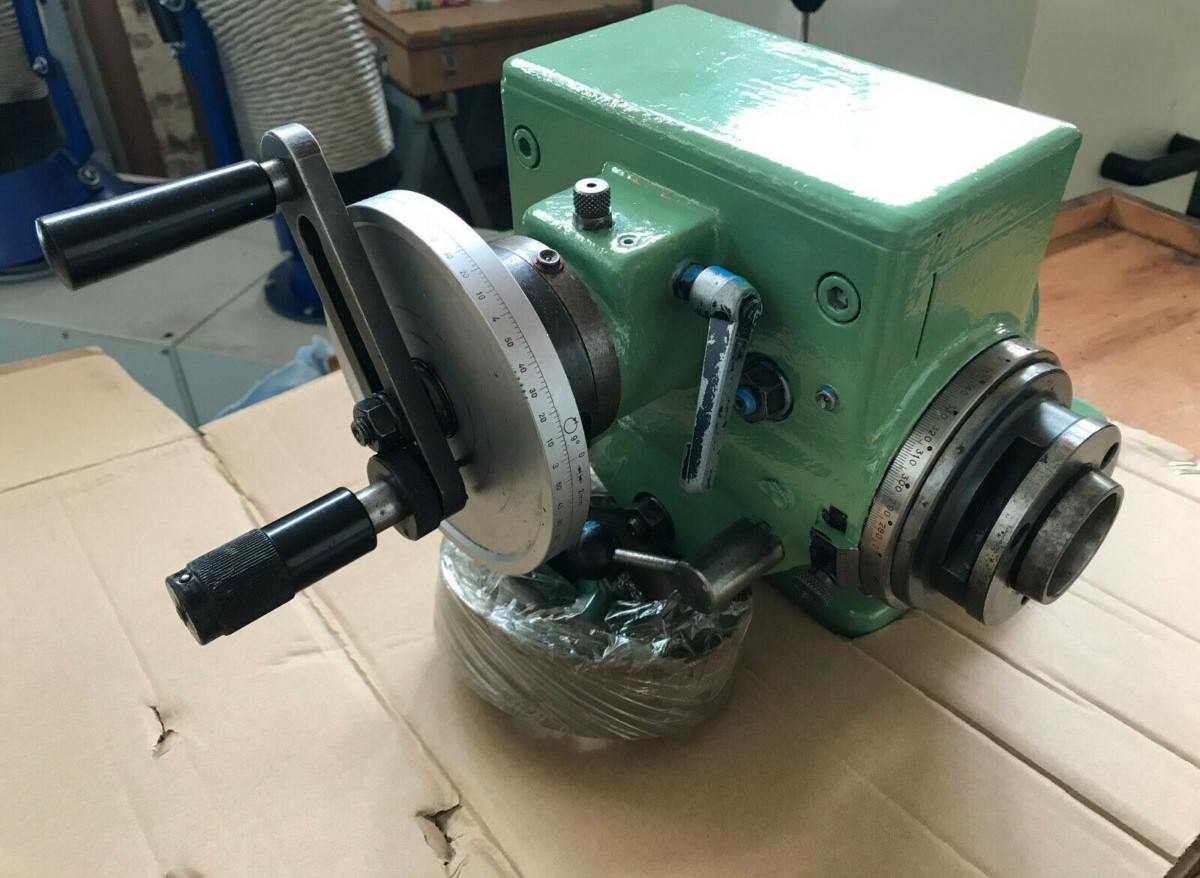

Рис. 1 Универсальная делительная головка

Выполняемые операции

Купить универсальную делительную головку стоит для решения следующих задач.

• Простое деление. Работа в рамках неподвижного диска. Операции по повороту выполняются за счет бокового элемента через червячную передачу. Последняя имеет прямую связь со шпинделем станка.
• Непосредственное деление. Действие осуществляется без червячных передач, предусматривает прямое использование диска.
• Дифференциальное деление. Процедура с участием поворотного рычага делительной головки и делительного диска. Для качественной настройки оборудования требуются сменные зубчатые колеса.
• Комбинированное деление. Многоуровневая процедура, предусматривающая единовременное использование головки, диска, рычага и поворотного фиксатора рукояти. Метод отличается высокой точностью, обеспечивает поворот компонентов на минимальный угол.

Возможно выполнение операций по непрерывному делению. Они предполагают прямую взаимосвязь шпинделя и винта подвижного фрезерного стола.

Рис. 2 Использование универсальной делительной головки на производстве

Ассортимент устройств

Современные производители предлагают множество универсальных делительных головок для фрезерных станков. Изделия имеют типовую маркировку, например, УДГ-40-Д250, где:

• УДГ – наименование изделия;
• 40 – передаточное число, соответствующее количеству поворотов ручки на один поворот шпинделя;
• Д250 – максимальный диаметр заготовки, с которым возможна работа.

Для решения производственных задач применяются следующие продукты.

• Универсальная делительная головка УДГ 160.
• Универсальная делительная головка УДГ 200.
• Универсальная делительная головка УДГ 250.
• Универсальная делительная головка УДГ 400.

Использование универсальных фрезерных делительных головок расширяет возможности производства, обеспечивает высокую точность выполнения операций.

Рис. 3 Комплект поставки делительной головки

Основные компоненты делительной головки

Делительная головка станка содержит следующие компоненты.

• Патрон с установленным количеством кулачков, фиксирующий детали.
• Диск с отверстиями, расположенными на установленном удалении друг от друга. Используется для настройки угла поворота.
• Селектор, устанавливаемый в отверстия на диске.
• Рукоятка для перемещения селектора.

В тыльной части устройства предусмотрен фиксатор шпинделя.

Рис. 4 Элементы делительной головки

Селектор устанавливается в выбранное отверстие за счет подпружиненного фиксатора. Элемент соответствует диаметру отверстий на диске, надежно удерживается в них. Для дополнительного перемещения компонента по вертикали опора рукояти содержит паз.

Рис. 5 Взаимодействие селектора и рукояти при настройке делительной головки

Диски делительной головки фрезерного станка являются сменными элементами. Они различаются размером и числом отверстий, подбираются в соответствии с решаемыми задачами. Каждый диск имеет числовые обозначения, облегчающие настройку.

Рис. 6 Разметка на поверхности диска

Как выполняется отсчет при делении?

При работе с делительными головками УДГ отсчет ведется в рамках поворота селектора по заданной траектории. Предусмотрен следующий порядок действий.

#	Описание	Изображение	#	Описание	Изображение

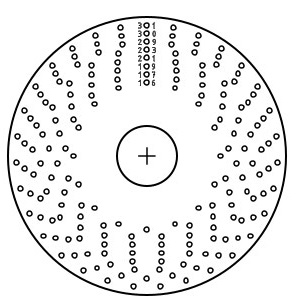

1	Выбор траектории, по которой будет перемещаться селектор		3	Перемещение селектора с установленным шагом.
2	Установка селектора на первую позицию.		4	Перевод селектора в последнюю точку с последующим возвратом в начальное положение.

Мастера используют вспомогательные таблицы, соответствующие выбранному способу деления.

Таблица 1. Настройка головки при простом делении

Таблица 2. Настройка головки при дифференциальном делении

Для каждого типа деления предусмотрены определенные схемы настройки.

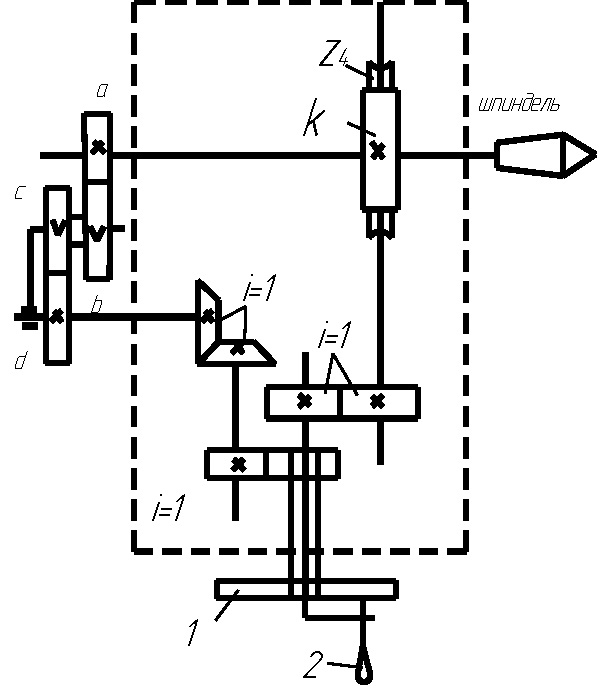

Тип деления	Схема настройки делительной головки	Тип деления	Схема настройки делительной головки	Тип деления	Схема настройки делительной головки

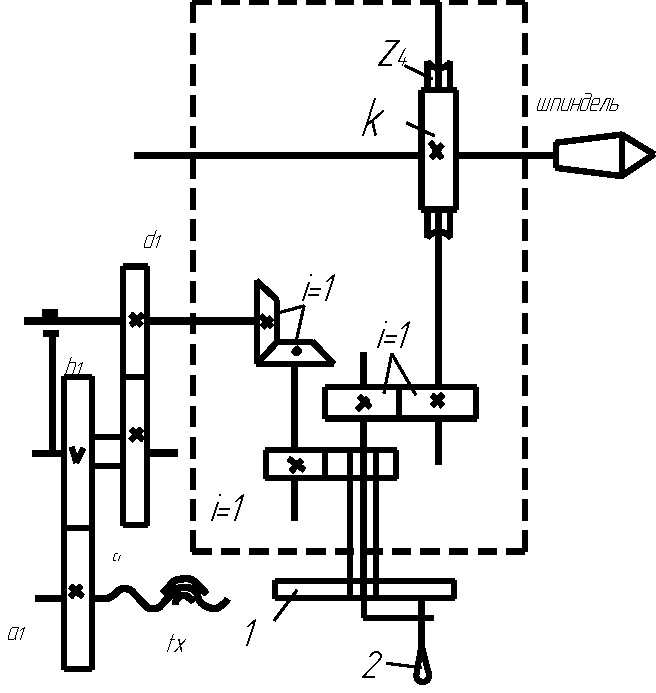

Простое деление		Дифференциальное деление		Дифференциальное деление для работы с винтовыми канавками.

Расширение возможностей оборудования

С целью расширения функционала делительных головок для фрезерных станков используются вспомогательные приспособления.

Наименование	Изображение	Наименование	Изображение
Валик шпиндельный		Передний центр с поводком
Домкрат		Хомут
Оправка консольная		Плита поворотная
Оправка центровая жесткая

Приспособления подбираются индивидуально, с учетом специфики выполнения операций. Возможно использование нескольких модулей для максимальной эффективности.

Преимущества использования универсальных делительных головок

Применять универсальные делительные головки стоит по ряду причин.

• Расширяются операционные возможности оборудования.
• Снижается процент брака.
• Качество выполнение операций не зависит от сложности и размера заготовки.
• Эффективная работа с поверхностью деталей в любом положении.

Оборудование характеризуется простотой установки и эксплуатации, требует минимального обслуживания. Техника является востребованным дополнением большинства производств.

Рис. 7 Подготовка головки в производственных условиях

Проблемы, возможные при эксплуатации

При использовании делительных головок всех типов могут возникнуть проблемы. Они приводят к снижению точности операций, повреждению заготовок и преждевременному износу инструмента. При выявлении любого из нижеперечисленных дефектов стоит прекратить работу, выполнить обслуживание или ремонт оборудования.

Проблема	Схематическое изображение	Проблема	Схематическое изображение
Радиальное биение конического отверстия шпинделя.		Торцевое биение опорного буртика шпинделя.
Осевое биение делительной головки.		Отсутствие прямого угла между основанием и осью вращения шпинделя.
Радиальное биение наружной поверхности шпинделя.		Смещение оси шпинделя относительно направляющих пазов.
Некорректный расчет деления.		Отсутствие соосности между шпинделем и задней бабкой.

Рекомендации по подбору делительных головок

При покупке делительных головок стоит учесть ряд факторов.

• Максимальный диаметр, на который рассчитана оснастка.
• Совместимость с оборудованием, установленным на производстве.
• Качество исполнения изделий, устойчивость к интенсивной эксплуатации.
• Удобство использования.
• Соразмерность стоимости продукции с ее возможностями.

К покупке рекомендованы головки от проверенных производителей. Продукция характеризуется высоким качеством исполнения и богатыми возможностями настройки, адаптирована под нужды современных предприятий.

Купить универсальные делительные головки на выгодных условиях поможет наш интернет-магазин. Мы предлагаем сертифицированные товары от ведущих брендов. Изделия сопровождаются полным набором документов, решают широкий спектр задач.

Для ознакомления с ассортиментом головок посетите соответствующий раздел сайта.
