Центр вращающийся

Рис. 1 Центр вращающийся

Устройство оснастки

Продукт имеет типовую конструкцию, состоит из 5 элементов, отображенных на рисунке 2.

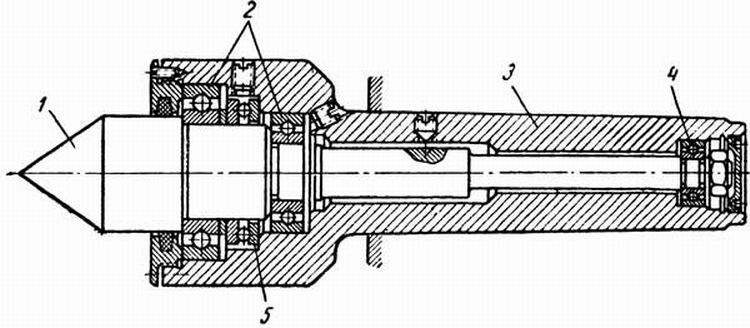

Рис. 2 Основные компоненты вращающегося центра

Где:

1. Наконечник.
2. Шариковые подшипники контактной части.
3. Хвостовик.
4. Шариковые подшипники хвостовой части.
5. Упорный подшипник.

Купить вращающийся центр в данном исполнении стоит при работе с малыми и средними деталями. Для более сложных задач рекомендуются унифицированные решения, встроенные пиноли. Их основные компоненты представлены на рисунке 3.

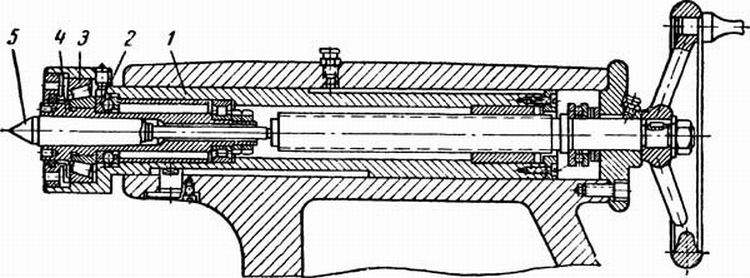

Рис. 3 Компоненты вращающегося центра, встроенного в пиноль

Где:

1. Пиноль.
2. Упорный подшипник.
3. Радиальный подшипник.
4. Втулка.
5. Наконечник.

Устройство обладает повышенной устойчивостью и точностью настройки, востребовано в промышленности.

Рис. 4 Пинольный вращающийся центр в производственных условиях

В каких случаях используются вращающиеся центры?

Вращающиеся центры для станков востребованы при обработке деталей на скорости более 75 оборотов в минуту. Отсутствие элемента приводит к износу центрового отверстия и радиальному биению.

Рис. 5 Расширение отверстия при работе без вращающегося центра

Преимущества оснастки

Купить центр токарный вращающийся стоит по ряду причин.

• Устойчивость к внешнему воздействию. Качественное распределение нагрузки.
• Более надежное закрепление детали в сравнении с упорными фиксаторами.
• Значительный ресурс за счет рационального расположения подшипников.
• Сохранение эксплуатационных показателей при длительной и интенсивной работе.

Многие производители предлагают вращающиеся центры для токарных станков со сменными насадками. Они позволяют адаптировать оснастку под нужды производства, расширяют возможности мастера.

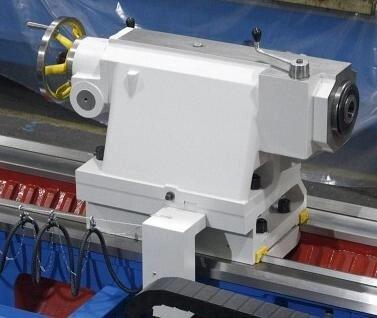

Рис. 6 Вращающийся центр с поддержкой сменных насадок

Форма фиксирующей части

Станочные вращающиеся центры имеют две формы фиксирующих частей. Первая – классическая. Она представлена заостренным конусом, устанавливаемым в центровое отверстие. Изделие предназначено для работы с цельнометаллическими заготовками, предъявляет повышенные требования к их прочности.

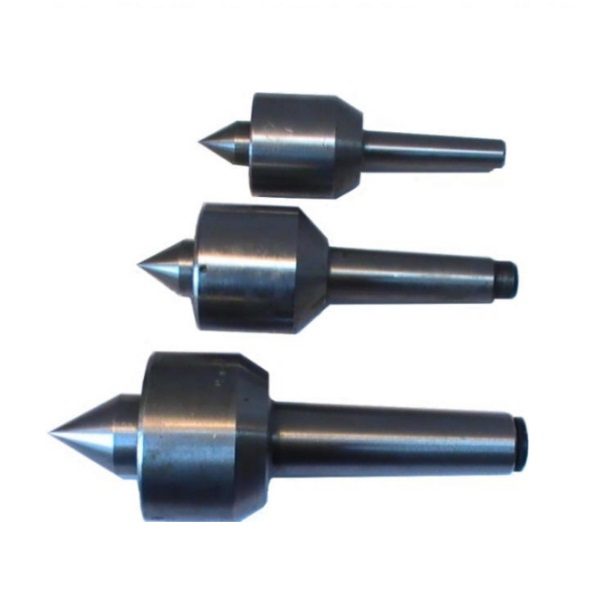

Рис. 7 Набор вращающихся центров конусов

Для полых деталей необходима грибообразная фиксирующая часть. Она надежно удерживает трубы, валы и прочие изделия с пустотами. Исполнение в виде усеченного конуса позволяет равномерно заполнить проем и надежно закрепиться в нем. Нагрузка распределяется вдоль места контакта. Это исключает риски дополнительных напряжений и повреждения детали.

Рис. 8 Центр вращающийся грибковый

Сведения о размерах и прочих параметрах оснастки представлены в ГОСТ 8742-75.

Таблица 1. Исполнения и типоразмеры вращающихся центров

На что обратить внимание при покупке?

При покупке вращающегося центра по ГОСТ 8742-75 стоит учесть ряд факторов.

Специфика станка

Каждый производитель станков предоставляет сведения о совместимых центрах. Они содержатся в инструкции и на официальном сайте. Перед покупкой оснастки стоит ознакомиться с информацией. Это исключит проблемы при установке и дальнейшей эксплуатации продукта.

Масса заготовок

Вращающийся центр должен выдерживать нагрузку, создаваемую заготовкой. Максимально допустимая масса прописывается в паспорте изделия.

Некоторые производители указывают «номинальную нагрузку». Это предельный показатель, при котором разрушается оснастка. Он должен в 2 раза превышать вес обрабатываемых деталей.

Чтобы избежать проблем при работе с тяжеловесными продуктами, рекомендуется применять усиленные вращающиеся центры.

Рис. 9 Усиленный вращающийся токарный центр

Осевая нагрузка

Подбор оснастки с учетом осевой нагрузки исключает перекосы при обработке заготовки. Показатель привязан к направлению и силе воздействия.

Тип осевой нагрузки	Изображение	Тип осевой нагрузки	Изображение	Тип осевой нагрузки	Изображение
Радиальная		Односторонняя		Двухсторонняя

Тип наконечника

В продаже представлены решения с наконечниками нескольких типов.

Тип наконечника	Изображение
Тип А – классическое исполнение с D – от 10,2 до 15,7 мм и L – от 26,0 до 39,0 мм.
Тип B, c D – от 10,2 до 15,7 мм, d – от 8 до 12 мм и L – от 28,5 до 44,0 мм.
Тип С, c D – от 10,2 до 15,7 мм, d – от 5,5 до 10 мм и L – от 29 до 45 мм.
Тип D, c D – от 10,2 до 15,7 мм, d – от 5 до 8 мм и L – от 27,5 до 42,0 мм.
Тип Е, c D – от 10,2 до 15,7 мм, d – от 8 до 12 мм и L – от 25,0 до 43,0 мм.
Тип F – грибообразная насадка с D – от 28,0 до 40,0 мм и L – от 30 до 48 мм.

Скорость вращения

Предельная скорость вращения центра рассчитывается с поправкой на его габариты, материал изготовления и прочие факторы. Для токарных операций подходят модели со скоростью от 3 000 оборотов в минуту. Для шлифовальных работ достаточно 500 оборотов в минуту.

Порядок установки

Установка вращающегося центра – базовая процедура, выполняемая в 4 шага. Ниже представлен пример для модели с затяжной гайкой.

Этап	Операция	Изображение

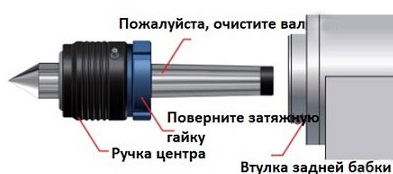

1	Качественная очистка вала посредством ветоши и протяжка затяжной гайки за ручку центра.
2	Установка вала в заднюю бабку с соблюдением соосности. Недопустимо наличие перекосов и прочих дефектов.

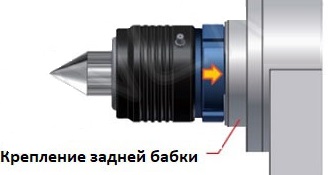

3	Протяжка гайки, перекрывающей тыльную часть хвостовика.
4	Финишная фиксация элемента посредством комплектного ключа.
