Как расточить токарный патрон?

В рамках сегодняшнего материала мы рассмотрим все этапы процедуры. Читатели получат ответы на многие вопросы.

• Как снять токарный патрон?
• Как разобрать токарный патрон?
• Как расточить кулачки токарного патрона?
• Как собрать токарный патрон?
• Как установить токарный патрон?

Сведения пригодятся профессиональным токарям и домашним мастерам. Они помогут восстановить работоспособность станка, исключат расходы на приобретение нового узла.

С какой целью выполняется расточка?

Работа станка связана с механическим воздействием. Это приводит к износу основных компонентов, снижению надежности фиксации заготовок и нарушению соосности. Справиться с проблемой позволяет расточка кулачков. Действие исключает замену патрона и его составляющих, позволяет восстановить равномерность прижима и корректное расположение деталей.

Рис. 1 Износ кулачка токарного патрона

Получить дополнительную информацию о типах патронов, их характеристиках и особенностях эксплуатации поможет соответствующая статья.

Классификация кулачков

Перед тем как сделать токарный патрон вновь работоспособным, стоит определиться с типом установленных кулачков. Это позволит подобрать корректный способ расточки, обеспечит качественное выполнение операций.

Наименование	Описание	Изображение	Чертеж
Прямые	Кулачки фиксируют деталь снаружи посредством сжатия.
Обратные	Кулачки для фиксации заготовок изнутри. Элементы выступают в роли распорок.

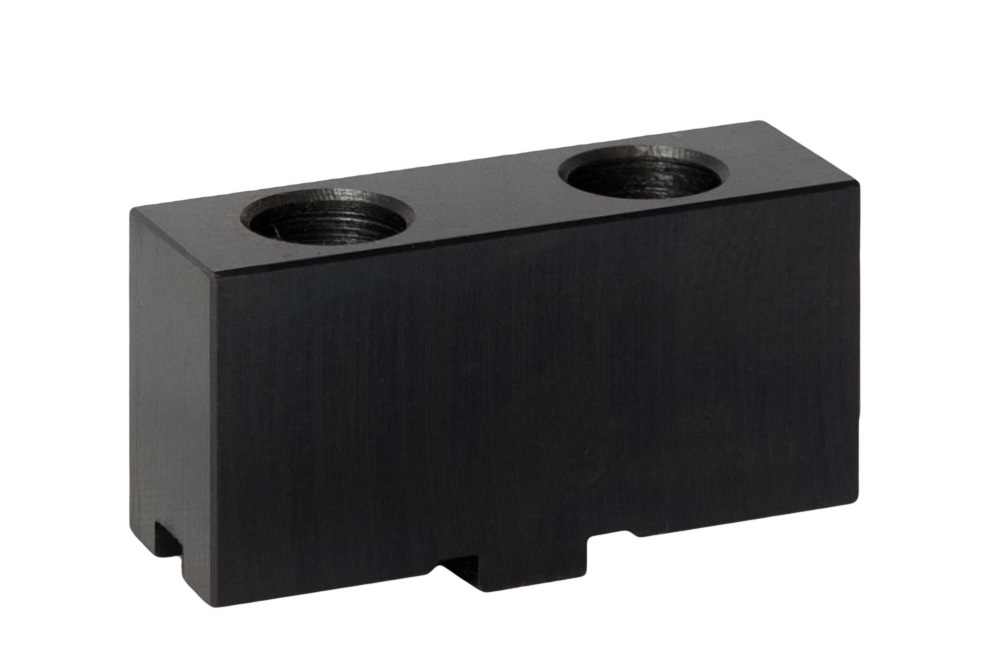

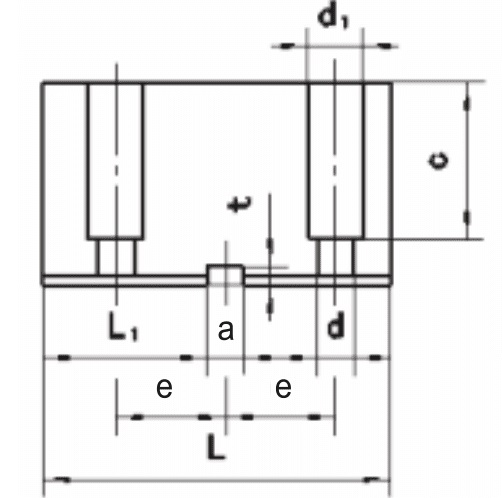

Накладные	Съемные кулачки для составных патронов. Решения совместимы с крупными деталями любой длины.
Мягкие	Второе название элементов – сырые кулачки. Изделия не подвергаются закалке, востребованы при обработке цветных металлов.

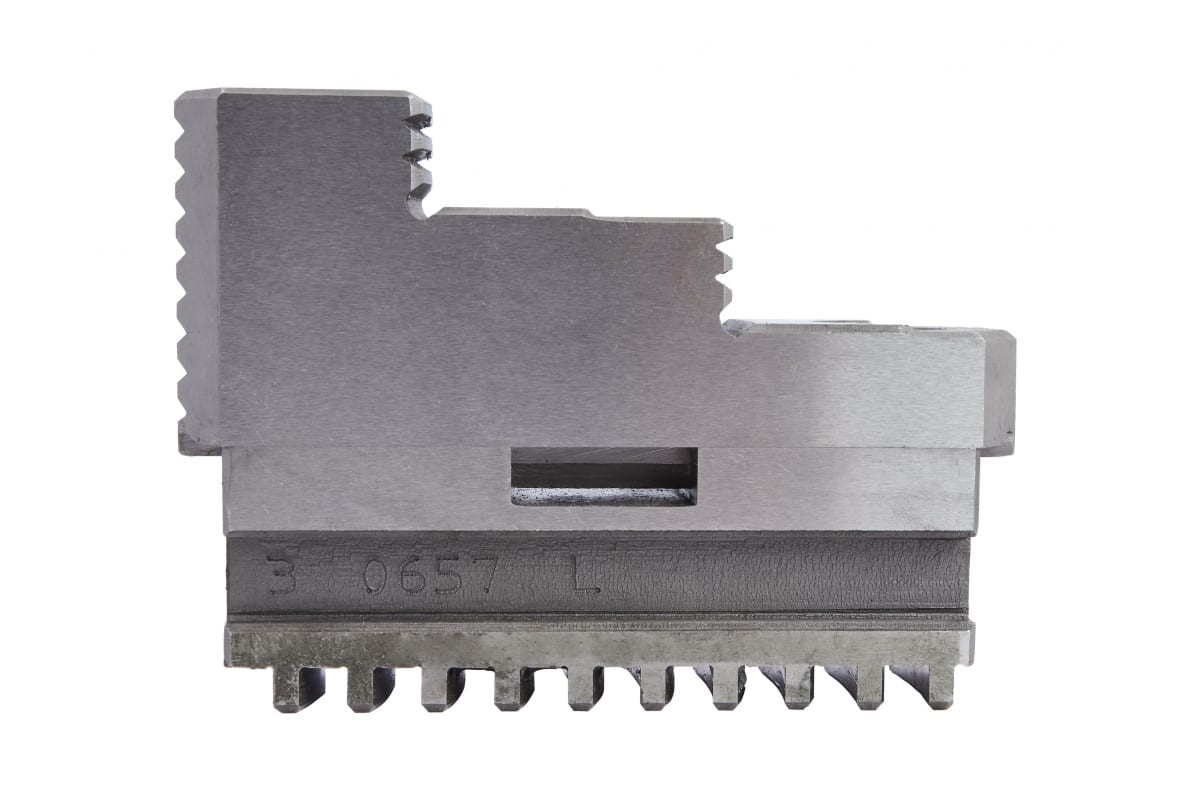

Сборные	Модульное решение, состоящее из рейки с гребенкой и кулачка. Оснастка выступает в роли прямого и обратного фиксатора.

Знание типа установленных кулачков упростит подбор стопорного кольца, исключит дефекты при обработке поверхностей.

Дополнительные сведения о разновидностях и характеристиках элементов представлены в статье «Как выбрать кулачки для токарного патрона».

Последовательность выполнения работ

Расточные операции проводятся в определенной последовательности: демонтаж патрона, абразивная обработка, проточка и шлифовка. Каждый этап имеет ряд особенностей, заслуживает отдельного рассмотрения.

Демонтаж

Демонтаж патрона осуществляется с учетом конфигурации станка. Операция носит обязательный характер. Патрон, свободно вращающийся на шпинделе, не удастся надежно зафиксировать. Это вызовет сложности при последующем выполнении работ.

Рис. 2 Демонтаж патрона

Как снять патрон с токарного станка: пошаговая инструкция.

• Разместите направляющий элемент в пиноли задней бабки.
• Разожмите кулачки, сформировав проем, достаточный для входа направляющей.
• Заведите направляющую в патрон, оставив зазор между ней и кулачками в 1 мм.
• Открутите все резьбовые крепежи, удерживающие патрон. Параметры инструмента, необходимого для данной операции, прописаны в технической документации к оборудованию.
• Поверните до упора стопорное кольцо. Это позволит извлечь все фиксирующие элементы.
• Нанесите несколько несильных ударов по тыльной части патрона. В результате он должен сойти со шпинделя и опереться на направляющую.
• Снимите патрон с направляющей.

Перед тем как снять токарный патрон со станка, оцените его вес. При работе с тяжелыми узлами возможен прогиб направляющей и прочие неприятности. В данном случае стоит предусмотреть поддерживающие опоры.

Рис. 3 Демонтаж тяжеловесного патрона с использованием подставки

По завершении работ происходит извлечение кулачков. Детали подлежат очистке и тщательному осмотру.

ВАЖНО. Сборка и установка токарного патрона производится в обратном порядке. Действие выполняется после осмотра компонентов. Недопустимо использование деформированных деталей. Это вызовет биение, приведет к некорректной работе оборудования.

Абразивная обработка

Удалить незначительные дефекты можно посредством наждачной бумаги. Она поможет устранить сколы, наслоения и прочие проблемы.

ВАЖНО! Абразивная обработка не поможет при значительном износе элементов. Добиться поставленной цели позволит только полноценная расточка..

Рис. 4 Выраженное коррозионное поражение на поверхности кулачков, требующее удаления

Выполнение работ по проточке

Основной этап процедуры. Действие выполняется после комплексной очистки и оценки состояния узла. Запрещается растачивать загрязненные и деформированные элементы, не подлежащие обработке.

Как правильно расточить токарный патрон: последовательность действий без регулируемого кольца.

• Установите кулачки таким образом, чтобы диаметр между ними соответствовал диаметру проходного отверстия в патроне.
• Зажмите нерегулируемое кольцо посредством кулачков.
• Подготовьте два резца: первый для расточки канавок, второй – для взаимодействия с прижимными плоскостями.
• Постепенно увеличьте скорость вращения, дойдя до оптимального значения.
• Произведите проточку первым резцом. Выбирайте минимально возможную глубину проточки. Поверхность кулачков должна находиться в пределах допустимой площади.
• Замените резец и выполните разработку плоскостей. Режущий инструмент должен затрагивать всю плоскость кулачков.
• Выполните конусную расточку прижимных элементов. Это обеспечит простоту и надежность фиксации обрабатываемых деталей.

По завершении работ проводится контрольный осмотр и тестирование узла.

Рис. 5 Расточка патрона с использованием нерегулируемого кольца

Расточка при наличии регулируемого кольца выполняется в следующем порядке.

• Монтаж регулируемого расточного кольца в соответствии с инструкцией.
• Настройка положения кулачков.
• Фиксация патрона посредством кольца оправки.
• Обработка кулачков до нужного размера.
• Разблокировка патрона.

Использование регулируемого элемента снижает нагрузку на мастера, положительно сказывается на скорости и качестве выполнения работ.

Рис. 6 Регулируемое кольцо для расточки патрона

Шлифовка

Опциональная процедура, выполняемая в случае необходимости. О потребности в шлифовке говорит незначительное биение патрона при работе. Действие предполагает использование кольца. Оно обеспечивает равномерное зажатие кулачков, исключает их произвольное ослабление.

СОВЕТ. Шлифовальные операции выполняются резцом со специальным камнем. Он удаляет минимальное количество металла, повышает точность обработки.

Рис. 7 Резец для шлифовки

Вероятные проблемы

Сложности при расточке вызывают следующие факторы.

• Использование шайбы без проверки на биение.
• Некорректное размещение суппорта относительно патрона.
• Работа с неочищенными кулачками.

Ответственный подход к работе обеспечит качественную расточку патрона, способствует длительной и продуктивной эксплуатации узла.

Полезные советы

Упростить проведение работ по расточке поможет ряд рекомендаций.

• При формировании выточки на кулачках раздвиньте их на 2/3 от предельного вылета.
• Расположите зажимное кольцо в непосредственной близости от торца кулачков.
• Используйте только жесткие кольца. Недопустимо применение компонентов из мягких материалов.

Мероприятия по расточке проводятся по мере износа патрона.
