Пластина 4-гранная CNUM (05114)-190616 ромбическая Н10 (Т15К6),H10

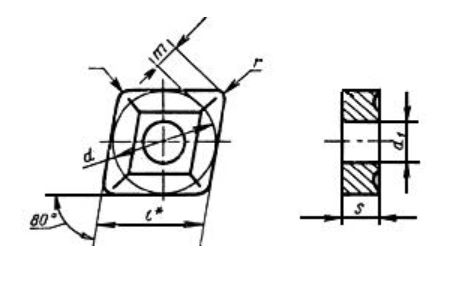

Пластины режущие сменные многогранные твердосплавные ромбической формы с углом 80⁰ градусов, с отверстием и стружколомающими канавками на одной стороне. Сменные многогранные твердосплавные пластины (СМТП) ромбической формы (четырехгранные ромбические) предназначены для использования в многолезвийных сборных инструментах: универсальных проходных и подрезных резцах, расточных резцах, фрезах, расточных головках, а также в инструменте, используемом для обработки отверстий. Широкое применение четырехгранные ромбически пластины получили как сменный элемент расточного резца. Расточной резец с механическим креплением ромбических СМТП используют для обработки отверстий диаметром более 40 мм, для подрезки наружного торца заготовки, выполнения конусного точения, фаски и отверстия с любым значением угла, а также для растачивания сквозных, глухих или ступенчатых. Механическое крепление пластин осуществляется рычажным методом, который применяют для твердосплавных пластин с цилиндрическим отверстием. Использование твердосплавных сменных пластин является существенным способом экономии денежных средств предприятиями металлообрабатывающей промышленности, так как инструмент, изготовленный из менее прочных и потому более дешевых сталей, со сменными твердосплавными пластинами, существенно дешевле монолитного твердосплавного. Существенным преимуществом использования СМТП является увеличение срока службы державки резца. Изготавливаются пластины по ГОСТу 19059-80 из твердых сталей марок B35 (современный аналог сплава ВК8), H30 (современный аналог сплава Т5К10) и H10 (современный аналог сплава Т15К6), обозначение CNUM.
