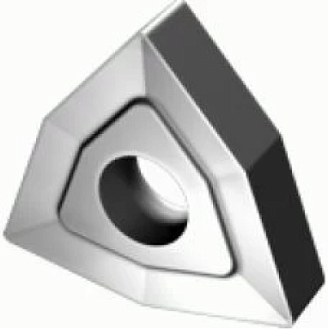

Пластина 3-гранная ломанная WNUM (02114)-100608 В35 (ВК8),B35

Пластины режущие сменные многогранные твердосплавные шестигранной формы с углом 80⁰ градусов, с отверстием и стружколомающими канавками. Сменные многогранные твердосплавные пластины (СМТП) шестигранной формы (ломанный треугольник) – сменные части режущего инструмента, которые применяются как оснастка токарных проходных, расточных и автоматных резцов. Трехгранная ломанная пластина используется при токарной обработке различных металлов и получила распространение в мелкосерийном и серийном производстве. Механическое крепление пластин осуществляется рычажным методом, который применяют для твердосплавных пластин с цилиндрическим отверстием. Использование твердосплавных сменных пластин является существенным способом экономии денежных средств предприятиями металлообрабатывающей промышленности, так как инструмент, изготовленный из менее прочных и потому более дешевых сталей, со сменными твердосплавными пластинами, существенно дешевле монолитного твердосплавного. Существенным преимуществом использования СМТП является увеличение срока службы державки резца. Изготавливаются пластины по ГОСТу 19048-80 из твердых сталей марок B35 (современный аналог сплава ВК8), H30 (современный аналог сплава Т5К10) и H10 (современный аналог сплава Т15К6), обозначение WNUM.
