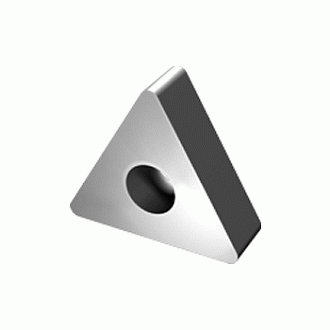

Пластина 3-гранная TNUA (01113)-270612 Н30 (Т5К10),H30

Пластины режущие сменные многогранные твердосплавные трехгранной формы с отверстием. Сменные многогранные твердосплавные пластины (СМТП) трехгранной формы используют для оснастки токарных проходных, подрезных и расточных резцов. Метод крепления твердосплавных пластин отличается в зависимости вида пластины. СМТП трехгранной формы без отверстия крепятся методом прихвата, т.е. режущие пластины устанавливают в закрытое гнездо державки по двум базовым поверхностям и прихватом прижимают сверху к опорной поверхности. При помощи дифференциального винта осуществляется быстрый съем пластины. Рычажный метод используется для закрепления твердосплавных пластин с цилиндрическим отверстием (механическое крепление режущих пластин). Использование твердосплавных сменных пластин является существенным способом экономии денежных средств предприятиями металлообрабатывающей промышленности, так как инструмент, изготовленный из менее прочных и потому более дешевых сталей, со сменными твердосплавными пластинами, существенно дешевле монолитного твердосплавного. Существенным преимуществом использования СМТП является увеличение срока службы державки резца. Изготавливаются пластины по ГОСТу 19044-80 из твердых сталей марок B35 (современный аналог сплава ВК8), H30 (современный аналог сплава Т5К10) и H10 (современный аналог сплава Т15К6) и обозначаются TNUA, TNMA.
