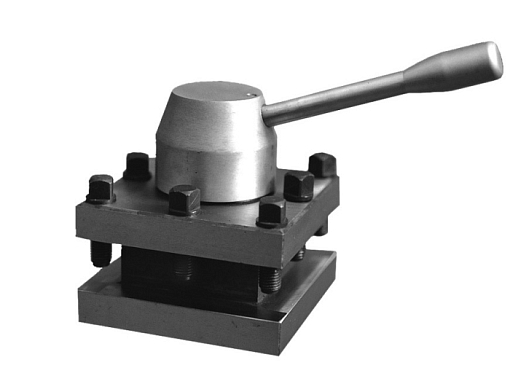

Резцедержатель 4-х позиционный с зубьями «Хирт» РД-4П-01 (с зубьями «Хирт») БЗСП

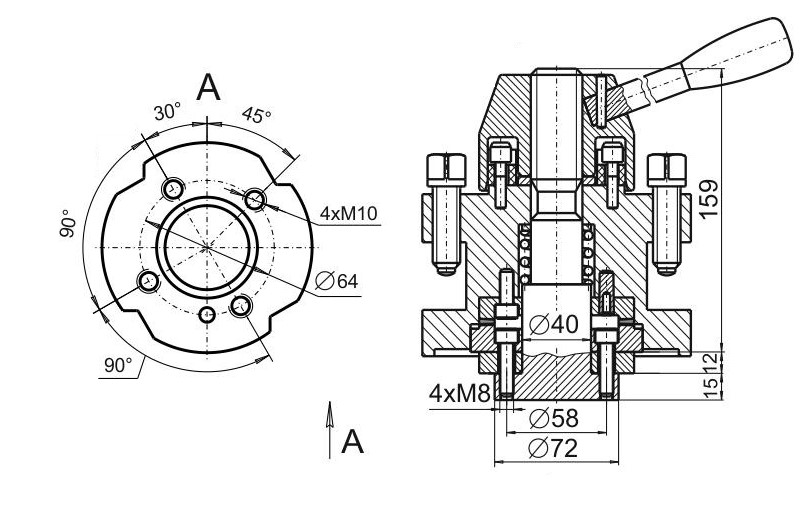

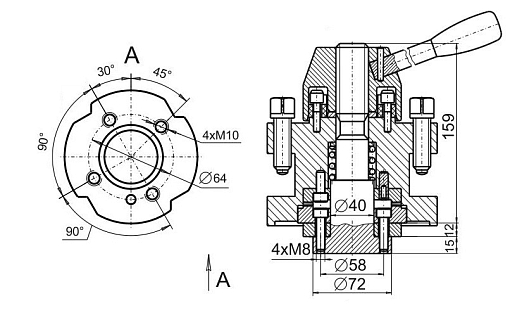

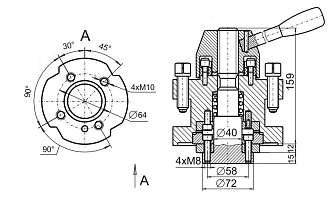

Четырехпозиционные резцедержатели моделей УГ0101.600.000.000 (рис. 1) и РДТ-4П (рис. 2) предназначены для установки на средних токарно-винторезных станках и являются взаимозаменяемыми. Модель РД-4П-01 (рис. 3) применяется в станках СА500 (600)Ф2 и СА500 (600)Ф3.

Конструктивные особенности резцедержателей различаются механизмом фиксации на оси. В модели УГ0101.600.000.000 фиксация происходит роликом по сопряженным коническим поверхностям с высокой точностью позиционирования 0,045 мм. В резцедержателях РДТ-4П и РД-4П-01 используется более прецизионный механизм — зубчатые полумуфты с зубьями «Хирт», обеспечивающие точность позиционирования 0,005 мм.

Резцедержки изготавливаются из цементированной стали с твердостью рабочих поверхностей 52...60 HRC, что гарантирует их высокую долговечность и надежность в эксплуатации.
