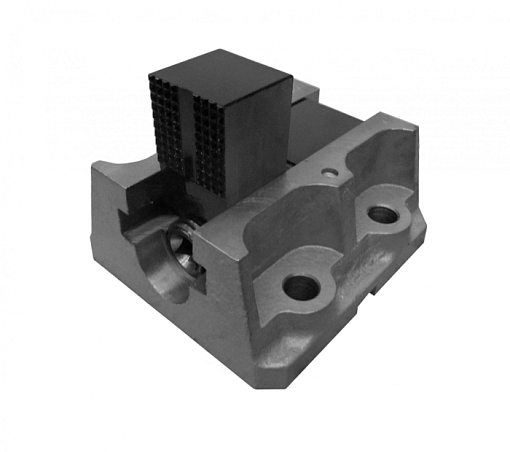

Кулачки предназначены для установки на токарно-карусельные станки модели 1525, 1532 и другие аналогичные станки с межосевым расстоянием т-образных пазов 200 мм на планшайбе. Перемещение и фиксация кулачка осуществляются специальной рейкой, которая перемещает его по планшайбе и закрепляет от продольного смещения с помощью упора в паз 35H9 и паз планшайбы.
Данная конструктивная особенность обеспечивает возможность высокоточной обработки массивных заготовок. Многоинструментальная обработка на кулачках позволяет одновременно использовать движение нескольких инструментов, что существенно повышает эффективность и производительность работы.
Кулачки могут быть изготовлены в закаленном и незакаленном исполнении. Закаленные кулачки применяют для фиксации заготовок с необработанными поверхностями, а незакаленные обеспечивают высокую точность установки благодаря предварительной обработке непосредственно на станке перед обработкой партии деталей с использованием ранее обработанных поверхностей заготовки.

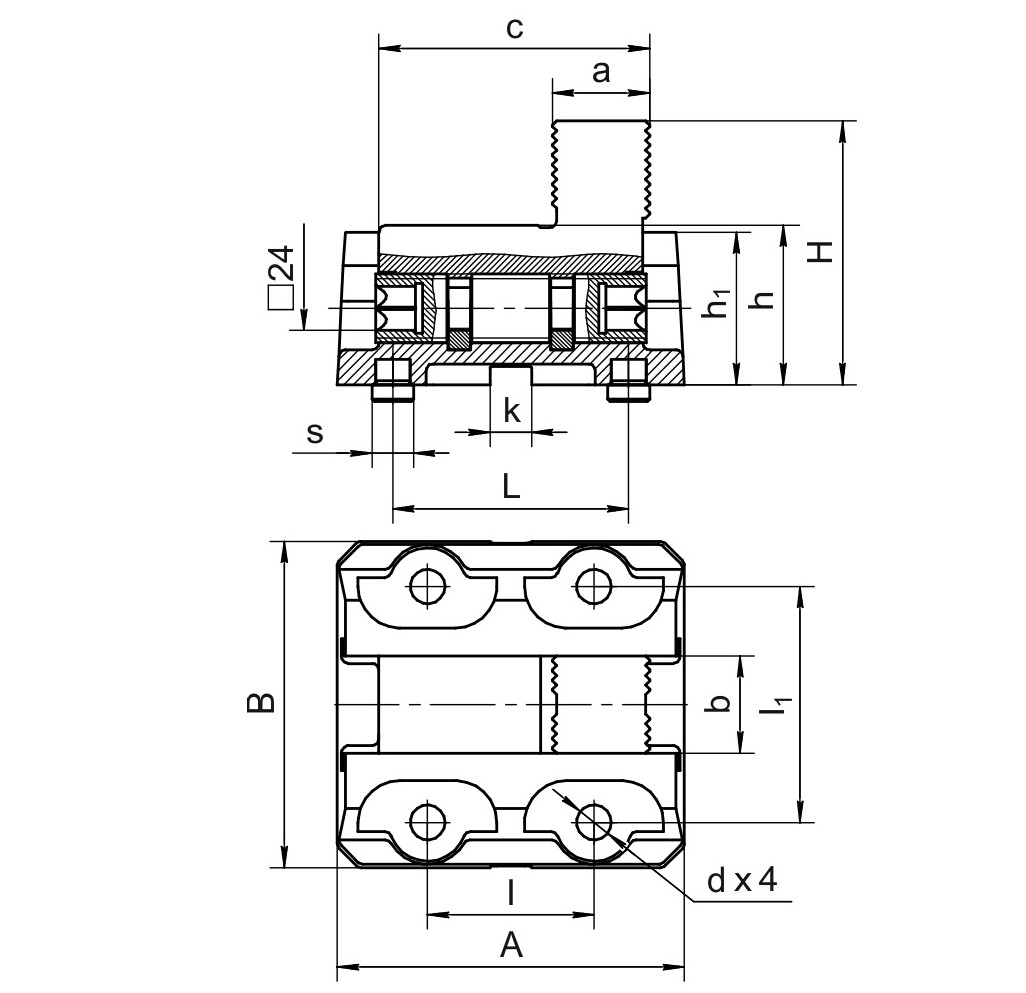

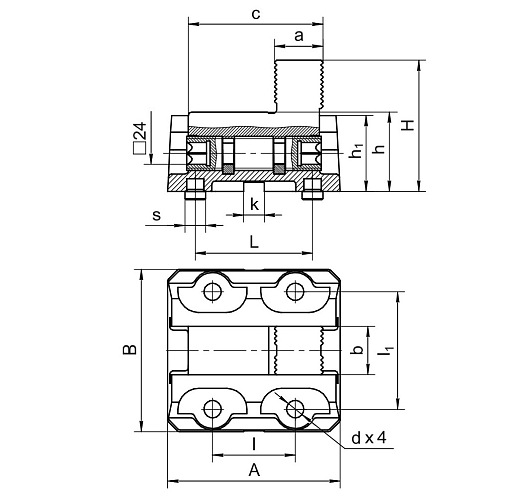

| Модель | Габаритные размеры, мм | Высота корпуса, мм | Длина зажимной части кулачка, мм | Ширина зажимной части кулачка, мм | Длина кулачка, мм | Межцентровые расстояния отверстий под крепеж, мм | Ширина поперечного паза, мм | Диаметр отверстий под крепежные болты, мм | Межцентровое расстояние отверстий под шпонку цилиндрическую, мм | Диаметр отверстий под шпонку цилиндрическую, мм | Дополнительные размеры, мм | Размер под ключ, мм | Масса, кг | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | H | |||||||||||||
| h | a | b | C | L | l | d | P | m | M / t / r | S | |||||
| K3-170 | 250 | 228 | 190 | 110 | 70 | 70 | 195 | 170 | 120 | Ø26 | 170 | Ø25 | М6 / 40 / 70 | Ø24 | 35 |
| K3-200 | 250 | 250 | 190 | 110 | 70 | 70 | 195 | 200 | 120 | Ø26 | - | - | М6 / 40 / 70 | Ø24 | 38 |
