Патрон токарный 4-х кулачковый ручной самоцентрирующийся ПР4-500.180.J11 (с) БЗСП

Артикул:

Отзывы

Фото 0 товара Патрон токарный 4-х кулачковый ручной самоцентрирующийся ПР4-500.180.J11 (с) БЗСП

1 / 2

Фото 1 товара Патрон токарный 4-х кулачковый ручной самоцентрирующийся ПР4-500.180.J11 (с) БЗСП

2 / 2

Патрон токарный 4-х кулачковый ручной самоцентрирующийся ПР4-500.180.J11 (с) БЗСП - фото 1

Патрон токарный 4-х кулачковый ручной самоцентрирующийся ПР4-500.180.J11 (с) БЗСП - фото 2

Характеристики

Вид патроны
Тип 4 х кулачковый
Производитель БЗСП
Диаметр D, мм 500
Материал сталь
ГОСТ ТУ ВУ 200167257.036-2006
Класс точности Н (нормальный)
Конструкция спирально-реечный (самоцентрирующийся)
Крепление патрона 2 – «J» крепление на фланцевый конец шпинделя по ГОСТ 12593 (ISO 702-3; DIN 55027)

Все характеристики

Подборки

Есть комплект Другие размеры Аналоги Запчасти Подходящие товары

Все товары категории Все товары БЗСП

Цена с НДС

529 500.00 ₽ шт

Нет в наличии

Бесплатная доставка от 1 дня

Юр. лица от 4 000 руб. до 100 кг

Физ. лица от 4 000 руб. до 10 кг

+ 10590 бонусов

Начислим за покупку товара
Подробные условия

Хочу заказать

Нашли дешевле?

Преимущества заказа с сайта

529 500.00 ₽

Уведомить

Описание и характеристики

Техническая информация

Отзывы (0)

Другие размеры

Как купить?

Доставка и оплата

Статьи по теме

Клинореечные патроны

Клинореечные патроны применяются в токарных и специализированных станках.

Ключевое преимущество их конструкции — способность передавать значительное зажимное усилие при сравнительно низком крутящем моменте на зажимном ключе (в отличие от спиральных патронов).

Среди отличительных черт изделия:

оперативная замена кулачков — при переустановке они могут выполнять как прямую, так и обратную функцию;
повышенная износостойкость;
продолжительный срок эксплуатации.

Основа патрона — стальной корпус. Пазы, предназначенные для установки кулачков, подвергнуты закалке методом ТВЧ (токами высокой частоты).

Внимание! Для получения расчёта цены на патроны с повышенной точностью свяжитесь с нашими менеджерами.

Бренд: БЗСП

Сертификат(123,55 КБ)

Беларусь - Родина бренда

Беларусь - Страна производитель

Размер товара

Вес, г 185000

Характеристики

Вид патроны
Тип 4 х кулачковый
Производитель БЗСП
Диаметр D, мм 500
Материал сталь
ГОСТ ТУ ВУ 200167257.036-2006
Класс точности Н (нормальный)
Конструкция спирально-реечный (самоцентрирующийся)
Крепление патрона 2 – «J» крепление на фланцевый конец шпинделя по ГОСТ 12593 (ISO 702-3; DIN 55027)
Габариты в упаковке 64х56х31
Размер крепежа 6хM20
e, мм 180
b, мм 196.869
Зажим 160 кН
S (мм) 17
Применение для токарного станка
Исполнение со сборными кулачками
Единица товара 1 шт.
Модель ПР4
Страна производства Беларусь

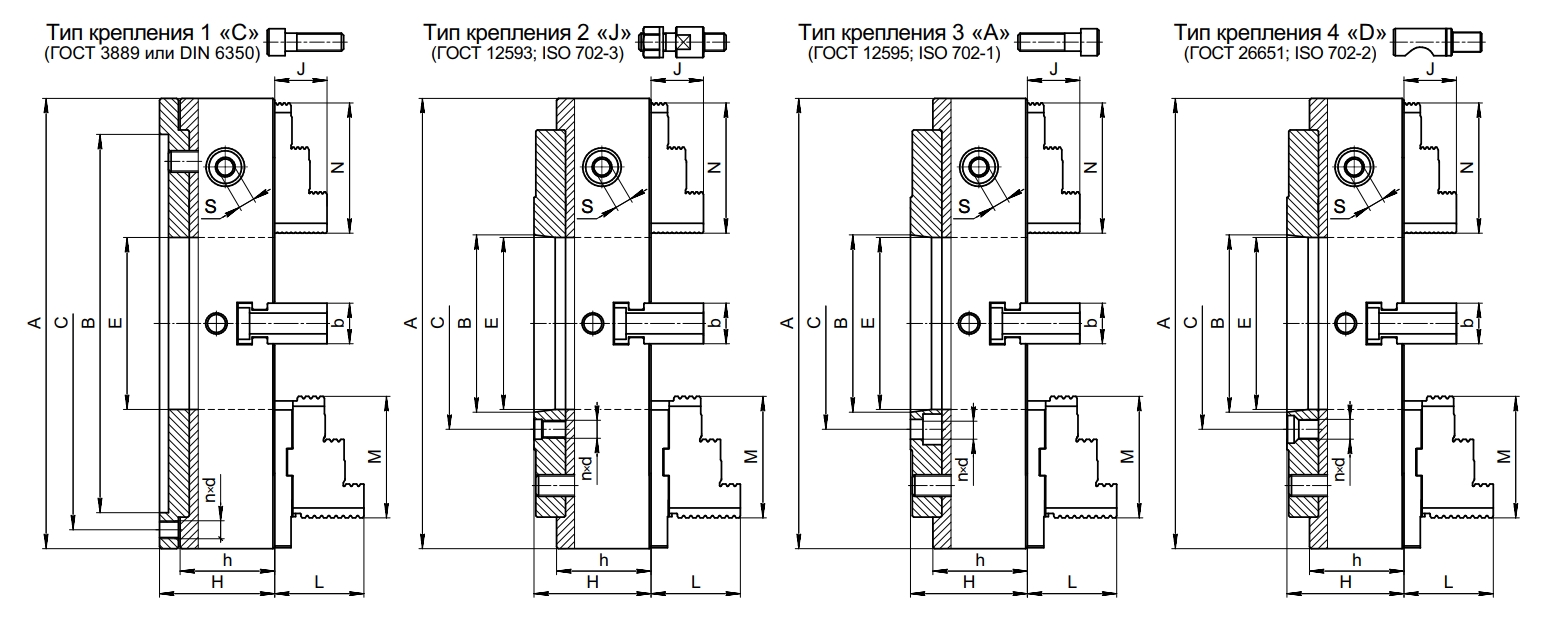

Технические данные

Наименование параметров		Модель патрона
Наименование параметров		ПР4-500.180
Тип крепления		A8	J8	D8	A11	J11	D11	A15	J15	C440	C 420
A	мм	Ø500
B	мм	Ø139,719			Ø196,869			Ø285,775		Ø440 х 8	Ø420 х 5
C	мм	Ø171,4			Ø235,0			Ø330,2		Ø465	Ø458
E	мм	Ø180
H	мм	153	143	148	153	143	148	143	143	143	143
h	мм	124	114	114	124	114	114	124	114	114	114
n x d	мм	6 х Ø18	4 х М16	6 х М20 х 1,5	6 х Ø22	6 х М20	6 х М22 х 1,5	6 х Ø26	6 х М24	6 х М16	6 х М16
J	мм	59
N	мм	167
L	мм	90
M	мм	130
b	мм	45
S	мм	17

Размеры и технические характеристики

Модель	Диаметр патрона, мм	Суммарная сила зажима в кулачках, кН	Максимальный крутящий момент на ключе, Н·м	Допустимая частота вращения патрона, мин-1	Рабочий ход кулачка, не менее, мм	Диапазон диаметров зажимаемых поверхностей, мм	Максимальный вылет кулачков, мм	Масса, кг
ПР4-500	500	160	250	1700	16	53-475	580	185
ПР4-630	630	160	250	1300	16	170-605	657	285
