Шаблон сварщика WG-11 ЧИЗ, арт: 26011401

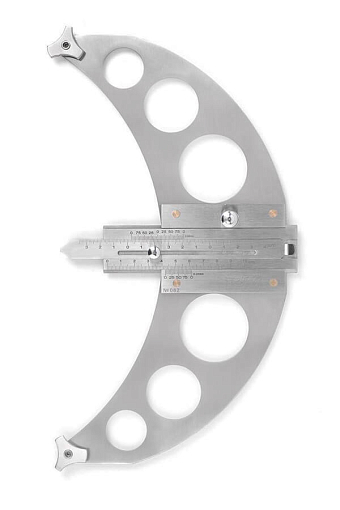

<strong>Шаблон сварщика WG-11</strong> используется для измерений высоты заклепок, сварных швов на сосудах высокого давления и трубах, параметров сварных соединений котлов и труб с радиусом 400-1800 мм. Универсальный шаблон WG11 состоит из следующих компонентов: основная база, база штангенциркуля, подвижный измеритель, малые оси, измерительный ролик, винт, измерительная линейка, зажим, затяжной винт. База измерителя шаблона WG11 представляет собой форму седла, две малые оси крепятся симметрично в левом и правом углу нижней части измерителя. На каждой оси имеется измерительный ролик. Ролики закреплены таким образом, чтобы они могли свободно вращаться вокруг оси, касаться поверхности острыми частями или прилегать плотно в измеряемой поверхности. База штангенциркуля шаблона WG11 зафиксирована в центре измерителя, а вогнутая канавка «ласточкин хвост» в базе согласуется с выпуклой канавкой «ласточкин хвост» штангенциркуля: здесь расположена миллиметровая шкала штангенциркуля, а также шкала-нониус. Эти две шкалы используются вместе, что позволяет проводить измерения с точностью 0,05 мм.
