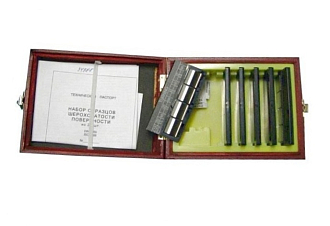

Набор образцов шероховатости поверхности (ШЦ) из 6 шт, Ra (3.2 - 0.1), ЧИЗ, ГОСТ 9378-93

      Образец шероховатости ОШС, выполненный по ГОСТ 9378-93, точно воспроизводит поверхность, полученную определенным способом обработки. Наиболее точно оцениваются поверхности деталей из материала аналогичного образцу (эталону) и изготовленных тем же, что и образец (эталон), способом обработки.

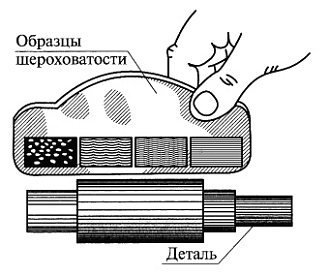

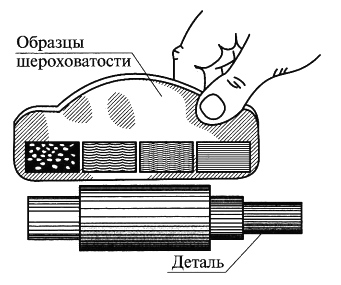

       Образцы (эталоны) изготавливаются в виде пластин, изготовленных методом гальванопластики с матриц, полученных одним видом обработки с разными номинальными значениями параметра Ra. Основой для нанесения ОШС является катодный никель. ОШС предназначены для контроля шероховатости трудно доступных поверхностей, поверхностей изделий преимущественно на рабочих местах путем сравнения с поверхностью образца (эталона) зрительно, оперативной оценки шероховатости детали на различных стадиях технологического процесса механической обработки. ОШС используются также конструкторами и технологами в качестве образцов (эталонов), дающих представление о виде поверхности, и на ощупь, которые дает тот или иной вид обработки.

        Комплекты ОШС подразделяют на следующие виды наборов: Точение (Т), Расточка (Р), Фрезерование цилиндрическое (ФЦ), Строгание (С), Шлифование плоское (ШП), Шлифование цилиндрическое выпуклое (ШЦ), Шлифование цилиндрическое вогнутое (ШЦВ), Точение торцовое (ТТ), Фрезерование торцевое (ФТ), Фрезерование торцовое перекрещивающееся (ФТП), Шлифование торцовое (ШТ), Шлифование чашеобразным кругом (ШЦ), Электроэрозионная обработка (Э), Дробеструйная обработка (ДС), Пескоструйная обработка (ПС), Полирование плоское (ПП), Полирование цилиндрическое (ПЦ).
