Фреза 20 шпоночная к/х КМ2

Фреза 20 шпоночная к/х КМ2

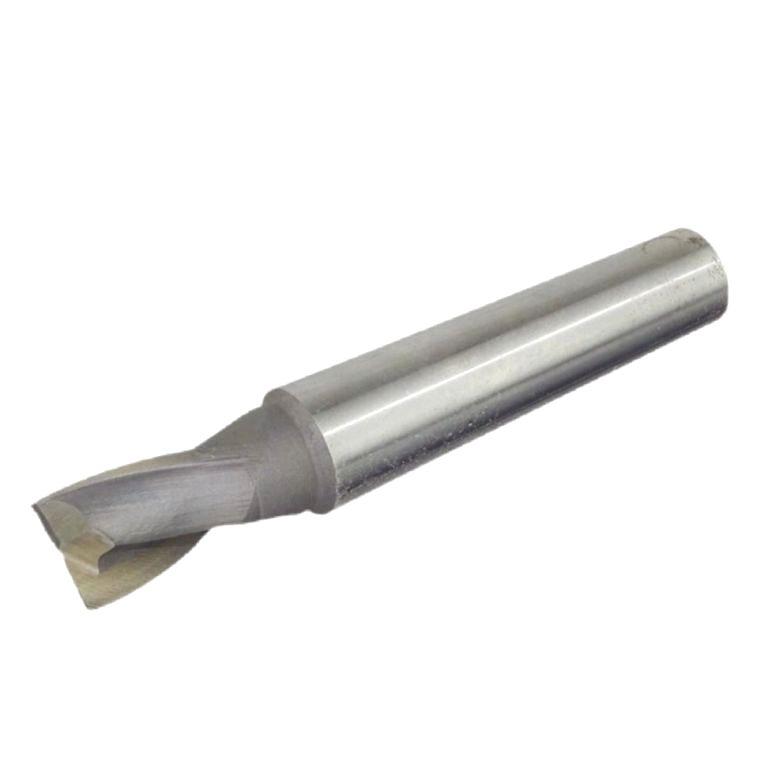

Фреза 20 шпоночная к/х КМ2 — металлорежущий цельный осевой инструмент для обработки шпоночных пазов и уступов. Изделие востребовано при изготовлении валов, втулок, переходных пластин и прочих деталей.

Материал изготовления фрезы – Р6М5. Это вольфрамо-молибденовая сталь быстрорежущего типа. Содержание вольфрама – до 6,5%, молибдена – до 5,3%. Твердость материала составляет 60 – 62 HRC.

Обрабатываемые материалы - конструкционные, легированные и нержавеющие стали, чугуны, цветные сплавы и неметаллы, жаропрочные сплавы.

Особенности

• Изготовление инструмента регламентирует ГОСТ 9140-78. Фрезы шпоночные. Технические условия.
• Тип фрезы - цельная. Представляет собой инструмент в цельнометаллическом исполнении из быстрорежущей стали.
• Исполнение хвостовика – КМ2. Это Конус Морзе №2. Конусность составляет 1:20,020. Диаметр узкой (верхней) части – 17,780 мм, широкой (нижней) – 18 мм. Длина хвостовика – 80 мм.

Способ применения

Шпоночные фрезы используются на на фрезерных станках, универсальных и с ЧПУ, токарно-фрезерных обрабатывающих центрах. Возможна работа с ручным оборудованием и устройствами с ЧПУ.

Размеры и геометрию инструмента, материал фрезы и покрытие выбирают в соответствии с обрабатываемой деталью.

Дополнительные аспекты

Обязательные требования к шпоночным фрезам: качественная заточка и затыловка боковой рабочей кромки. Для решения большинства производственных задач достаточно фрез 5 – 8 класса точности.

Комплектация

• шпоночная фреза;
• упаковка.
