ГОСТ 3266-81

ГОСТ 3266-81 Группа Г23
Межгосударственный стандарт. Метчики машинные и ручные. Конструкция и размеры
Machine and hand taps. Design and dimensions

МКС 25.100.50 ОКП 39 1300 Дата введения 1982-07-01

Постановлением Государственного комитета СССР по стандартам от 29 января 1981 г. N 328 срок введения установлен с 01.07.82. Взамен ГОСТ 3266-71
Издание (февраль 2003 г.) с Изменением N 1, принятым в январе 1999 г. (ИУС 4-99)
Изменение N 1 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 6 от 21.10.94)

За принятие изменения проголосовали.

Наименование государства	Наименование национального органа по стандартизации
Азербайджанская Республика	Азгосстандарт
Республика Армения	Армгосстандарт
Республика Беларусь	Госстандарт Беларуси
Грузия	Грузстандарт
Республика Казахстан	Госстандарт Республики Казахстан
Киргизская Республика	Киргизстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

1. Настоящий стандарт распространяется на машинные метчики и ручные метчики для нарезания метрической резьбы по ГОСТ 24705-81*, трубной резьбы по ГОСТ 6357-81 и дюймовой резьбы поОСТ НКТП 1260.
* На территории Российской Федерации действует ГОСТ 24705-2004. — Примечание изготовителя базы данных.

Требования стандарта являются обязательными, кроме пп.4, 8, 10-12.
(Измененная редакция, Изм. N 1).

2. Метчики должны изготовляться одинарными и комплектными для сквозных и глухих отверстий.

3. Конструкция и размеры метчиков должны соответствовать:

коротких метчиков с усиленным хвостовиком для метрической резьбы — указанным на черт.1 и в табл.1;
коротких метчиков с шейкой для метрической резьбы — указанным на черт.2 и в табл.2;
коротких метчиков с проходным хвостовиком для метрической резьбы — указанным на черт.3 и в табл.3;
метчиков для метрической резьбы с проходным удлиненным хвостовиком — указанным на черт.3 и в табл.4;
комплектных метчиков из трех штук для метрической резьбы — указанным на черт.3 и в табл.5;
метчиков для дюймовой резьбы 1/4? — 3/8? — указанным на черт.2 и в табл.6;
метчиков для дюймовой резьбы 7/16? — 2? — указанным на черт.3 и в табл.6;
метчиков для трубной резьбы — указанным на черт.3 и в табл.7

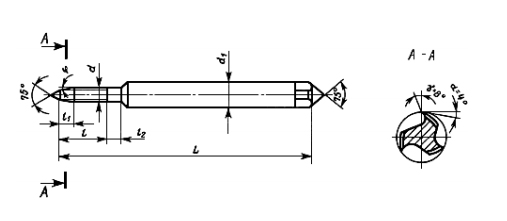

Черт.1

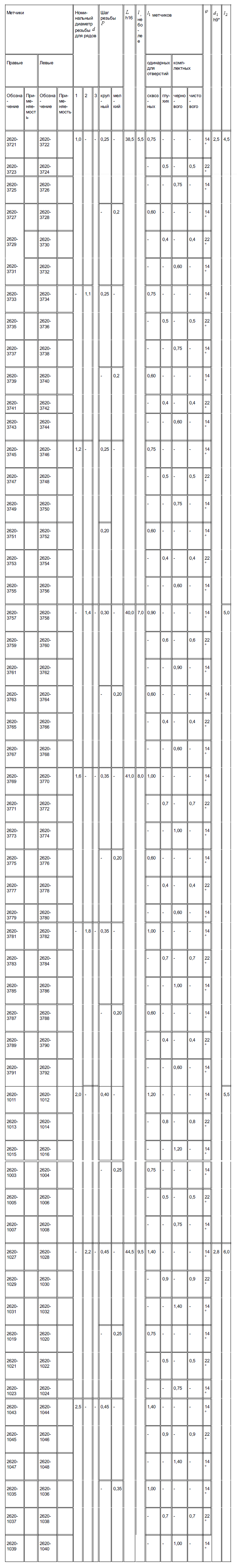

Таблица 1 Короткие метчики с усиленным хвостовиком для метрической резьбы
(img) Размеры в мм

* Предельные отклонения размера d для хвостовиков в посадочной части: повышенной точности — h9, нормальной точности — h11.

Исполнение 1

Исполнение 2
для диаметров d₁ больше или равных 15 мм

* Для метчиков диаметром d₁ < 3,5 мм — ?=8°, диаметром d₁ > 3,5 мм — ?=10°
** Размер для справок
Черт.2

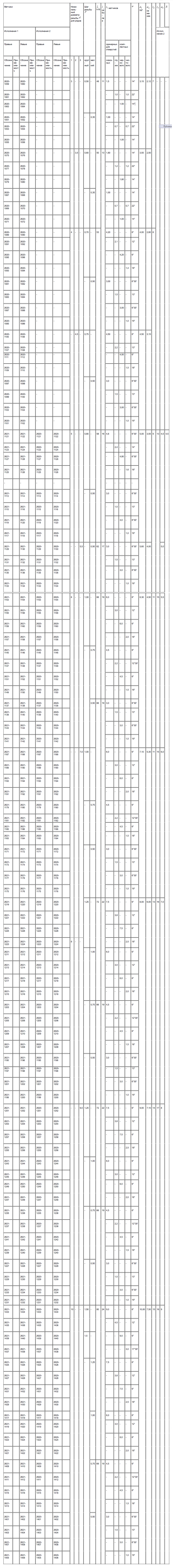

Таблица 2 Короткие метчики с шейкой для метрической резьбы
(img) Размеры в мм

* Предельные отклонения размера для хвостовиков в посадочной части: повышенной точности — h9, нормальной точности h11.
Примечание. Для метчиков с шейкой допускается увеличение длины рабочей части до (l+(l₂/2) .
Исполнение 1

* Для метчиков диаметром d₁ ? 3,5 мм — ?=8°. Для метчиков диаметром диаметром d₁ ? 3,5 мм — ?=10°.
.
** Размер для справок.
Исполнение 2

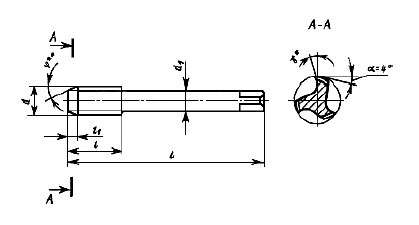

Черт.3

Короткие метчики с проходным хвостовиком для метрической резьбы

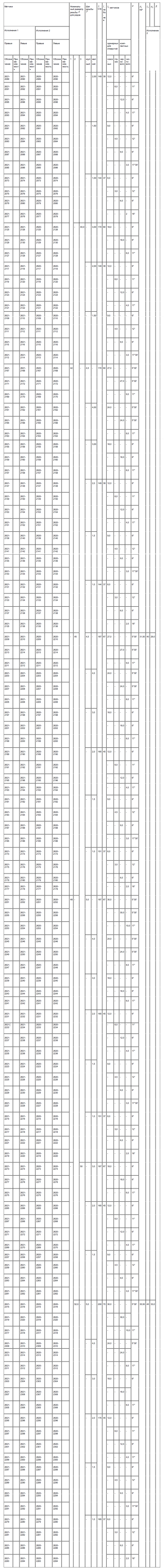

Таблица 3(часть 1)
Таблица 3(часть 2)
Таблица 3(часть 3)
Таблица 3(часть 4)
(img) Размеры в мм

* Предельные отклонения размера d для хвостовиков в посадочной части: повышенной точности h9, нормальной точности — h11.

Метчики с проходным удлиненным хвостовиком для метрической резьбы

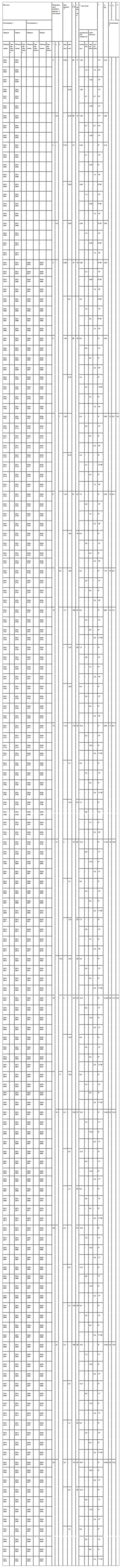

Таблица 4
(img) Размеры в мм

* Предельные отклонения размера d для хвостовиков в посадочной части: повышенной точности — h9, нормальной точности — h11.

Метчики комплектные из трех штук для метрической резьбы

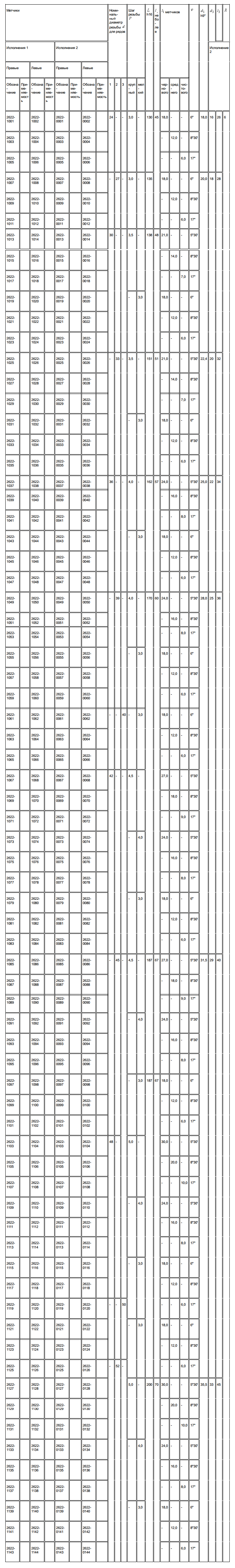

Таблица 5
(img) Размеры в мм

* Предельные отклонения размера для хвостовиков в посадочной части: повышенной точности — h9, нормальной точности — h11.

Примечание. Допускается изготовлять метчики диаметром 12 мм с обратными центрами.

Пример условного обозначения короткого метчика с проходным хвостовиком для метрической резьбы номинальным диаметром 8 мм, шагом 1,25 мм, длиной 72 мм, 2-го класса точности исполнения 1, правого: Метчик 2621-2535.2 ГОСТ 3266-81
То же, левого: Метчик 2621-2536.2 ГОСТ 3266-81

Метчики для дюймовой резьбы
Таблица 6
(img) Размеры в мм

* Предельные отклонения размера d для хвостовиков в посадочной части: повышенной точности — h9, нормальной точности — h11.

Примечание. Для метчиков с шейкой допускается увеличение длины рабочей части до (l+l₂/2) .
Пример условного обозначения чистового метчика с номинальным диаметром резьбы d=1/2? степени точности правого, исполнения 2: 2624-0159. D ГОСТ 3266-81
То же, исполнения 1: 2625-0159. D ГОСТ 3266-81

Метчики для трубной резьбы
Таблица 7
(img) Размеры в мм

* Предельные отклонения размера d для хвостовиков в посадочной части: повышенной точности — h9, нормальной точности — h11.

Пример условного обозначения чистового метчика с обозначением размера резьбы 1/2? степени точности А2, исполнения 1 правого: 2625-0029.А2 ГОСТ 3266-81
То же, левого: 2625-0030.А2 ГОСТ 3266-81
(Измененная редакция, Изм. N 1).

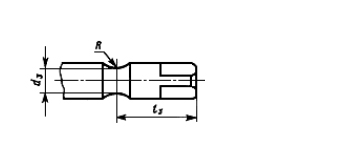

4. На метчиках с номинальным диаметром резьбы d?10 мм допускается кольцевая проточка, указанная на черт.4

Черт.4

5. Одинарные метчики для глухих отверстий предназначены для нарезания резьбы в отверстиях, допускающих увеличенный сбег резьбы, по сравнению с указанным в ГОСТ 10549-80.

6. Размеры квадратов — по ГОСТ 9523-84.
Предельные отклонения длины квадрата метчиков для хвостовиков диаметров, мм, должны быть не более:до 18 ±0,8; св. 18 ±1,6.

5, 6. (Измененная редакция, Изм. N 1).

7. Центровые отверстия формы A и R — по ГОСТ 14034-74.

8. Метчики для метрической резьбы с номинальным диаметром резьбы от d 3 до 10 мм и метчики для дюймовой резьбы от 1/4? до 3/8? по соглашению с потребителем допускается изготовлять без шейки с диаметрами хвостовиков по табл.8.

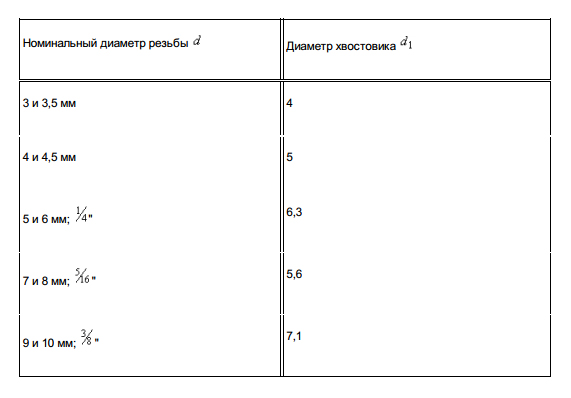

Таблица 8


9. Допуски на резьбу метчиков для метрической резьбы — по ГОСТ 16925-93, метчиков для дюймовой резьбы — по ГОСТ 7250-60, метчиков для трубной резьбы — по ГОСТ 19090-93.

10. По согласованию с потребителем допускается изготовлять метчики с передними и задними углами, отличающимися от указанных в стандарте. Метчики с диаметрами резьбы от 1 до 1,6 мм допускается изготовлять острозаточенными с задним углом ? = 25°.

11. Число зубьев и размеры профиля стружечных канавок указаны в рекомендуемом приложении 1.

12. Значения передних углов метчиков в зависимости от обрабатываемого материала указаны в приложении 2.

13. Технические требования — по ГОСТ 3449-84.

14. Размеры метчиков с проходным хвостовиком для метрической резьбы диаметром свыше 52 мм по ИСО 529-93 приведены в приложении 3. (Введен дополнительно, Изм. N 1).

Приложение 1 (рекомендуемое). Профили стружечных канавок метчиков

Приложение 1
Рекомендуемое

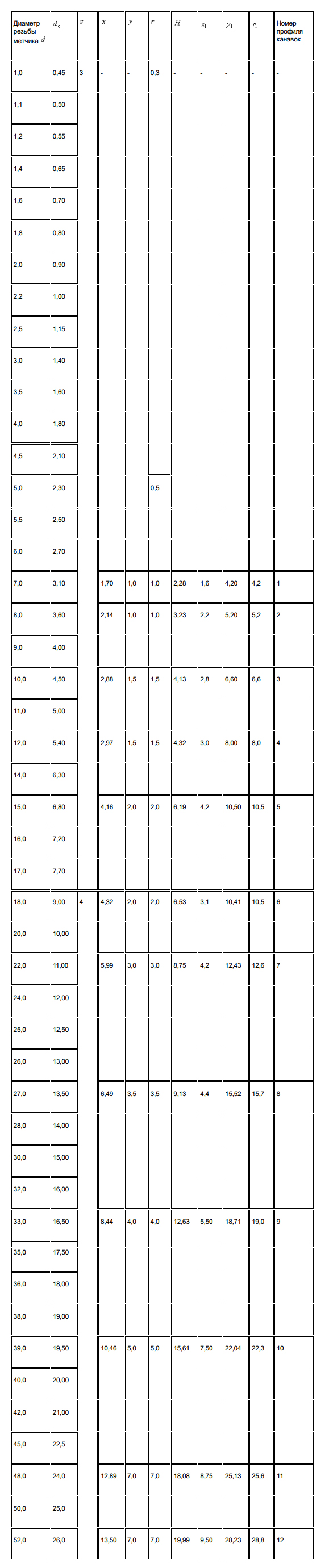

Размеры профилей стружечных канавок приведены на чертеже и в табл.1-3
Для диаметров резьбы d ? 5,5 мм Для диаметров резьбы d > 5,5 мм

Примечание. По согласованию с потребителем допускается изготовлять метчики для диаметров резьбы от 6 до 17 мм с числом зубьев z = 4

Для метрической резьбы
Таблица 1
(img) Размеры в мм

Для дюймовой резьбы

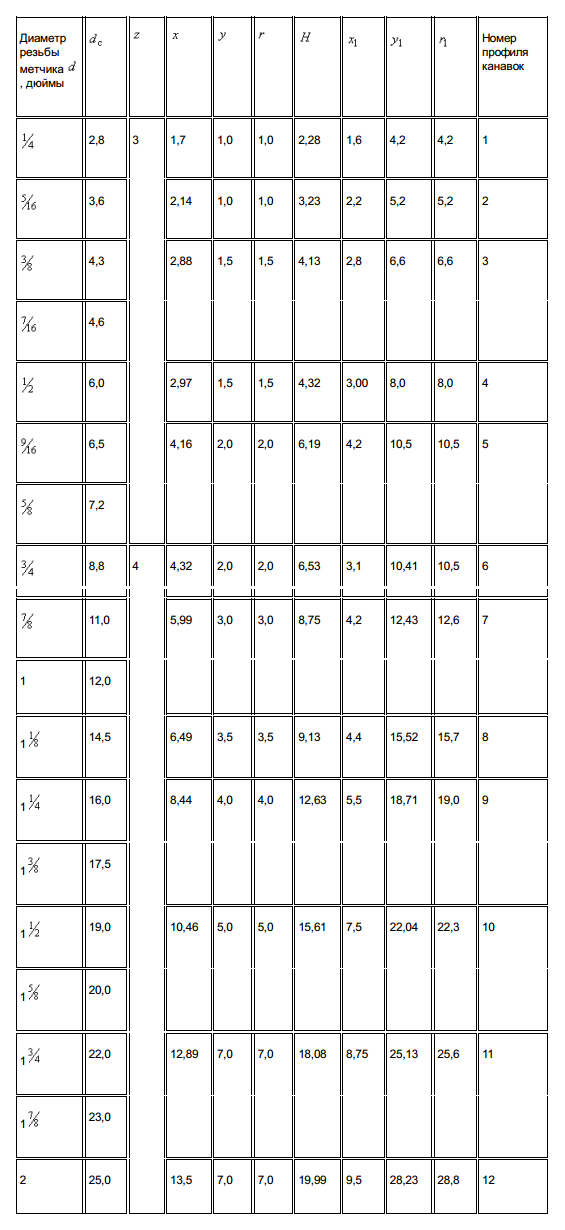

Таблица 2
(img) Размеры в мм

Для трубной резьбы

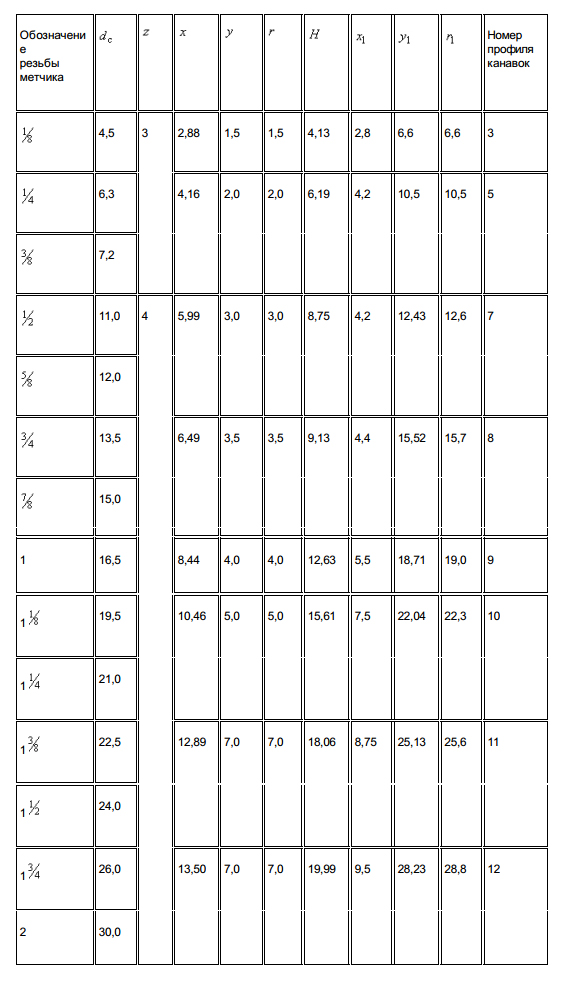

Таблица 3
(img) Размеры в мм

Приложение 2 (справочное). Значения передних углов машинно-ручных метчиков в зависимости от обрабатываемых материалов

Приложение 2
Справочное

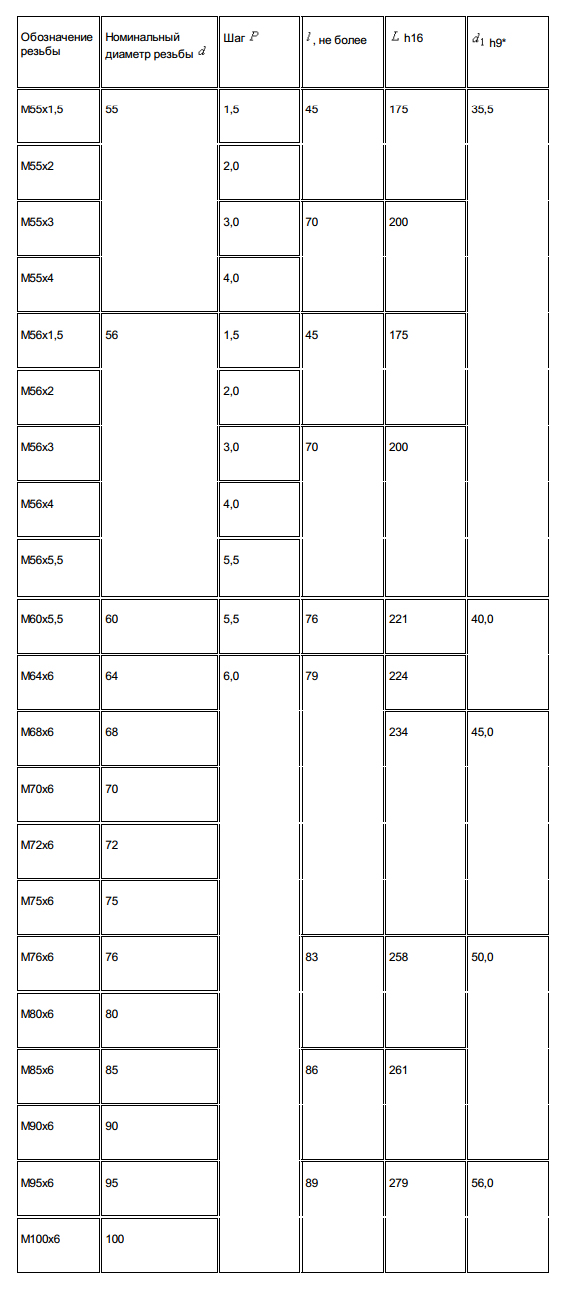

Приложение 3 (обязательное). Размеры метчиков диаметром свыше 52 мм ПО ИСО 529-93

Приложение 3
Обязательное

* Предельные отклонения размера для хвостовиков в посадочной части: повышенной точности — h9, нормальной точности — h11.

Приложение 3. (Введено дополнительно, Изм. N 1)
Электронный текст документа подготовлен ЗАО «Кодекс» и сверен по: официальное издание М.: ИПК Издательство стандартов, 2003
