ГОСТ 10903-77

ГОСТ 10903-77 Группа Г23
Межгосударственный стандарт сверла спиральные с коническим хвостовиком. Основные размеры
Twist drills with taper shank. Basic dimensions
МКС 25.100.30 ОКП 39 1221 Дата введения 1979-01-01

Информационные данные

1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров от 14.10.77 N 2443

3. Стандарт полностью соответствует СТ СЭВ 275-87

4. Взамен ГОСТ 10903-64, МН 5808-65

5. ссылочные нормативно-технические документы

6. Ограничение срока действия снято Постановлением Госстандарта от 22.07.82 N 2776

7. Издание с Изменениями N 1, 2, утвержденными в июле 1982 г., апреле 1988 г. (ИУС 11-82, 7-88)

1. Настоящий стандарт распространяется на спиральные сверла с коническим хвостовиком диаметром от 5 до 80 мм.
Стандарт соответствует международному стандарту ИСО 235-1-75 в части, касающейся размеров диаметров.
Стандарт полностью соответствует СТ СЭВ 275-87.
(Измененная редакция, Изм. N 2).

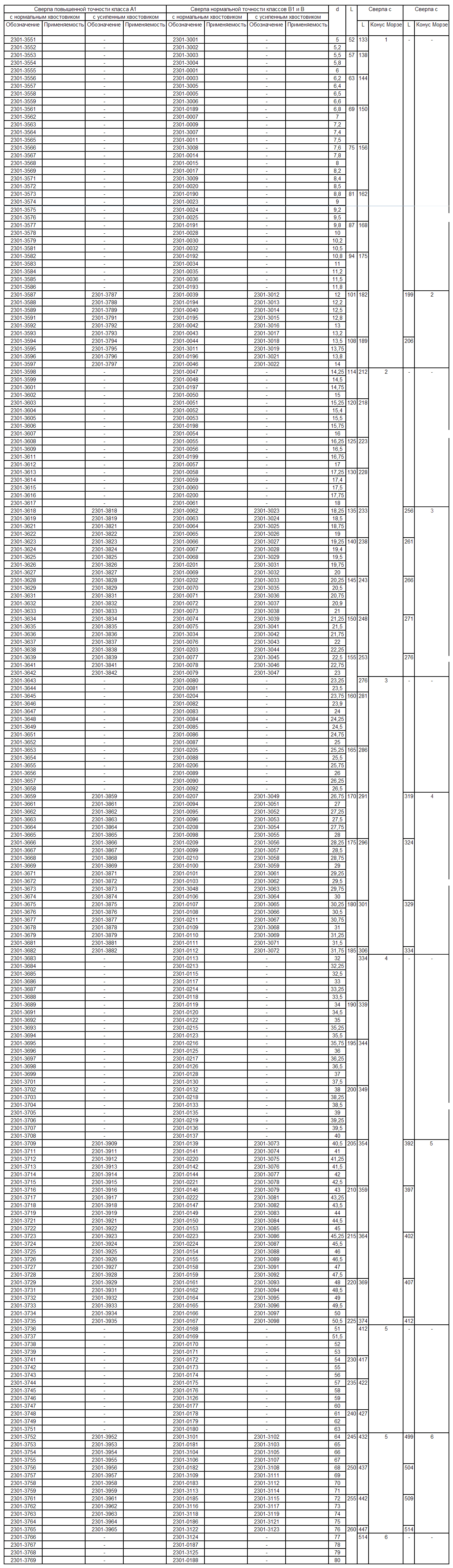

2. Основные размеры сверл должны соответствовать указанным на чертеже и в таблице.

Пример условного обозначения сверла повышенной точности, диаметром d=15 мм с нормальным хвостовиком, класса точности А1:
Сверло 2301-3602-А1 ГОСТ 10903-77
Пример условного обозначения сверла нормальной точности, диаметром d=15 мм с нормальным хвостовиком, класса точности В:
Сверло 2301-0050 ГОСТ 10903-77
То же, класса точности В1:
Сверло 2301-0050-В1 ГОСТ 10903-77
Примечание. Для сверл с левым направлением спирали к условному обозначению добавляется буква Л.
(Измененная редакция, Изм. N 1, 2).

3. Размеры конусов Морзе — по ГОСТ 25557.

4. Технические требования — по ГОСТ 2034.

5. Сверла могут выполняться как с шейкой, так и без нее. Размеры шейки не регламентируются.

5а. Направление спирали сверла — правое. Сверла с левым направлением спирали изготовляются по согласованию с потребителем.
(Введен дополнительно, Изм. N 2).

6. Конструктивные элементы и геометрические параметры режущих элементов сверл — по ГОСТ 4010.

7. Основные размеры сверл с промежуточными диаметрами, отличающимися от регламентируемых в стандарте, указаны в приложении.
(Введен дополнительно, Изм. N 2).

Приложение (справочное). Основные размеры сверл с промежуточными диаметрами
Приложение (справочное)
Основные размеры сверл с промежуточными диаметрами, отличающимися от регламентируемых в стандарте, должны соответствовать указанным в таблице.

Длины L и l могут изменяться в пределах одного интервала диаметров между минимальным и максимальным значениями, соответствующими приведенным в таблице для ближайшего нижнего и верхнего пределов интервала (с увеличением или уменьшением в случае, когда рассматривается полная длина на разность между длинами двух конусов, если конус, сочетавшийся с одним из двух соседних интервалов, больше или меньше, чем конус в рассматриваемом интервале).

Например, для диаметра 15 мм длина L может изменяться между 108 и 120 мм при номинальном значении 114 мм с допуском ±6 мм. Так как допуск на длину L такой же, как на длину (±6 мм), то может изменяться между 206 и 218 мм при номинальном значении 212 мм.

Приложение. (Введено дополнительно, Изм. N 2). Текст документа сверен по: официальное издание Сверла спиральные. Часть 1: Сб. ГОСТов. — М.: ИПК Издательство стандартов, 2003
