Рис. 1 Обработка отверстия конической зенковкой
Параметры инструмента
Зенковки под винт с потайной головкой различаются диаметром и углом конуса. Диаметр подбирается с учетом размеров отверстия, варьируется в пределах от 5 до 80 мм. При выборе угла учитываются параметры устанавливаемых метизов.
| зенковки | Тип крепежа | Изображение |
| 60 градусов | Профильные крепежи, используемые при сборке техники и оборудования. |
|
| 90 градусов | Шурупы и винты с потайными головками, изготавливаемые по российским стандартам. |
|
| 120 градусов | Вытяжные заклепки, крепежи для авиационной и космической промышленности |
|
Также изготавливается инструмент с 75-градусным конусом. Он используется реже остальных, востребован при работе с метизами в подходящем исполнении.
Перед началом серийных работ подготавливаются контрольные отверстия. Они позволяют определить правильность настройки оборудования и подбора инструмента.
Подбор зенковок
Зенковка под потайной винт создает углубление, повторяющее контур головки крепежа. При подборе инструмента учитывается диаметр резьбы, размерность головки метиза, предельные отклонения и прочие факторы.

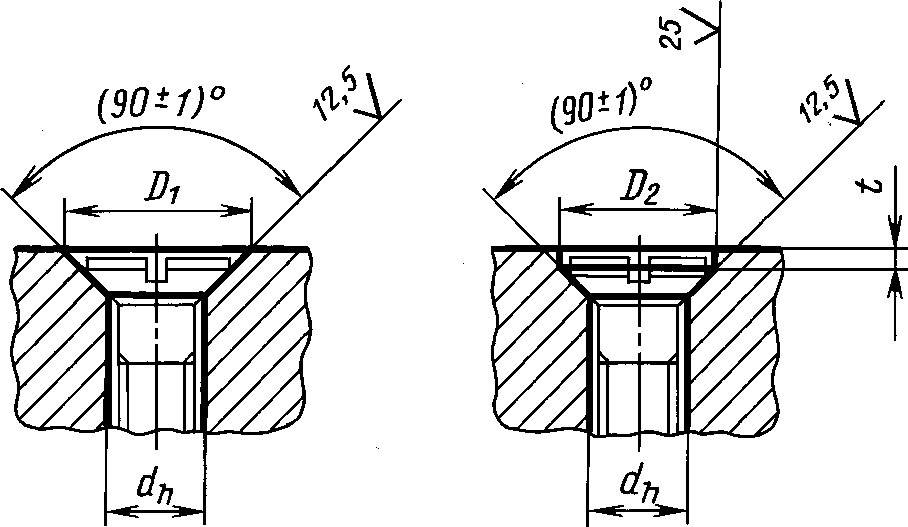

Рис. 2 Параметры узла «винт - резьбовое отверстие»
Для выбора диаметра и угла зенковки под потайной винт используются сводные таблицы. В них содержатся регламентные значения, установленные действующими нормами.
Таблица 1. Подбор зенковки в соответствии с параметрами крепежа
Исполнение
Производители изготавливают зенковки под винт по ГОСТ 14953-80. Стандарт регламентирует параметры инструмента, содержит сведения об 11 типах зенковок. По исполнению хвостовика выделяют три вида изделий. Рабочая часть представлена в двух вариациях: с отверстием поперечного типа и с несколькими режущими кромками. Первый вариант инструмента имеет проем, проходящий через рабочий конус. Он обеспечивает качественный отвод стружки, способствует эффективной работе с деревом, пластиком и мягкими металлами. Также удаляются заусенцы и прочие незначительные дефекты, оставшиеся после сверления.
Рис. 3 Зенковки с отверстиями поперечного типа
Инструмент с несколькими режущими кромками ориентирован на металлы и сплавы. Он устойчив к интенсивному нагреву и механическому воздействию, производится из стали HSS, ВК8, Р18, Р6М5 и др. Количество режущих кромок зависит от исполнения, варьируется от 3 до 12.
Рис. 4 Зенковки с несколькими режущими кромками
Приобрести качественные зенковки отечественного и зарубежного производства поможет интернет-магазин «РИНКОМ». Мы предлагаем функциональные решения для бытовых и промышленных нужд. В ассортименте зенковки под винт М3 и зенковки под винт М5 с потайной головкой. Продукция представлена штучными изделиями и наборами для широкого спектра работ.
