Виды оправок

Оправки для фрезерных станков

Оправки для фрез соединяют металлорежущий инструмент со шпинделем станка. Они обеспечивают соосность элементов и качественную передачу крутящего момента. Оснастка доступна в неразборном и модульном исполнении, имеет особую конструкцию для каждого типа инструмента.

Исполнение оправки	Изображение	Исполнение оправки	Изображение

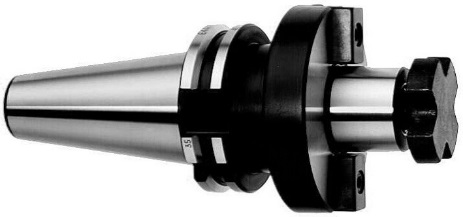

Для торцевых фрез		Для концевых фрез

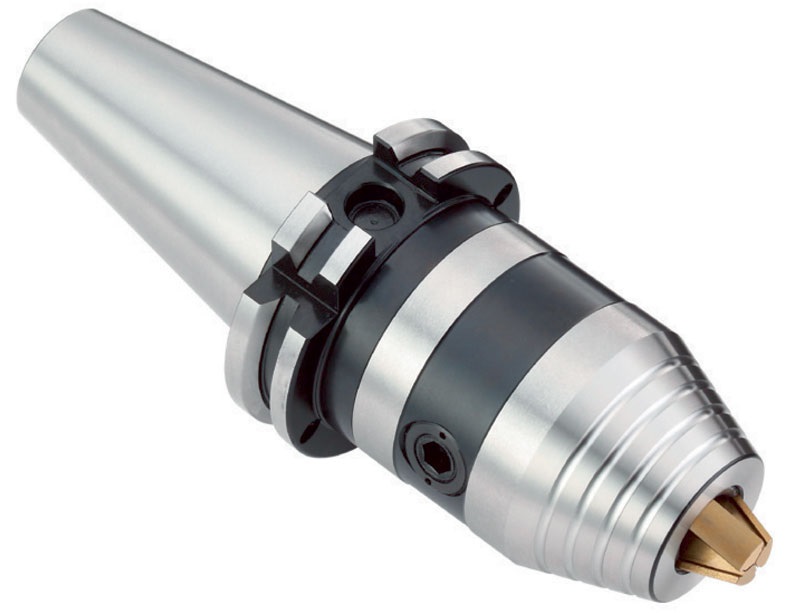

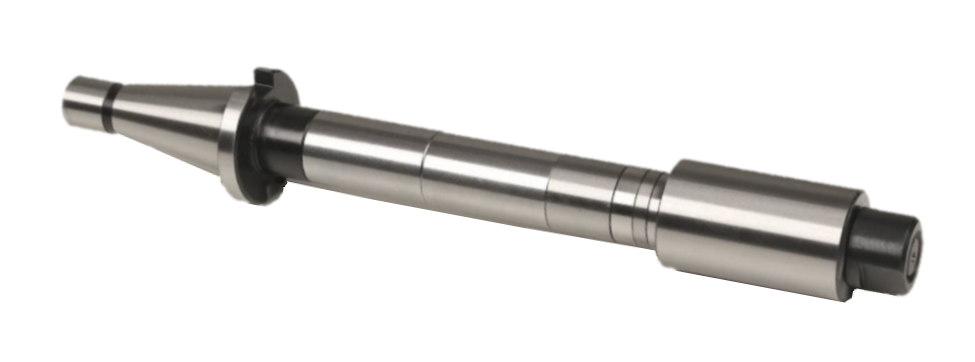

Для цилиндрических фрез		Для сверл

Отдельного внимания заслуживают оправки для фрез, работающие с СОЖ. Производители предлагают решения 3 типов: AD – с одним отверстием в центральной части, B – с двумя отверстиями на торцах, ADB – комбинированный вариант.

Исполнение	Изображение	Исполнение	Изображение	Исполнение	Изображение
AD		В		ADB

Получить исчерпывающие сведения об исполнении фрезерных оправок поможет соответствующая статья на нашем сайте.

Оправки для токарных станков

Оправки для токарных станков – обширная группа изделий. Они представлены контрольными, расточными, антивибрационными, кулачковыми, центровыми и мембранными моделями. Также в наличии функциональные планшайбы.

Контрольные оправки

Контрольные оправки для станков используются при геометрических проверках. С их помощью выявляют:

• отклонение от оси;
• биение;
• избыточный вылет заготовки и т.д.

Изделия совместимы с классическими станками и оборудованием с ЧПУ.

Предлагаются цилиндрические решения, модели с конусом Морзе и особым вариантом крепления. Для каждого типа оснастки предусмотрена отдельная маркировка.

Маркировка	Изображение	Чертеж	Маркировка	Изображение	Чертеж

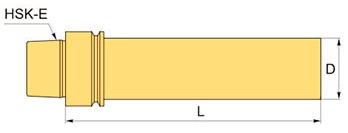

МТ			HSK-E
ВТ и SK			HSK-F

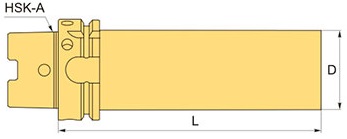

HSK-A

Оправки устанавливаются в патрон, закрепляются задней бабкой при необходимости. В дальнейшем происходит тестовый запуск оборудования с контрольными операциями.

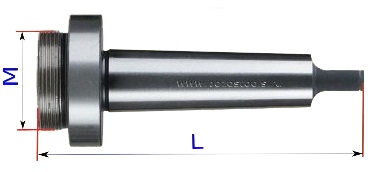

Расточные оправки

Оправка токарная расточная задействуется при расширении отверстий. С ее помощью изменяется диаметр и глубина, проводятся операции по выпуску новых и модернизации существующих деталей. Изделие содержит хвостовик и посадочный паз со стопорным устройством. Последнее закрепляет резец или расточный блок.

Исполнение	Изображение	Исполнение	Изображение

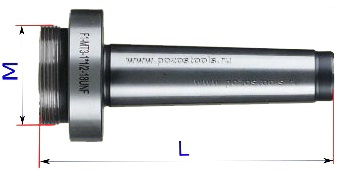

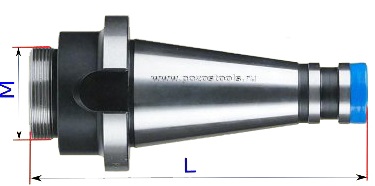

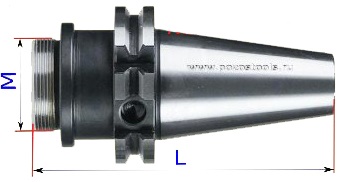

Конус Морзе с лапкой DIN 228		DIN 2080

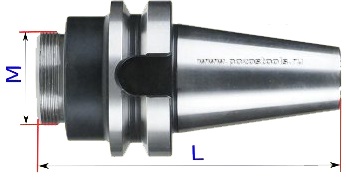

Конус Морзе с резьбовым отверстием без лапки DIN 228		MAS403-BT

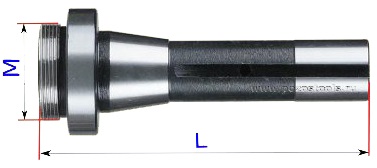

R8		DIN 69871

Широкая вариативность расточных оправок позволяет подобрать решение для любого станка и типа обрабатываемой заготовки.

Антивибрационные оправки

Антивибрационные оправки препятствуют появлению колебаний. Для этого внутри их корпуса содержится демпфирующий механизм. Он поглощает вибрации, обеспечивая плавный ход инструмента и высокую точность обработки.

Изделия производятся из легированной стали повышенной прочности. Выбор материала обусловлен сложными условиями эксплуатации.

Оправки комплектуются виброгасителями 2 видов

Тип виброгасителя	Изображение	Тип виброгасителя	Изображение
Стандартный динамический виброгаситель		Динамический виброгаситель ударного действия

Наряду с перечисленными решениями доступны инерционные динамические гасители, пружинные и маятниковые модели.

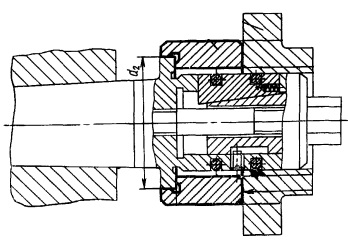

Кулачковые шпиндельные оправки

Оправки для патронов. Они представлены зажимными приспособлениями, удерживающими заготовку, оптимальны для толстостенных деталей. Продукция изготавливается в соответствии с ГОСТ 17528-72, поддерживает механическую и пневматическую фиксацию.

Способ фиксации	Изображение	Способ фиксации	Изображение
Механический		Пневматический

По специфике совместимых деталей оправки делятся на прямые, обратные и накладные. Первые предназначены для работы с малыми компонентами, вторые – с большими, третьи – с габаритными цилиндрическими заготовками. Также в наличии сборные решения, меняющие исполнение с обратного на прямое.

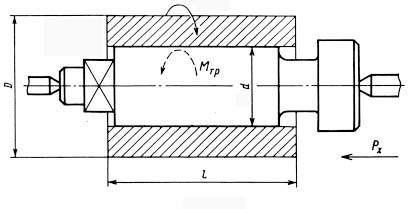

Центровые оправки

Центровые оправки взаимодействуют с осевыми деталями. Они фиксируют заготовки с цилиндрическими отверстиями, обеспечивая их равномерное вращение без смещений.

Производители предлагают решения в 5 вариациях.

Тип оправки	Чертеж оправок	Тип оправки	Чертеж оправок
Гладкая конусная оправка		Базовая конусная оправка

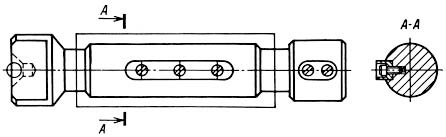

Гладкая оправка со шпонкой		Гладкая центровая оправка
Цилиндрическая оправка под запрессовку

Оснастка получила распространение при выполнении ответственных работ. Она существенно снижает риск дефектов и обеспечивает хорошую повторяемость операций.

Мембранные оправки

Мембранные оправки предназначены для точной центровки заготовок. С их помощью обеспечивается качественное позиционирование деталей, предотвращаются вибрации и сдвиги. Погрешность при закреплении не превышает 0,06 мм.

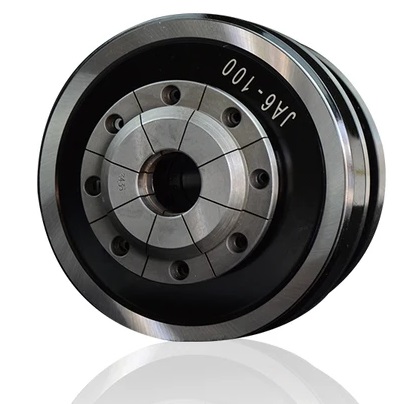

Рис. 1 Мембранная оправка

Планшайбы

Планшайбы представлены вспомогательными приспособлениями. Они фиксируются на шпинделе передней бабки станка, используются для работы с крупными асимметричными заготовками. Основную сложность при эксплуатации изделий представляет центрирование.

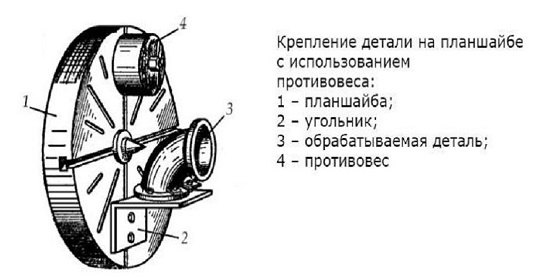

Рис. 2 Планшайба с обрабатываемыми элементами

В продаже планшайбы 6 типов.

Исполнение	Описание	Изображение

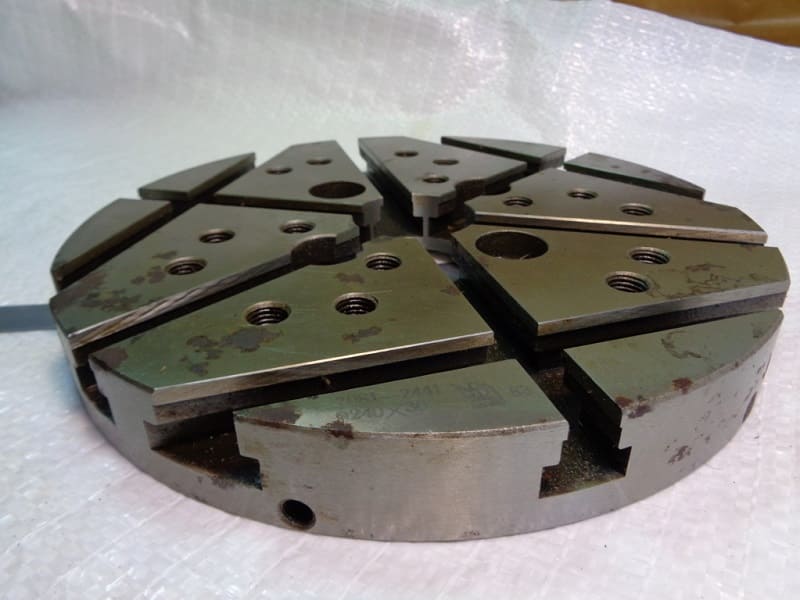

С Т-образными пазами	Решения с крепежными проемами Т-образной формы. Для дополнительной фиксации деталей предусмотрены резьбовые отверстия.
Со сквозными пазами	Оснастка для расточных операций, работающая с винтовыми прихватами. Заготовки крепятся с лицевой и обратной стороны.

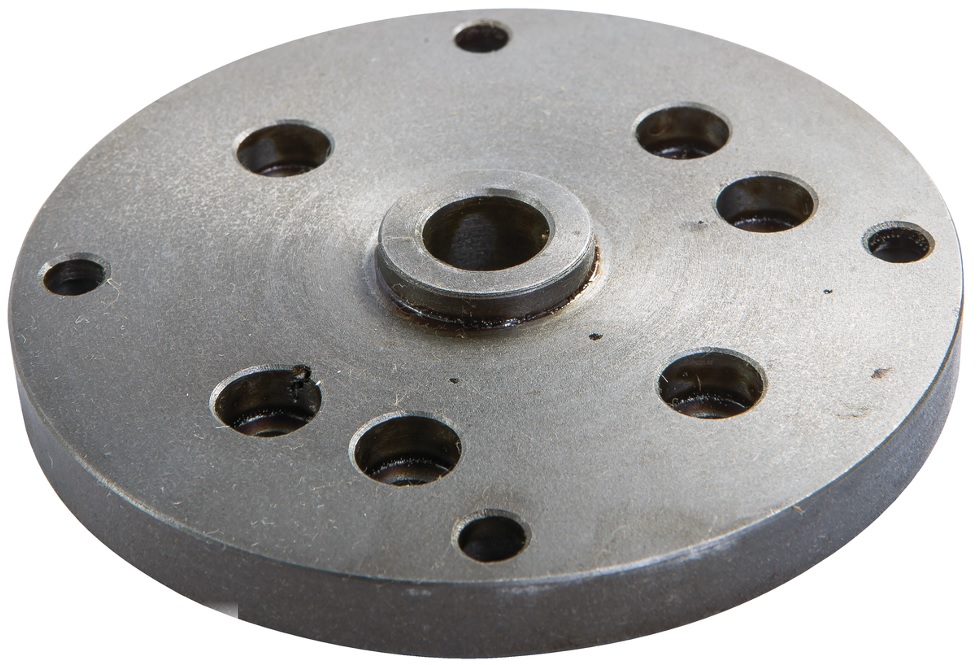

Со сквозными отверстиями	Изделия с центральным резьбовым отверстием и множеством мелких вокруг него. Первое используется для фиксации на шпинделе, второе – для закрепления деталей.

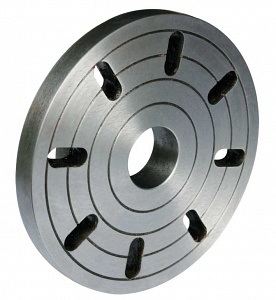

Поводковые планшайбы	Планшайбы с крупным центральным отверстием, прорезями и ступицами. Для крепления детали используются хомуты.

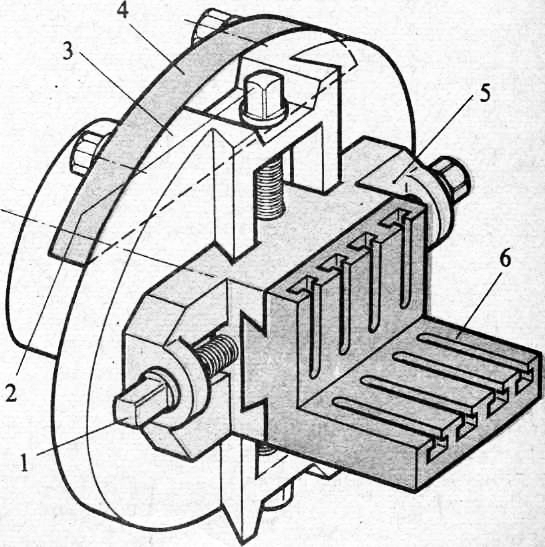

С угольниками	Модели с угольником в лицевой части. Он позиционируется и закрепляется посредством винта, содержит Т-образные проемы для крепления компонентов.

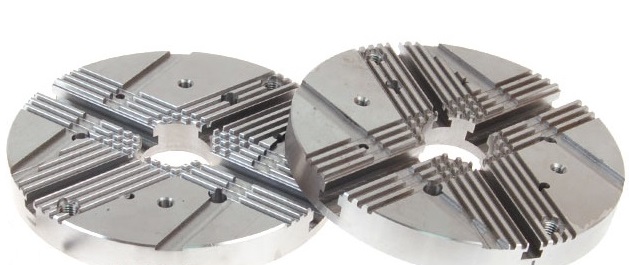

Универсальные	Устройства, сочетающие функционал нескольких планшайб.

Универсальная оснастка оптимальна для мелкосерийного производства. Она используется при выпуске экспериментальных заготовок и выполнении уникальных операций.
