Установка деталей на токарном станке

Выделяют следующие способы установки деталей на токарном станке.

• Посредством патрона.
• В патроне и заднем центре.
• В рамках патрона, заднего центра и люнета.
• На оправке.
• С применением планшайбы.
• С использованием угольника.

Каждый метод установки деталей на токарном станке обладает собственными особенностями.

Установка деталей в патроне

Для работы с деталями умеренной длины достаточно усилий, создаваемых патроном.

Тип патрона	Специфика фиксации	Изображение
Двухкулачковый	Патрон для работы с заготовками, не требующими точного центрирования.

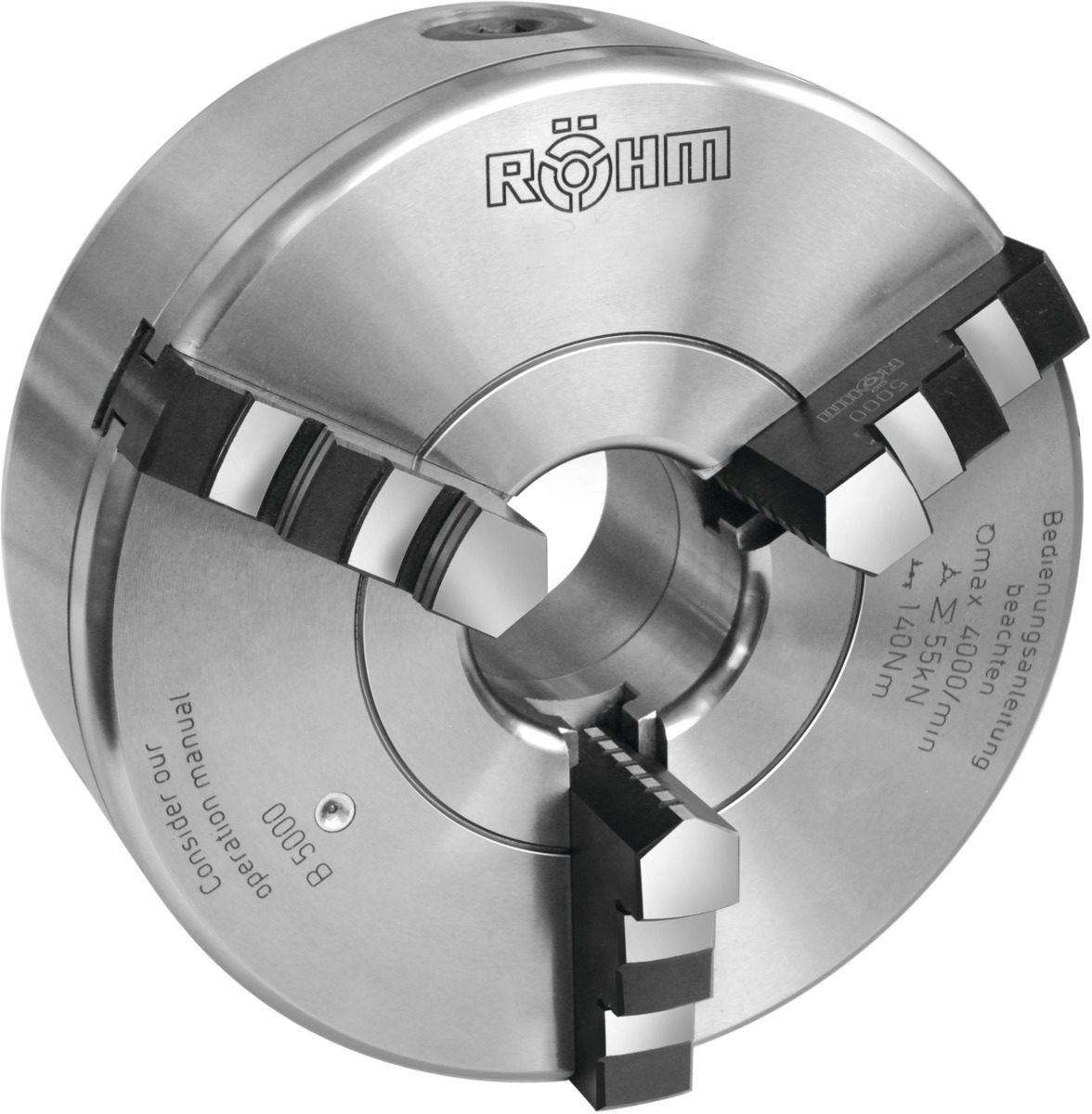

Трехкулачковый	Самоцентрирующиеся патроны, работающие с деталями круглой и шестигранной формы.

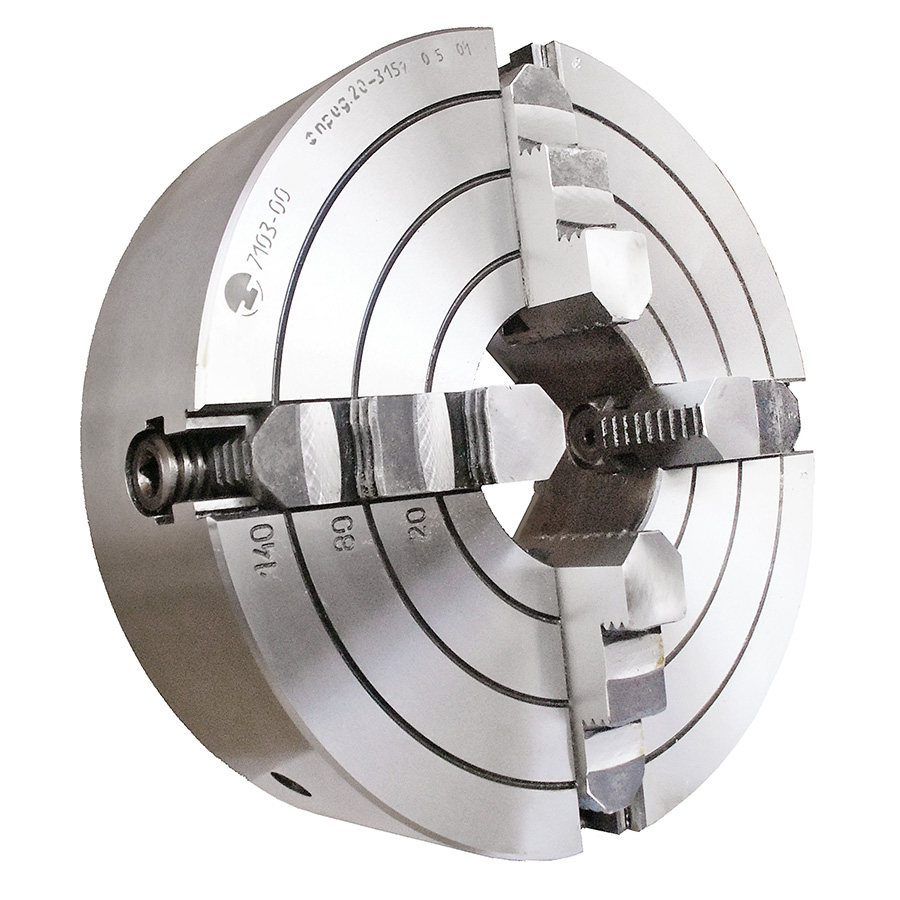

Четырехкулачковый	Патроны для сложных заготовок. Перемещение каждого кулачка осуществляется отдельным винтом.
Шестикулачковый	Особый вид самоцентрирующихся патронов со сниженным усилием прижатия. Оптимальное решение для тонкостенных заготовок.

Базовый способ установки детали в токарном патроне изображен на схеме 1.

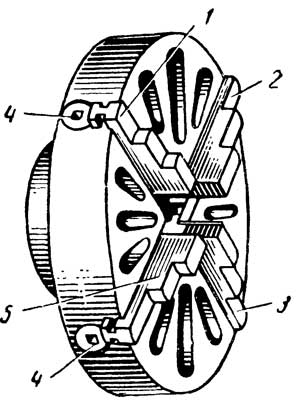

Схема 1 Установка детали в четырехкулачковом патроне

Работы выполняются в определенной последовательности.

• Используя регулировочные винты 4, мастер отводит кулачки от центра.
• В образовавшийся проем устанавливается заготовка.
• Посредством регулировочных винтов происходит последовательное прижатие кулачков 1, 3, 5.

Наличие регулировочного винта на каждый кулачок позволяет работать с нетиповыми компонентами. Патрон упрощает изготовление валов, переходников и прочих сложных изделий.

Для проверки правильности установки заготовки используют чертилку Рейсмуса. Ее подводят к детали на расстояние 0,3 – 0,5 мм, после чего запускают патрон на малых оборотах. Мастер следит за размером зазора в ходе вращения компонента. При необходимости один из кулачков отпускают, а другой – притягивают.

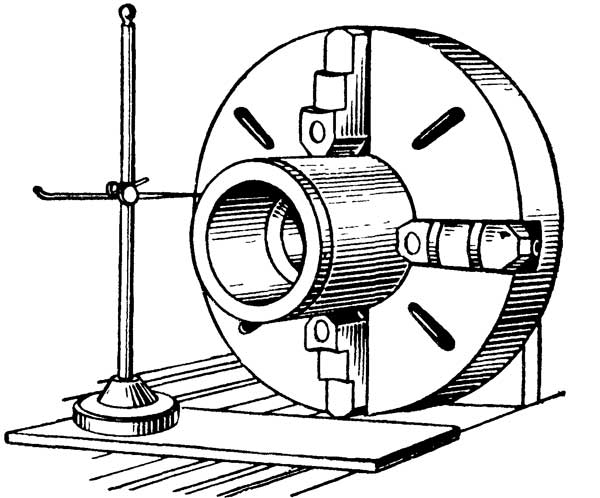

Рис. 1 Проверка правильности установки детали

На прочих типах патронов кулачки перемещаются одновременно. Операция выполняется при помощи одного винта, расположенного на боковой поверхности. Такой подход упрощает процедуру, но исключает работу со сложными элементами.

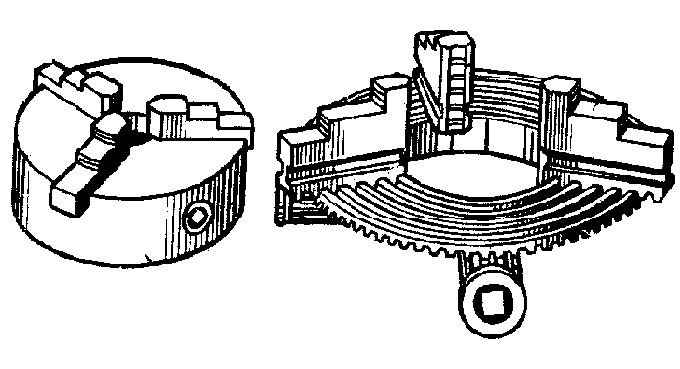

Рис. 2 Устройство трехкулачкового патрона

Получить дополнительную информацию о патронах поможет соответствующая статья на нашем сайте.

Размещение деталей в патроне и заднем центре

Обработка заготовок увеличенной длины предполагает использованием заднего центра. Он позволяет сохранить соосность, обеспечивает надежное удержание компонента.

Тип центра	Изображение
Типовой центр токарного станка для крепления и обтачивания гладких заготовок.
Упорный полуцентр для подрезки торца заготовки и выполнения аналогичных операций.
Центр со сферическим концом для работы с длинными конусами.

Наконечники большинства центров выполнены из твердых сплавов. Это повышает износостойкость компонентов, снижает риск их непредвиденной поломки.

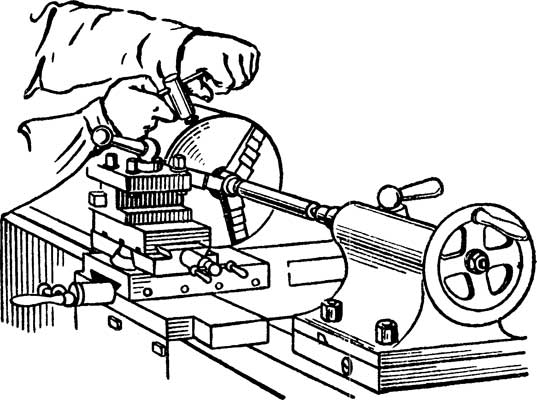

Рис. 3 Установка детали в патроне и заднем центре

Фиксация деталей с использованием патрона, заднего центра и люнета

Люнет – дополнительная удерживающая конструкция, используемая при работе с компонентами малого диаметра и низкой жесткости. Оснастка предотвращает прогиб заготовки, снижает риск механического повреждения при обработке.

Выделяют подвижные и неподвижные люнеты. Подвижные модули крепятся на продольном суппорте токарного станка. Это позволяет перемещать люнет соразмерно движению режущего инструмента.

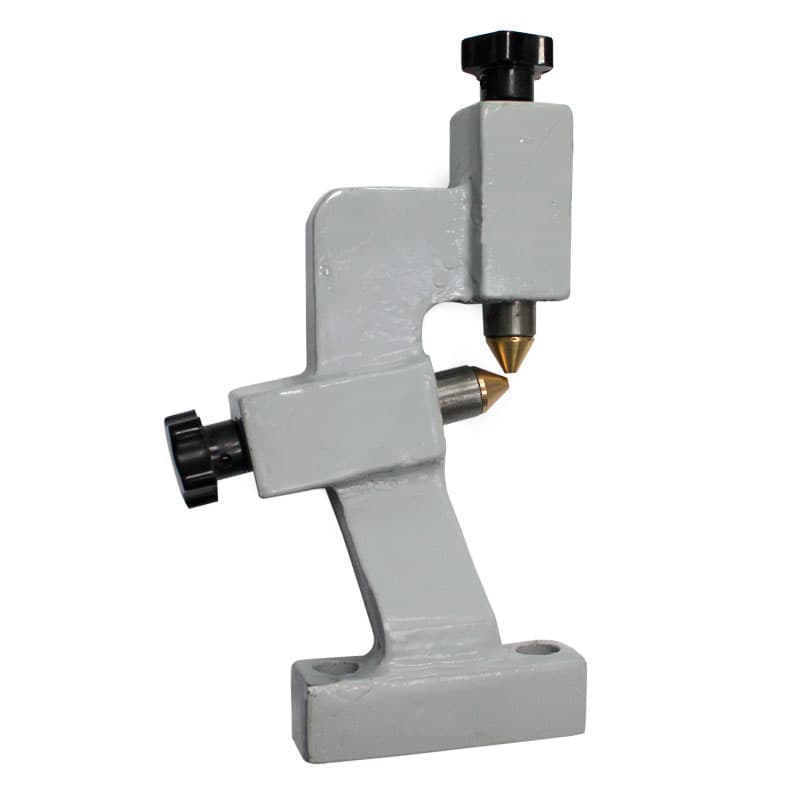

Рис. 4 Подвижный люнет

Неподвижные люнеты крепятся на станину. Оснастка не перемещается в процессе обработки, поддерживает заготовку в выбранных точках.

Рис.5 Неподвижный люнет

Закрепление заготовок с использованием оправок

Оправки упрощают работу с деталями, имеющими отверстие. Оснастка устанавливается в патрон, обеспечивает качественную фиксацию заготовки без риска повреждения.

При работе с отверстиями, имеющими жесткие допуски, используются гладкие центровые оправки. Крепление заготовки осуществляется напрессовкой.

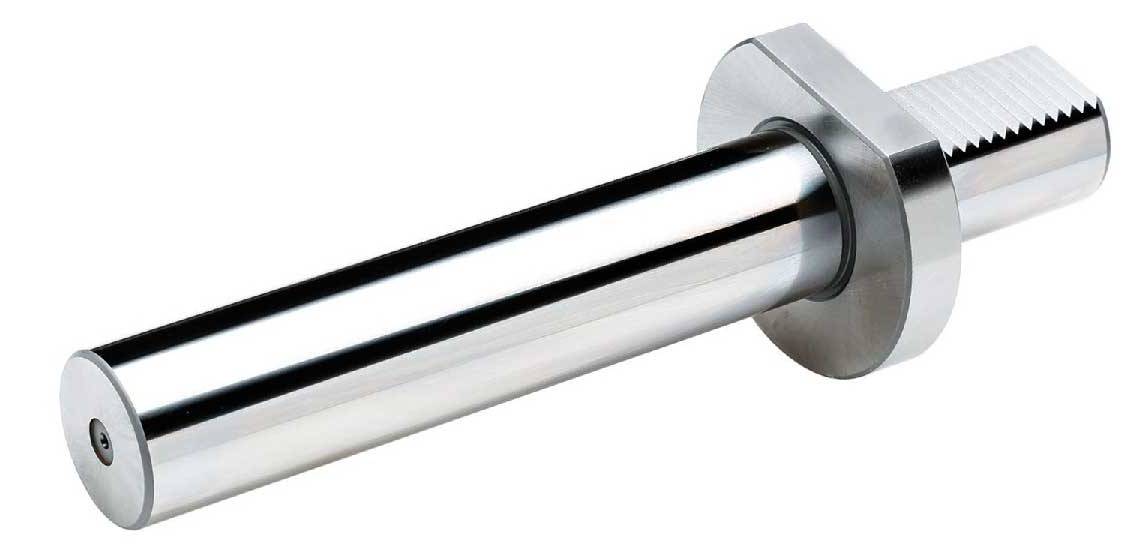

Рис. 6 Гладкая центровая оправка

Для установки заготовок с варьирующимися внутренними диаметрами применяют шпиндельные оправки. Оснастка может менять размер путем перемещения двух гаек по конусной основе.

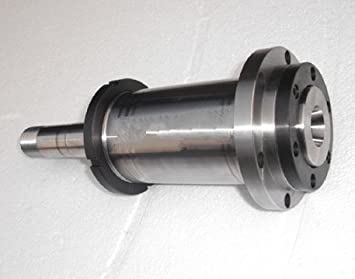

Рис. 7 Шпиндельная оправка

Установка заготовки на планшайбу

Планшайба – плоское вспомогательное приспособление для работы с нестандартными деталями. Оснастка взаимодействует с заготовками, которые нельзя зажать в патрон, незаменима при обработке поковок и плоских изделий.

ВАЖНО. Планшайба позволяет фиксировать элементы в щадящем режиме. Это особенно важно для компонентов из мягких материалов.

Рис. 8 Планшайба

Элементы притягиваются к планшайбе резьбовыми метизами. Они позволяют регулировать силу прижатия, работать с различными типами заготовок и быстро адаптировать оснастку под имеющиеся нужды.

Рис. 9 Размещение детали на планшайбе

Производители предлагают планшайбы с отверстиями, сквозными и Т-образными пазами. В наличии решения поводкового типа.

Для обработки нетиповых заготовок предусмотрены специальные планшайбы. Они изготавливаются по особому заказу, решают определенные технологические задачи.

Рис. 10 Специальная планшайба

Получить дополнительные сведения о назначении, типе и параметрах эксплуатации планшайб поможет наша статья (ссылка на статью о планшайбах, еще нет на сайте).

Закрепление детали с использованием угольника

Угольник – вспомогательный компонент, используемый вместе с планшайбой. Он позволяет обрабатывать трубные отводы, переходники и детали со сложной геометрией. Изделие формирует опорную площадку для фиксации заготовки, содержит монтажные проемы и отверстия на каждой полке.

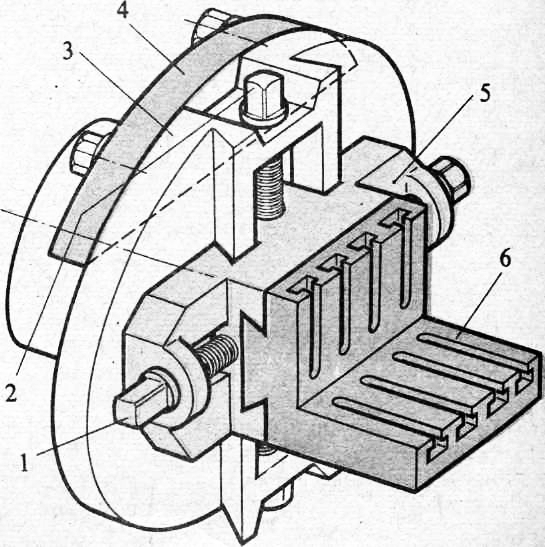

Рис. 11 Планшайба с угольником

Крупные предприятия самостоятельно изготавливают уголки. Это позволяет адаптировать оснастку по требуемые производственные процессы, гарантирует высокую прочность элементов и их длительную службу.

Рис. 12 Токарный уголок собственного производства
