Установка деталей на станках

Мы собрали наиболее распространенные способы установки заготовок на станках. Сведения помогут организовать производство, упростят решение поставленных задач и предотвратят ошибки при позиционировании компонентов.

Размещение заготовок на сверлильных станках

Способы крепления заготовок на сверлильном станке предусматривают вертикальное воздействие инструмента. Это определяет метод фиксации и последующего извлечения изделий.

Выделяют 8 подходов к установке элементов.

Способ фиксации	Изображение	Способ фиксации	Изображение

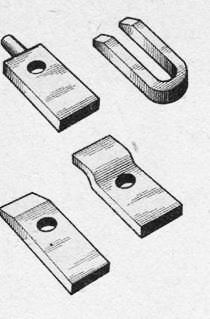

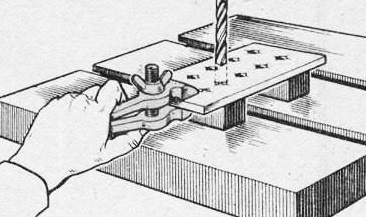

Закрепление при помощи прихватов различной формы. Приспособления соответствуют размерности изделия и специфике расположения отверстий, являются наиболее простым решением.		Ручное удержание детали при помощи прижимных щипцов и аналогичного инструмента. Быстрый и удобный способ, подходящий при умеренных требованиях к точности.

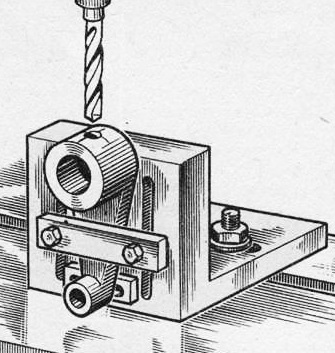

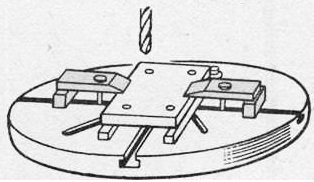

Удержание заготовки посредством угольника. Для корректировки детали в вертикальной плоскости используется дополнительный зажим с 2 шпильками или болтами.		Закрепление детали парными прижимами. В качестве опоры выступает рабочая поверхность станка.
Фиксация при помощи ступенчатых опор. Хороший вариант для небольших компонентов с переменной геометрией.		Удержание заготовки при помощи болта. Действие предполагает подготовку сквозного отверстия.

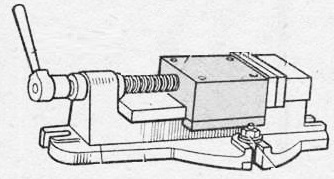

Использование клиновидных креплений для работы с валиками и прочими круглыми заготовками.		Фиксация обрабатываемой детали в тисках. Последние должны иметь соответствующее исполнение и полную совместимость со станком.

Заключительный способ предусматривает изготовление приспособления для установки заготовок на станке. Изделие называют кондуктором. Оно адаптировано под конкретную деталь, предназначено для серийного производства. Трудозатратность подхода компенсируется высокой точностью и удобством обработки.

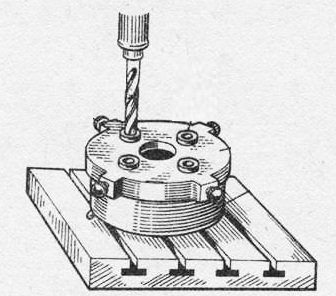

Рис. 1 Работа с заготовкой, размещенной в кондукторе

Размещение заготовок на фрезерных станках

Крепление заготовок на фрезерном станке имеет немало общего со сверлильными решениями. Специалисты выделяют 6 способов фиксации.

Способ фиксации	Изображение	Способ фиксации	Изображение

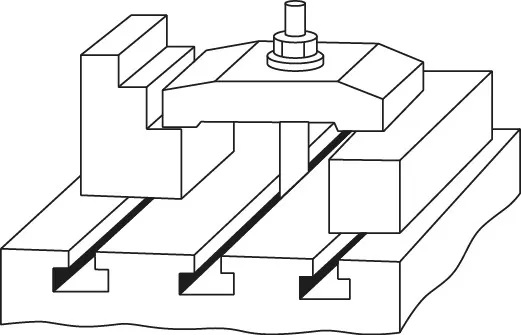

Установка при помощи одно- или двухплечевого прихвата. В качестве осевой опоры используется резьбовая шпилька, гайка и шайба.		Зажим заготовки на угловой плите. Приспособление работает в горизонтальной и вертикальной плоскости, имеет удобные проемы для фиксации оснастки.
Закрепление детали в тисках. Операция выполняется по аналогии со сверлением.		Удержание компонента посредством наклонно-поворотного стола, позволяющего производить обработку в сложных положениях.

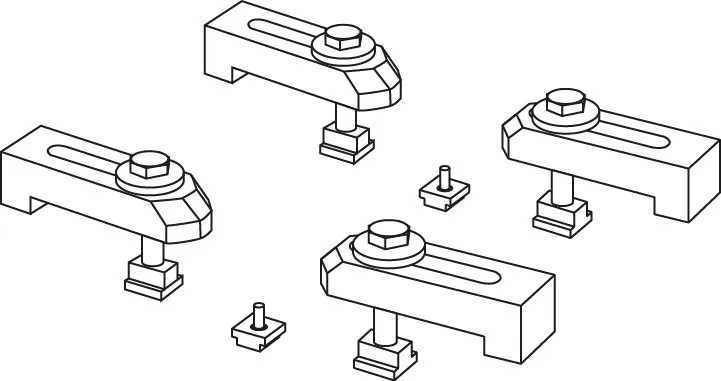

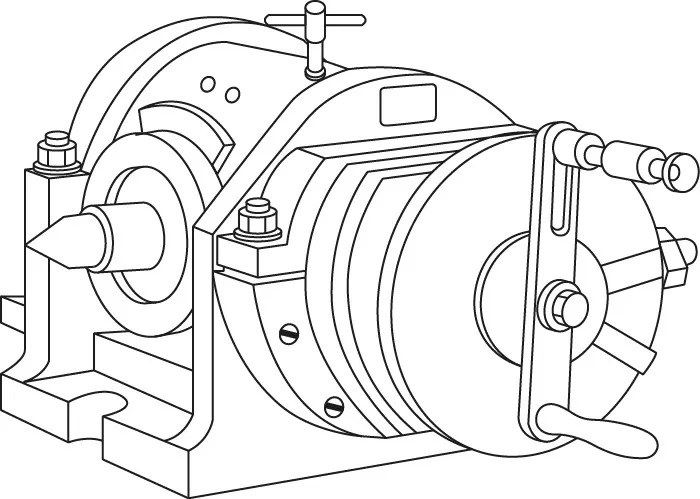

Удержание элемента в одном или нескольких местах при помощи набора прижимов.		Использование делительной головки для периодического поворота заготовки на заданный угол.

Для крепления деталей на фрезерном станке могут применяться комбинированные приспособления. Они состоят из нескольких компонентов, собираются под конкретную операцию или деталь.

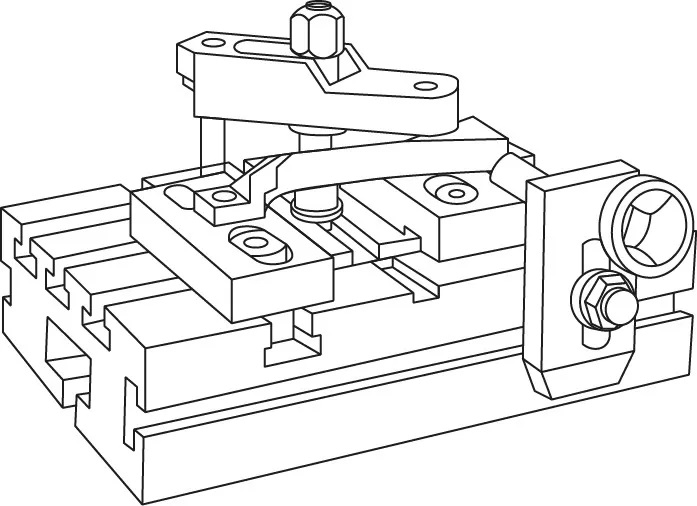

Рис. 2 Сборно-разборный зажим для работы на фрезерном станке

Размещение заготовок на токарных станках

Установка заготовок на токарном станке предусматривает работу с горизонтально ориентированным инструментом. Это накладывает дополнительные ограничения в части фиксации, требует соответствующего подхода.

Чтобы получить подробную информацию об установке деталей на токарном станке, ознакомьтесь с нашим материалом.
