Угломеры: ассортимент и правила работы с инструментом

Конструкция угломера

Типовой угломер для измерения внутренних и наружных углов состоит из двух подвижных линеек, соединенных в одной точке. Элементы перемещаются по установленному радиусу, ограничиваются расстоянием между целевыми плоскостями.

На одной из линеек присутствует измерительный модуль. С его помощью определяется величина угла с возможной точностью.

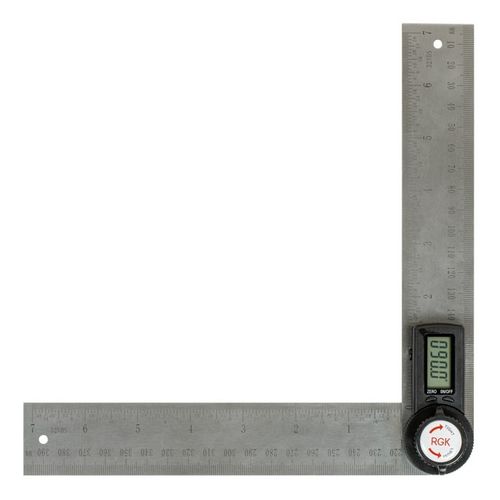

Рис. 1 Классический электронный угломер для измерения угла

Ассортимент угломеров

Производители предлагают множество угломеров для измерения углов. Наибольшее распространение получили изделия с нониусами. Они производятся по ГОСТ 5378-88, представлены в нескольких вариациях.

Исполнение	Описание	Чертеж

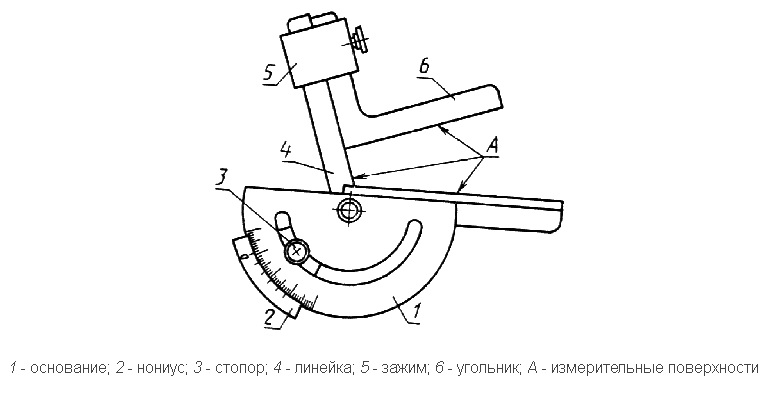

Угломер тип 1	Решение для наружных углов. Угломер с нониусом тип 1 имеет диапазон от 0 до 180 градусов, оптимален для разметочных и контрольных операций.

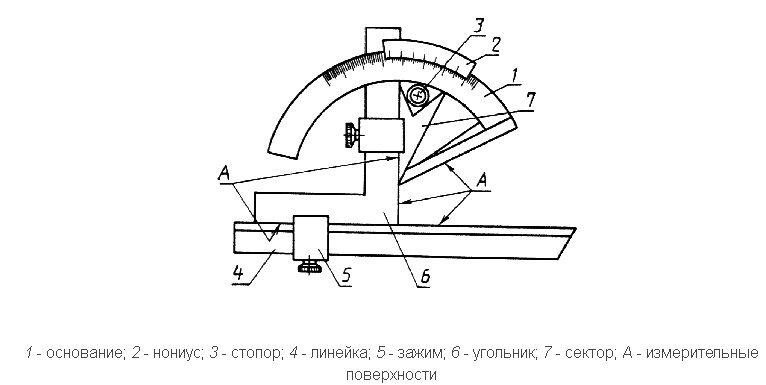

Угломер тип 2	Модель, работающая с наружными и внутренними углами. Диапазон измерений в первом случае – от 0 до 360 градусов, во втором – от 40 до 180 градусов.

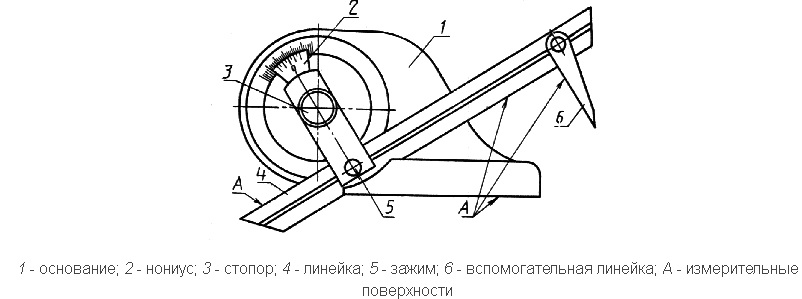

Угломер тип 3	Прибор, ориентированный на детали машин. Диапазон измерений угломера – от 0 до 360 градусов для наружных углов.

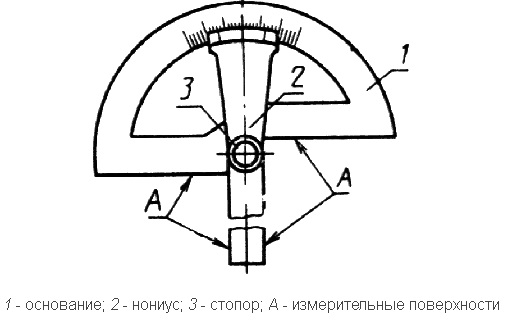

Угломер тип 4	Угломер для измерения наружных углов в диапазоне от 0 до 180 градусов. Инструмент наиболее компактен и прост, состоит из основания, нониуса и стопора.

Иной разновидностью приборов являются оптические угломеры. Они выпускаются по ГОСТ 11197-73, состоят из двух линеек и оптического измерительного приспособления в центре. Современным аналогом продукции являются угломеры с электронным блоком.

Рис. 2 Угломер оптический

Для работы с многолезвийными инструментами, зубчатыми передачами и аналогичными узлами применяются маятниковые угломеры. Они используют принцип массы маятников, отображают полученные значения на циферблате. Значение стандартного деления составляет 1 градус, допустимый предел – 360 градусов.

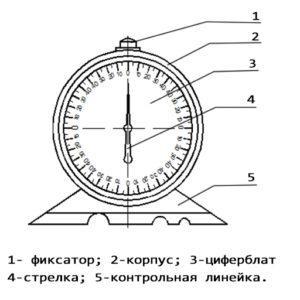

Рис. 3 Маятниковый угломер

Выполнить общие задачи позволяют лазерные угломеры для измерения углов. Устройства отслеживают изменение положения лазерного луча, после чего выполняют соответствующие расчеты. Подобные модели используются при монтажных работах, подходят для решения геодезических задач.

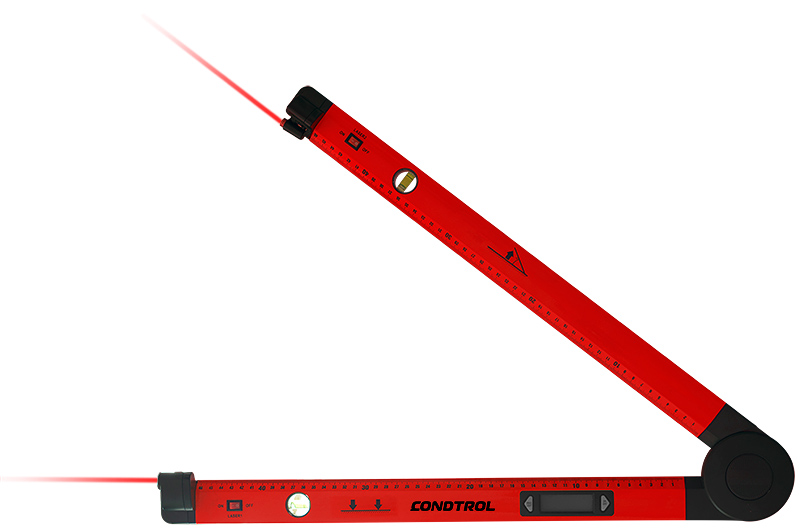

Рис. 4 Геодезический лазерный угломер

Как пользоваться механическим угломером?

Процесс использования прибора строится на стандартном алгоритме, предусмотренном ГОСТом. Ниже представлена пошаговая инструкция, как пользоваться угломером с нониусом. Это наиболее сложное устройство, в сравнении с оптическими и маятниковыми аналогами.

Процесс проведения измерений включает следующие действия.

• Приложение одной из линеек инструмента к рабочей поверхности.
• Выравнивание второй линейки по противоположной плоскости, образующей угол.
• Закрепление подвижных частей прибора посредством фиксирующего винта.
• Запись значений, отображаемых на шкале.

Операция повторяется несколько раз с целью минимизировать погрешность.

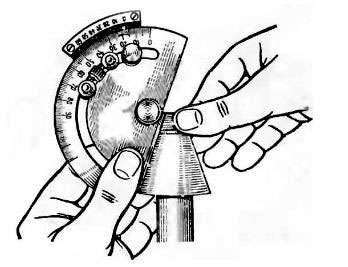

Рис. 5 Измерение неподвижной детали

При взаимодействии с подвижными элементами перемещается не угломер, а деталь. Последняя устанавливается между линейками, после чего выполняется его точное позиционирование. Далее работы проводятся по стандартной схеме.

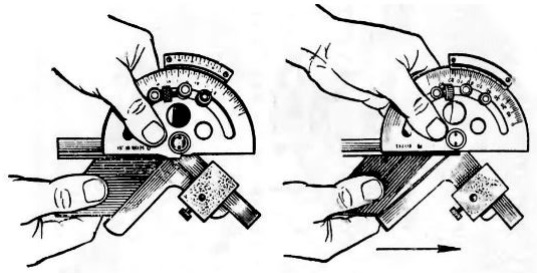

Рис. 6 Работа с подвижными деталями

Примечательно, что позиционирование инструмента зависит от размерности угла, с которым предстоит работа. Для каждого типа предусмотрены собственные решения.

Тип измерения	Изображение	Тип измерения	Изображение
Острые углы.		Углы в пределах 60 градусов.
Углы в диапазоне 50 – 140 градусов.		Углы в пределах 120 градусов.
Прямые и близкие к ним углы.		Работа с внутренними углами.

Как считать показания с нониуса?

Перед тем как пользоваться механическим угломером, важно понять принцип работы с показаниями. Устройства с нониусами имеют две шкалы: «шкала основания» и «шкала нониуса». В состоянии покоя они находятся на нулевых значениях с отставанием в 34 минуты.

Рис. 7 Расположение шкал в состоянии покоя

В ходе проведения измерений происходит смещение шкалы нониуса. При этом ее нулевой штрих показывает величину угла на шкале основания. В результате определяется цельное значение в градусах.

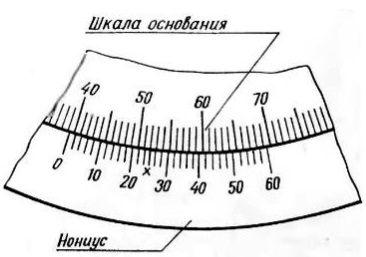

Рис. 8 Смещение шкалы в результате измерения

Измерения на рисунке 8 соответствуют углу в 39 градусов, при учете, что он является острым. Если проводится работа с тупым углом, к значению добавляется 90. В таком случае показания соответствуют 129 градусам.

Работа с оптическим угломером

При проведении измерений посредством оптического угломера работа строится по аналогичному принципу. Различия заключаются в считывании показаний. Ниже представлена последовательность действий для подвижных деталей.

Операция	Изображение	Операция	Изображение

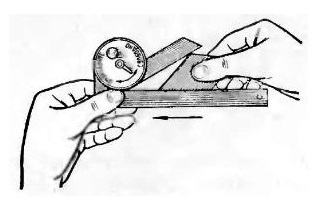

Позиционирование элемента в рамах устройства. Плоскости, между которыми измеряется угол, должны прилегать к линейкам прибора.		Фиксация изделия в пределах угломера. Считывание показания на оптическом приборе.

Если обмеряемая деталь содержит несколько граней, процедура повторяется нужное количество раз, сопровождается сменой положения изделия в пределах инструмента.

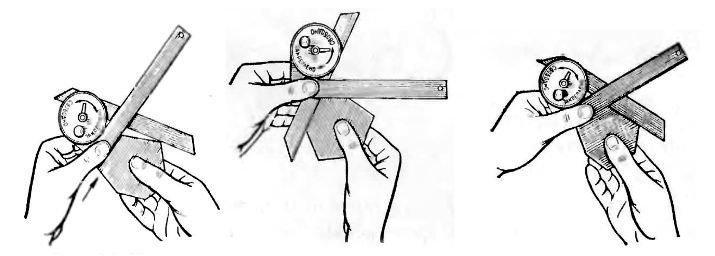

Рис. 9 Обмер многогранных деталей

Работа с электронным угломером

При наличии навыков работы с классическими приборами, понять, как пользоваться электронным угломером, не составит труда. Принцип работы предусматривает приложение линеек, выставление угла и считывание показаний.
