Трубки для подачи СОЖ

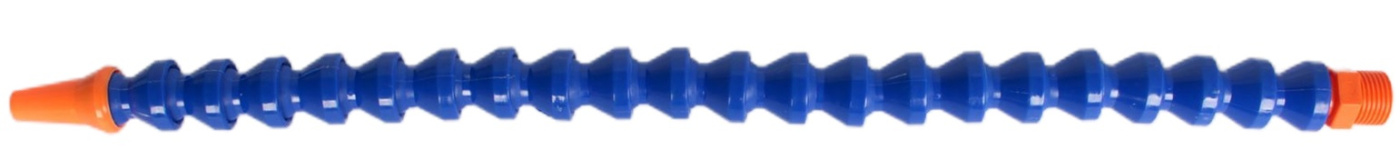

Рис. 1 Типовая трубка СОЖ

Основные элементы изделия

Купить трубку СОЖ можно в сборе и по частям. Продукт формируется из компонентов трех типов.

Соединительный элемент

Пластиковый резьбовой фитинг, соединяющий трубку и систему охлаждения. Наличие граней позволяет выполнить протяжку ключом.

Диаметр и тип резьбы подбираются индивидуально, в зависимости от конфигурации оборудования.

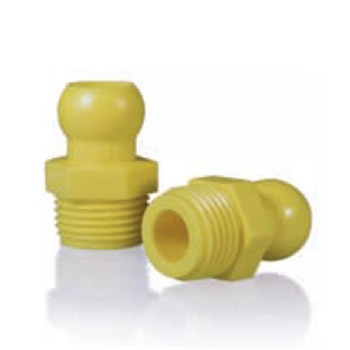

Рис. 2 Резьбовой соединительный элемент для трубок СОЖ

Наборные сегменты

Детали, формирующие гибкую часть трубки для СОЖ. Количество компонентов может быть любым.

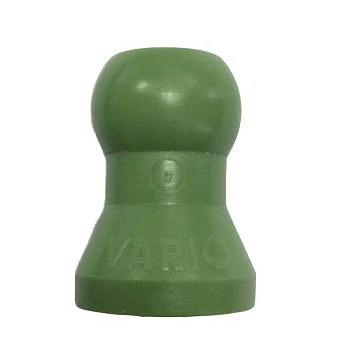

Рис. 3 Наборный сегмент

Для создания линии нужной длины элементы устанавливают друг в друга. Соединения представляют собой полые герметичные шарниры с отверстием для прокачки СОЖ. Это обеспечивает гибкость и прочность узлов.

ВАЖНО. При сборке гибкой трубки для подачи СОЖ используются детали из одной партии. Такой подход снижает риски, связанные с несовместимостью компонентов.

Подбор наборных сегментов осуществляется с учетом диаметров, общей высоты и высоты соединительных частей. Задачу упрощают таблицы размеров, предоставляемые производителем.

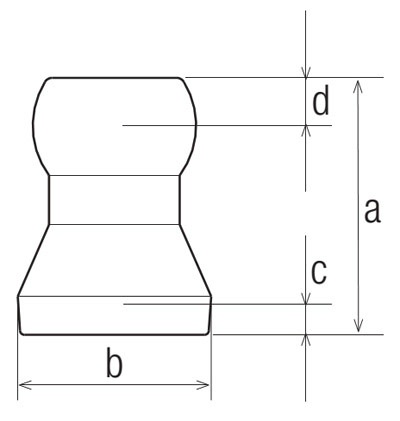

Рис. 4 Основные размеры наборного сегмента

Сопло

Наконечник, выводящий и распределяющий жидкость. При сборке трубок для СОЖ станков используются сопла нескольких типов.

Тип сопла	Изображение	Тип сопла	Изображение

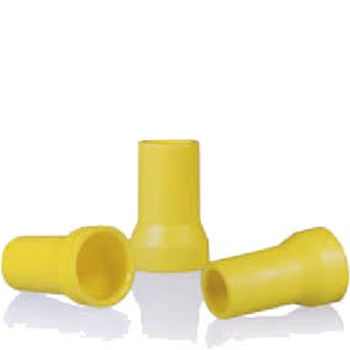

Классическое прямое сопло для подачи направленного потока.		Узкое плоское сопло без разделения на каналы. Элемент формирует линейный поток небольшой ширины.

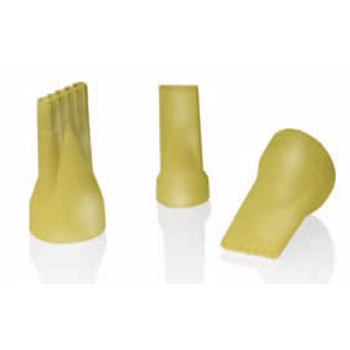

Узкое мультиканальное сопло, выводящее жидкость несколькими струями.		Широкое плоское сопло без каналов. Аналог предыдущего продукта с расширенной рабочей частью.

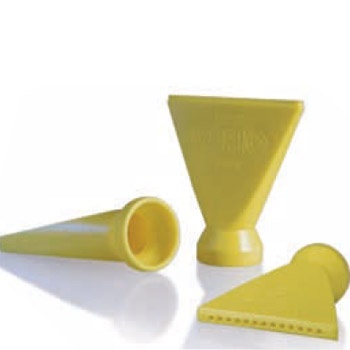

Широкое мультиканальное сопло. Аналог предыдущего продукта с увеличенной пропускной способностью.		Форсунка с плоской прорезью, создающая усиленный рабочий поток.

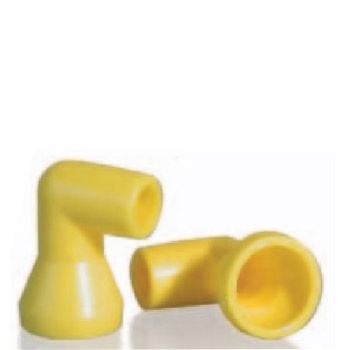

Угловое сопло, подающее жидкость под прямым углом.

Сопла шарнирных трубок для подачи СОЖ подбираются с учетом выполняемых операций. Как правило, на предприятии имеется набор элементов, заменяемых при необходимости.

Дополнительные элементы

При сборке трубки для подводки СОЖ востребованы дополнительные детали. Они позволяют получить изделия сложной конфигурации, расширить функционал и решить специфические производственные задачи.

Тип элемента	Изображение	Тип элемента	Изображение

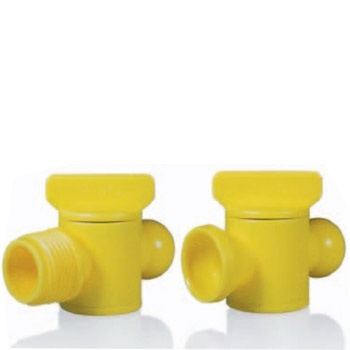

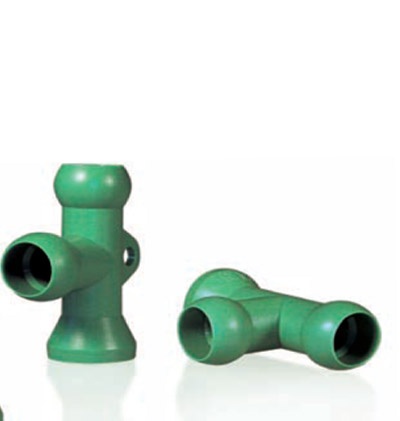

Шаровый кран для контроля подачи СОЖ по месту.		Т-образный фитинг, разделяющий потоки.

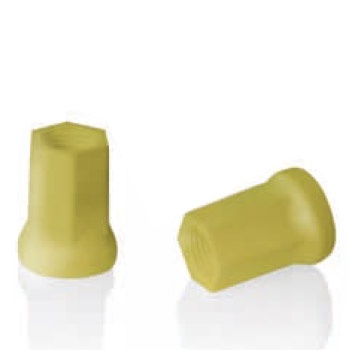

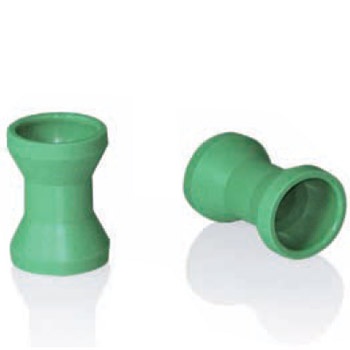

Шестигранный адаптер с внутренней резьбой.		Линейный соединительный сегмент.

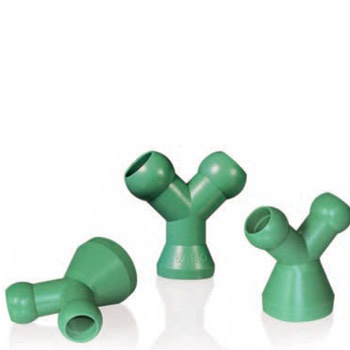

Y-образный фитинг, разделяющий потоки.		Линейный соединительный сегмент с монтажным ушком

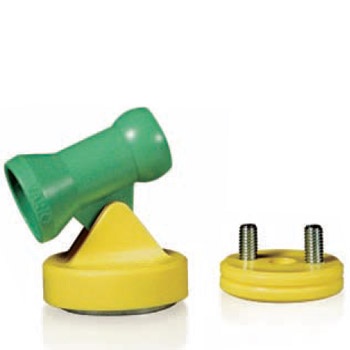

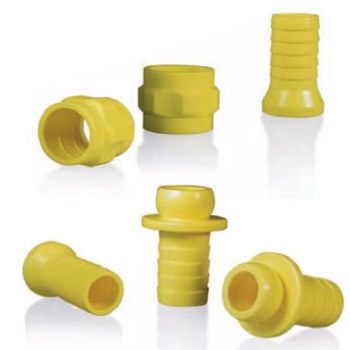

Компоненты для работы с гибкими шлангами.		Магнитные элементы, фиксирующие трубки на металлических поверхностях.

Инструменты для работы с трубками

Сборка трубок подачи СОЖвыполняется посредством монтажных щипцов. Они формируют направленные усилия для защелкивания сегментов, повышают аккуратность и скорость работ.

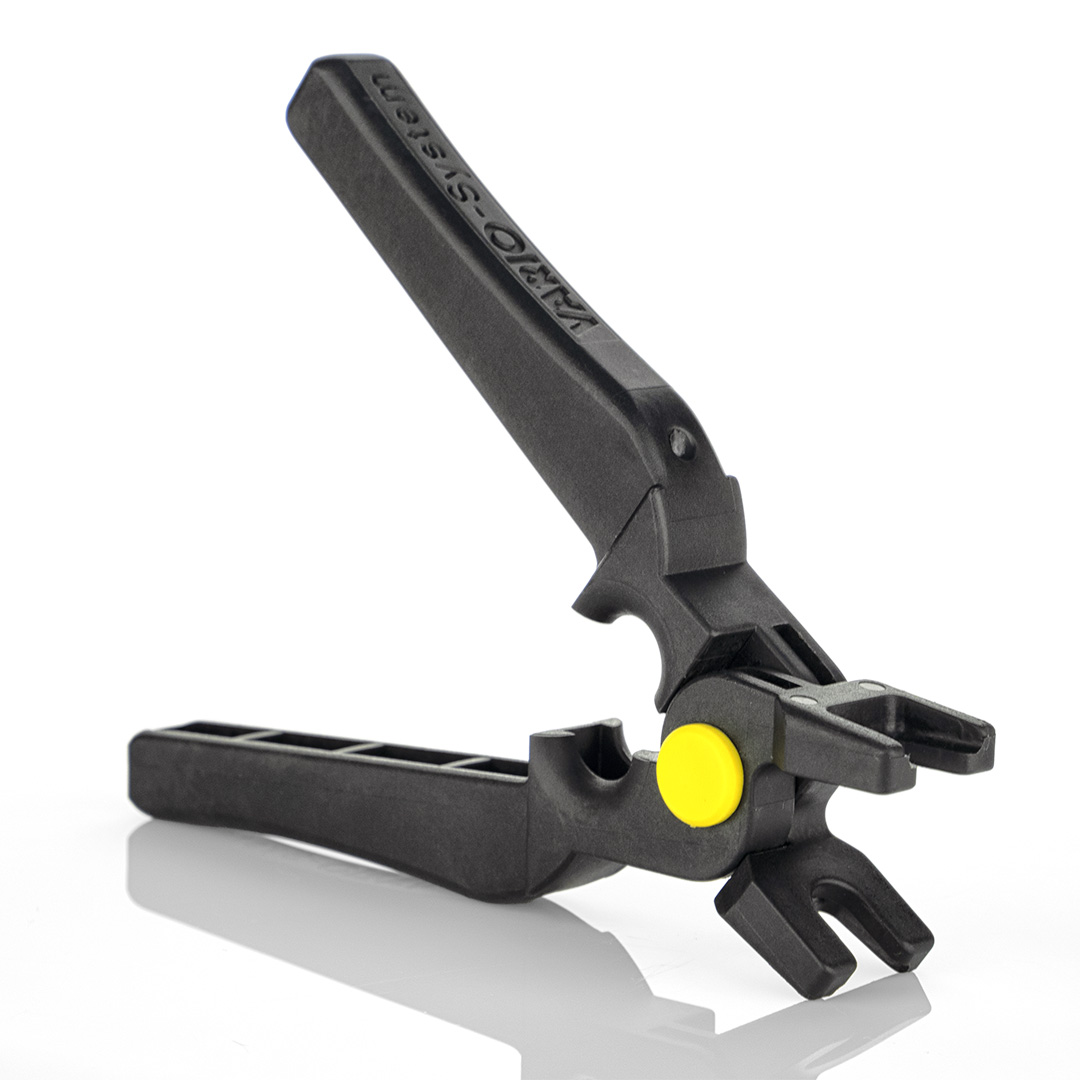

Рис. 5 Монтажные щипцы

В качестве дополнительных фиксирующих деталей выступают зажимные кольца. Изделия стягиваются резьбовыми соединениями, работают как хомуты. В результате формируются разъемные узлы с высокой удерживающей способностью.

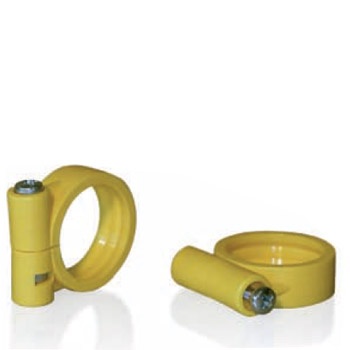

Рис. 6 Зажимные кольца

Разводку потоков по нескольким направлениям обеспечивают распределительные блоки. Изделия имеют унифицированные выходы для подключения наборных сегментов, незаменимы при прокладке крупных, разветвленных сетей.

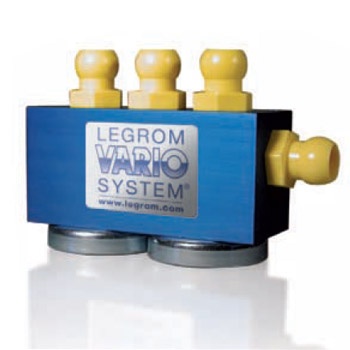

Рис. 7 Распределительный блок на 4 выхода

Приобретение трубок СОЖ

Приобрести трубки в сборе и компоненты для них предлагает интернет-магазин «РИНКОМ». Мы реализуем функциональную продукцию для промышленных нужд, обладающую следующими качествами.

• Высокая механическая прочность.
• Простота сборки.
• Сохранение герметичности при работе под нагрузкой.
• Вариативность исполнения.

Изделия имеют доступную цену и обширные возможности масштабирования. Для ознакомления с полным спектром решений посетите соответствующий раздел каталога.
