Степени влаго- и пылезащиты

Рис. 1 Маркировка IP на корпусе изделия

Особенности расшифровки

Класс пыле- и влагозащиты IP отображается в виде аббревиатуры и двухзначного числа. Первая цифра маркировки соответствует степени защиты от пыли, вторая – от влаги. Для расшифровки обозначений используется таблица.

Первый символ	Описание	Схематическое изображение	Второй символ	Описание	Схематическое изображение
0	Защита от пыли и внешних объектов не предусмотрена.		0	Отсутствие защиты от влаги.
1	Защита от проникновения сторонних элементов диаметром 50 мм и более. Допускается соприкосновение с изделием тыльной стороной руки.		1	Защита от небольшого количества влаги, попадающей на внешнюю часть изделия: капли дождя, конденсат и т.д.
2	Защита от объектов диаметром 12,5 мм и более. Допускается прикосновение пальцами.		2-2	Защита от капель, падающих под углом 15 градусов.
3	Защита от контакта с предметами диаметром до 2,5 мм.		3	Защита от капель, с углом падения 60 градусов.
4	Защита от предметов диаметром до 1мм: болты, винты, фрагменты проводов и т.д.		4	Защита от капель, движущихся в любом направлении.
5	Защита от предметов диаметром до 1мм: болты, винты, фрагменты проводов и т.д.		5	Защита от капель, движущихся в любом направлении.
6	Полноценная защита от внешних факторов, связанных с пылью, грязью и посторонними элементами. Максимальный уровень, предусмотренный стандартом.		6	Продолжительная защита от воздействия струи жидкости. Допускается контакт поверхности с волнами.
			7	Полноценная защита элемента при непродолжительном погружении. Предельная глубина – 1 м.
			8	Защита от проникновения жидкости при длительном погружении. Корпус полностью водонепроницаем.
			9	Защита от струй горячей воды, подаваемых под давлением.

Для устройств, имеющих 7-й уровень влагозащиты IP, допускается незначительное попадание жидкости внутрь корпуса. Это не оказывает негативного воздействия на безопасность и функционал продукта.

Дополнительные обозначения

Маркировка может дополняться символами. Например, к влагозащите IP67 и влагозащите IP64 нередко приставляют одну или две буквы. Каждая из них имеет расшифровку.

Первая очередь буквенных обозначений.

• А – возможен контакт оборотной стороной руки.
• В – допускается прикосновение одним или несколькими пальцами.
• С – возможна работа с ручным инструментом.
• D – допускается контакт с различными проводниками, например, фрагментами провода.

Вторая очередь буквенных обозначений.

• Н – оборудование работает под высоким напряжением, для взаимодействия с ним требуются дополнительные меры безопасности.
• М – при проведении испытаний устройство или его части были в движении.
• S – испытания проводились в стационарном режиме.

Обозначения М и S важны для выключателей, рубильников и прочих продуктов с подвижными элементами.

ВАЖНО. При схожем значении цифр и букв маркировка имеет разный смысл. Например, степень влагозащиты IP20 указывает, что контакт пальцами безопасен для устройства. Добавление буквы В информирует, что действие безопасно и для мастера. Другими словами, цифры демонстрируют защиту изделия, буквы – работника.

Расшифровка обозначений IPX

Некоторые изделия имеют степень влагозащиты IPX4 или IPX5. Такое обозначение формируется при отсутствии первой цифрой маркировки – ее заменяют Х. Символ означает, что проверка на предмет пылезащиты не проводилась, продукт защищен только от влаги. Информация о степени влагозащиты IPX2 и IPX5 нередко встречается на смартфонах и прочих бытовых приборах.

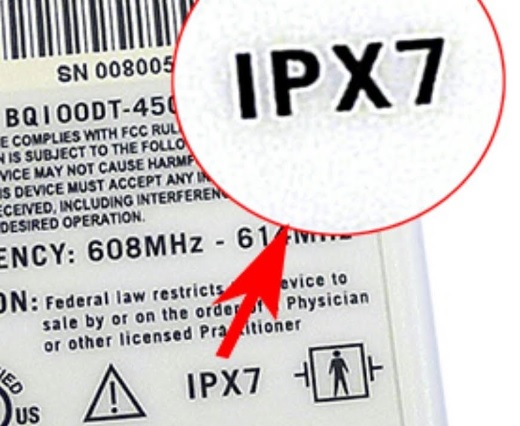

Рис. 2 Пример маркировки с влагозащитой IPX7

Методики тестирования устройств, имеющих влагозащиту IPX, представлены в таблице.

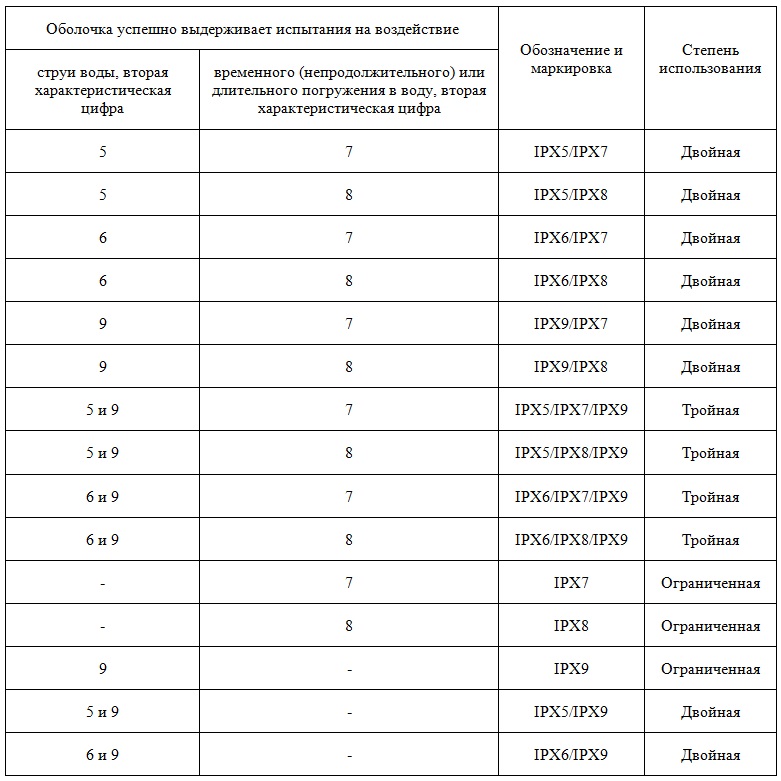

Таблица 1. Методики тестирования влагозащиты

Ряд производителей публикует памятки по расшифровке маркировок. Они наглядно демонстрируют свойства продукта согласно обозначениям.

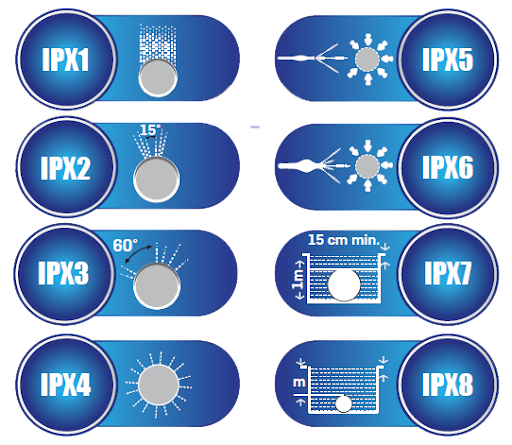

Рис. 3 Пример расшифровки маркировки от производителя

Расшифровка наиболее распространенных обозначений

Вопросы, что значит влагозащита IP67 или IP65, нередки среди покупателей. Ниже представлена расшифровка наиболее популярных обозначений, встречающихся на приборах.

• Степень влагозащиты IP55. Устройства имеют защиту от внешних элементов и воздействия струей, подходят для эксплуатации на улице. Подобное исполнение имеют многие электрошкафы.
• Пыле и влагозащита IP67. Продукция прекрасно переносит внешнее воздействие, имеет полную защиту от пыли, выдерживает частичное погружение. Как правило, это распределительные короба, установленные на земле, оборудование, закапываемое в грунт и т.д.
• Уровень влагозащиты IP68. Аналоги предыдущих устройств, отличающиеся возможностью полного погружения. Это может быть техника для пирсов, канализационных систем, водоподающих и водоочистных станций. Предельная глубина погружения указывается в сопроводительной документации. В случае с влагозащитой IP69 допускается воздействие струй горячей воды.
• Степень влагозащиты IP54. Изделия с частичной защитой от пыли и разносторонних брызг воды. Они пригодны для уличного использования с соблюдением норм безопасности, представлены гирляндами, фонарями и схожей продукцией.
• Влагозащита IP65. Оборудование с полной защитой от пыли и воздействия направленных струй. Техника подойдет для эксплуатации на улице и в подвале, представлена коммутационными коробками, переходниками и смежными компонентами.

Изделия с низкими показателями влагозащиты: IP24 и IP23 используются внутри влажных помещений. Малая стойкость к пыли и механическому воздействию исключает их применение на улице.

Помощь в работе с обозначениями при покупке продукции

В каталоге интернет-магазина «РИНКОМ» представлено немало приборов с пыле- и влагозащитой, например, микрометры, штангенциркули с электронным блоком и т.д. Если у Вас возникли сложности при определении класса и специфики использования оборудования, обратитесь к консультантам. Они предоставят сведения о защищенности изделия, проинформируют об условиях его применения.

Рис. 4 Пример маркировки на корпусе микрометра
