Расшифровка
Расшифровка стали ВК8 отображает ее базовые показатели:
- В – сплав вольфрамовой группы;
- К – наличие кобальта в составе;
- 8 – процент содержания кобальта.
Процентное содержание вольфрама не указывается в маркировке, для материала ВК8 оно составляет 91,7%.
Некоторые маркировки содержат индексы М и В. Они информируют о величине размера зерна: М – мелкий, В – крупный.

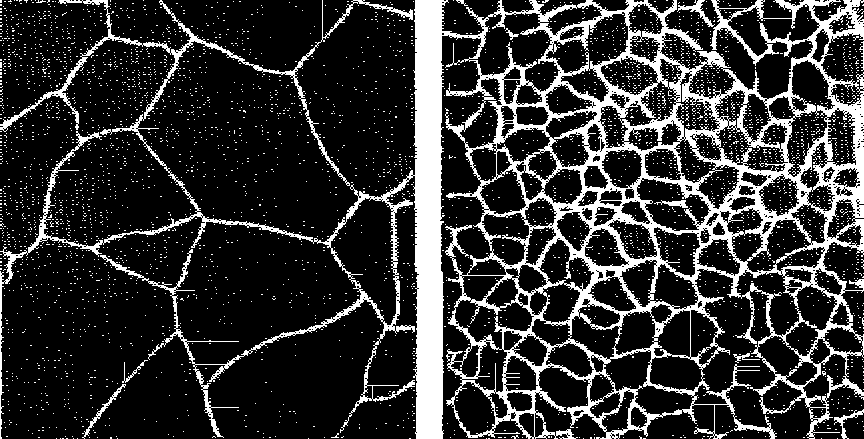

Рис. 1 Крупное и мелкое зерно стали ВК8 под микроскопом
Химический состав
В состав сплава ВК8 входят следующие элементы:
- вольфрам – 91,7%;
- кобальт – от 7,4 до 8%;
- углерод – от 0,6 до 0,66%;
- железо – не более 0,3%.
Повышенное содержание кобальта обусловлено потребностью связывания карбида вольфрама. Элемент увеличивает прочность и тягучесть сплава, предотвращает его преждевременное разрушение при абразивном воздействии.

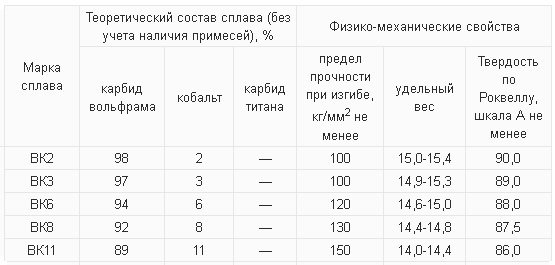

Таблица 1 Физико-механические свойства сплавов вольфрамовой группы
Преимущества и недостатки материала
Вольфрамокобальтовые сплавы ВК8 обладают множеством преимуществ.
- Крайне высокая твердость в сравнении с другими сталями.
- Сохранение физических свойств при воздействии высоких температур.
- Высокая теплопроводность, снижающая потребность в охлаждении.
- Сохранение целостности при регулярном контакте с абразивами.
К недостаткам материала относится чувствительность к механическим нагрузкам и высокая стоимость. При ударном или вибрационном воздействии существует риск поломки металлорежущего инструмента.
Рис. 2 Поломка сверла
Изготавливаемая продукция
Сплав ВК8 востребован в инструментальном производстве. На его основе изготавливаются сверла, фрезы, резцы для токарных станков и прочие изделия.
Сверла ВК8
Сверла ВК8 используются в промышленности и быту. Инструмент задействуется при работе с сортовым прокатом и толстолистовыми заготовками, незаменим при проведении монтажных и ремонтных работ.
На базе сплава производятся сверла цилиндрического и центровочного типа. Первые представлены правильным цилиндром с винтовыми канавками, вторые – крупным цилиндрическим блоком с малой рабочей частью.
Цилиндрические сверла производятся с использованием пластин ВК8, размещаемых на конце изделия. Часть сверла, не участвующая в резке металла, выполняется из инструментальной стали.

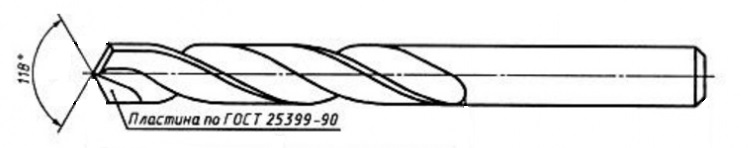

Рис. 3 Сверло ВК8 с пластиной
Изготовление цилиндрических сверл из стали ВК8 регламентирует ГОСТ 22735-77. Центровочные сверла выпускаются по ГОСТ 14952-75 или DIN 333.

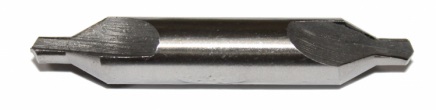

Рис. 4 Центровочное сверло ВК8
Изделия реализуются поштучно и комплектами. Многие производители предлагают комбинированные наборы сверл ВК8. Продукция содержит металлорежущий инструмент, а также биты, переходники и прочие изделия.
Рис. 5 Набор сверл Матрикс
Метчики ВК8
Покупателям доступен широкий спектр метчиков ВК8. Высокая прочность инструмента обеспечивает качественное нарезание резьбы, повышает эффективность работы с чугуном и твердыми сплавами.
В продаже продукция для ручного и автоматизированного использования. В ассортименте плашечные, конические, комбинированные и прочие метчики.
Рис. 6 Твердосплавные метчики ВК8 машинного типа
Развертки ВК8
Для финишной обработки отверстий нередко используются развертки ВК8. Производители предлагают машинный и ручной инструмент.

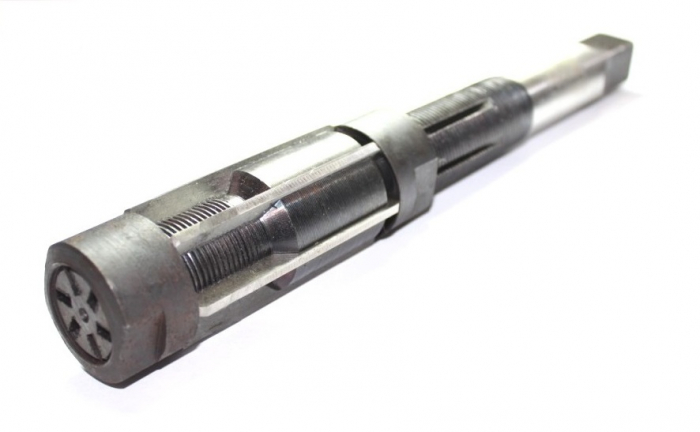

Рис. 7 Ручная регулируемая развертка
Резцы ВК8
На основе сплава ВК8 изготавливается множество токарных резцов. Изделия соответствуют ГОСТ 18877, 18878 и 18879, могут быть отогнутыми и прямыми, левыми и правыми.
Рис. 8 Комплект резцов из стали ВК8
Фрезы ВК8
Из вольфрамокобальтового сплава выпускаются концевые, торцевые и прочие фрезы ВК8. Изделия регламентированы ГОСТ 26595-85, 32405-2013 и 9304. При изготовлении нетиповых продуктов производители руководствуются ТУ.

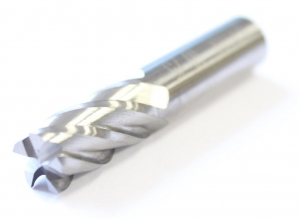

Рис. 9 Концевая фреза ВК8
Заточка инструмента из вольфрамокобальтового сплава
В результате интенсивной эксплуатации может затупиться даже вольфрамокобальтовый инструмент. Вернуть его остроту помогут подходящие абразивные круги. Они равномерно удалят металл с режущей поверхности изделия, полностью восстановят его функционал.
Заточка сверл и резцов из твердого сплава ВК8 выполняется в два этапа.
- Предварительная обработка с использованием кругов из зеленого карбида кремния зернистостью от 46 до 60. Твердость изделий должна составлять М2 – М3.
- Чистовая шлифовка материала кругами аналогичной твердости с зернистостью от 60 до 80.
При проведении работ стоит использовать профильное оборудование. Это снизит риск дефектов, обеспечит высокую производительность труда.
Рис. 10 Заточка резца
Стандарты, регламентирующие качество проката из стали ВК8
- ГОСТ 3882-74 – победитовые прутки ВК8;
- ГОСТ 25405-90 и ГОСТ 17163-90 – пластины.
Продукция используется при производстве инструмента и высокопрочных компонентов для инженерного оборудования, применяется в России и за рубежом.
Рис. 11 Победитовые прутки ВК8
Аналоги ВК8
У сплава ВК8 существует немало аналогов за пределами России. Схожие стали присутствуют в Германии, Швеции, Болгарии, Венгрии, Польше и Чехии.
Таблица 2 Зарубежные аналоги ВК8
Особенности термической обработки стали
Термическая обработка сплавов ВК8 производится комбинированным способом. Операция выполняется в заводских условиях. Ее параметры определяются индивидуально, зависят от специфики дальнейшего использования деталей.
