Резцедержатели

Производители предлагают резцедержатели для токарных станков в нескольких исполнениях. Изделия различаются подвижностью, спецификой позиционирования, комплектацией и прочими параметрами.

Классификация оснастки по конструктиву

Токарные резцедержатели имеют две конструктивные вариации. Первая – с осью вращения. Узел представлен цельным механизмом, вращающимся вокруг заданной оси. Он выполняет ограниченный набор операций, отличается простотой настройки и удобством обслуживания.

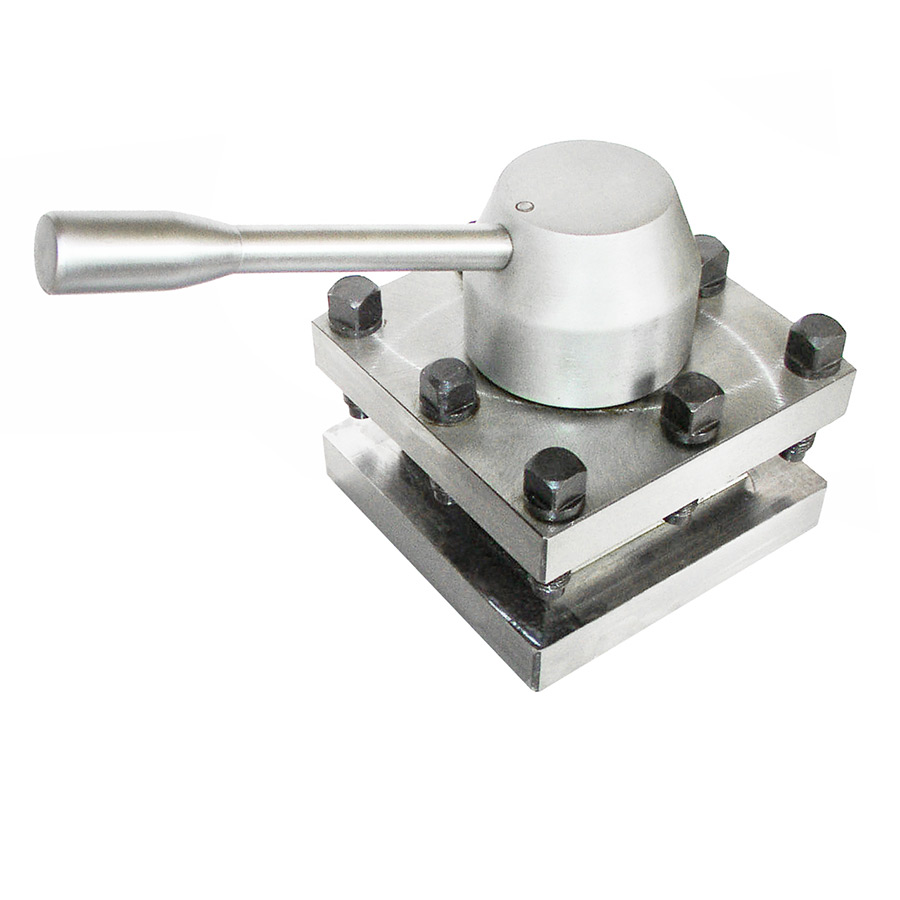

Рис. 1 Резцедержатель с осью вращения

Второй вариант – резцедержатель для токарного станка со сменными блоками. Инструмент имеет модульную конструкцию, быстро адаптируется под нужды специалиста. Внушительная вариативность настройки гарантирует высокую эффективность использования на всех типах производств.

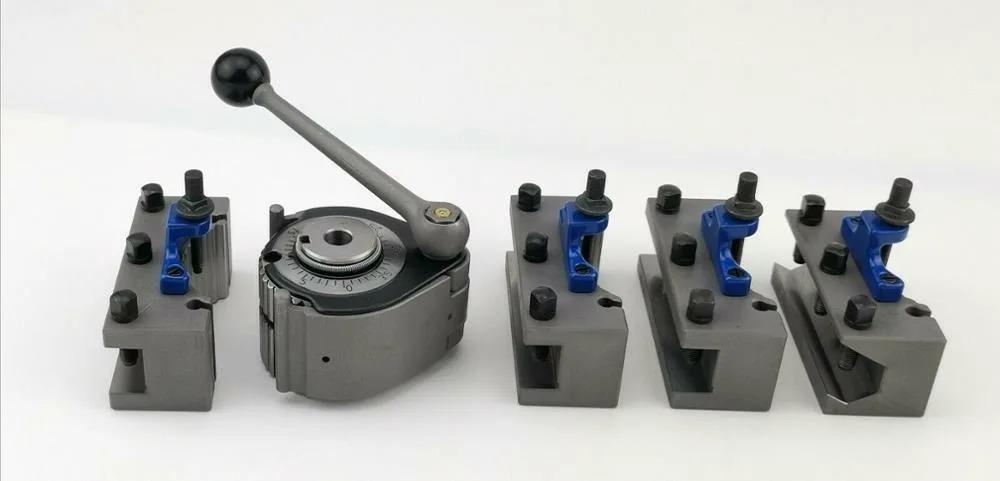

Рис. 2 Основа и сменные блоки резцедержателя

Виды осевых резцедержателей

Резцедержатели осевого типа классифицируются по осям, с которыми возможна работа. В продаже решения для горизонтальных и вертикальных операций. Первые подают режущий инструмент параллельно оси шпинделя, вторые – перпендикулярно.

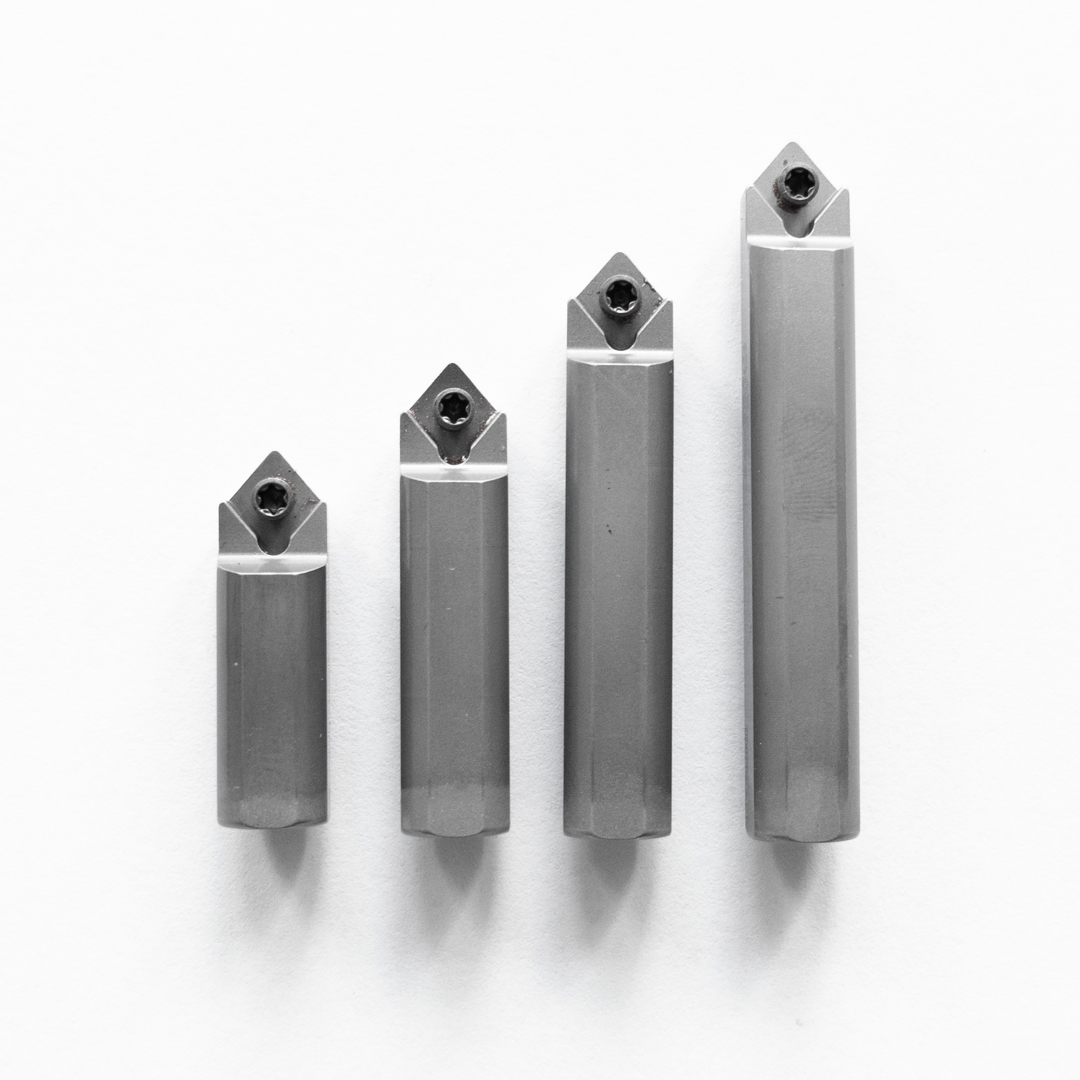

Рис. 3 Резцедержатели для расточных станков с вертикальной подачей

Разновидности изделий по способу перемещения

Резцедержатели токарных станков по металлу перемещаются одним из четырех способов

• Механический. Наиболее простое решение, предполагающее передвижение вручную. Для этого используется рукоять или аналогичный элемент.
• Электромеханический. Позиционирование резцедержателя при помощи электромеханического привода. Способ увеличивает точность, упрощает работу с габаритными компонентами.
• Гидравлический. Перемещение узла при помощи гидравлики. Такой подход позволяет прилагать значительные усилия, облегчает автоматизацию.
• Посредством сервопривода. Транспортировка резцедержателя с максимальной точностью. Решение актуально для ответственных производств, предполагающих выпуск сложной продукции.

Возможна комбинация нескольких методов позиционирования, например, механического и электромеханического. В результате расширяются возможности оператора, упрощается разработка технологических карт для обширной номенклатуры изделий.

Рис. 4 Резцедержатель с сервоприводом

Разновидности изделий по способу перемещения

Установка резцов в резцедержатель выполняется несколькими методами.

• Посредством клинового блока.
• При помощи одного круглого отверстия в центральной части – VDI.
• Путем установки на периферийном диаметре диска держателя – BMT.

При креплении инструмента по схеме BMT используется 4 болта. Это гарантирует надежную фиксацию, минимизирует риск смещения инструмента при интенсивной работе.

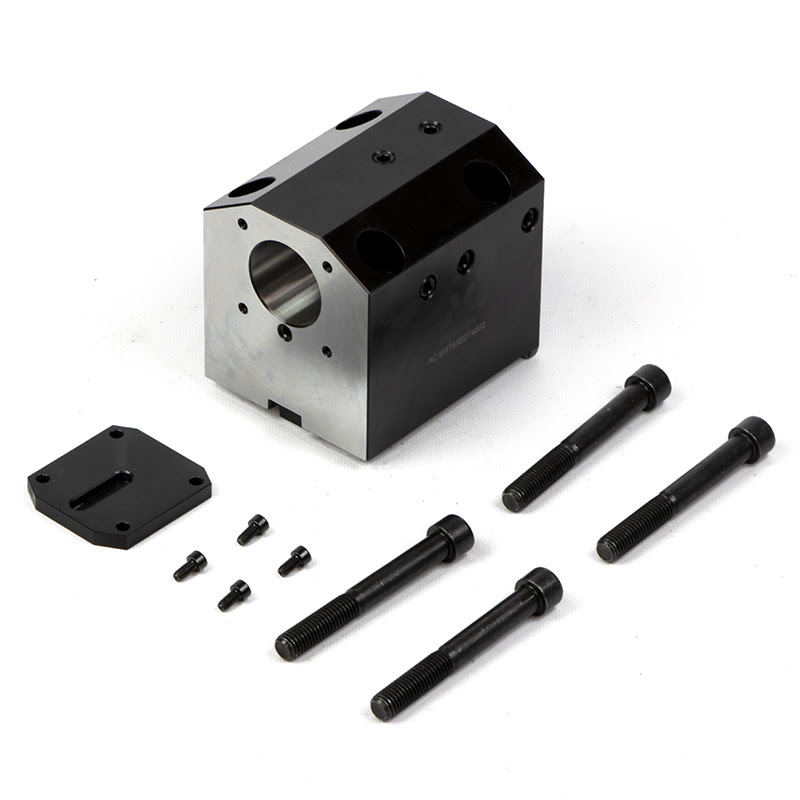

Рис. 5 Крепление BMT при помощи 4 болтов

Решения для станков с ЧПУ

Резцедержатели для ЧПУ имеют особую конструкцию, адаптированную под специфику оборудования. Производители предлагают вариации для каждой задачи.

Тип резцедержателя	Изображение	Тип резцедержателя	Изображение

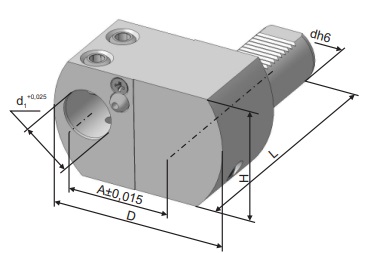

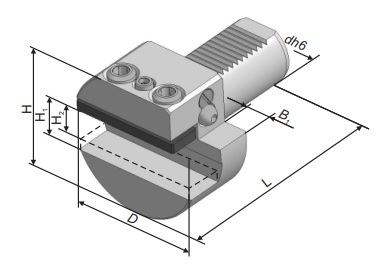

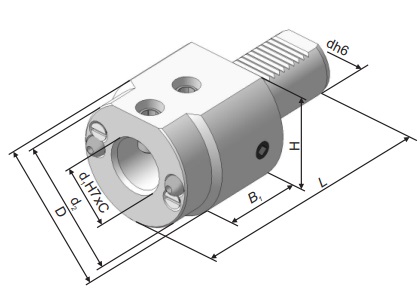

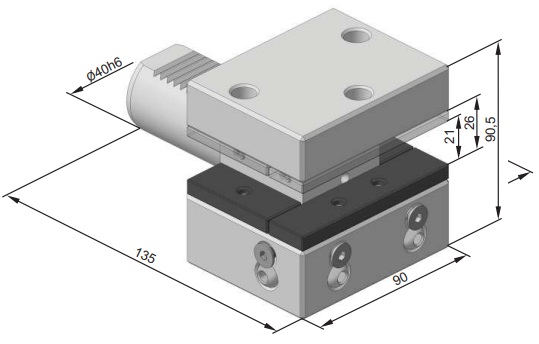

Радиальные резцедержатели для проходных резцов. Присутствует правая и левая модификация.		Универсальный резцедержатель Е2 для инструментов с цилиндрическим хвостовиком.

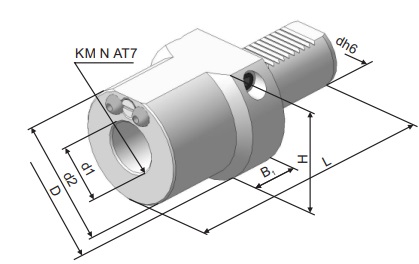

Осевой резцедержатель для расточных резцов в правом и левом исполнении.		Комбинированный многофункциональный резцедержатель.
Левый резцедержатель для расточных резцов формы Е8.		Комбинированная модель в обратном исполнении для использования инструмента с переворотом.

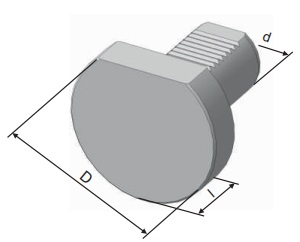

Резцедержатель формы F для работы с борштангами.		Вспомогательная заглушка.

Чтобы облегчить подключение к системе подачи СОЖ оснастка комплектуется соплами. Элементы различаются габаритами и диаметром отверстия, обеспечивают должное охлаждение рабочей зоны.

Рис. 6 Сопло для подачи СОЖ

В отдельную группу резцедержателей для ЧПУ выделены решения с присоединением «ласточкин хвост». Это быстросменные резцедержатели, оптимальные для станков смешанного профиля.

Тип резцедержателя	Изображение	Тип резцедержателя	Изображение	Тип резцедержателя	Изображение
Трехсторонний		Расточной		Для осевого инструмента

Как правило, на предприятии имеется набор резцедержателей под каждую операцию. Простота смены оснастки сокращает перерыв между действиями, оптимизирует рабочие процессы.

Работа с несколькими резцедержателями

Для взаимодействия с несколькими резцедержателями предусмотрены специальные головки. Они позволяют установить до 8 элементов, расширив функционал станка.

В зависимости от специфики монтажа диски делятся на 3 группы.

Тип диска	Изображение	Тип диска	Изображение	Тип диска	Изображение
Для установки на универсальную головку УГ9326		Для работы с автоматической универсальной головкой УГ8.		Для установки на автоматическую поворотную головку Sauter.

По запросу заказчика может изготавливаться инструмент в ином исполнении.

Установка большого числа резцов

Использовать до 6 резцов на одном рабочем местеа позволяют 6-позиционные головки. Изделия упрощают эксплуатацию инструментов разной конфигурации и выполнение сложных операций.

Приобретение резцедержателей для бытового и производственного использования

Воспользовавшись предложением интернет-магазина «РИНКОМ», Вы сможете купить резцедержатели для любых нужд. Мы предлагаем резцедержатели 16К20, 1М63, 1К62 и прочие модели. В наличии ключи для резцедержателей, болты для резцедержателей и прочая сопутствующая продукция.

Наши заказчики получают следующие преимущества.

• Профессиональная помощь в подборе оснастки. Предоставление подробных консультаций по интересующим вопросам.
• Оперативная доставка оплаченной продукции в любую точку России.
• Продажа сертифицированных товаров, соответствующих отечественным и зарубежным стандартам.
• Значительный эксплуатационный ресурс реализуемой оснастки.
• Отсутствие сторонних сборов, комиссий и прочих непредвиденных издержек.

Ассортимент товаров обновляется регулярно. Приобрести актуальные новинки от ведущих производителей не составит труда.
