Резьбовые фрезы

Отечественные производители выпускают резьбовые фрезы по ГОСТ 1336-77. Продукция различается типом формируемой резьбы (левая – правая), диаметром, длиной, шагом и материалом изготовления. Подобрать подходящий инструмент можно для всех типов резьбонарезных операций.

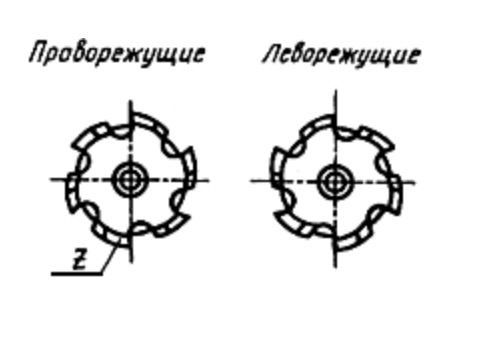

Рис. 1 Исполнение праворежущей и леворежущей фрезы

Преимущества резьбового фрезерования

Купить резьбовые фрезы стоит по ряду причин.

• Эффективная работа с труднообрабатываемыми материалами.
• Быстрое выполнение операций, экономия времени и средств.
• Возможность формирования резьбы с большим количеством витков при минимальном риске брака.
• Отсутствие заусенцев и прочих дефектов, требующих последующего устранения.
• Качественная работа с тонкостенными заготовками.
• Возможность подготовки глухой резьбы любой сложности.
• Минимальный износ шпинделя станка при интенсивном фрезеровании.

Отверстие может обрабатываться инструментом меньшего диаметра. Это позволяет оставить пространство для эвакуации стружки.

Ассортимент инструментов

Производители предлагают резьбовые фрезы для внутренней резьбы и решения для наружных поверхностей. Резьбовые фрезы устанавливаются на станки с ЧПУ, работающие в 3 и более осях.

Ниже представлены наиболее распространенные типы резьбонарезного инструмента.

Описание	Фото	Чертеж
Концевая многозубая фреза со сменными треугольными пластинами и каналом для подачи СОЖ

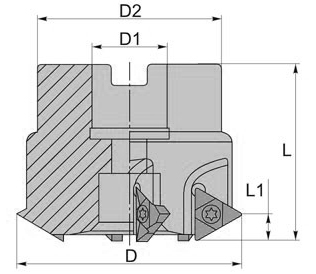

Многозубая насадная фреза со сменными треугольными пластинами.

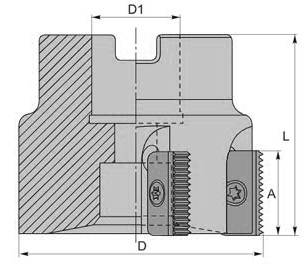

Гребенчатая резьбовая фреза насадного типа со сменными пластинами.
Концевая однозубая фреза со сменной гребенчатой пластиной.

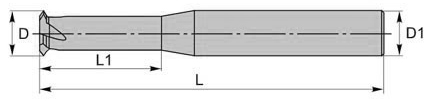

Грибковая концевая твердосплавная фреза с одним рядом зубьев (присутствуют вариации с двумя и тремя рядами).

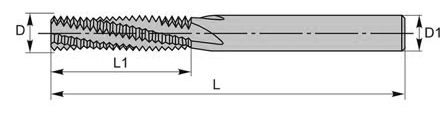

Концевая резьбовая фреза для формирования внутренней метрической резьбы. Инструмент не содержит ступени для фаски, имеет цилиндрический хвостовик.

Как происходит нарезание резьбы на станке с ЧПУ?

Работа с твердосплавной резьбовой фрезой на станке ЧПУ предполагает выполнение следующих операций.

Описание операции	Изображение
Резьбонарезной инструмент позиционируется над отверстием.
Фреза помещается в проем на глубину резьбы.
Инструмент врезается в рабочую плоскость, движется по дуге.
Станок продолжает спиральное вращение инструмента до обработки всей плоскости отверстия.
Фреза возвращается в центральное положение.
Инструмент извлекается из отверстия.

Завершающий этап – проверка качества резьбы. Работа предполагает визуальный осмотр заготовки, тестовое вкручивание ответной детали и применение измерительного инструмента.

В каких случаях используются резьбовые фрезы?

Основное назначение резьбовых фрез – выполнение следующих операций.

• Обработка тонкостенных деталей.
• Формирование резьбы в асимметричных заготовках и компонентах, не поддающихся вращению.
• Работа с материалами, требующими высокой силы резания.
• Нарезание резьбы на участках с проблемным удалением стружки.

Инструменты незаменимы при нарезании резьбы нестандартных размеров. Они позволяют создавать переходные элементы и экспериментальные детали, востребованы при выпуске продукции с множеством разъемных соединений.

Рис. 2 Формирование отверстия с нетиповой резьбой посредством резьбофрезы

В чем разница между нарезанием резьбы и резьбофрезерованием?

Нарезание резьбы классическим способом и работа резьбонарезными фрезами имеет ряд различий.

Резьбофрезерование требует меньших усилий в сравнении с операциями по нарезанию резьбы.

Общие рекомендации по резьбофрезерованию

Обеспечить эффективное выполнение работ при минимальных временных и финансовых издержках помогут следующие рекомендации.

• Приобретайте качественную продукцию. К покупке рекомендуются сертифицированные инструменты, выполненные из марочных сплавов. Оптимально, если продукт соответствует ГОСТ или DIN. При рассмотрении изделий, выполненных по ТУ, стоит учесть престижность марки, особенности применяемых материалов и отзывы об инструменте.
• Ознакомьтесь с конфигурацией инструмента перед покупкой. В продаже представлен широкий спектр изделий. Мастерам доступны грибковые и насадные фрезы, решения со сменными пластинами и цельнометаллические продукты. Приобретаемый инструмент должен соответствовать имеющимся потребностям, решать все поставленные задачи.
• Выполняйте несколько радиальных проходов. Повысить качество формируемой резьбы позволит выполнение нескольких радиальных проходов. Подобный подход снижает износ инструмента и риск его поломки. Работа в несколько проходов обязательна при выполнении сложных операций и взаимодействии с нестандартными деталями.

Особое внимание стоит уделить глубине резьбы. Она не должна превышать 1,5 диаметра отверстия. В противном случае существует вероятность прогиба фрезы и снижения качества обработки материала.

Приобретение качественного резьбонарезного инструмента для станков с ЧПУ

Интернет-магазин «РИНКОМ» предлагает купить резьбовые фрезы для всех типов производств. Мы реализуем высококачественную продукцию ведущих мировых брендов. В ассортименте решения от европейских, азиатских и отечественных производителей.

Наши клиенты получают следующие преимущества.

• Внушительный ассортимент товаров. Приобрести подходящую продукцию смогут покупатели с любыми потребностями. В наличии инструменты для серийного производства и резьбофрезы для экспериментальных цехов.
• Гарантия качества. Покупателям предлагается инструмент от проверенных производителей. Изделия обладают высокими эксплуатационными показателями, сохраняют функционал на протяжении длительного срока.
• Содействие в подборе. Помощь в подборе подходящих продуктов оказывают штатные консультанты. Они информируют об особенностях инструмента, предлагают оптимальные варианты для покупателей с различными потребностями.
• Доступные цены. Стоимость изделий находится на доступном уровне. Воспользоваться предложением интернет-магазина могут организации и частные лица.

Ассортимент доступных товаров обновляется регулярно. Также в продаже прочие виды фрез для машинной и ручной работы.
