Расшифровка токарных державок

Расшифровка державок предполагает работу с маркировкой. У каждого типа инструмента есть собственная система обозначений с исчерпывающими сведениями о нем.

Державки для наружного точения

При расшифровке токарных державок для наружной обработки используется последовательность из 10 знаков.

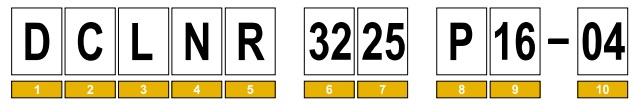

Рис. 1 Пример маркировки державок для наружного точения

Блоки имеют следующие значения:

• 1 – специфика крепления;
• 2 – геометрия устанавливаемой пластины;
• 3 – главный угол в плане;
• 4 – задний угол пластины;
• 5 – направление обработки;
• с 6 – 8 высота, ширина и длина державки соответственно;
• 9 – длина режущей кромки;
• 10 – дополнительные сведения.

Расшифровка державок для токарных резцов выполняется в номерном порядке.

Специфика крепления

Державки ISO фиксируются одним из 5 способов. Для каждой схемы крепления предусмотрена отдельная буква.

Обозначение	Схема крепления	Изображение
C	Распределение прижимных усилий сверху
D	Жесткий прижим с дополнительным усиливающим элементом
M	Фиксация посредством клин-прихвата
P	Рычажный прижим через отверстие
S	Классический винтовой прижим

Геометрия устанавливаемой пластины

Используемые пластины имеют 12 форм, обозначаются одиночными буквами. Последние содержат сведения о геометрии и угле.

Обозначение	Форма	Изображение	Обозначение	Форма	Изображение
С	Ромб с углом 80°		T	Треугольник с углом 60°
D	Ромб с углом 55°		W	Ломаный треугольник с углом 80°
V	Ромб с углом 35°		K	Параллелограмм с углом 55°
R	Круг		H	Шестигранник с углом 120°
S	Квадрат		P	Пятигранник с углом 108°

Главный угол в плане

Главный угол в плане измеряется между режущей кромкой пластины и обрабатываемой поверхностью заготовки. Диапазон значений – от 45 до 117,5 градусов.

Для каждого вида токарных державок параметр имеет отдельное буквенное обозначение.

Символ	Угол	Изображение	Символ	Угол	Изображение	Символ	Угол	Изображение
A	90°		H	107,5°		R	75°
B	75°		J	93°		S	45°
C	90°		K	75°		T	60°
D	45°		L	95°		U	93°
E	60°		M	50°		V	72,5°
F	91°		N	63,5°		Y(X)	85°
G	91°		P	117,5°		Y(Z)	85°

Решения с увеличенным углом в плане не склонны к вибрациям, подходят для работы с уступами, позволяют прикладывать значительные усилия при резании. Однако обработка жаропрочных сталей может сопровождаться проточинами.

Виды державок с малым углом в плане создают низкую нагрузку на инструмент, уменьшают толщину стружки по мере роста подачи. Их минус – невозможность точения уступов с углом 90°.

Задний угол пластины

Обозначение токарных державок по ISO включает 4 типа задних углов. Также предусмотрены решения без него. Они имеют усиленную кромку, адаптированы к интенсивной эксплуатации.

Обозначение	Угол	Изображение	Обозначение	Угол	Изображение
B	5°		P	11°
C	7°		N	0°

Чем больше угол, тем выше геометрическая проходимость и риск повреждения кромки. При этом отмечается снижение интенсивности вибраций и силы реза.

С уменьшением угла возрастает прочность кромки, скорость подачи и сила реза, но наблюдаются выраженные вибрации.

Направление обработки

Маркировка токарных державок для наружного точения предполагает следующую классификацию оснастки по типу обработки.

Буква	Направление	Рисунок	Буква	Направление	Рисунок	Буква	Направление	Рисунок
R	Правое		L	Левое		N	Нейтральное

Решения в нейтральном исполнении демонстрирует высокую эффективность при перемещении в любую сторону.

Высота, ширина и длина державки

Габариты оснастки имеют свою интерпретацию в маркировке. Так, высота и ширина указываются в миллиметрах, а длина – с использованием буквенных обозначений. Последние расшифровываются в метрических единицах.

Высота		Ширина
Типоразмер в мм	Изображение	Типоразмер в мм	Изображение
10		10
16		16
20		20
25		25
32		32
40		40
50		50
60		60

Расшифровка расточных державок по длине имеет следующий вид.

Обозначение	Расшифровка, в мм	Обозначение	Расшифровка, в мм	Изображение
A	32	N	160
B	40	P	170
C	50	Q	180
D	60	R	200
E	70	S	250
F	80	T	300
G	90	U	350
H	100	V	400
J	110	W	450
K	125	Y	500
L	140	X	Спец.
M	150

Длина режущей кромки

Длина режущей кромки державки обозначается в миллиметрах. Расположение измеряемого участка зависит от геометрии устанавливаемой пластины.

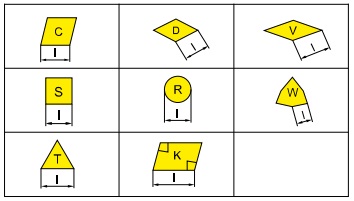

Рис. 2 Длина режущей кромки державки для наружной обработки

Дополнительные сведения

Дополнительные сведения об инструменте зашифрованы в числовом коде. Они соответствует размерности пластины, учитывается при подборе.

Замена числа на букву «С» - признак наличия стружколома.

Державки для внутреннего точения

Маркировка державок под пластины для внутреннего точения также содержит 10 позиций. При этом ее расшифровка обладает рядом отличий.

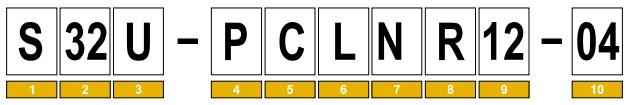

Рис. 3 Маркировка державки для внутренней обработки

Блоки имеют следующее значение:

• 1 – исполнение державки;
• 2 – диаметр;
• 3 – длина;
• 4 – специфика крепления пластины;
• 5 – геометрия пластины;
• 6 – главный угол в плане;
• 7 – задний угол в плане;
• 8 – направление обработки;
• 9 – длина режущей кромки;
• 10 – дополнительные сведения.

Разница с предшественником – в смещении параметров, отвечающих за размер, в начало маркировки. Эксплуатационные свойства изделия описываются во втором блоке.

Исполнение державки

Стандарт допускает использование оснастки в двух исполнениях: для классической обработки и в системах с СОЖ. Во втором случае маркировка начинается с буквы S.

Диаметр и длина

Размерная маркировка державок для токарных резцов строится по привычному принципу: диаметр отображается цифрами, длина – набором букв с расшифровкой.

Диаметр
Типоразмер в мм		Изображение
08	25
10	32
12	40
16	50
20	60

Буквенная расшифровка длины выглядит следующим образом.

Обозначение	Расшифровка, в мм	Обозначение	Расшифровка, в мм	Изображение
F	80	S	250
H	100	T	300
K	125	U	350
M	150	V	400
P	170	W	450
Q	180	Y	500
R	200	X	Спец.

Специфика крепления пластины и ее геометрия

Интерпретация обозначений крепления и геометрии пластин аналогична державкам для внешней обработки. Как и в предыдущем случае, доступно 5 типов прижимов: от С до S, при этом количество поддерживаемых форм стало меньше. Мастеру предлагается 8 решений с буквами С, D, V, R, T, W, K и S. Их геометрия и параметры представлены в соответствующей таблице выше.

Главный и задний угол в плане

Главный угол в плане обозначается буквой, имеет 8 градаций, варьируется в пределах 75 – 117,5 градусов.

Символ	Угол	Изображение	Символ	Угол	Изображение
F	91°		P	117,5°
L	95°		U-X	93°
U	93°		K	75°
G	91°		Q	107,5°

Задний угол имеет ту же расшифровку, что и у державок для наружного точения.

Направление обработки

В отличие от предшественника, резцы для внутренних работ перемещаются лишь влево и вправо. Нейтральных решений не предусмотрено.

Символ	Направление	Изображение	Символ	Направление	Изображение
R	Правое		L	Левое

Длина режущей кромки и дополнительные обозначения

Длина режущей кромки державки для внутреннего точения влияет на глубину резания, точность и скорость обработки. Буквенная расшифровка обозначения представлена на рисунке.

Рис. 4 Длина режущей кромки державок для внутренней обработки

Расшифровка блока с дополнительными обозначениями идентична предыдущему типу оснастки.

Резьбовые державки

Маркировка резьбовых державок для токарной обработки имеет укороченный вид, насчитывает всего 6 позиций.

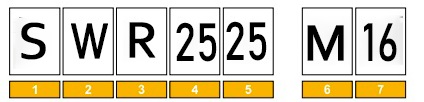

Рис. 5 Маркировка резьбовых державок

Значения блоков:

• 1 – специфика фиксации пластины;
• 2 – тип формируемой резьбы;
• 3 – направление резьбы;
• 4 и 5 – высота и ширина резца соответственно;
• 5 – длина державки;
• 6 – габариты твердосплавной пластины.

Маркировка содержит исчерпывающие сведения для подбора оснастки с учетом требований к резьбе.

Специфика фиксации пластины

Параметры крепления пластины имеют буквенное обозначение. Для резьбонарезных державок доступны две схемы: С – с верхним прижимом и S – с фиксацией винтом.

Тип формируемой резьбы и ее направление

Показатели, касающиеся исполнения резьбы, также обозначаются буквами. Внутренней резьбе соответствует N, наружной – W. В случае с левой и правой резьбой используются привычные L и R.

Габариты резца

Расшифровка габаритов резьбовых державок не требует букв. Ширина и высота прописывается в миллиметрах на отведенных местах. Специфика измерения представлена на рисунках.

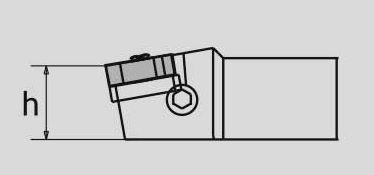

Рис. 6 Высота резьбонарезного резца

Рис. 7 Ширина резьбонарезного резца

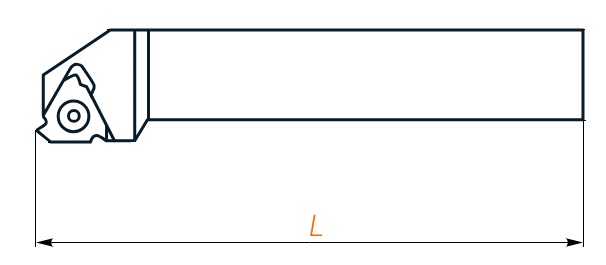

Длина державки

Длина резьбонарезных державок имеет привычное буквенное шифрование.

Обозначение	Расшифровка, в мм	Обозначение	Расшифровка, в мм	Изображение
H	100	Q	180
K	125	R	200
M	150	S	250
P	170

Габариты твердосплавной пластины

Система обозначения державок по ISO предполагает использование числовых комбинаций для обозначения габаритов пластин. Предусмотрено 4 типоразмера: от 11 до 27. Каждый соответствует определенной длине режущей кромки и диаметру вписанной окружности.

Державки отрезного и канавочного типа

Маркировка оснастки для отрезных и канавочных операций расшифровывается посредством специальных схем.

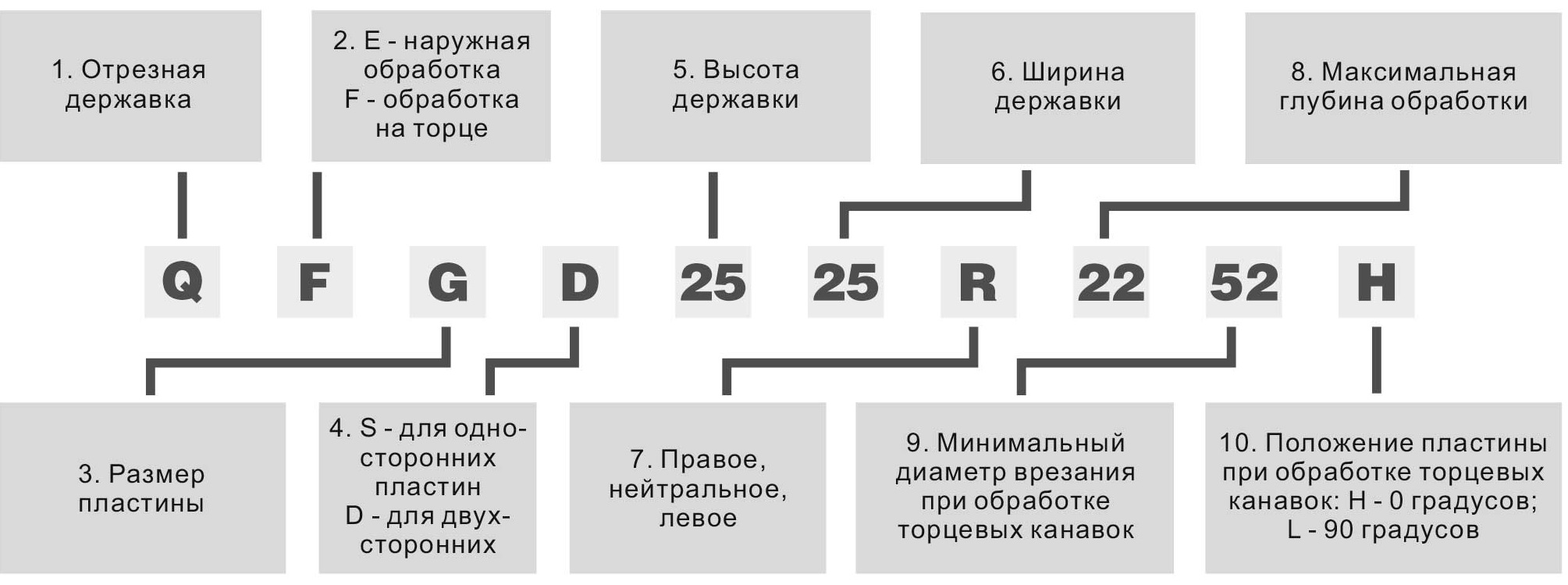

Рис. 8 Расшифровка маркировки державок для отрезных операций и обработки канавок

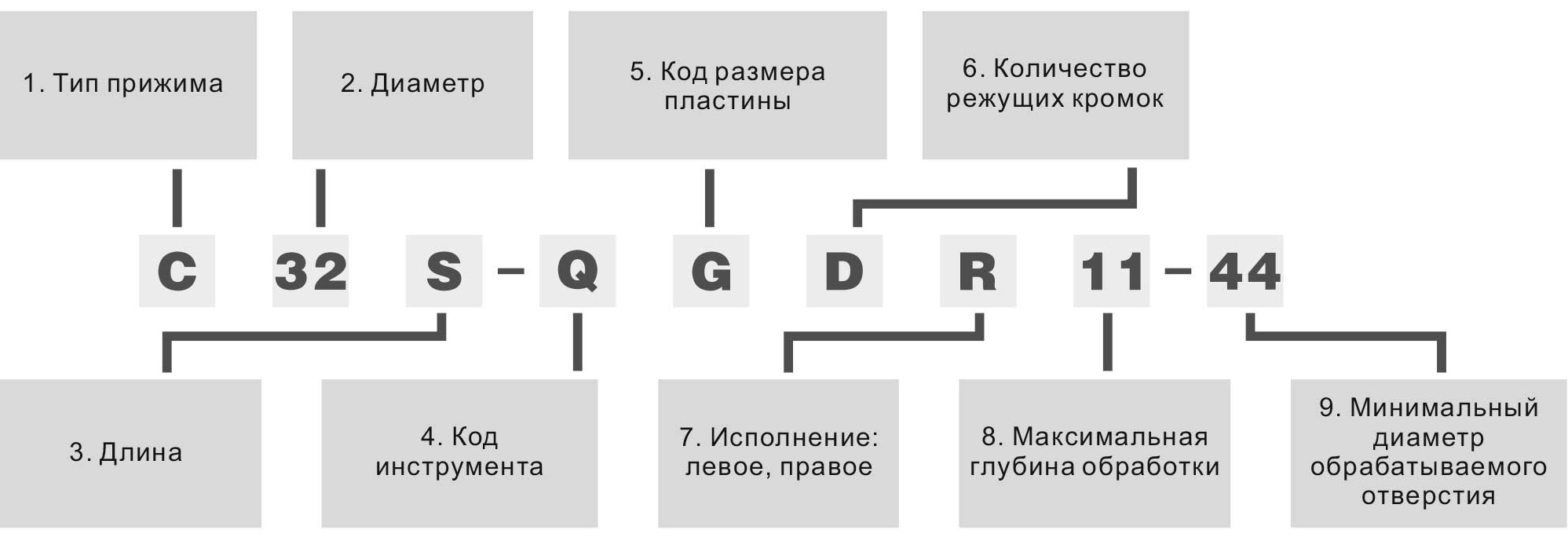

Рис. 9 Расшифровка державок для внутренних канавок

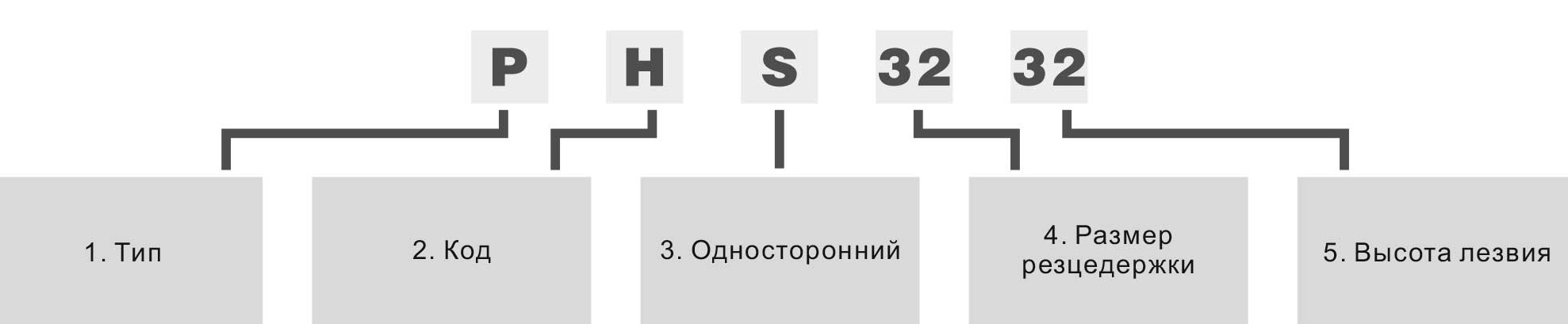

Рис. 10 Расшифровка для блока-держателя лезвий
