Где можно узнать сведения о марке
Марка стали прописывается в сопроводительных документах и отображается на бирках. Последние крепятся к прокату, выполнены из влагостойкого материала.

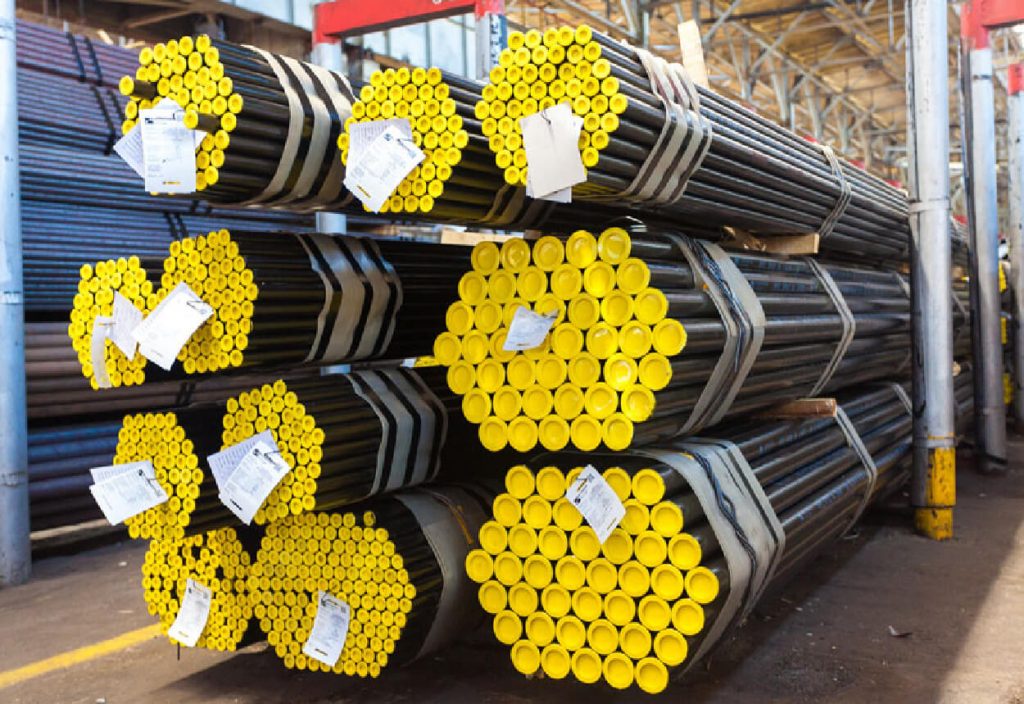

Рис. 1 Бирки на прокате
Расшифровка легированной стали
При расшифровке марок легированных сталей учитываются буквенные обозначения присадок:
- Х – хром;
- С – кремний;
- Т – титан;
- Г – марганец;
- Ф – ванадий;
- Р – бор;
- Н – никель;
- М – молибден;
- К – кобальт.
Они придают материалу требуемые свойства, добавляются в определенном количестве. Последнее обозначается цифрой после буквы.
ВАЖНО. Первое число соответствует содержанию углерода, не имеет сопутствующей буквы.
Также при расшифровке марок сталей в материаловедении применяются дополнительные буквы. Символы прописываются в начале марки, информируя о ее свойствах:
- Р – быстрорежущая сталь;
- Ш – шарикоподшипниковая сталь;
- А – автоматный сплав;
- Э – электротехническая сталь.
В ряде случаев указываются только легирующие компоненты. Например, сплав ШХ4 относится к шарикоподшипниковым сталям с содержанием хрома 0,4%.
Пример расшифровки
Продемонстрировать принцип работы с обозначениями помогут примеры. Так, расшифровка марки стали 09Г2С имеет следующий вид:
- 09 – доля углерода в объеме до 0,09%.
- Г2 – наличие марганца до 2%.
- С – содержание кремния до 1%.
При содержании присадки менее 1% в маркировке не указывается цифра.
Расшифровка марки стали 12Х18Н10Т:
- 12 – количество углерода до 0,12%.
- Х18 – доля хрома до 18%.
- Н10 – количество никеля до 10%.
- Т – доля титана менее 0,8%.
Многие производители и интернет-ресурсы публикуют вспомогательные схемы расшифровки, упрощающие работу с обозначениями.

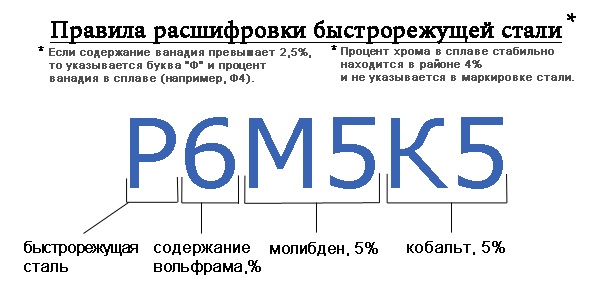

Рис. 2 Графический пример расшифровки марки
Расшифровка нелегированных марок
Для работы с нелегированными марками требуются специальные таблицы. Продукция делится на сталь обыкновенного качества и качественную сталь. Первая содержит до 0,5% примесей, вторая – до 0,35%.
Сталь обыкновенного качества
Маркировка материала представлена в виде Ст3 или Ст2, где Ст – сталь обыкновенного качества, а цифра – порядковый номер. Найти сведения о химическом составе поможет таблица из ГОСТ 308-71.

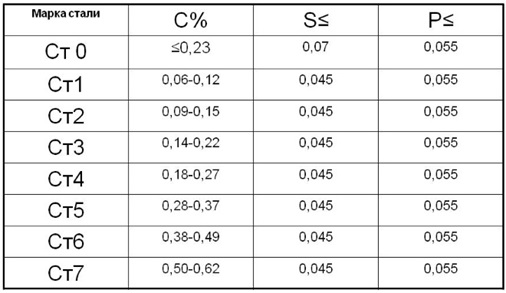

Таблица. 1 Химический состав стали Ст
Также в маркировке могут присутствовать дополнительные обозначения:
- КП – кипящая;
- ПС – полуспокойная;
- СВ – свариваемая.
Сплавы в спокойном исполнении не имеют букв в марке.
Получить сведения о пределе текучести и прочих свойствах материала можно в соответствующих таблицах из ГОСТа.

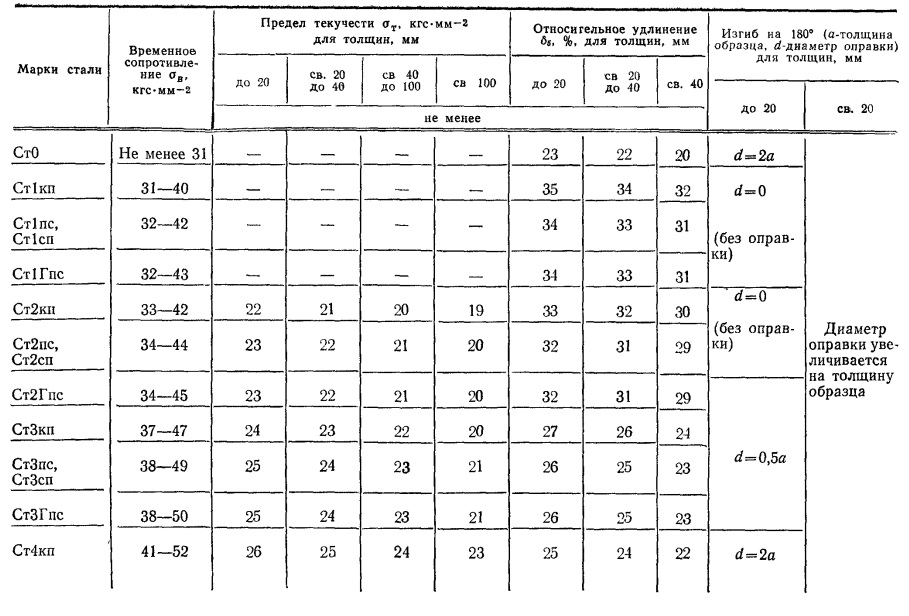

Таблица. 2 Предел текучести стали Ст

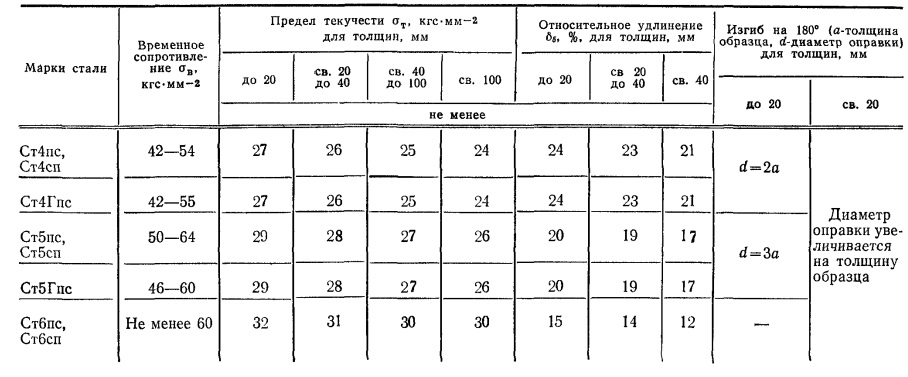

Таблица. 3 Предел текучести стали Ст (продолжение)
Также в стандарте присутствуют дополнительные сведения о содержании химических элементов для кипящей, спокойной и полуспокойной стали.

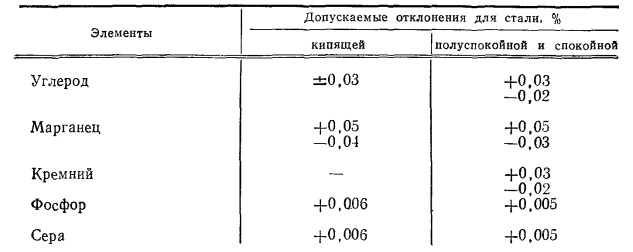

Таблица. 4 Состав кипящей, спокойной и полуспокойной стали
Отдельное внимание уделено цвету упаковки, позволяющему визуально различить материалы.

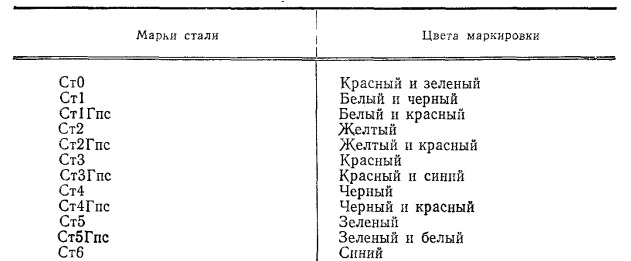

Таблица. 5 Цветовые различия упаковки стали обыкновенного качества
Качественная сталь
Сталь обозначается числом, а также стандартными сокращениями типа КП и ПС при необходимости. Для знакомства с химическим составом требуется ГОСТ 1050 88.
Таблица. 6 Химический состав качественной углеродистой стали
Также стандарт содержит сведения о пределе текучести, временном сопротивлении, относительном удлинении и сужении.

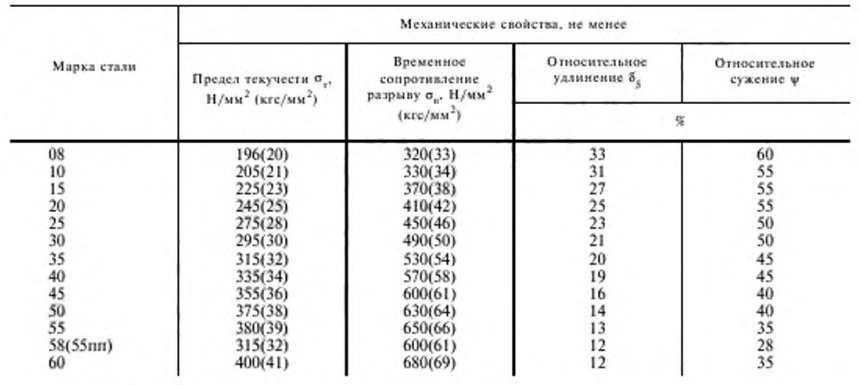

Таблица. 7 Предел текучести, временное сопротивление, относительное удлинение и сужение качественной углеродистой стали
Отдельное внимание уделено твердости.

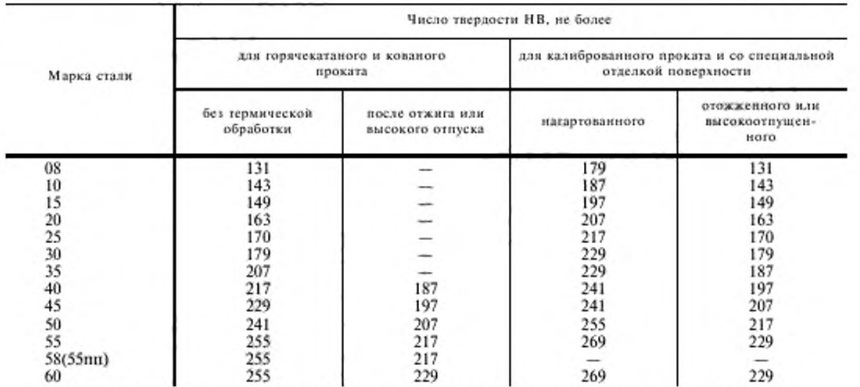

Таблица. 8 Твердость качественной углеродистой стали
Для расшифровки прочих марок стали стоит использовать соответствующие ГОСТы.
