Современное осевое фрезерование не ограничивается 3 направлениями. Прогрессивные станки позволяют работать в 5 осях, где две дополнительные формируются наклонным положением головки. В результате расширяется свобода перемещения и ассортимент выполняемых операций.

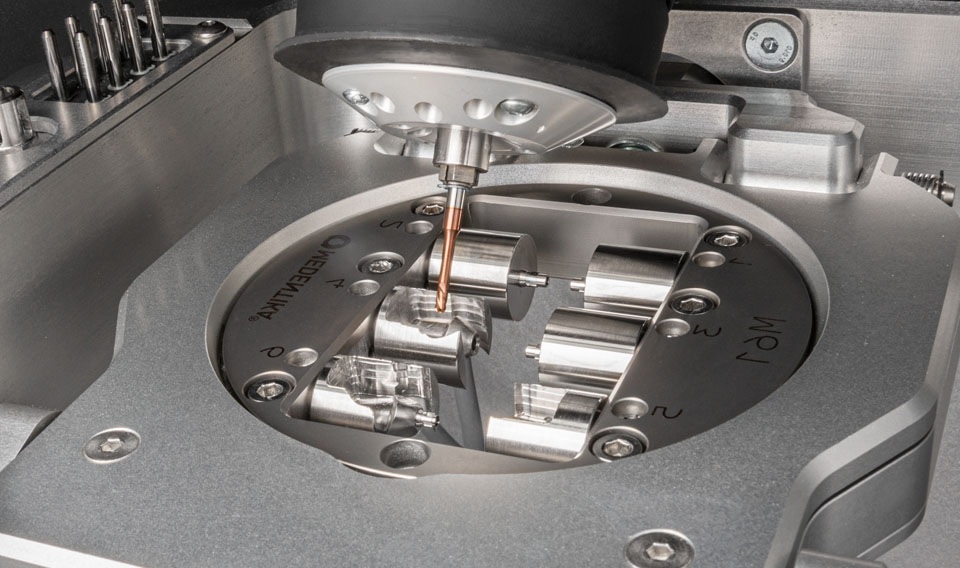

Рис. 1 Обработка детали пятиосевым фрезерованием
Виды станков
Станки для 5-осевого фрезерования делятся на 2 категории: с подвижным и неподвижным столом. В первом случае используется стандартная головка, перемещающаяся в 3 осях, а две остальные добавляет стол. Такой подход актуален для малых и средних заготовок, не подходит габаритным деталям.

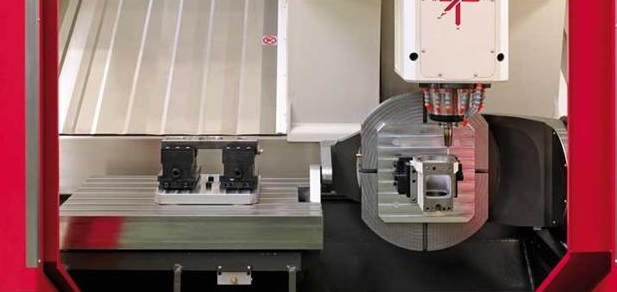

Рис. 2 5-осевой станок с подвижным столом
Модели второго типа содержат головку с дополнительными степенями свободы, при этом стол остается статичным. Решения оптимальны для тяжелых элементов, требующих значительных усилий при перемещении.

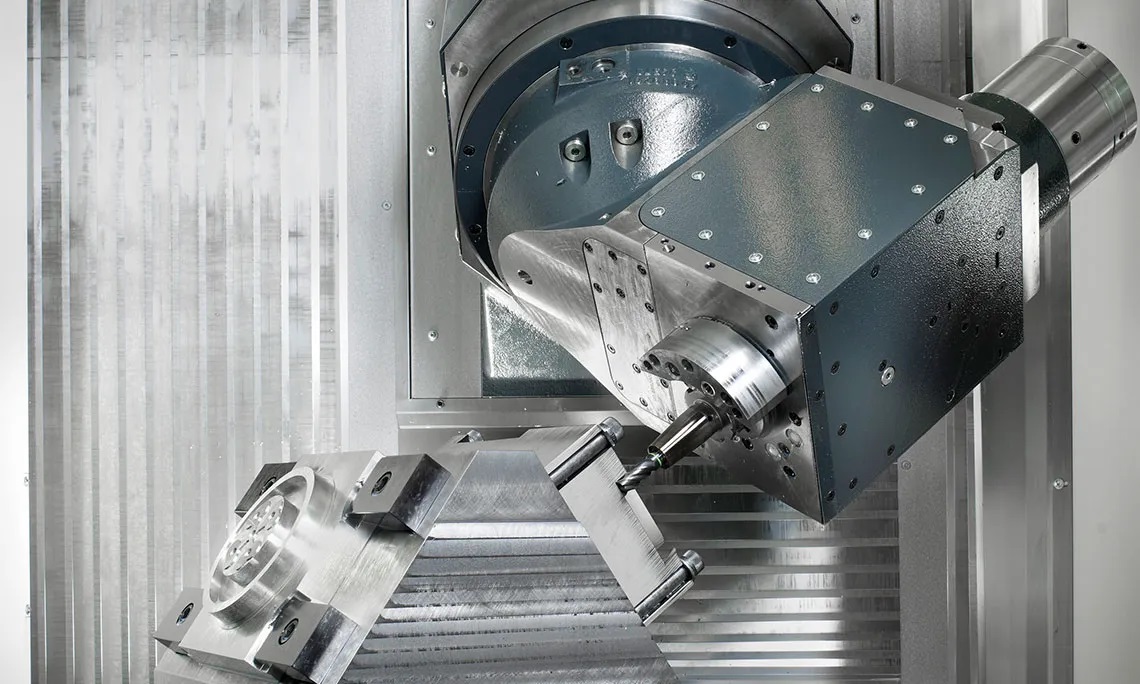

Рис. 3 5-осевой станок с подвижной головкой
Некоторые производители предлагают универсальные модели. В них двигается и головка, и стол. Это обеспечивает максимальную вариативность действий, позволяет выбрать подходящий режим с учетом габаритов детали и сложности процедуры.

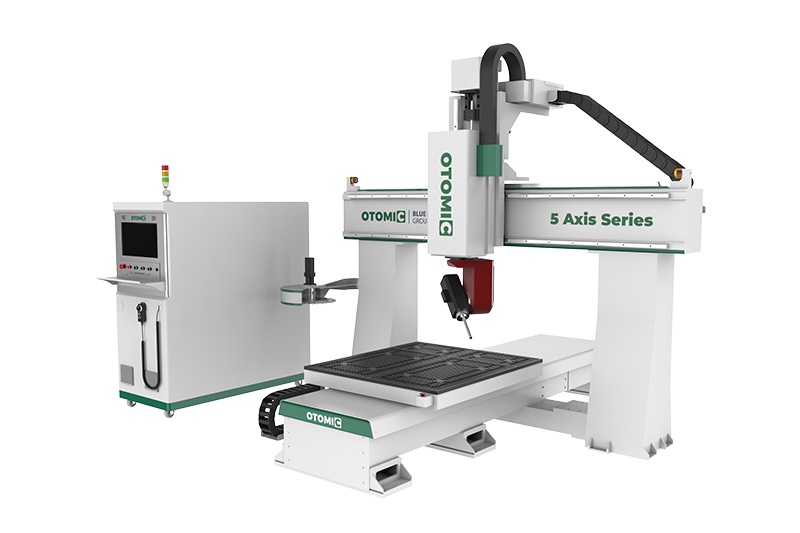

Рис. 4 5-осевой станок с подвижной головкой и столом
Возможность работы в дополнительных осях позволяет изготавливать сложные элементы, такие как лопатки турбин, шестерни передаточных механизмов и анатомические протезы.
|
Количество осей |
Схема обработки |
Количество осей |
Схема обработки |
Количество осей |
Схема обработки |
|
Две |
Две
|

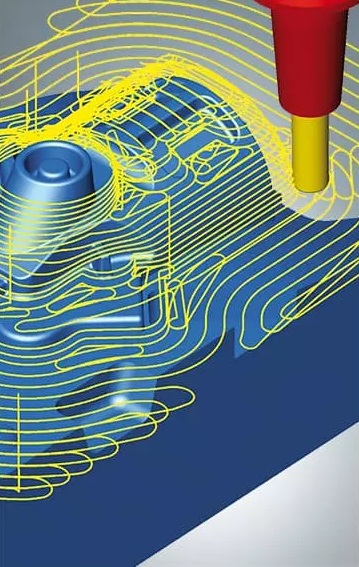

Три |
Три
|

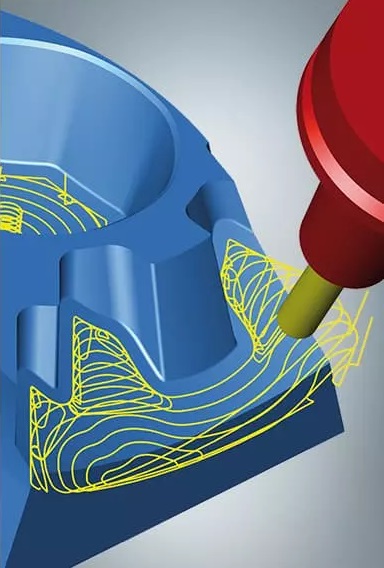

Пять |
Пять
|
Преимущества 5-осевого фрезерования
Работа в 5 плоскостях дает ряд плюсов:
- Высокая точность. Операции выполняются на станках с ЧПУ, предполагают точное позиционирование фрезы. Это значительно сокращает погрешность и процент брака.
- Широкий функционал. Дополнительные степени свободы позволяют проводить больше процедур. В результате открывается доступ к изготовлению сложных деталей и комбинированным действиям.
- Экономия времени на перенастройку. Преимущество, связанное с расширением функционала. Теперь посредством одной фрезы выполняется больше операций, а значит, смена инструмента осуществляется реже.
Технология постоянно развивается. Регулярно появляются разработки, уменьшающие издержки и ускоряющие труд.
Рис. 4 5-осевой станок с подвижной головкой и столом
Решения с 6 осями
Также в продаже представлены 6-осевые станки. Они добавляют еще одно направление, но это не дает существенного расширения функционала в сравнении с переходом от 3 к 5 осям.
Специфика перемещения головки 6-осевого станка зависит от ориентации.
|
Тип станка |
Направления движения головки |
Тип станка |
Направления движения головки |
|

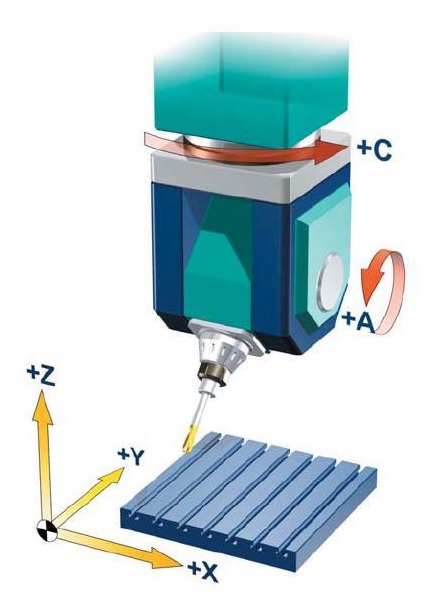

Вертикально обрабатывающий станок |
Вертикально обрабатывающий станок
|
Горизонтально обрабатывающий станок |
Горизонтально обрабатывающий станок
|
