Правила подбора и эксплуатации образцов шероховатости

Производители изготавливают образцы шероховатости по ГОСТ 9378. Продукция реализуется в виде наборов и отдельных элементов.

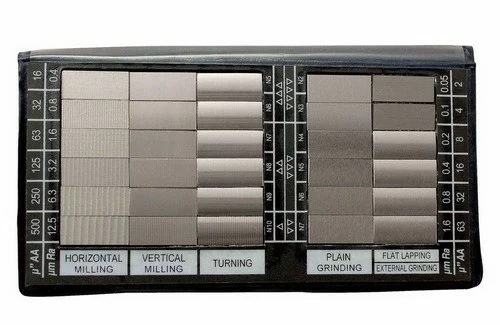

Рис. 1 Набор образцов шероховатости

Образцы шероховатости применяются сотрудниками ОТК. Они являются обязательной составляющей лабораторий по визуальному контролю, востребованы на предприятиях по производству автомобилей, станков, средств измерения и т.д.

Параметры оценки

При работе с наборами образцов шероховатости поверхности учитываются следующие параметры.

• Ra – отклонение профиля, выраженное средним арифметическим значением.
• Rz – высота неровности профиля, определенная по 10 контрольным точкам.
• Rmax – предельная высота неровности профиля.

Для проведения работ предлагаются одноименные комплекты: с образцами шероховатости Ra и с образцами шероховатости Rz.

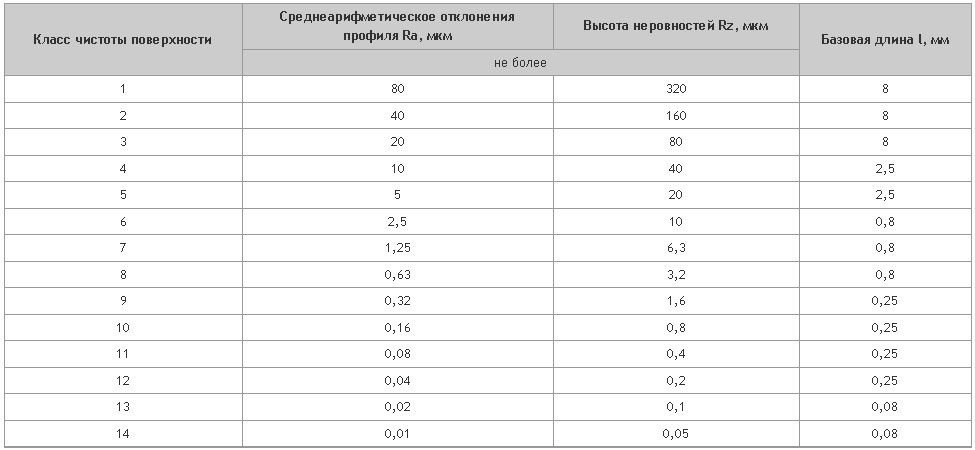

Таблица 1. Сводные параметры шероховатости

Определить точные значения шероховатости позволяет профилометр. Он представляет собой датчик с алмазной иглой, перемещающейся по контрольной поверхности. При контакте с неровностями происходит колебание иглы и генерация соответствующего сигнала. Последний подвергается электронному усилению, после чего считывается рабочим блоком. Он переводит сигнал в привычные значения и выводит их на экран.

Рис. 2 Профилометр

Разновидности образцов

Производители предлагают купить образцы шероховатости для каждого способа обработки заготовок.

Тип обработки	Ra	Изображение	Тип обработки	Ra	Изображение
Шлифование периферией круга	0,050 – 3,200		Точение	0,40 – 12,5

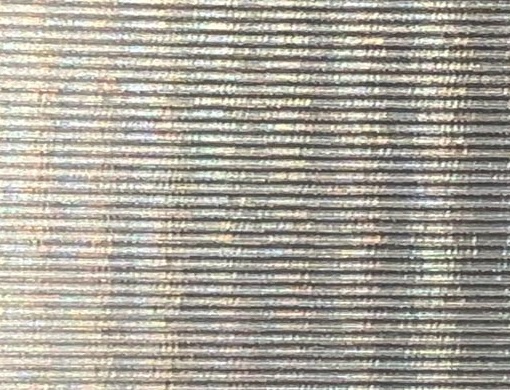

Торцевое шлифование			Расточка

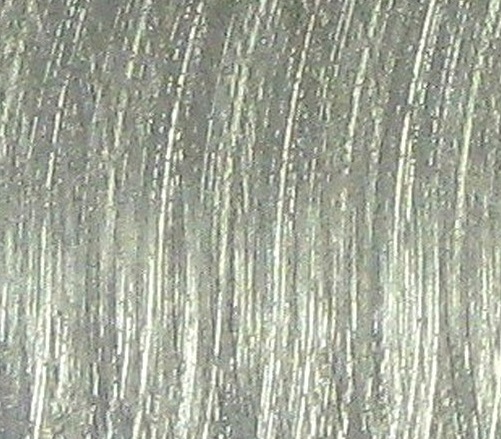

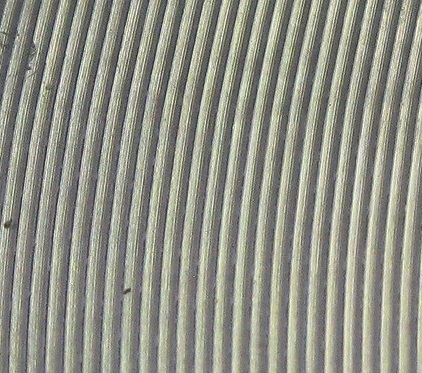

Шлифование посредством чашеобразного круга			Торцевое точение

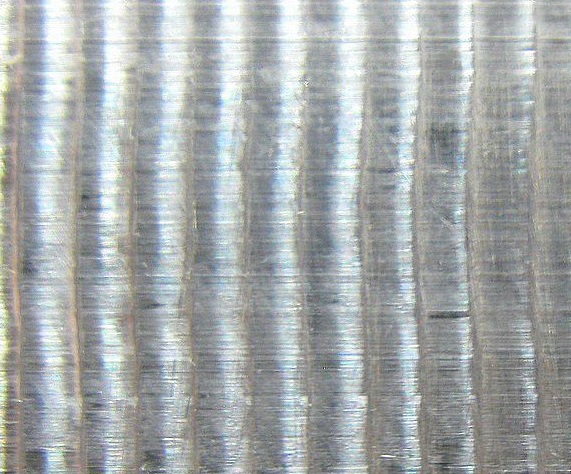

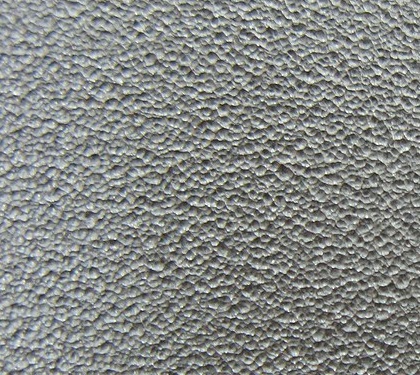

Цилиндрическое фрезерование	0,40 – 12,5		Обработка дробью	0,20 – 25,0

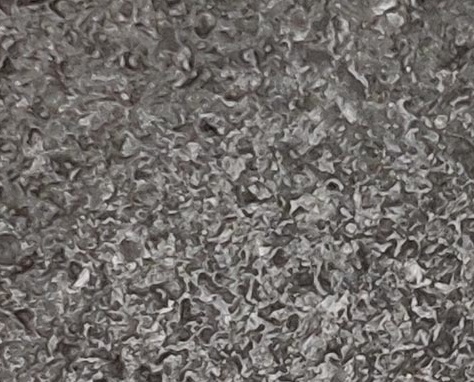

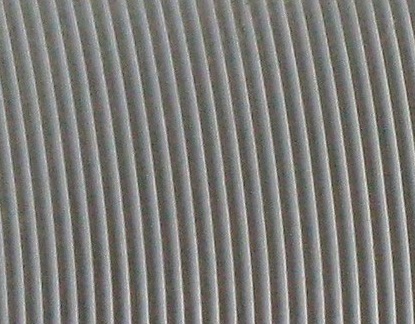

Торцевое фрезерование			Обработка песком

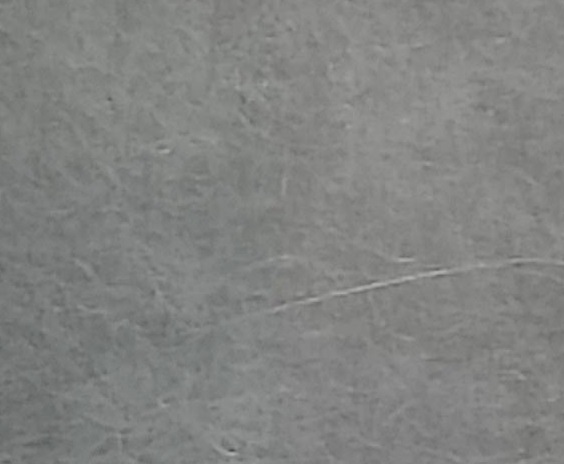

Торцевое пересекающееся фрезерование			Механизированные полировальные операции	0,0125 – 0,200

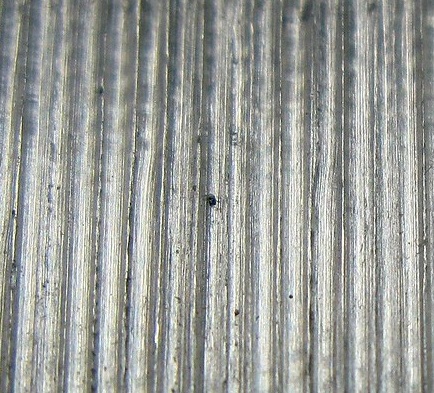

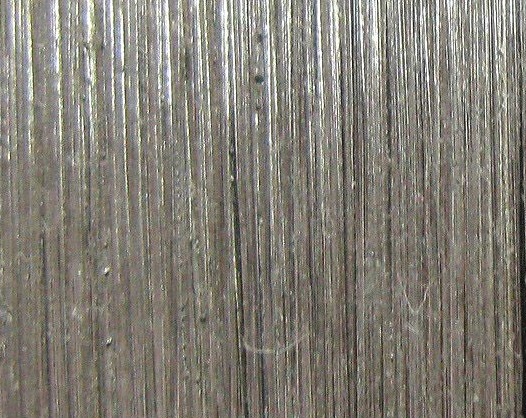

Строгание	0,80 – 25,0		Опиливание вручную	Rz 80 – 2.5

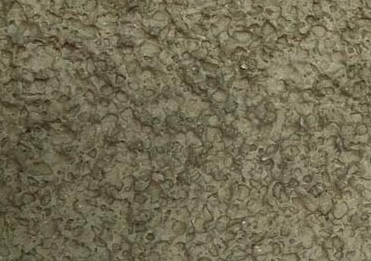

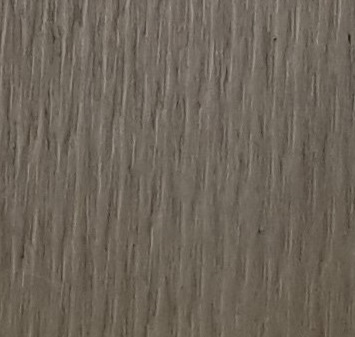

Обработка электроэрозионным способом	0,63 – 10,0		Изготовление детали посредством литья	-

Поверка образцов шероховатости

Поверка образцов шероховатости – обязательное условие для их эксплуатации. Операция проходит в три этапа: подготовка, поверочные мероприятия и оформление результатов.

Подготовительные процедуры включают проверку оснастки, оборудования и условий проведения замеров. Специалист может приступать к работе при соблюдении следующих требований.

• Температура окружающей среды от +15 до +25 градусов при влажности не более 60%.
• Отклонение в напряжении питания профилометра – не более 10% от номинального.
• Вибрации, воздействующие на оборудование и рабочий стол, не превышают показателей, обозначенных в ГОСТ 8.241-77.

Поверочные средства подготавливаются к эксплуатации в соответствии с требованиями инструкции. При необходимости проводятся дополнительные мероприятия по их настройке.

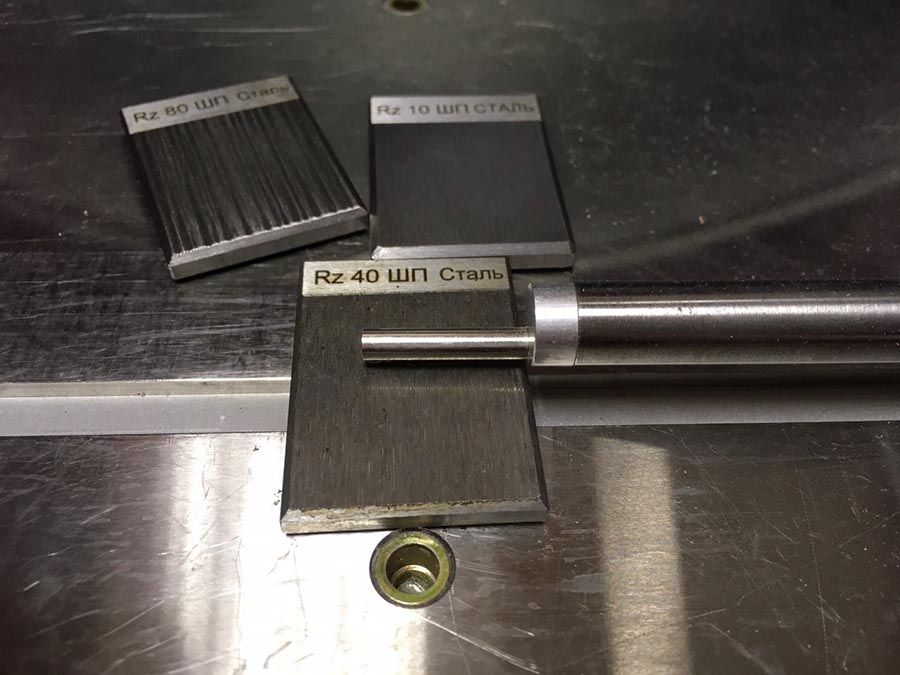

Рис. 3 Подготовка к поверке

По завершении подготовки специалист переходит к поверке. Процедура включает ряд операций.

• Оценка состояния представленных образцов: осмотр на предмет повреждений и обмерка. Особое внимание уделяется намагниченности. Ее проверяют фрагментом из малоуглеродистой стали. Последний не должен притягиваться к образцу.
• Контрольная подготовка к снятию метрологических характеристик: закрепление образца на столе с использованием вспомогательных приспособлений и выбор участков для замеров. Число рабочих зон зависит от размерности детали и требований к точности процедуры. Минимальное количество – 8 шт.
• Измерение Ra посредством профилометра. Определение среднего значения и среднеквадратичного отклонения.

В качестве формы для записи результатов предусмотрена стандартная таблица.

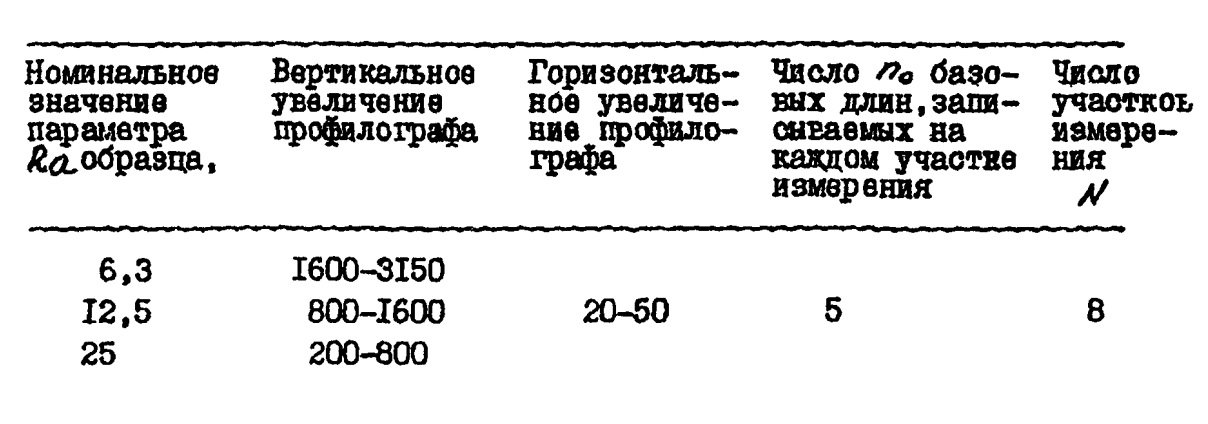

Таблица 2. Рекомендуемая форма записи результатов при поверке

В завершении поверочных процедур производится сравнение полученных результатов и требований ГОСТ 9378-75. Специфика оформляемых документов зависит от типа мероприятия.

• В случае первичной поверки образца предприятие вносит соответствующую запись в его паспорт. В нем отображается дата и результат.
• При государственной поверке осуществляется оформление свидетельства. Форма документа установлена действующим стандартом.
• В случае ведомственной поверки ставится отметка в сопроводительный документ.

Если процедура прошла неудачно, образцы не допускают к дальнейшей эксплуатации. При этом оформляется сопроводительные бумага, подтверждающая их непригодность к использованию.

Как пользоваться образцами шероховатости?

Использование образцов шероховатости предусматривает последовательное проведение операций.

• Определение поверхности, у которой будет оцениваться шероховатость.
• Очистка плоскости от загрязнений с целью проявления рисунка.
• Сравнение образцов шероховатости из набора с поверхностью. Наряду с визуальным контролем допускается тактильная проверка. Она позволяет оценить соответствие элементов с наибольшей точностью.
• При выборе подходящего образца считываются его параметры – они соответствуют шероховатости измеряемой поверхности.

При проведении работ используются наборы образцов шероховатости по ГОСТ 9378. К эксплуатации не допускаются комплекты, не имеющие сопроводительных документов.

Приобретение образцов шероховатости

Купить образцы шероховатости по ГОСТ 9378-93 предлагает интернет-магазин «РИНКОМ». Мы реализуем поверенный инструмент от ведущих производителей: ЧИЗ, STV, Метролог и т.д. Продукция соответствует отраслевым стандартам. В наличии решения для деталей, полученных различными способами: точение, полирование, фрезерование, шлифование, расточка и строгание.

Содействие в подборе изделий оказывают штатные менеджеры. Они предлагают подходящие комплекты с учетом потребностей покупателя, информируют об особенностях продукции различных брендов.

Чтобы купить набор образцов шероховатости, посетите соответствующий раздел сайта.
