Плунжерное фрезерование

Заготовка подвергается осевым силам резания. Это позволяет работать с нестабильными элементами, производить обработку углов и скрытых проемов. Операция незаменима при взаимодействии с высокопрочными материалами, например, титановыми сплавами.

Рис. 1 Формирование детали методом плунжерного фрезерования

Преимущества плунжерного фрезерования

Использование плунжерной фрезы дает ряд преимуществ.

• Высокая скорость съема материала. Прекрасная производительность труда при работе со сложными заготовками.
• Возможность установки плунжерной фрезы на относительно «легкое» оборудование без потерь в качестве и производительности.
• Решение большинства проблем, связанных с вибрационным воздействием.

Плунжерное фрезерование – лучшее решение при работе с глубокими полостями. Высокая эффективность инструмента сохраняется при погружении на глубину более 4 диаметров.

ВАЖНО. Ось Z обладает максимальной жесткостью. Это обеспечивает равномерную подачу инструмента, высокую точность операций и минимальное смещение заготовки в процессе обработки.

Рис. 2 Плунжерное фрезерование на станке

Какая конструкция плунжерной фрезы является наиболее подходящей?

Оптимальный вариант – использование инструмента с нулевым или отрицательным углом К. Это компенсирует боковую силу резания, способствует устойчивому положению фрезы при выполнении операций.

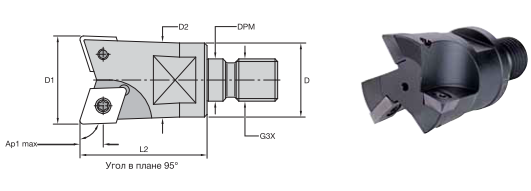

Рис. 3 Плунжерная фреза

Большинство фрез со сменными пластинами используется в качестве инструмента для плунжерной обработки. Особое расположение режущих элементов обеспечивает быстрое и качественное позиционирование.

Общие рекомендации по плунжерному фрезерованию

При работе с фрезами для плунжерного фрезерования стоит обращать внимание на следующие аспекты.

• Операции выполняются на горизонтальных и вертикальных станках. В первом случае существенно упрощается отвод стружки.
• Оптимальное направление проведения работ – сверху вниз.
• Обеспечить быстрое и качественное извлечение стружки позволит подача сжатого воздуха в рабочую зону.
• При выполнении работ возможен значительный нагрев инструмента. Штатная система подачи ОЖ должна эффективно отводить тепло. Перегрев приведет к тепловой деформации детали и преждевременному износу фрезы.
• Плунжерное фрезерование предполагает более низкую подачу на зуб в сравнении с классическим. В зоне реза должно находиться более одного зуба.
• Добиться высокой точности и производительности труда позволяет использование фрез с мелким шагом.
• Для снижения интенсивности вибраций стоит планомерно снижать глубину врезания.

При создании технологической карты учитываются припуски для чистовой обработки. В противном случае возможны отклонения в размерах детали.

ВАЖНО. Недопустимо использовать циклы операций, свойственные классическому сверлению. Это приведет к появлению вибраций, увеличит риск дефектов.

Рис. 4 Удаление стружки посредством сжатого воздуха

В случае создания избыточно глубоких пазов стоит воспользоваться сверлом. Инструмент имеет прекрасное значение перекрытия, обеспечивает более качественное извлечение стружки по сравнению с фрезой.

Дополнительные рекомендации по работе с выборками и карманами:

• своевременная эвакуация стружки имеет критическое значение;
• для извлечения стружки можно формировать дополнительные отверстия, если они допускаются конструкцией детали;
• обязательна возможность подачи сжатого воздуха и охлаждающей жидкости;
• первые две проходки выполняются с наименьшей подачей;

При плунжерной обработке фрезой стоит избегать фрезерования в полный паз.

Рис. 5 Подача охлаждающей жидкости в зону фрезерования

Последовательность выполнения операций

Для каждого участка или детали разрабатывается собственная последовательность фрезерования. Рассмотрим действие на примере обработки угла.

Наименование операции	Изображение
Шаг 1
Шаг 2
Шаг 3

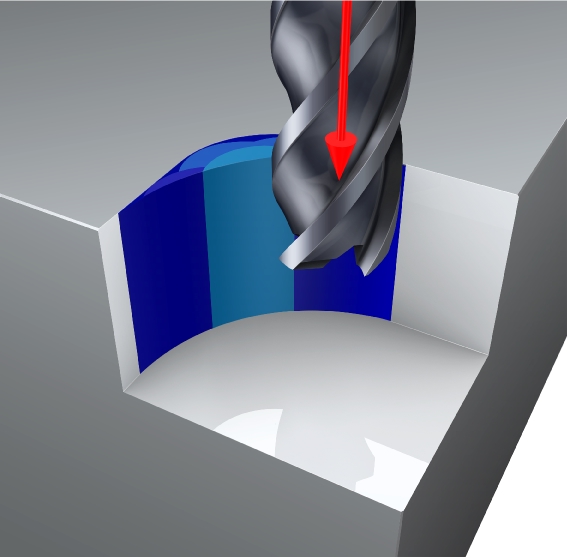

Рис. 6 Изометрическое моделирование операции
