Патроны Weldon: назначение и разновидности

Рис. 1 Использование быстрозажимного патрона в рамках станка

Патроны Weldon задействуются на фрезерных и токарных станках. Они способствуют оперативной замене инструмента, снижают риск биения и вибраций за счет высокой жесткости.

ВАЖНО. Некоторые мастера самостоятельно формируют лыску для установки цилиндрического инструмента в патрон. Такой подход запрещен техникой безопасности. Он не гарантирует надежное удержание инструмента, увеличивает риск травм и повреждения оборудования.

Типы патронов Weldon

В продаже представлены токарные и фрезерные патроны Weldon. Продукция различается количеством зажимных винтов, типом хвостовика и габаритными размерами.

Тип патрона	Описание	Фото	Чертеж

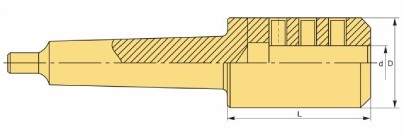

MTA-SL	Патрон с конусом Морзе, лапкой и тремя зажимными винтами.

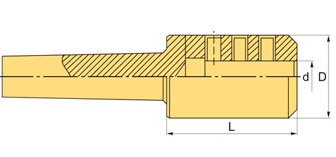

MTB-SL	Патрон с конусом Морзе и резьбой. Количество зажимных винтов – 3 шт.

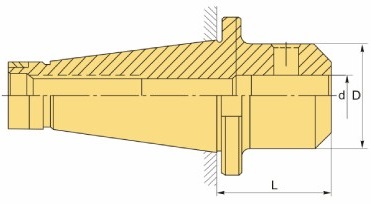

NT-SL	Конический патрон с проемом для подачи охлаждающей жидкости. Число фиксирующих винтов – 1 шт.

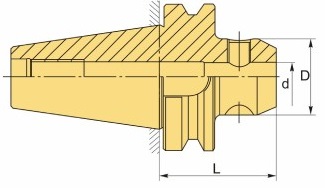

BT-SL	Укороченный патрон для инструмента малого диаметра.

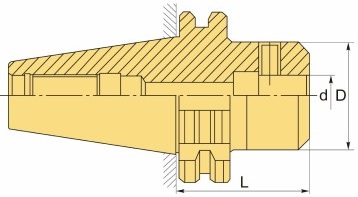

SK-SL	Универсальный патрон для фрез и сверл с хвостовиками DIN1835-B и DIN6535-HB. Предусмотрен один зажимной винт.
HSK-A-SL	Модель с хвостовиком DIN1835-B для станков с высокой степенью автоматизации.

Что означают цифры в маркировке патрона?

Современные производители предлагают патроны различных типоразмеров: Weldon 19, Weldon 32 и т.д. Цифра в обозначении соответствует ответному диаметру инструмента, не влияет на конструкцию оснастки. Мастер может приобрести сверлильный патрон Weldon 19 и решение аналогичной размерности для работы с фрезами.

Многие компании публикуют таблицы, демонстрирующие габариты патронов. Это позволяет подобрать оптимальный продукт с учетом потребностей производства.

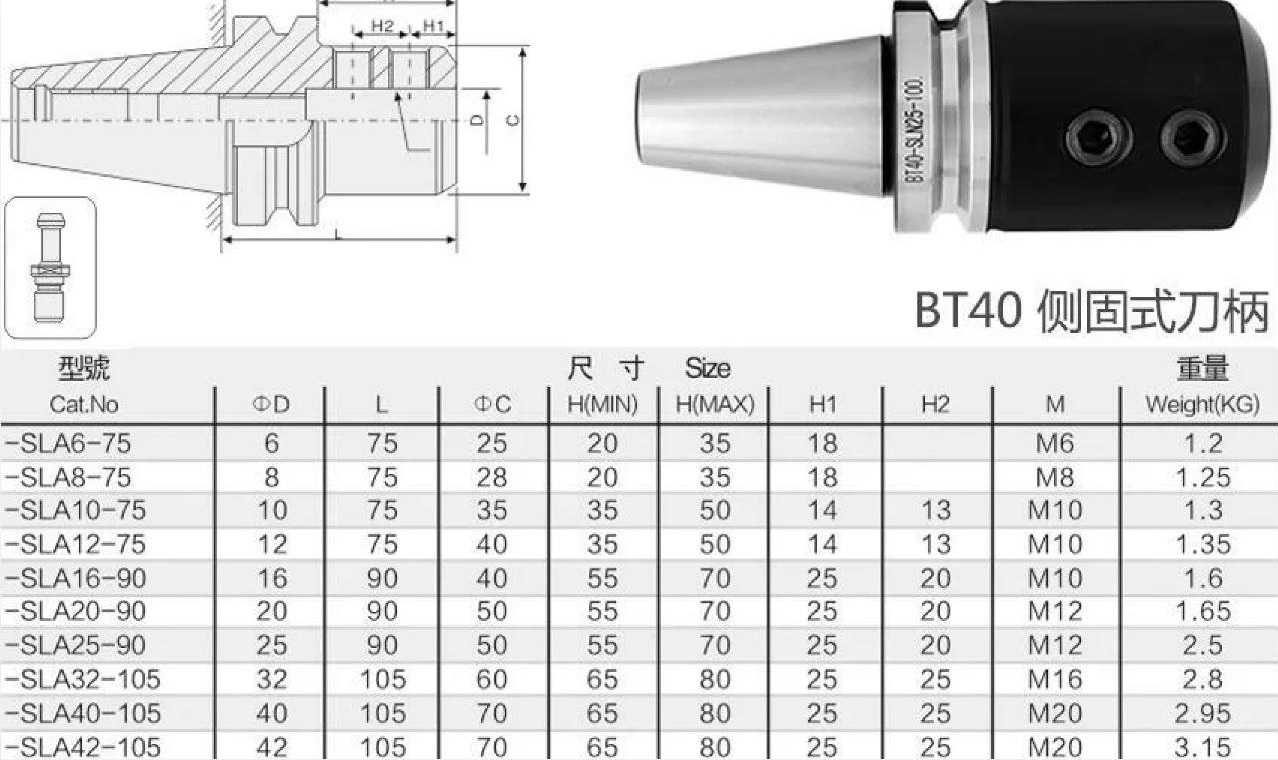

Рис. 2 Таблица для патрона bt40 Weldon от китайского производителя

Ключевые характеристики

При подборе патрона важно обращать внимание на ключевые характеристики.

Рис. 3 Основные параметры патрона

Расшифровка обозначений на рисунке 3.

• D – наружный диаметр патрона.
• d1 – внутренний диаметр, соответствующий размерности хвостовика инструмента.
• А – длина патрона без хвостовика.
• К – тип хвостовика патрона (конический).

Обозначения со стрелками соответствуют прилагаемым усилиям: В – направление установки инструмента, AD – направление подачи резьбового шпинделя станка при накручивании патрона.

Приобретение патронов Weldon

Купить патроны Weldon поможет интернет-магазин «РИНКОМ». Мы реализуем высококачественную продукцию от ведущих производителей, гарантируем выгодные условия сотрудничества.

• Богатый ассортимент товаров. Наличие решений для токарных и фрезерных станков.
• Высокое качество оснастки. Устойчивость к продолжительному и интенсивному использованию.
• Профессиональное содействие в подборе продукции.
• Отправка оплаченных товаров в любую точку России.
• Дополнительные скидки и приятные бонусы для оптовиков.

Ассортимент товаров регулярно пополняется новинками. Всегда в наличии инструмент с соответствующим типом хвостовика.

Популярные вопросы о патронах Weldon
