Отличия сверл с пластинами от классической оснастки

Широкий диапазон диаметров

Применение компактных пластин оптимизирует расход дорогостоящего твердого сплава. Это позволяет создавать сверла крупных диаметров, востребованные при решении сложных задач.

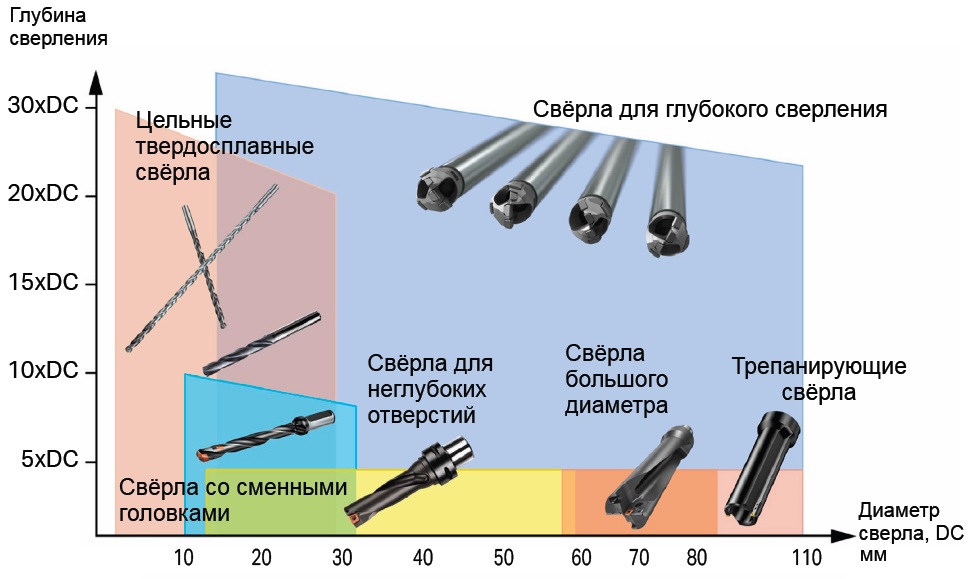

Рис. 1 Размерность сверл с твердосплавными пластинами

Вариативность операций

Сверла имеют разную геометрию, подходят для широкого спектра операций.

Тип операции	Изображение	Тип операции	Изображение	Тип операции	Изображение
Сверление		Растачивание		Создание конических отверстий
Плунжерное сверление		Снятие фаски		Создание отверстий сложного профиля

Сверление со сменными пластинами допускает и другие действия, обусловленные технологическим процессом.

Для особо сложных работ предусмотрены многоступенчатые корпуса. Они создают отверстия сложного профиля за один проход.

Рис. 2 Сверло для снятия фасок (слева) и многоступенчатое сверло (справа)

ВАЖНО. Твердосплавные пластины обладают повышенной прочностью. Они подходят для сверления отверстий в головках болтов, работы с легированными сплавами и цветными металлами. Функционал инструмента расширяют регулируемые патроны. Это позволяет настроить радиальное смещение в пределах от -0,2 до +0,7 мм.

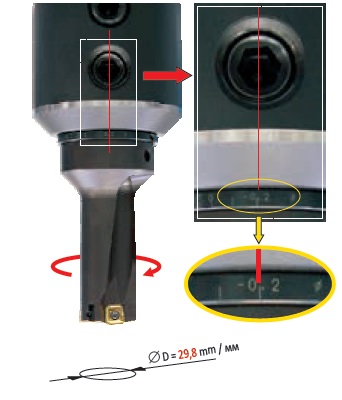

Рис. 3 Настройка радиального смещения

Совместимость с различным инструментом

Производитель предлагает сверла с разными хвостовиками, обеспечивая совместимость с большинством видов техники.

Тип хвостовика	Изображение	Тип хвостовика	Изображение	Тип хвостовика	Изображение
Цилиндрический		Coromant Capto		Цилиндрический с лыской
Р-хвостовик		Whistle Notch		Модульные системы

Пластины крепятся посредством винтов, что способствует быстрой смене и точному позиционированию. После замены режущей части инструмент не требует настройки.

Приобрести корпусные сверла и пластины к ним поможет соответствующий раздел нашего каталога. В нем представлены решения от DESKAR, WEILA, Qtool и прочих лидеров отрасли.
