Особенности использования и подбора токарной оснастки

Патроны

Патроны – функциональная оснастка для токарных станков. Узлы соединяют шпиндель и деталь, обеспечивают передачу крутящего момента, быструю фиксацию и извлечение изделия.

Чтобы купить токарную оснастку в подходящем исполнении, стоит учитывать ряд аспектов:

• Тип зажимного приспособления. Для работы с малыми компонентами оптимальны цанговые патроны, со средними и большими – клиновые и кулачковые.
• Конфигурация детали. Некоторые патроны ориентированы на определенные заготовки. Например, поводковые решения оптимальны для обработки валов. Гидравлические патроны уместны для габаритных и тонкостенных элементов.
• Требования к точности. При высоких требованиях к точности позиционирования и обработки используются мембранные патроны. Они обеспечивают качественное центрирование детали и надежную защиту от смещения.

Каждый тип перечисленных патронов представлен в таблице.

Тип патрона	Изображение	Тип патрона	Изображение

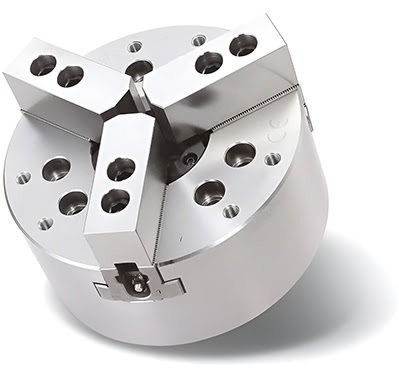

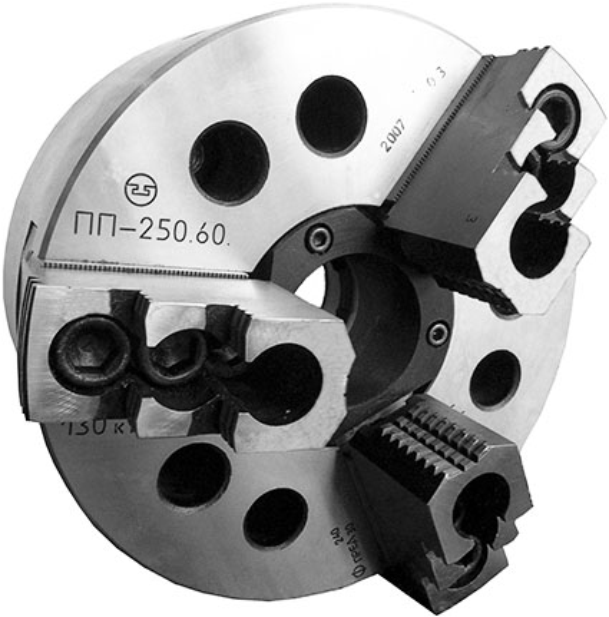

Гидравлический		Клиновый

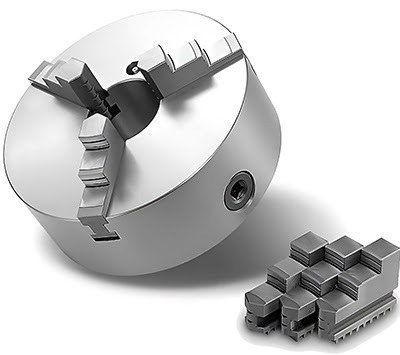

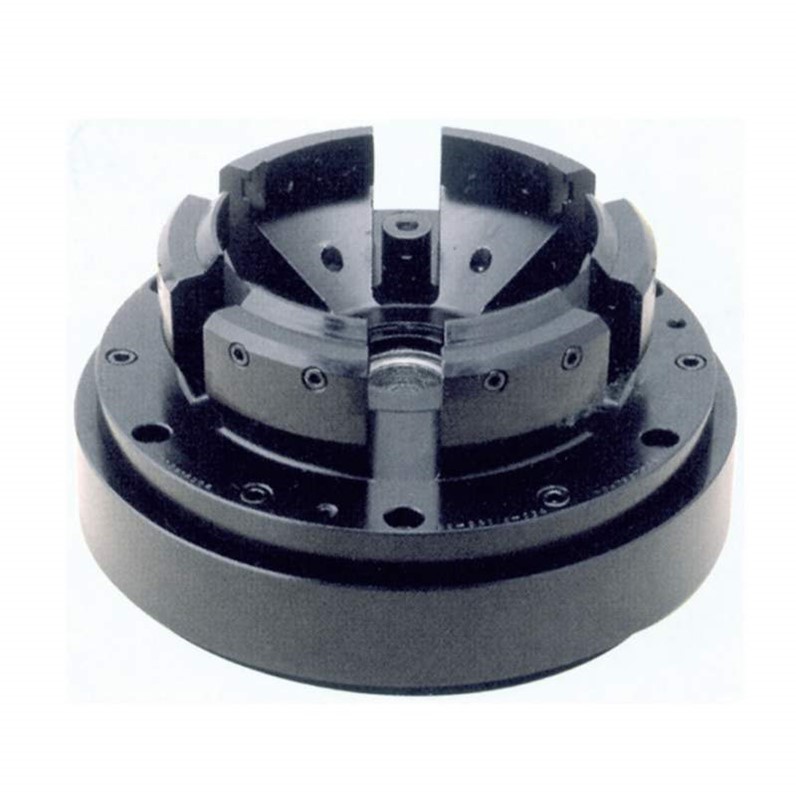

Кулачковый		Мембранный

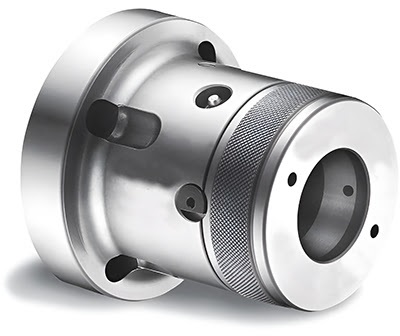

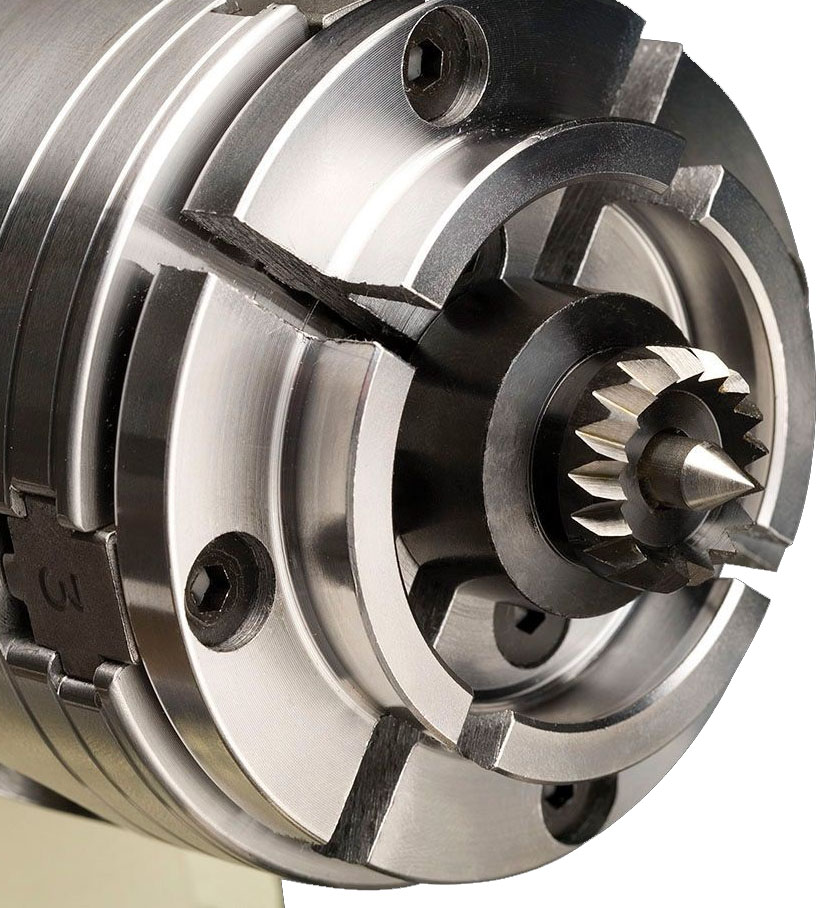

Цанговый		Поводковый

Кулачки

Кулачки – токарная технологическая оснастка, удерживающая заготовку. Изделия подбираются индивидуально, согласно типу решаемых задач.

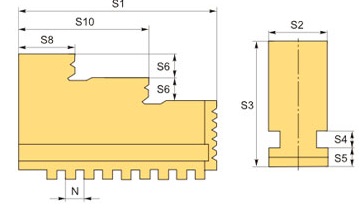

Решаемая задача	Рекомендуемый тип кулачка	Изображение	Чертеж
Наружная фиксация заготовок из твердых сплавов, устойчивых к механической деформации	Прямой
Внутренняя фиксация прочных заготовок методом распирания	Обратный
Удержание габаритных деталей повышенной массы	Накладной
Работа с мягкими материалами, например, цветными металлами	Сырой
Работа с мягкими материалами на станках американского образца	Сырой с дополнительной канавкой и выступом

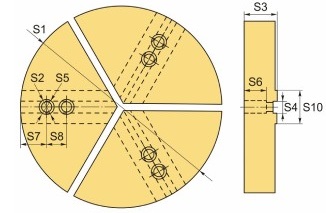

Обработка детали со сложной геометрией.	Секторный

Также изделия различаются степенью твердости. Параметр зависит от материала изготовления кулачка, учитывается при его подборе.

Тип заготовки	Рекомендуемый тип кулачка	Изображение
Легированная сталь и марки повышенной твердости	Каленые
Черная сталь	Стальные
Алюминий и сплавы на его основе	Алюминиевые
Полимеры	Пластиковые

В рамках одного производственного участка применяется разный токарный инструмент и оснастка. Так, для взаимодействия с заготовками из черного металла используются стальные кулачки, а при обработке деталей из пластика – полимерные.

Резцы

Резцы – токарная оснастка для ЧПУ и классических станков. Они удаляют металл с поверхности заготовки, участвуют в подготовке отверстий, нарезании резьбы, отрезных и прочих операциях.

Подбор резцов выполняется в рамках предстоящих процедур.

Тип процедуры	Рекомендуемый резец	Изображение	Форма рабочей части

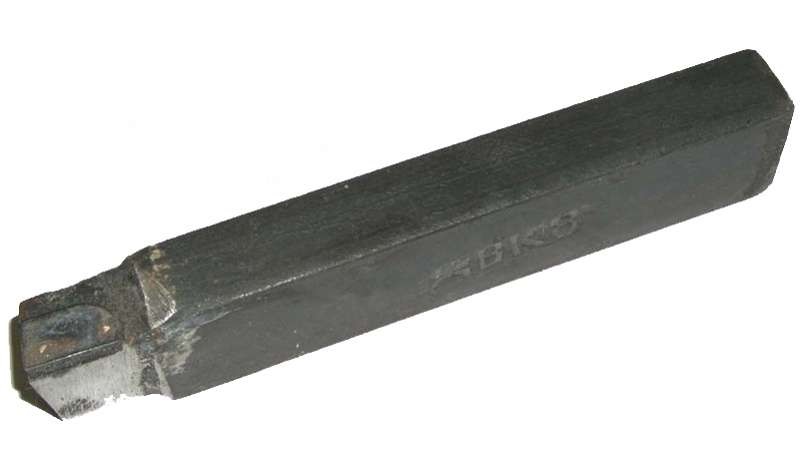

Обточка внешних поверхностей цилиндрической формы	Проходной прямой

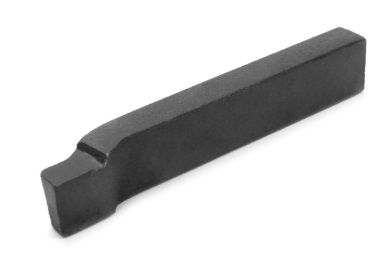

Проточка цилиндрических заготовок и валов	Проходной упорный

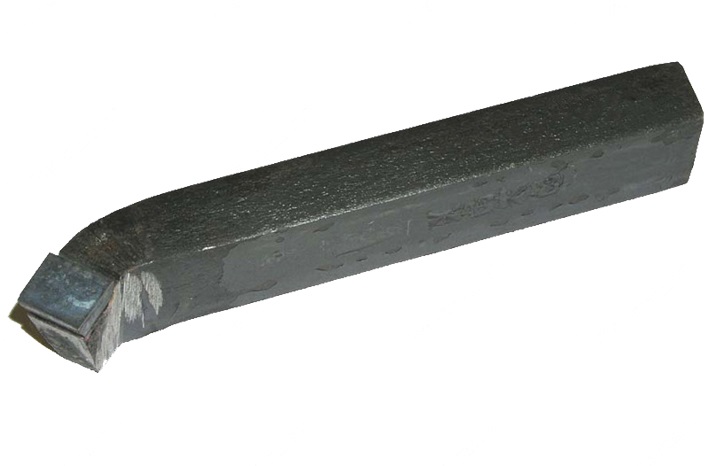

Комплексная обработка цилиндрических деталей с подрезкой	Проходной отогнутый
Внешняя обработка обширных площадей	Широкий проходной

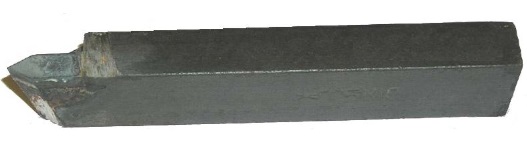

Работа с наружными торцевыми плоскостями	Подрезной

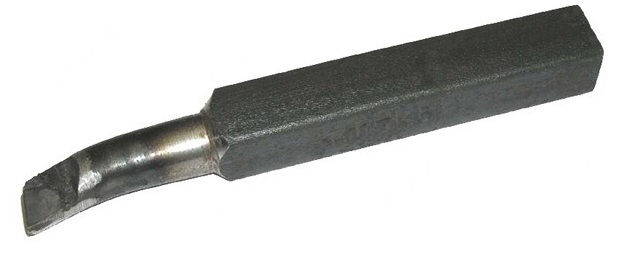

Растачивание сквозных отверстий, подготовленных фрезой или сверлом	Расточной

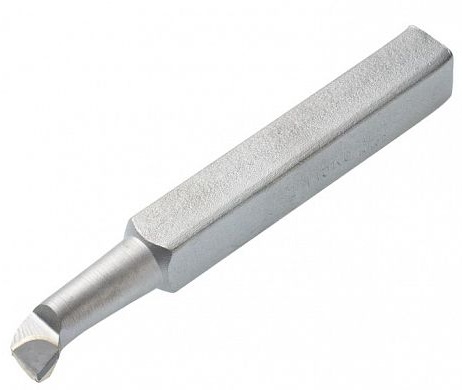

Расточка глухих отверстий, формирование внутренних бортов	Расточной упорный

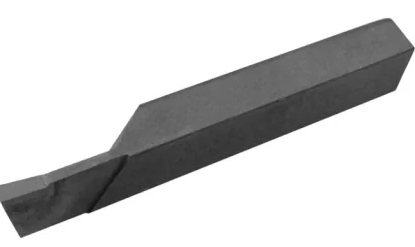

Отрезание части заготовки	Отрезной

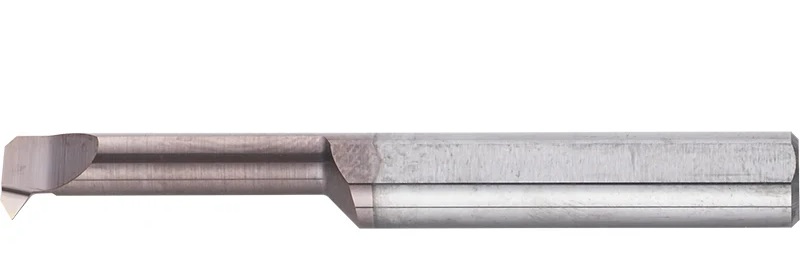

Нарезание дюймовой, метрической и прочей резьбы	Резьбовой

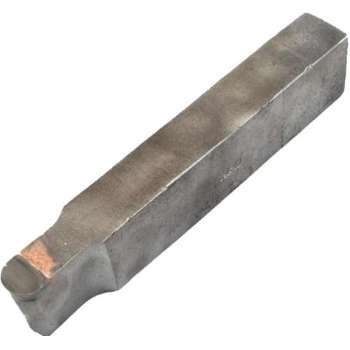

Обработка деталей сложной геометрии с плавными переходами и прочими элементами	Фасонный

Заточка резцов при износе выполняется по передней поверхности.

Исключить периодическую заточку и оптимизировать рабочие процессы помогут резцы с твердосплавными пластинами. Они обеспечивают высокое качество обработки, позволяют устанавливать сменные режущие элементы в зависимости от типа операций.

Задние бабки

Задняя бабка – вид токарной оснастки, используемый для поджатия длинномерных деталей. Элемент располагается напротив патрона, перемещается по направляющим. Внутри узла присутствует конусное отверстие для установки центров.

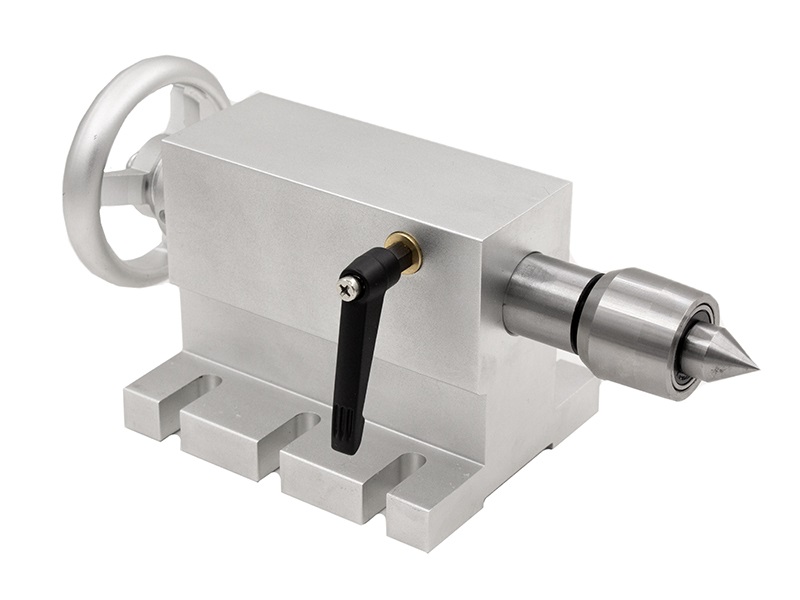

Рис. 1 Задняя бабка

Центры

Вращающиеся центры – сменные элементы задней бабки. Устройства фиксируют осевые детали, исключая их смещение при вращении. Они незаменимы при работе с длинномерными заготовками и компонентами значительной массы.

Производители предлагают различные типы центров. Каждый модуль решает определенные задачи.

Требования к оснастке	Рекомендуемый центр	Изображение	Чертеж
Регулярная смена рабочего элемента в процессе работы	С отжимной гайкой и сменными вставками
Работа с компонентами, фиксирующимися на конус Морзе	С конусом Морзе и отжимной гайкой
Использование оснастки во влажных и пыльных помещениях. Сложные условия работы.	С дополнительной пыле- и влагозащитой
Работа с компонентами, фиксирующимися на конус Морзе при редкой смене режима	С конусом Морзе без отжимной гайки
Работа при повышенных механических нагрузках	С легированной оправой для подшипников и кованым высокопрочным наконечником

Оснастка для токарных работ имеет универсальное исполнение, совместима с широким спектром бабок.

Люнеты

Люнеты – технологическая оснастка для токарных станков, удерживающая длинномерные заготовки. Изделия выступают основными и вспомогательными опорами, подбираются согласно типу выполняемых операций.

Выполняемые операции	Рекомендованные люнеты	Изображение

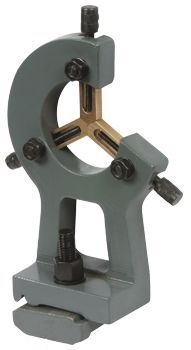

Поддержка длинномерных деталей с трех сторон	Закрытый трехточечный люнет

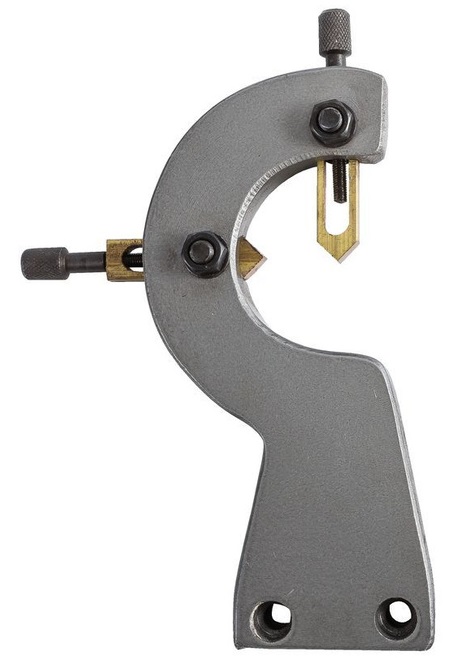

Корректировка положения верхней части детали	Открытый двухточечный люнет
Работа с длинномерными деталями сложной геометрии	Самоцентрирующийся токарный люнет
Финишная обработка поверхности	Шлифовальные люнеты с масленкой

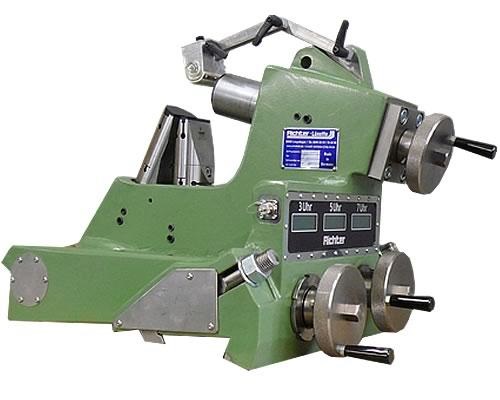

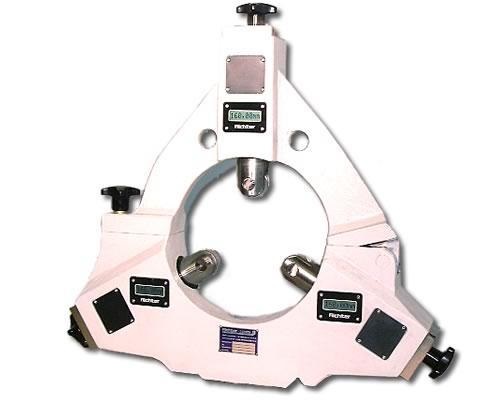

Работа с особо ответственными деталями	Люнет с электронным управлением

При организации производственных процессов используются разные люнеты. Элементы заменяются по мере необходимости, могут применяться в количестве нескольких штук.

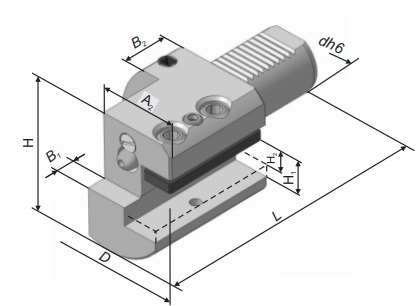

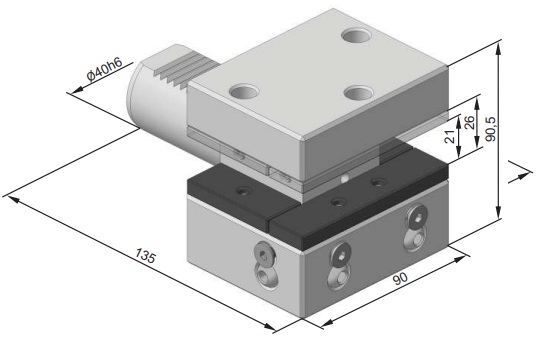

Резцедержатели

Резцедержатели фиксируют металлорежущий инструмент, используются на всех типов токарных станков. Решения подбираются в соответствии с предстоящими процедурами.

Тип операции	Рекомендуемый резцедержатель	Изображение

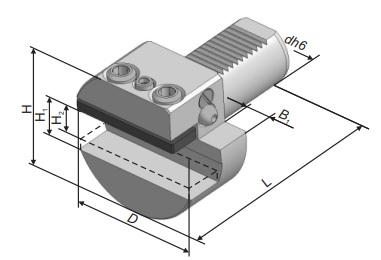

Работа с проходными резцами	Радиальный

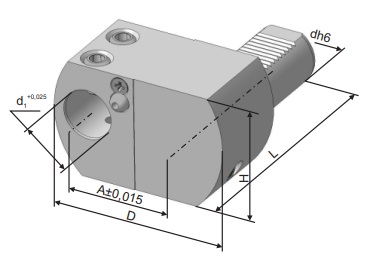

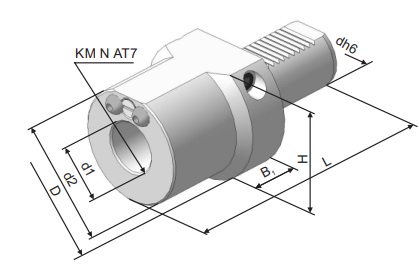

Работа с расточными резцами	Осевой
Работа с расточными резцами Е8	С левым смещением
Обработка с использованием борштанг	Решение F-типа

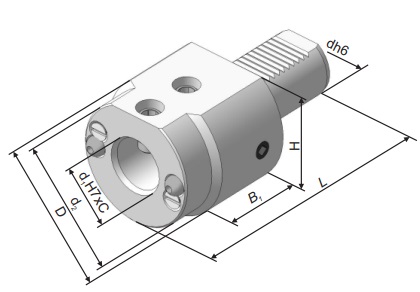

Обработка резцами с цилиндрическим хвостовиком	Универсальный резцедержатель Е2
Работа с несколькими типами оснастки	Комбинированный	Классическое исполнение		Обратное исполнение
Использование резцов с присоединением «Ласточкин хвост»	Универсальные быстросъемные резцедержатели	Трехсторонний	Расточной		Для осевых резцов

Тип оснастки для токарных станков по металлу прописывается в технологической карте.

Наборы оснастки

Некоторые производители предлагают наборы токарной оснастки. Они представлены комплектами резцов, кулачков и прочих изделий. Покупка подобной продукции расширяет возможности оператора, гарантирует отсутствие проблем с совместимостью.

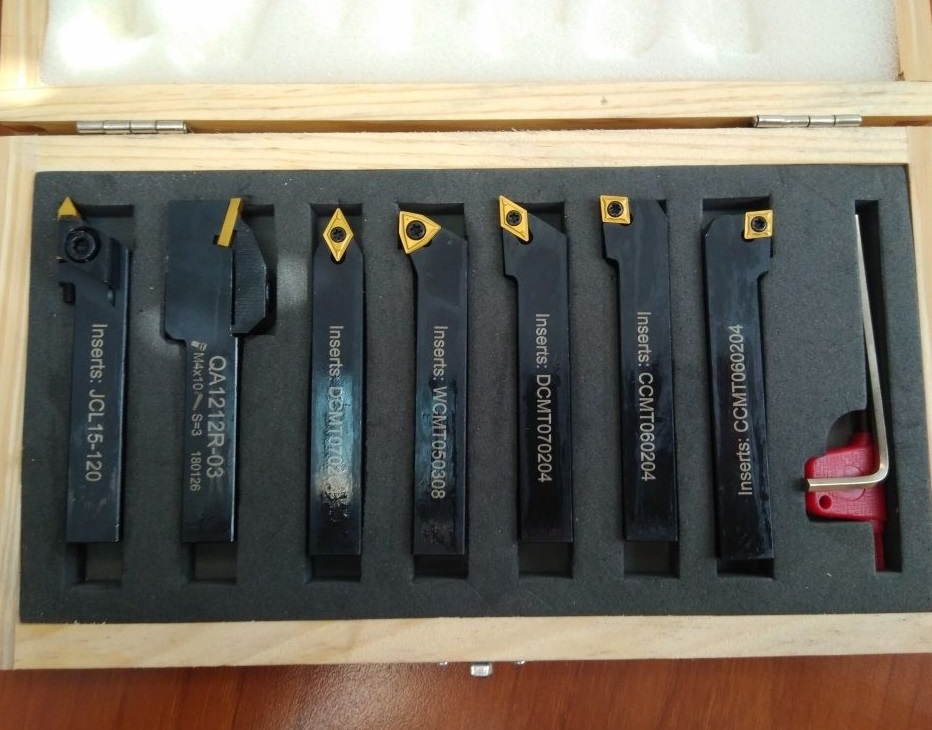

Рис. 2 Набор резцов с твердосплавными пластинами
