Оправки для фрезерного станка

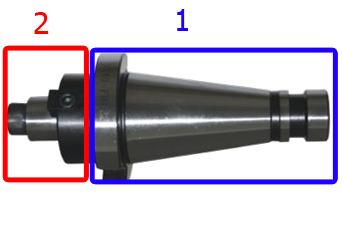

Рис. 1 Основные элементы хвостовика

Изделия доступны в двух исполнениях.

• Базовое. Неразборные оправки для фрезерных станков по металлу. Решения ориентированы на типовые операции, не подлежат модернизации и дополнительной настройке.
• Модульные. Разборные продукты. Такие оправки содержат заменяемые части, быстро адаптируются под нужды мастера.

В рамках одного производственного участка нередко используются оба типа изделий. Продукция подбирается с учетом типа выполняемых операций, возможностей оборудования и параметров обрабатываемых материалов.

Особенности эксплуатации

Работа с оправками для станка происходит по следующему принципу.

• Оправка устанавливается в посадочное отверстие и центруется.
• Обрабатывающий инструмент вставляется в удерживающий модуль, после чего зажимается.
• Происходит запуск станка и выполнение тестовой операции.

Если тестовый проход выполнен успешно, мастер приступает к основной работе.

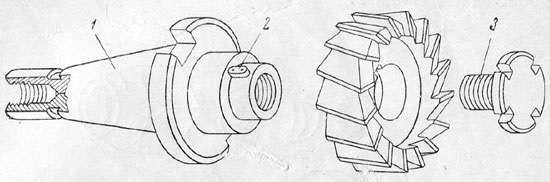

Рис. 2 Схема закрепления фрезы в рамках концевой оправки

Параметры устройств

Перед тем как купить оправки для фрезерных станков, стоит обратить внимание на ряд аспектов.

• Тип крепления: жесткий или разжимной.
• Исполнение патрона: гидравлический, пневматический, цанговый или зажимной на болты.
• Допустимое отклонение по биению.
• Параметры металлорежущего инструмента, с которым предстоит работа.
• Специфика обрабатываемого материала.
• Тип выполняемых работ: черновые, чистовые или получистовые.
• Планируемые объемы производства, частота смены металлорежущего инструмента.

Оправки не являются взаимозаменяемыми. Изделия, предназначенные для одного типа станков, не подойдут для другого.

Рис. 3 Базовые размеры оправок согласно стандартам ISO

Разновидности оправок по исполнению

Купить оправки для станков можно в нескольких исполнениях. Выделяют следующие виды оправок для станков: для торцевых фрез, для цилиндрических фрез, для концевых фрез и сверл, для метчиков, а также для расточки.

Оправки для торцевых фрез

Решения для работы с торцевыми фрезами имеют укороченную цилиндрическую часть. Они комплектуются двумя сухарями, предотвращающими смещение фрезы при вращении.

Рис. 4 Оправка для торцевых фрез

Окончательная фиксация инструмента производится посредством винта. Элемент вкручивается в торец оправки, имеет особую конструкцию, исключающую ослабление затяжки.

Оправки для цилиндрических фрез

Цилиндрические оправки для токарных станков и фрезерного оборудования. Изделия работают с насадным инструментом. Последний надевается на верхнюю часть оправки, фиксируется поджимной гайкой.

Рис. 5 Оправка для цилиндрических фрез

Смещение инструмента предотвращается шпонками и иными стопорными элементами. Для размещения фрезы в нужной части оправки используются профильные втулки. Компоненты различаются шириной, обеспечивают точное позиционирование рабочей головки.

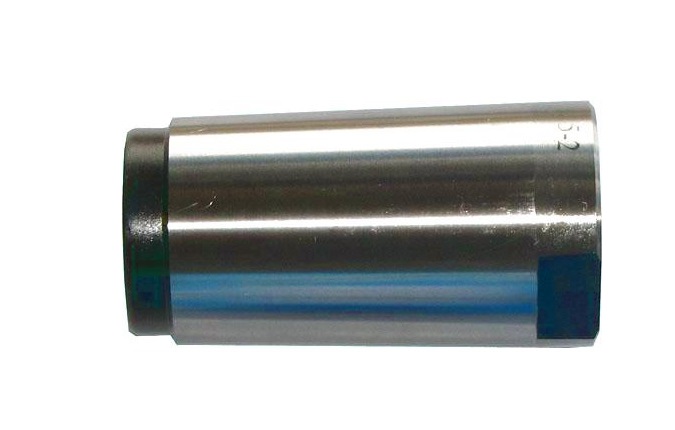

Рис. 6 Втулка для оправки

При работе с длинными оправками используется дополнительный конец в резьбе хобота. Это повышает жесткость соединения, расширяет ассортимент совместимых инструментов.

Оправки для концевых фрез и сверл

Оснастка для концевых фрез предполагает установку инструмента во внутреннюю часть оправки. Изделия диаметром до 20 мм размещаются в цанговых патронах.

ВАЖНО. Для более крупных элементов цанговая система не подойдет. Высокие нагрузки приведут к выходу инструмента из держателя.

Рис. 7 Оправка с усиленной цангой

Для работы с инструментом диаметром от 20 мм применяются оправки с термозажимом. Последний нагревается под действием индукционной катушки, что приводит к расширению посадочного отверстия. Охлаждаясь, проем сужается, а концевик фрезы надежно фиксируется.

Большинство производителей предлагает решения для сверл. Корпус оправки содержит патрон, совместимый с инструментом различных диаметров. Для его регулировки предусмотрен шестигранный винт в торцевой части.

Рис. 8 Оправки с патроном

Особого внимания заслуживают аспекты, связанные с охлаждением. Подача жидкости осуществляется двумя путями: через отдельную трубку и через инструмент. Во втором случае должны присутствовать соответствующие отверстия для выхода эмульсии.

Рис. 9 Внешняя подача смазывающе-охлаждающих материалов при фрезеровании

Оправки, подающие СОЖ, представлены в трех исполнениях.

Тип	Описание	Изображение
AD	Отверстие для подачи охлаждающей жидкости расположено в центральной части оправки. Состав поступает ровным, направленным потоком.
В	Жидкость подается через 2 отверстия в торцевой части оправки. Состав охлаждает не только рабочую зону, но и прилегающие участки.
ADB	Комбинация двух предшествующих исполнений. Наиболее эффективная система охлаждения.

Оправки для метчиков

Решения для метчиков с квадратным концевиком. Такое исполнение элемента исключает прокручивание, обеспечивает точное позиционирование.

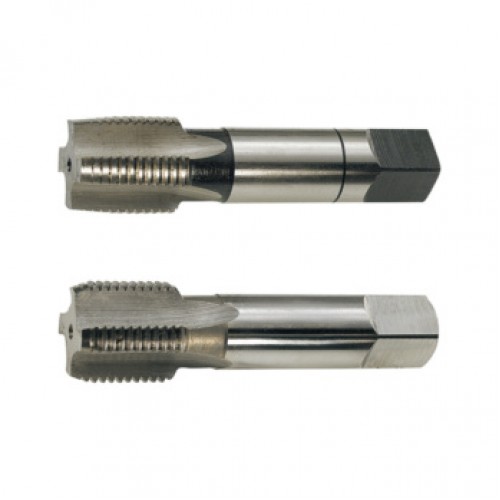

Рис. 10 Метчики для установки в соответствующие оправки

Отдельные модели позволяют синхронизировать инструмент с частотой вращения шпинделя. Это повышает точность выполнения операций, облегчает работу со сложными резьбами.

ВАЖНО. Оправки для работы с несквозными отверстиями дополняются защитными муфтами.

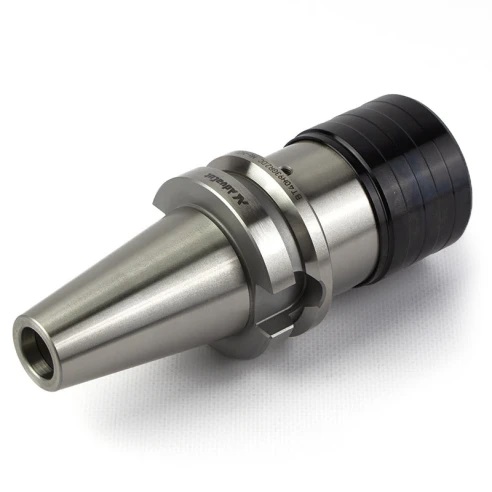

Рис. 11 Резьбонарезная оправка

Расточные оправки

Расточные оправки для фрезерных станков представлены в модульном и неразборном исполнении. Первые содержат фланцевые крепления, позволяют работать с различными типами головок: с одним резцом, с двумя резцами, а также с решениями для чернового растачивания.

Рис. 12 Расточные оправки модульного типа

Решения в неразборном исполнении комплектуются головками револьверного типа. Зажим металлорежущего инструмента осуществляют приводные компоненты.

Рис. 13 Расточные оправки для расточных станков с револьверными головкамиа

Типы зажимных устройств

Оправки комплектуются простыми и комбинированными зажимами. Последние состоят из нескольких модулей, имеют следующее исполнение.

• клинорычажное;
• винторычажное;
• эксцентрикорычажное.

Устройства могут быть ручными, механическими и автоматическими. Автоматизированные решения предназначены для высокоточного оборудования, характерны для оправок станков с ЧПУ.

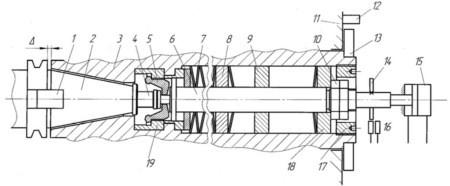

Рис. 14 Конструкция зажима оправки для станка с ЧПУ

Приобретение качественных оправок

Интернет-магазин «РИНКОМ» предлагает оправки для станков по ГОСТ 15070-75, ISO и ТУ. Продукция позволяет получить следующие преимущества.

• Высокая точность обработки. Возможность изготовления деталей со сложной геометрией./li>
• Формирование качественных, чистых резов.
• Высокая производительность труда.
• Минимальные расходы на замену и обслуживание комплектующих.
• Дополнительная защита от заклинивания шпинделя при покупке продукции соответствующей модификации.
• Качественная работа с широким спектром металлорежущих инструментов. Быстрая замена.

Продукция поставляется в заводской упаковке, сопровождается полным набором документов. В наличии модели для бытового и производственного использования.

Рис. 15 Ассортимент оправок

Для приобретения изделий, соответствующих требуемым параметрам, обратитесь к консультантам. Специалисты расскажут об особенностях товаров, порекомендуют оптимальные модели.

Покупка качественных оправок – залог быстрого и точного выполнения операций.
