Настройка токарного станка

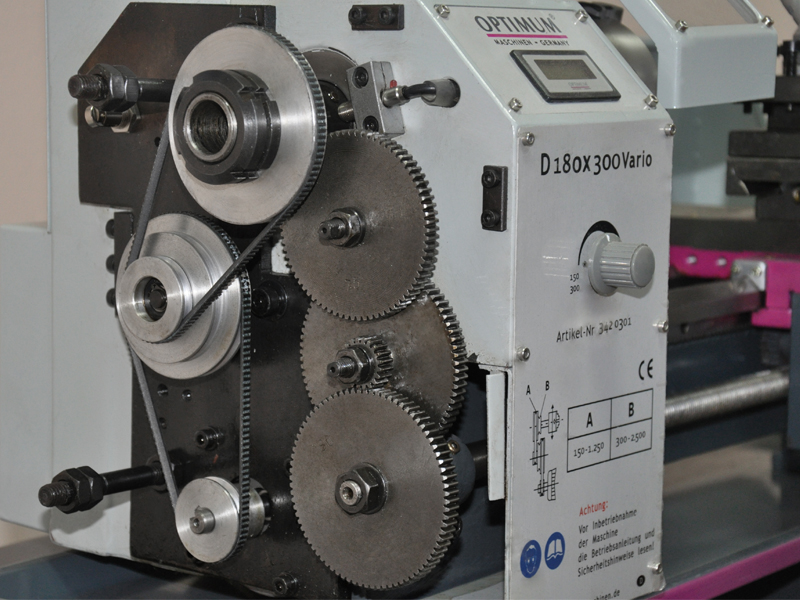

Рис. 1 Гитара токарного станка

Подготовка станка к нарезанию резьбы

При настройке токарного станка на резьбу используется два органа управления: коробка подачи и гитара сменных колес. Подбор подходящей конфигурации осуществляется в соответствии с типом резьбы: метрическая, дюймовая, модульная и питчевая. Предусмотрена возможность работы без коробки подач. В данном случае параметры зубчатых колес определяются расчетным путем.

Таблица 1. Сводные параметры настройки для нарезания резьбы и выполнения операций точения

Возможности устройства во многом зависят от конфигурации. Например, настройка токарного станка 16К20 допускает получение резьбы со следующими параметрами.

Тип резьбы	Параметры	Изображение

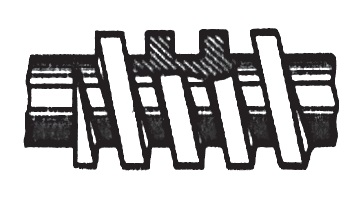

Модульная	Работа с модулями от 0,5 до 3,0 мм

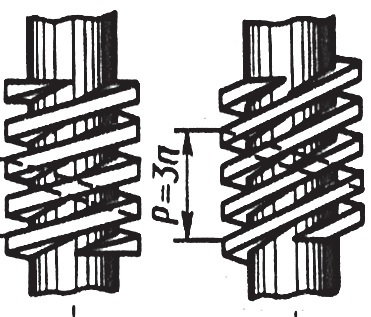

Питчевая	Работа от 96 до 7 питч

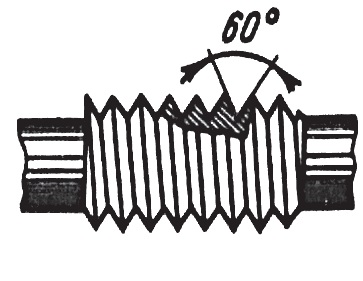

Метрическа	Подготовка резьбы с шагом от 1 до 12 мм

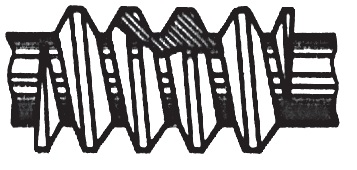

Дюймовая	Подготовка резьбы, содержащей от 2 до 24 ниток на дюйм

После настройки токарного на резьбу изготавливается проверочная деталь. По ней оценивается качество выполнения работ. При обнаружении недочетов производится повторная калибровка оборудования.

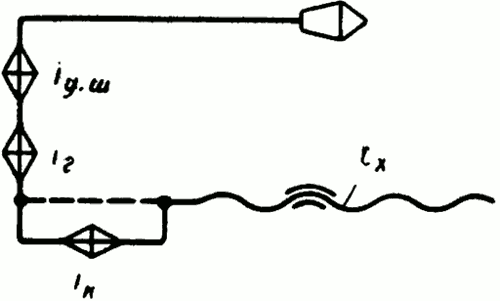

Рис. 2 Схема подачи токарно-винтового станка

Вылет

Увеличить точность настройки токарного винторезного станка позволяют державки с коротким вылетом. Они обладают повышенной жесткостью, не провоцируют появление и передачу вибраций. При наличии технической возможности используется контршпиндель или задняя бабка. Это создает дополнительную точку опоры, исключает неудобства при обработке сложных деталей.

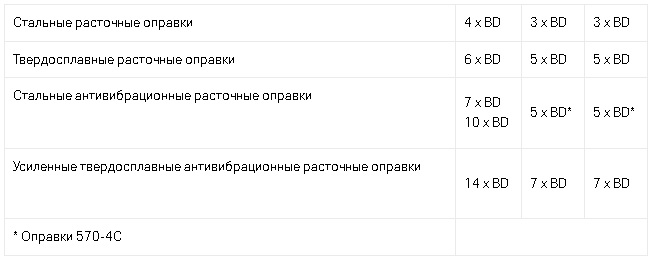

Таблица 2. Рекомендуемый вылет оправки

В рамках работы с расточными оправками и адаптерами задействуются разрезные втулки. Размер и количество последних зависит от параметров устанавливаемого инструмента.

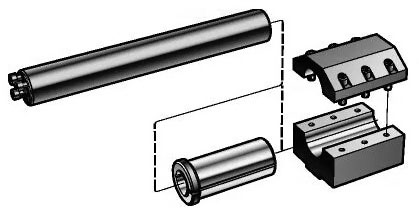

Рис. 3 Установка инструмента с использованием разрезной втулки

Способы фиксации державки

При настройке токарного станка с ЧПУ важно качественно закрепить оправку. Корректная фиксация элемента исключит смещение, позволит быстро заменить его при необходимости.

Параметры фиксации	Схема фиксации
Полный охват оправки держателем
Закрепление оправки в держателе V-образного типа
Фиксация оправки в цилиндрическом держателе в вертикальной и горизонтальной плоскости

Оптимальный вариант – полный охват оправки. В данном случае элемент фиксируется всей плоскостью держателя, закрепляется наиболее надежно.

Движение резца

При настройке токарного инструмента для нарезания резьбы обеспечивается корректное перемещение оправки. Станок позволяет работать со всеми типами резьбы.

Тип резьбы	Схематическое изображение
Однозаходная
Двухзаходная
Трехзаходная

Настройка токарного станка по металлу выполняется в рамках отраслевых нормативов. Для каждой из перечисленных операций предусмотрена собственная схема.

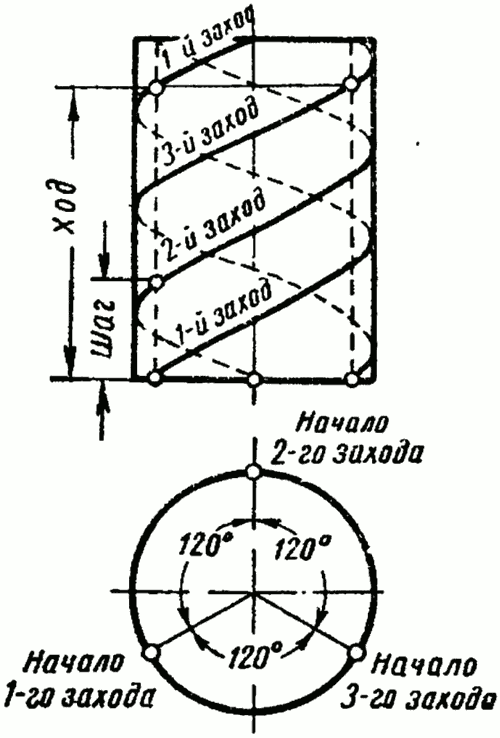

Рис. 4 Схема нарезания трехзаходной резьбы на токарном станке

Работа с задней бабкой

Настройка задней бабки токарного станка осуществляется в соответствии с выбранным режимом обработки. При подготовке элемента соблюдаются следующие условия.

• Соосное положение с заготовкой.
• Защита от произвольного смещения во время обработки детали.
• Точная установка детали на центровых отверстиях станка.
• Возможность работы со шпинделем задней бабки без нарушения соосности.

Калибровка задней бабки – важный этап настройки и наладки токарного станка. Операция требует особого внимания при работе с габаритными и тяжеловесными деталями.

Рис. 5 Устройство задней бабки

Необходимый инструментарий
