Нарезание внутренней резьбы

Какие виды внутренней резьбы существуют

Выделяют 8 типов внутренней резьбы, нарезаемой ручным и механизированным способом:

Наименование резьбы	Формируемый профиль	Исполнение узла	Пример обозначения на чертеже
Метрическая
Метрическая коническая
Трубная цилиндрическая
Трубная коническая
Дюймовая коническая
Трапецеидальная
Упорная
Круглая

Метрическая резьба используется при производстве метизов и разъемных узлов, дюймовая --- при работе с трубами. Круглая резьба незаменима при создании запорной арматуры, трапецеидальная --- самотормозящихся соединений, а упорная --- подъемных механизмов.

Нарезание внутренней резьбы фрезой

Фрезы используют для нарезания внутренней резьбы на станке ЧПУ. Профиль формируется благодаря круговому вращению инструмента. Он планомерно взаимодействует со стенками, вырезая витки на их поверхности. Последние получаются за счет смещения режущей части на один шаг подачи на оборот с одновременной спиральной интерполяцией.

Инструмент для нарезания внутренней резьбы подбирается индивидуально, в зависимости от материала заготовки. Как правило, используется твердосплавная оснастка, работающая с большинством металлов и сплавов.

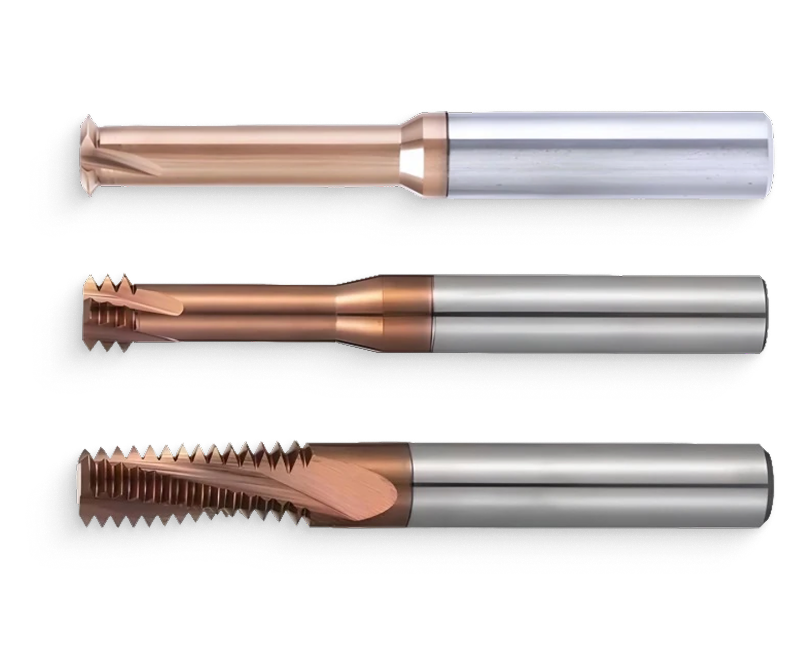

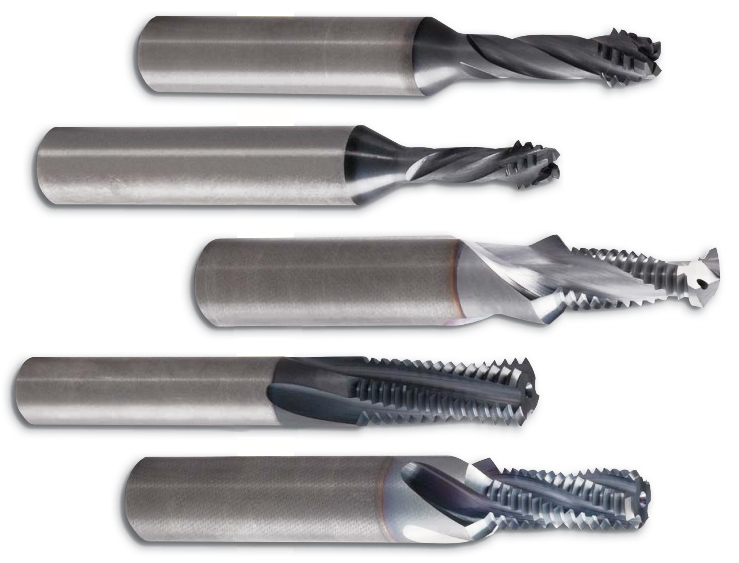

Рис. 1 Резьбофрезы

Для нарезания внутренней резьбы применяют следующую стратегию:

Операция	Изображение	Операция	Изображение	Операция	Изображение
Позиционирование инструмента		Контакт с заготовкой по дуге с соблюдением угла 180 градусов при шаге 1/4		Возврат фрезы по дуге к центральной части отверстия
Подача в отверстие на глубину нарезания резьбы		Круговое перемещение инструмента		Извлечение инструмента

По завершении работ выполняется проверка качества резьбы. Как правило, для этих целей используют шаблоны.

Нарезание внутренней резьбы метчиком

При нарезании внутренней резьбы метчиком возможен ручной и механизированный труд. Работы проводятся с использованием следующих категорий инструментов:

Вит метчика	Изображение	Вит метчика	Изображение	Вит метчика	Изображение
Слесарный		С винтовыми канавками		С направляющей
С шахматным расположением зубьев		Ступенчатый		С каналом для подачи СОЖ
Бесканавочный		С режуще-выглаживающими зубьями		В колокольном исполнении

Слесарная оснастка предназначена для ручного выполнения работ, прочая --- для машинного. В первом случае требуется дополнительное приспособление для нарезания внутренней резьбы --- метчикодержатель. Он необходим для фиксации и вращения инструмента, обеспечивает эффективную работу в разных пространственных положениях.

Нарезание резьбы не предполагает спиральную интерполяцию. Метчик занимает весь диаметр отверстия и формирует витки по мере вкручивания. Работы выключают:

• разметку детали;
• подготовку отверстия;
• вкручивание чернового метчика для удаления основного материала;
• проходку получистовым метчиком для промежуточной обработки и углубления резьбы;
• завершение процедуры чистовым метчиком.

После чистовой проходки резьба приобретает заданные размеры и шероховатость. При низких требованиях к качеству соединений работы ограничиваются черновой и получистовой проходкой.

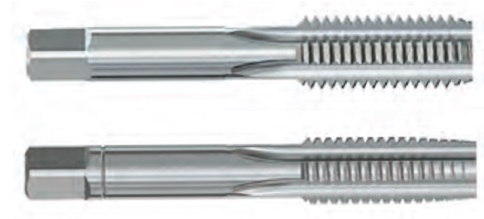

Рис. 2 Набор из чернового и получистового метчика

Нарезание внутренней резьбы резцом

Подготовка внутренней резьбы на токарном станке предполагает следующий алгоритм:

• формирование отверстия заданного диаметра;
• подбор подходящего резца, как правило, с твердосплавной пластиной;
• установка резца и параметров обработки;
• подача инструмента вдоль оси заготовки для формирования витков;
• отведение резца после выполнения работ и проверка качества.

Для нарезания внутренней резьбы применяется различная оснастка. Наиболее популярные решения представлены в таблице:

Тип корпусного резца и пластины	Схема подачи	Пластина	Тип корпусного резца и пластины	Схема подачи	Пластина
SVNR/L, крепление типа S			SUNR, крепление типа S
SIR/SNR/SNL			TIR/L, крепление типа Т

Возможно использование прочих корпусных резцов, подбираемых с учетом режима обработки и требований к резьбе.
