Момент и порядок затяжки болтов рассчитывается с учетом следующих условий.
- Материал изготовления крепежа.
- Класс прочности метиза.
- Материал соединяемых элементов.
- Наличие дополнительных покрытий на поверхности деталей и крепежах.
- Использование смазочных материалов.
Существенное влияние на момент затяжки болтов и гаек оказывает длина резьбы.
Какие устройства помогают определить момент затяжки?
Выполнить затяжку болтов крепления с требуемым моментом помогают динамометрические ключи. Мастера используют три типа изделий: стрелочные, предельные и цифровые.
Стрелочный ключ
Простое решение со шкалой и стрелочным указателем. Последний связан с головкой инструмента, отклоняется под действием нагрузок. Измерения выполняются в реальном времени, позволяют удерживать нужный момент затяжки.

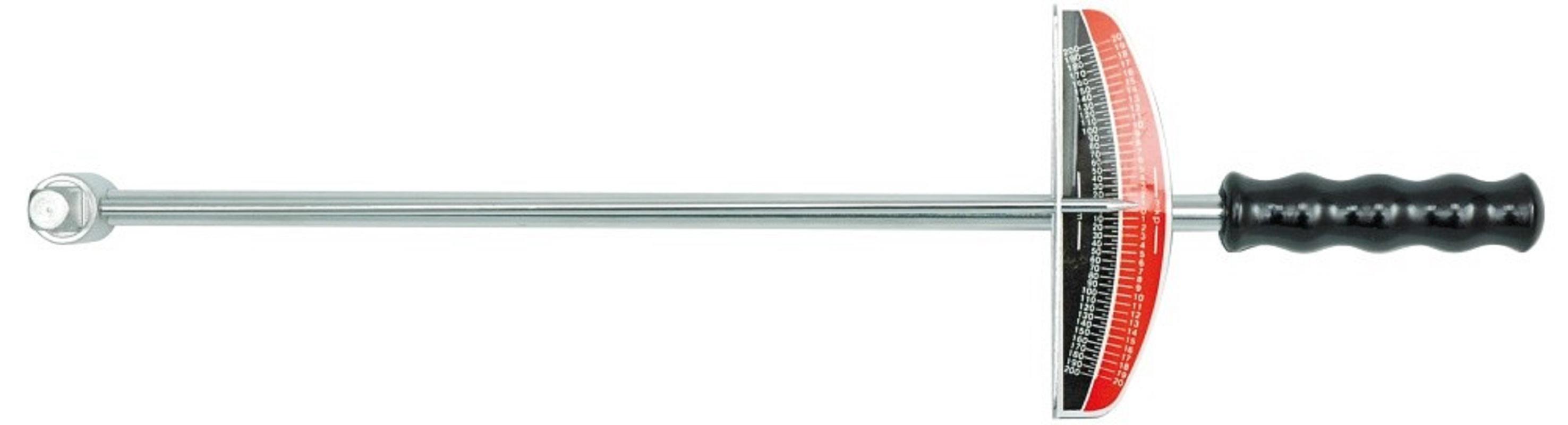

Рис. 1 Стрелочный ключ
Преимущества ключа – доступная цена и двухстороннее перемещение стрелки. Мастер контролирует силу затяжки болтов с правой и левой резьбой.
Недостатки изделия.
- Погрешность до 10%. Сложности при работе с соединениями, требующими фиксированного момента протяжки.
- Невозможность калибровки. Быстрый износ и потеря точности.
- Проблемы при работе в труднодоступных местах из-за габаритов инструмента.
Ключ не содержит трещотки. Это предполагает смену положения руки при протяжке соединения. В условиях ограниченного доступа возникает дискомфорт, время проведения работ увеличивается на 200 – 500%.
Рис. 2 Измерительная шкала стрелочного ключа
Предельный ключ
Инструмент с возможностью ограничения крутящего момента. Действие выполняется посредством колец с цифровой шкалой. Механизм ограничивает усилие затяжки болтов согласно настройкам, исключает перетяжку крепежа.
Преимущества инструмента:
- значительный диапазон регулировок;
- отсутствие потребности в отслеживании и поддержании момента затяжки – достаточно единожды выставить параметр;
- удобная работа в ограниченных пространствах за счет храпового механизма;
- взаимодействие с крепежными элементами с правой и левой резьбой.
В случае превышения момента затяжки болтов ключ издает характерный щелчок, после чего срабатывает фиксатор.
Недостатков у изделия всего два: потребность в калибровке и вероятность износа храпового механизма. Чтобы избежать преждевременной поломки инструмента, стоит приобретать продукцию от проверенных производителей.
Рис. 3 Регулировочный элемент на рукояти ключа
Цифровой ключ
Прогрессивный вариант ключа с ЖК-дисплеем и возможностью точной настройки. Устройство имеет минимальную погрешность и компактные размеры, оснащено звуковым индикатором, срабатывающим при превышении установленных значений.
Изделие комплектуется полимерной рукоятью. Вычислительный блок и органы управления защищены от воздействия жидкости.
Рис. 4 Цифровой динамометрический ключ
Преимущества инструмента.
- Работа с различными системами измерений, адаптация изделия под все типы узлов.
- Световая и звуковая индикация. Своевременное информирование мастера о нарушении режима работы.
- Взаимодействие с крепежами, имеющими правую и левую резьбу.
- Отсутствие потребности в калибровке.
- Наличие храпового механизма у большинства моделей.
К недостаткам относится высокая стоимость устройства.
СОВЕТ. Специалисты рекомендуют приобретать изделия «с запасом»: предельный момент затяжки на ключе должен превышать средние рабочие показатели на 25 – 30%. В противном случае возможен быстрый износ продукта.

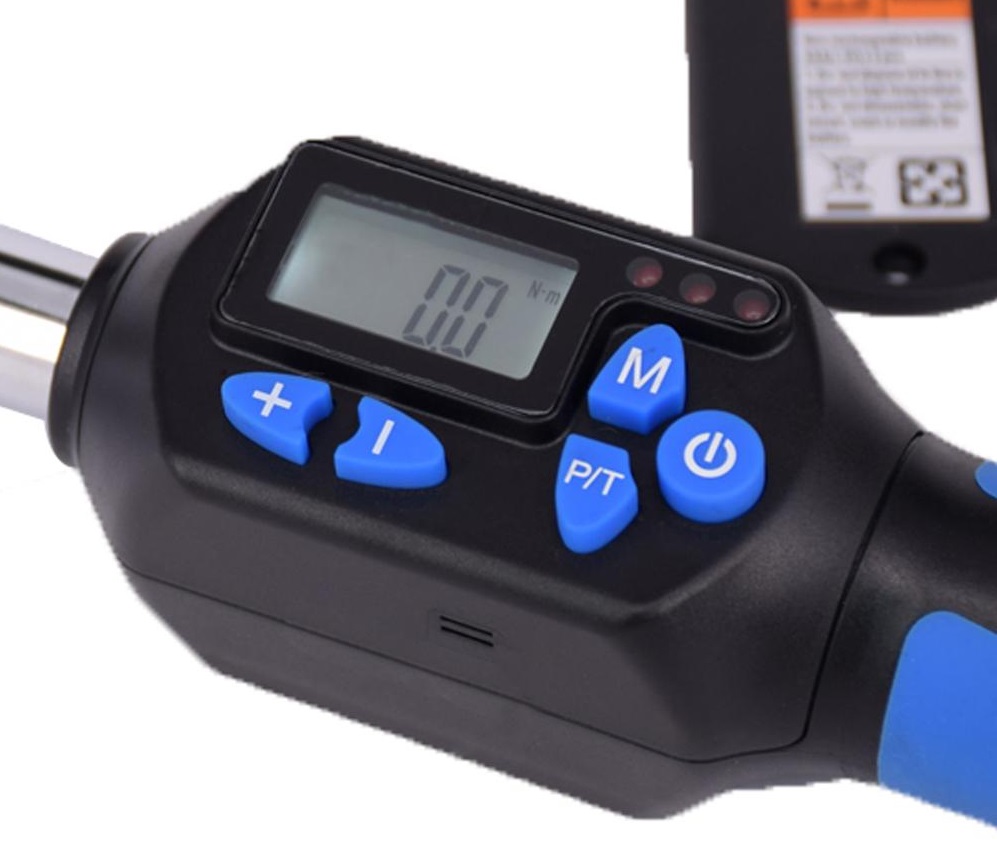

Рис. 5 Управляющие элементы и дисплей цифрового динамометрического ключа
Почему важен момент затяжки?
Правильная затяжка критична для многих узлов. Например, недостаточная затяжка колесных болтов приведет к биению диска и передаче вибрации на остальные детали. В результате износится рейка, тяги, рулевые наконечники, шаровые опоры и прочие компоненты.
Неправильный момент затяжки болтов ГБЦ провоцирует повреждение детали либо образование щелей. Последний вариант предполагает попадание воздуха и абразивных частиц внутрь системы.

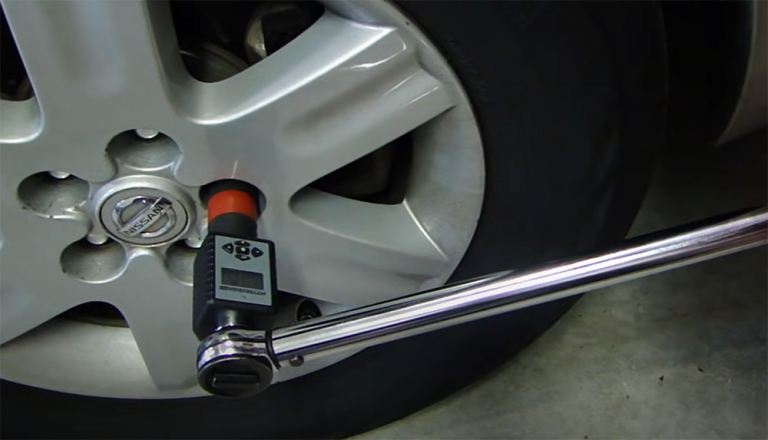

Рис. 6 Затяжка болтов колес динамометрическим ключом
| Состояния узла | Описание |
| Болт затянут правильно | Крепеж подвергается незначительной растяжке, не выходит за область упругой деформации. Узел находится в напряжении, что сохраняет усилия затяжки и надежность соединения. |
| Болт затянут избыточно | Метиз растягивается за границы упругого удлинения. Происходит необратимая деформация узла и его последующее разрушение. |
| Болт затянут недостаточно | Между соединяемыми элементами образуется зазор. Он увеличивается под действием регулярных нагрузок, приводя к ослаблению соединения. |
Момент затяжки болтов двигателя и прочих ответственных узлов определяется посредством испытаний. Параметр составляет от 75 до 80% от предельного значения. Превышение последнего приводит к разрушению метиза.
Трение при затяжке
Трение оказывает прямое влияние на величину усилий. Оно учитывается при затяжке болтов ГБЦ, затяжке болтов распредвала и коленвала. Наличие специальных покрытий и смазывающих веществ уменьшает трение, снижает нагрузку на мастера.
На преодоление силы трения уходит до 90% усилий.
Классическая смазка уменьшает трение на 25%, специальное покрытие – еще на 10%.
Рис. 7
Болты после мелкодифузионного цинкования
Таблицы момента затяжки болтов
Исключить проблемы при работе с резьбовыми соединениями помогут таблицы момента затяжки болтов. Они содержат рекомендации для метизов с мелкой и крупной резьбой, с защитным покрытием и без него.
Таблица 1. Момент затяжки для метизов с крупной резьбой без покрытия
Таблица 2. Момент затяжки для метизов с мелкой резьбой без покрытия
Таблица 3. Момент затяжки для оцинкованных метизов с крупной резьбой

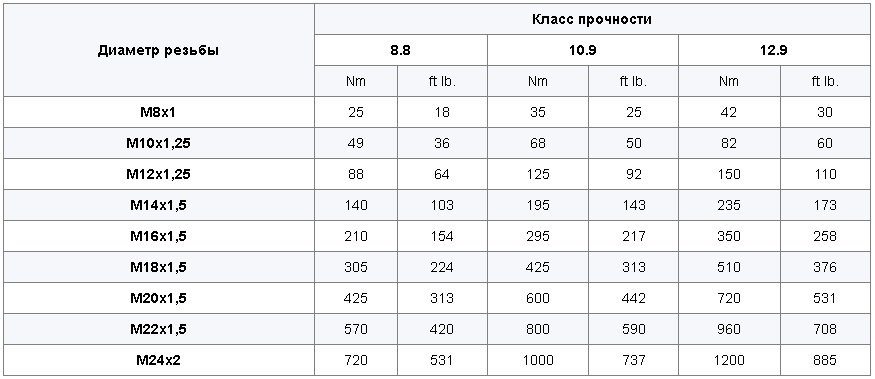

Таблица 4. Момент затяжки для оцинкованных метизов с мелкой резьбой
Также предусмотрены таблицы затяжки болтов для метизов с дюймовой резьбой. Крепежи используются в продукции зарубежного производства, встречаются в автомобилях и прочем транспорте.
Таблица 5. Момент затяжки дюймовых болтов
Использование сведений о моменте затяжки при проведении реальных работ

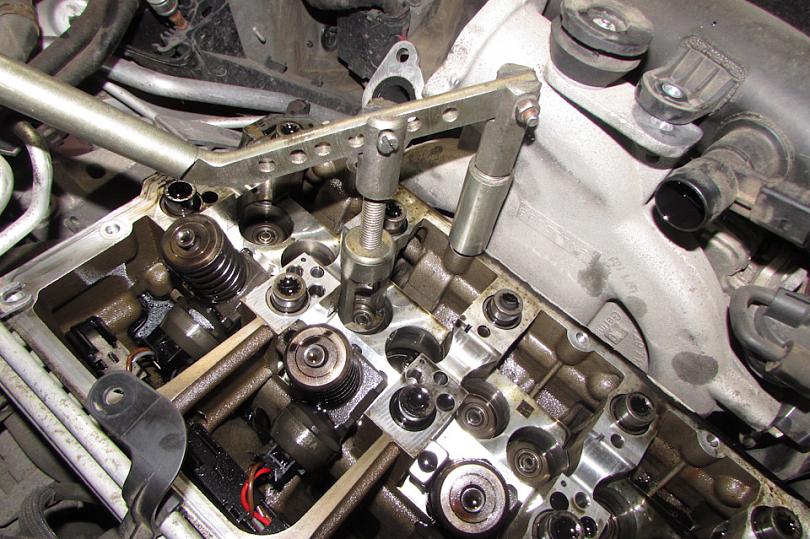

Затяжка болтов головки блока цилиндров невозможна без сведений о моменте. Операция выполняется в установленной последовательности, требует должного внимания от исполнителя.
Шаг 1
Мастер изучает порядок затяжки болтов ГБЦ посредством профильной литературы. Сведения о последовательности операций предоставляются заводом-изготовителем.

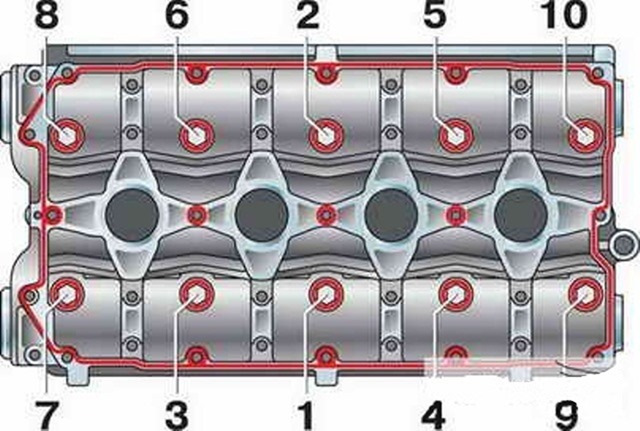

Рис. 8 Схема затяжки болтов
Шаг 2
Специалист определяет момент затяжки болтов КАМАЗ, ВАЗ или другого автомобиля, ремонт которого планируется осуществлять. Как и в предыдущем случае используется достоверная информация от завода-изготовителя.
Рис. 9 Таблицы с моментами затяжки для разных соединений, предлагаемые производителем
Шаг 3
Завершающий этап – затяжка болтов динамометрическим ключом с соблюдением установленных нормативов. Затем производится контрольный осмотр соединения.
Рис. 10 Затяжка болтов динамометрическим ключом
