Доступный ассортимент
Серии корпусных сверл отличаются устанавливаемыми пластинами, размерами хвостовиков и областью применения.
Рис. 1 Производство головок для сверл Weila
TCAP: надежность при высоких нагрузках
Модели TCAP имеют цилиндрические хвостовики с лыской Weldon, диаметром 20 и 25 мм. Они обеспечивают высокую жесткость, безупречную точность, минимальные значения шероховатости и отклонения от формы поверхностей. Решения предпочтительны для тяжелого, высоконагруженного сверления на мощных станках с надежным закреплением заготовок. Они незаменимы при растачивании отверстий в валах, ступицах и деталях трансмиссионных узлов.

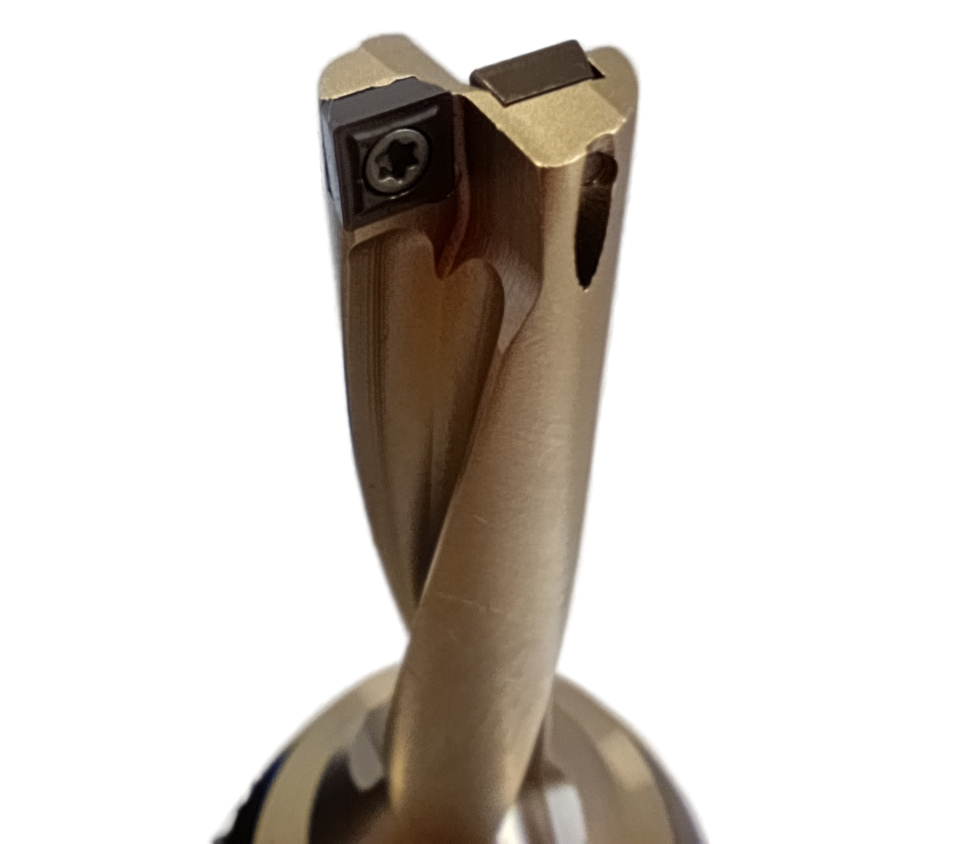

Рис. 2 Корпусное сверло серии TCAP
SF: специализированный инструмент для сложных задач
Серия SF оптимальна для заготовок сложной конфигурации и станков небольшой мощности. Она имеет увеличенную рабочую часть, превышающую размер хвостовика, идеальна для ограниченных пространств, фланцев, корпусных деталей и сборочных единиц.
Оснастка обеих линеек обеспечивает прямолинейность сверления, высокую точность центрирования и позиционирования отверстий. Это упрощает прогнозирование допусков на размер, положение и форму.
Режимы резания
Расчет режимов резания для сверл TCAP и SF предполагает работу с тремя параметрами: подачей, скоростью и глубиной резания.
Подача
Общий диапазон для сверл составляет от 0,1 до 0,3 мм/об. Для материалов с повышенной твердостью выбирают меньшие значения подачи во избежание чрезмерного износа и повреждения инструмента. В случае с мягкими заготовками подачу можно увеличить. Например, при обработке стальных деталей параметр составляет 0,15–0,3 мм/об, чугунных – от 0,1 до 0,2 мм/об со снижением на 30% при входе в наклонную поверхность.
Скорость резания
Скорость резания определяется типом обрабатываемого материала.
Сталь
Общее значение для сталей – от 80 до 150 м/мин. Для низкоуглеродистых сплавов с меньшей твердостью предпочтителен верхний диапазон скоростей, для легированных сталей и сталей с повышенной твердостью – нижний. Так, при обработке стали 45 скорость резания составляет от 120 до 150 м/мин, легированных сплавов – от 80 до 120 м/мин.
Чугун
Скорость резания чугуна варьируется от 60 до 110 м/мин. При работе с серыми марками предпочтителен интервала от 80 до 110 м/мин, с ковкими – от 60 до 80 м/мин. Снижение обусловлено высокой прочностью и твердостью заготовок.
Цветные металлы
В случае с цветными металлами используется диапазон от 150 до 300 м/мин. Например, алюминий обрабатывается при скорости резания 200 – 300 м/мин.
Глубина резания
Обычно, глубина резания соответствует 3 диаметрам сверла. Так, для инструмента диаметром 20 мм параметр составляет 60 мм.
Указанные значения являются справочными. Фактические параметры резания подбираются с учетом конкретных условий обработки, включая свойства обрабатываемого материала, качество инструмента и технические характеристики станка. Также необходимо следить, чтобы величина радиального биения оснастки не превышала 0,02 мм. Это предотвратит скалывание кромок пластин.
Несмотря на ограниченную универсальность, новые многофункциональные сверла Weila не только экономят место в инструментальном магазине станка, но и существенно снижают затраты на обработку. С ними LiFeng снова сделал инновации доступными.
