Материал изготовления: HSS-V (ванадиевая быстрорежущая сталь)
Основа всех метчиков ZUMO — ванадиевая быстрорежущая сталь (HSS-V). Добавление ванадия в состав инструмента значительно увеличивает его прочность и позволяет достичь большего угла заточки режущей части метчика.
Ключевые преимущества HSS-V:
- Повышенная износостойкость по сравнению с обычной быстрорежущей сталью
- Улучшенная ударная вязкость, снижающая риск поломки при нарезании
- Стабильность геометрии режущих кромок при высоких нагрузках
- Возможность работы с более высокими скоростями резания
- Долговечность даже при обработке сложных материалов
Недостатки HSS-V:
- Более высокая стоимость по сравнению с обычными HSS-метчиками
- Требуют точного соблюдения режимов резания для максимального срока службы
Типы канавок метчиков ZUMO: особенности и применение
Выбор правильного типа канавки критически важен для успешного нарезания резьбы. Рассмотрим основные варианты:

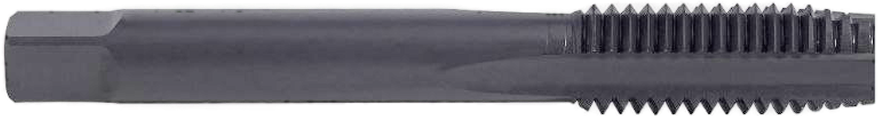

1. Метчики с прямой канавкой (Straight flute)
Применение: Сквозные отверстия в различных материалах
Особенности:
- Простая конструкция обеспечивает отличное дробление стружки
- Универсальность для большинства материалов
- Отлично подходит для ручного использования

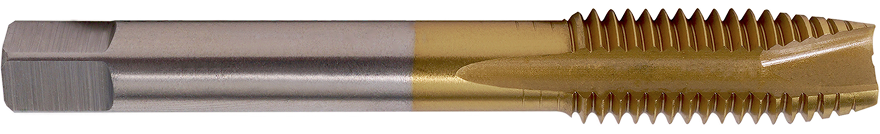

2. Метчики со спиральной подточкой (Spiral point)
Применение: Сквозные отверстия с повышенными требованиями к производительности
Особенности:
- Специальная форма заходной части улучшает "выталкивание" стружки
- Позволяет использовать более высокие скорости резания
- Идеальна для станков и резьбонарезных автоматов
3. Метчики с винтовой канавкой (Spiral flute)
Применение: Глухие отверстия
Особенности:
- Оптимальное отведение стружки вверх из отверстия
- Предотвращает заедание инструмента в глухих отверстиях
- Обеспечивает чистую и точную резьбу
Покрытия метчиков ZUMО: сравнительная характеристика
Выбор покрытия напрямую влияет на производительность, срок службы и стоимость инструмента.
|
Тип канавки |
Покрытие |
Скорость резания, Vc, м/мин |
Материал заготовки |
|
Прямая канавка |
Без покрытия |
6 |
Углеродистые стали, нержавеющие стали, цветные металлы |
|
Парооксидированные (Black-Ox) |
6-7 |
Углеродистые и легированные стали (HRC 25-35) |
|
|
TiN покрытие |
8 |
Легированные стали (HRC 25-35), нержавеющие стали, чугун |
|
|
TiCN покрытие |
6 |
Легированные стали (HRC 25-35), нержавеющие стали, чугун |
|
|
Спиральная подточка |
Без покрытия (Bright) |
8 |
Углеродистые стали, легированные стали, цветные металлы |
|
Черное покрытие (Black) |
6 |
Углеродистые и легированные стали (HRC 25-35) |
|
|
TiN покрытие |
9 |
Легированные стали (HRC 25-35), нержавеющие стали, чугун |
|
|
TiCN покрытие |
10 |
Легированные стали (HRC 25-35), нержавеющие стали, чугун |
|
|
Специальная серия для нержавеющих сталей |
4 |
Нержавеющие стали с твердостью HRC 25-40 |
|
|
Винтовая канавка |
Без покрытия (Bright) |
6 |
Углеродистые стали, легированные стали, цветные металлы |
|
Черное покрытие (Black) |
6 |
Углеродистые и легированные стали (HRC 25-35) |
|
|
TiN покрытие |
6 |
Легированные стали (HRC 25-35), нержавеющие стали, чугун |
|
|
TiCN покрытие |
8 |
Легированные стали (HRC 25-35), нержавеющие стали, чугун |
Таблица 1: Скорости резания для различных типов канавок и покрытий метчиков ZUMO
Детальное описание покрытий:

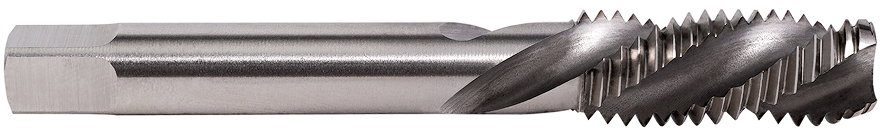

Без покрытия (Bright finishing)
Применение: Стали группы "P" до HRC 25-35, нержавеющие стали и цветные металлы. Это самые универсальные метчики. Особенно хорошо они показали себя на вязких материалах, таких как нержавеющая сталь.
Преимущества:
- Самая низкая стоимость
- Отлично работает на вязких материалах (нержавеющая сталь)
- Универсальность применения
Недостатки:
- Низкая износостойкость по сравнению с покрытыми метчиками
- Требует постоянного применения СОЖ

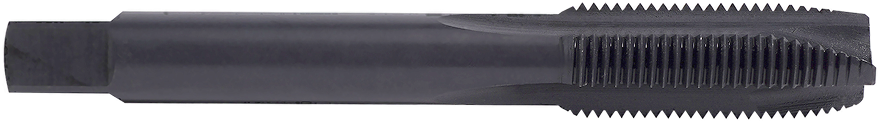

Парооксидированные (Black finishing, оксидная пленка)
Применение: Стали группы "P" до HRC 25-35. Black-Ox метчики показывают лучшие результаты при использовании с СОЖ.
Преимущества:
- Оксидная пленка отлично удерживает СОЖ на поверхности
- Улучшенные смазывающие свойства
- Практически такие же характеристики, как у bright finishing
Недостатки:
- Ограниченно подходит для сухого резания
- Ограниченный срок службы в агрессивных условиях

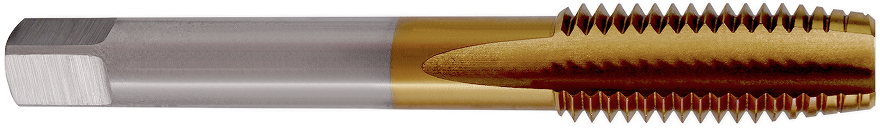

TiN покрытие (нитрид титана)
Применение: Стали группы "P" до HRC 25-35, нержавеющая сталь, чугун.
Преимущества:
- Износостойкость увеличена на 30% по сравнению с метчиками без покрытия
- Возможность работы на повышенных скоростях резания
- Хорошо проявляют себя на чугуне и легированных сталях
Недостатки:
- Высокая стоимость
- Не рекомендуется для ручного использования

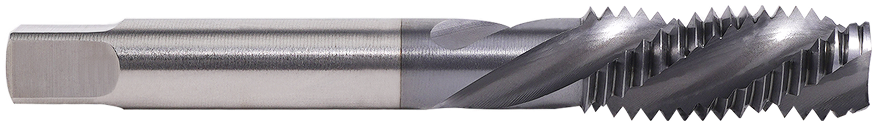

TiCN покрытие (карбонитрид титана)
Применение: Стали группы "P" до HRC 25-35, нержавеющая сталь, чугун.
Преимущества:
- Максимальная износостойкость (срок службы на 40-50% выше, чем у метчиков без покрытия)
- Отличное качество резьбы даже после обработки сотен отверстий
- Универсальность для большинства материалов
Недостатки:
- Самая высокая стоимость в линейке
- Требует точного соответствия режимов резания

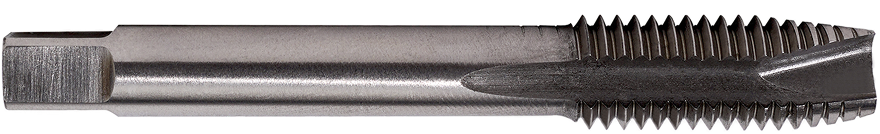

Специальная серия для нержавеющих сталей (HSS-V inox)
С TiN покрытием и без
Преимущества:
- Усиленная конструкция для обработки труднообрабатываемых материалов
- Специально для обработки вязких материалов
- Стабильное качество резьбы даже в нержавеющих сталях HRC 25-40
Недостатки:
- Низкие скорости резания (Vc=4 м/мин)
- Ограниченная применимость (только для нержавеющих сталей)
Габаритные размеры метчиков ZUMO
Правильный выбор размера метчика и понимание особенностей хвостовика критически важны для эффективной работы.
|
Основной шаг |
Диаметр, мм |
Шаг, мм |
Общая длина L, мм |
Длина рабочей части l, мм |
Диаметр хвостовика d1, мм |
Размер квадрата (ширина × длина), мм |
|
M2 |
2.0 |
0.40 |
41 |
8 |
2.5 |
2 × 4 |
|
M3 |
3.0 |
0.50 |
48 |
11 |
2.24 |
1.8 × 4 |
|
M4 |
4.0 |
0.70 |
53 |
13 |
3.15 |
2.5 × 5 |
|
M5 |
5.0 |
0.80 |
58 |
16 |
4.0 |
3.15 × 6 |
|
M6 |
6.0 |
1.00 |
66 |
19 |
4.5 |
3.55 × 6 |
|
M8 |
8.0 |
1.25 |
72 |
22 |
6.3 |
5 × 8 |
|
M10 |
10.0 |
1.50 |
80 |
24 |
8.0 |
6.3 × 9 |
|
M12 |
12.0 |
1.75 |
89 |
29 |
9.0 |
7.1 × 10 |
|
M14 |
14.0 |
2.00 |
95 |
30 |
11.2 |
9 × 12 |
|
M16 |
16.0 |
2.00 |
102 |
32 |
12.5 |
10 × 13 |
|
M18 |
18.0 |
2.50 |
112 |
37 |
14.0 |
11.2 × 14 |
|
M20 |
20.0 |
2.50 |
112 |
37 |
14.0 |
11.2 × 14 |
|
M22 |
22.0 |
2.50 |
118 |
38 |
16.0 |
12.5 × 16 |
|
M24 |
24.0 |
3.00 |
130 |
45 |
18.0 |
14 × 18 |
|
M27 |
27.0 |
3.00 |
135 |
45 |
20.0 |
16 × 20 |
|
M30 |
30.0 |
3.50 |
138 |
48 |
20.0 |
16 × 20 |
|
Мелкий шаг |
Диаметр, мм |
Шаг, мм |
Общая длина L, мм |
Длина рабочей части l, мм |
Диаметр хвостовика d1, мм |
Размер квадрата (ширина × длина), мм |
|
M8×1 |
8.0 |
1.00 |
72 |
22 |
6.3 |
5 × 8 |
|
M10×1 |
10.0 |
1.00 |
80 |
24 |
8.0 |
6.3 × 9 |
|
M10×1.25 |
10.0 |
1.25 |
80 |
24 |
8.0 |
6.3 × 9 |
|
M12×1.25 |
12.0 |
1.25 |
89 |
29 |
9.0 |
7.1 × 10 |
|
M12×1.5 |
12.0 |
1.50 |
89 |
29 |
9.0 |
7.1 × 10 |
|
M16×1.5 |
16.0 |
1.50 |
102 |
32 |
12.5 |
10 × 13 |
|
M18×1 |
18.0 |
1.00 |
97 |
21 |
14.0 |
11.2 × 14 |
|
M18×1.5 |
18.0 |
1.50 |
112 |
37 |
14.0 |
11.2 × 14 |
|
M18×2 |
18.0 |
2.00 |
112 |
37 |
14.0 |
11.2 × 14 |
|
M20×1 |
20.0 |
1.00 |
102 |
22 |
14.0 |
11.2 × 14 |
|
M20×1.5 |
20.0 |
1.50 |
112 |
37 |
14.0 |
11.2 × 14 |
|
M20×2 |
20.0 |
2.00 |
112 |
37 |
14.0 |
11.2 × 14 |
Особенности хвостовиков для различных диаметров
Конструкция хвостовика напрямую влияет на удобство использования и передачу крутящего момента:
- Для мелких диаметров (М2-М6): Хвостовики чаще всего проходные (сквозные), что обеспечивает лучшую передачу крутящего момента и точное позиционирование
- Для средних диаметров (М8-М16): Используются как проходные, так и непроходные хвостовики в зависимости от типа канавки и покрытия
- Для крупных диаметров (М18 и выше): Преимущественно непроходные хвостовики с увеличенным размером квадрата для передачи больших усилий
Для метчиков размером М16×2.0 хвостовик непроходной с диаметром 12.5 мм и квадратом 10×13 мм, что обеспечивает надежную фиксацию в патроне и стабильную работу.
Совместимость с ручным инструментом
Важный аспект при выборе метчика – возможность использования с ручным инструментом.
✅ Подходят для ручного использования:
-
Метчики с прямой канавкой (Straight flute) – благодаря простой конструкции и хорошей управляемости (позиционирование в отверстии и геометрия, обеспечивающая более простое соблюдение соосности при использользовании совместно с ручным инструментом)
-
Метчики без покрытия и парооксидированные – обеспечивают плавный ход и не требуют высоких скоростей
-
Метчики с размерами до М12 – имеют меньшее сопротивление при нарезании резьбы
❌ Не рекомендуются для ручного использования:
-
Метчики с винтовой канавкой (Spiral flute) – требуют точного центрирования и равномерной подачи
-
Спиральные метчики с TiN и TiCN покрытием – рассчитаны на высокие скорости резания. На низких покрытия отслаиваются.
-
Метчики размером М16 и выше – требуют значительных усилий при ручном нарезании
Рекомендуемые области применения метчиков ZUMO
Углеродистые и легированные стали:
- Оптимальный выбор: Метчики с TiCN покрытием
- Для глухих отверстий: Винтовая канавка
- Для сквозных отверстий: Прямая канавка или спиральная подточка
- Рекомендуемые скорости: 6-10 м/мин в зависимости от покрытия
Нержавеющие стали:
- Оптимальный выбор: Специальная серия HSS-V inox или метчики с TiCN покрытием
- Обязательное условие: Использование охлаждающих смазочных жидкостей
- Рекомендуемые скорости: 4 м/мин для специальной серии, 6-8 м/мин для TiCN
Чугун:
- Оптимальный выбор: Метчики с TiN или TiCN покрытием
- Для сквозных отверстий: Прямые канавки или спиральная подточка
- Особенность: TiCN покрытие показывает лучшие результаты на ковком чугуне
Цветные металлы:
- Оптимальный выбор: Метчики без покрытия
- Рекомендуемый тип: Метчики со спиральной подточкой для лучшего отвода стружки в сквозных отверстиях
- Особенность: Избегайте высоких скоростей для предотвращения заедания
Шаги для правильного выбора метчика ZUMO
Чтобы гарантированно выбрать подходящий метчик ZUMO для вашей задачи, следуйте этой простой инструкции:
- Определите размер резьбы (диаметр и шаг)
- Выберите тип отверстия:
- Сквозное → Прямая канавка или спиральная подточка
- Глухое → Винтовая канавка
- Уточните обрабатываемый материал:
- Углеродистые/легированные стали → Все типы покрытий
- Нержавеющие стали → Специальная серия или TiCN
- Чугун → TiN или TiCN покрытия
- Цветные металлы → Без покрытия или парооксидированные
- Определите метод нарезания:
- Ручной → Прямая канавка, без покрытия или парооксидированные до М12
- Машинный → Все типы в зависимости от материала
- Уточните условия обработки:
- С охлаждением → Все типы покрытий
- Без охлаждения → Метчики без покрытия или с парооксидированные
- Определите приоритеты:
- Высокая производительность → TiCN покрытие
- Стандартная производительность → TiN или парооксидированные
- Экономичность → Без покрытия
- Уточните бюджет:
- Экономичный → Без покрытия
- Средний → Парооксидированные или TiN
- Премиум → TiCN или специальная серия для нержавеющих сталей
Заключение: почему выбирают метчики ZUMO
Метчики ZUMO представляют собой отличное решение для нарезания резьбы в любых материалах. Широкий ассортимент, включающий различные типы канавок и покрытий, позволяет точно подобрать инструмент под конкретную задачу.
Ключевые преимущества метчиков ZUMO:
- Ванадиевая сталь HSS-V обеспечивает исключительную долговечность
- Разнообразие покрытий позволяет оптимизировать соотношение цена/качество
- Качественно обработанные хвостовики обеспечивает надежную фиксацию
Выбор конкретного варианта зависит от типа отверстия, обрабатываемого материала и метода нарезания. Правильный подбор гарантирует высокое качество резьбы и долговечность инструмента.
