Метчики и плашки с американской резьбой UNF/UNC Метчики и плашки с американской резьбой UNF/UNC

Метчики и плашки с американской резьбой UNF/UNC

Метчики и плашки, еще их называют лерками, незаменимый резьбонарезной инструмент в современном машиностроении. Причем они могут использоваться как для нарезания резьбы ручным способом, так и для формирования резьбы при помощи станка.


Общий вид метчика

Рис.1. Общий вид метчика


Общий вид плашки (лерки)

Рис.2. Общий вид плашки (лерки)

Говоря о метчиках и плашках с американской резьбой стандарта UNF/UNC, имеется ввиду то, что помимо метрической резьбы, широко распространенной в России, существует и дюймовая резьба, которая практически повсеместно используется в Соединенных Штатах Америки и Канаде. Профиль такой резьбы имеет угол при вершине 60֠, что соответствует метрической резьбе. В чем же главное отличие таких резьбонарезных инструментов?

Отличие все-таки в системе измерения параметров резьбы. Так как исторически сложилось, что резьбовые изделия широко использовались и активно разрабатывались при Индустриальной революции в Великобритании, то и параметры резьбы разрабатывались в соответствии с английской системой мер. Северная часть Соединенных Штатов Америки также переняла аналогичную систему мер, так как была до конца 18 века в зависимости от Великой Британии, находясь в колониальном владении.

Так получается, что английская система мер предусматривает все измерения любых параметров «отталкиваясь» от единицы измерения – дюйм. Вообще «дюйм» произошел предположительно от измеренного большого пальца (пер. голландский duim – большой палец). Большой палец, как известно, у всех разный. И поэтому спустя время «дюйм», как единицу измерения, пришлось стандартизировать. Так появился английский дюйм, который равен 25,4 мм, если перевести его в традиционную систему мер, характерную для России.

Резьбы UNC (Unified Coarse Thread), а в прошлом NC, и UNF (Unified National Fine Thread), являются унифицированными крупной и мелкой резьбой соответственно. Так резьбы стандарта UNC и NC являются взаимозаменяемыми. Шаг таких резьб измеряется следующим образом. В отличии от метрической резьбы, где шаг резьбы измеряется, как расстояние между одноименными стенками витков, в дюймовой резьбе можно приложить линейку с дюймовой шкалой и визуально посчитать, сколько витков (ниток) помещается в область дюйма на линейке (При измерении такой резьбы говорят, 15 витков на дюйм).

Естественно, для обоих случаев исполнения резьб, самым точным определением шага резьбы будут служить калибры для определения шага резьбы или резьбомеры, что означает одно и то же. Измерить таким резьбомером шаг резьбы просто. Следует приложить соответствующий калибр на измеряемую резьбу, и если профиль резьбы соответствует профилю выбранного калибра, то измерение выполнено верно и шаг резьбы соответствует числовому значению шага резьбы на боковой стороне пластинки для измерения.

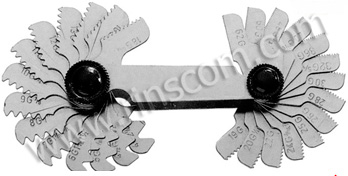

Общий вид резьбомера или калибра для измерения шага резьбы

Рис.3. Общий вид резьбомера или калибра для измерения шага резьбы

Рассмотрим типичный пример нарезания резьбы такими инструментами. Плашки используются только для нарезания наружной резьбы, причем плашка зажимается в плашкодержатель. Метчик же в свою очередь используется для нарезания внутренней резьбы, и зажимается в метчикодержатель. Любой из этих инструментов формирует резьбу при помощи своего вращательно движения, либо вращательного движения станка. Говоря простыми словами, инструмент и заготовка представляют собой винтовую пару винт – гайка. На самом инструменте нарезан профиль резьбы, который соответствует профилю нарезаемой резьбы. Нарезка осуществляется благодаря тому, что материал заготовки мягче материала инструмента.


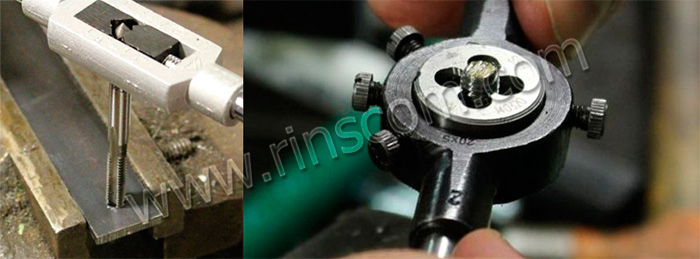

Метчик и плашка в процессе нарезания резьбы

Рис.4. Общий вид резьбомера или калибра для измерения шага резьбы
