Корпусные сверла Weila: виды, применение, сравнение

Оснастка относится к сверлам U-класса. При ее обозначении используются формулировки “U-серия S” или “U-серия JCD”. Обозначение в конце соответствует типу съемного элемента: S - квадратная пластина, JCD - головка. Модели с пластинами содержат и другие буквы, например, SO, SP или WS.

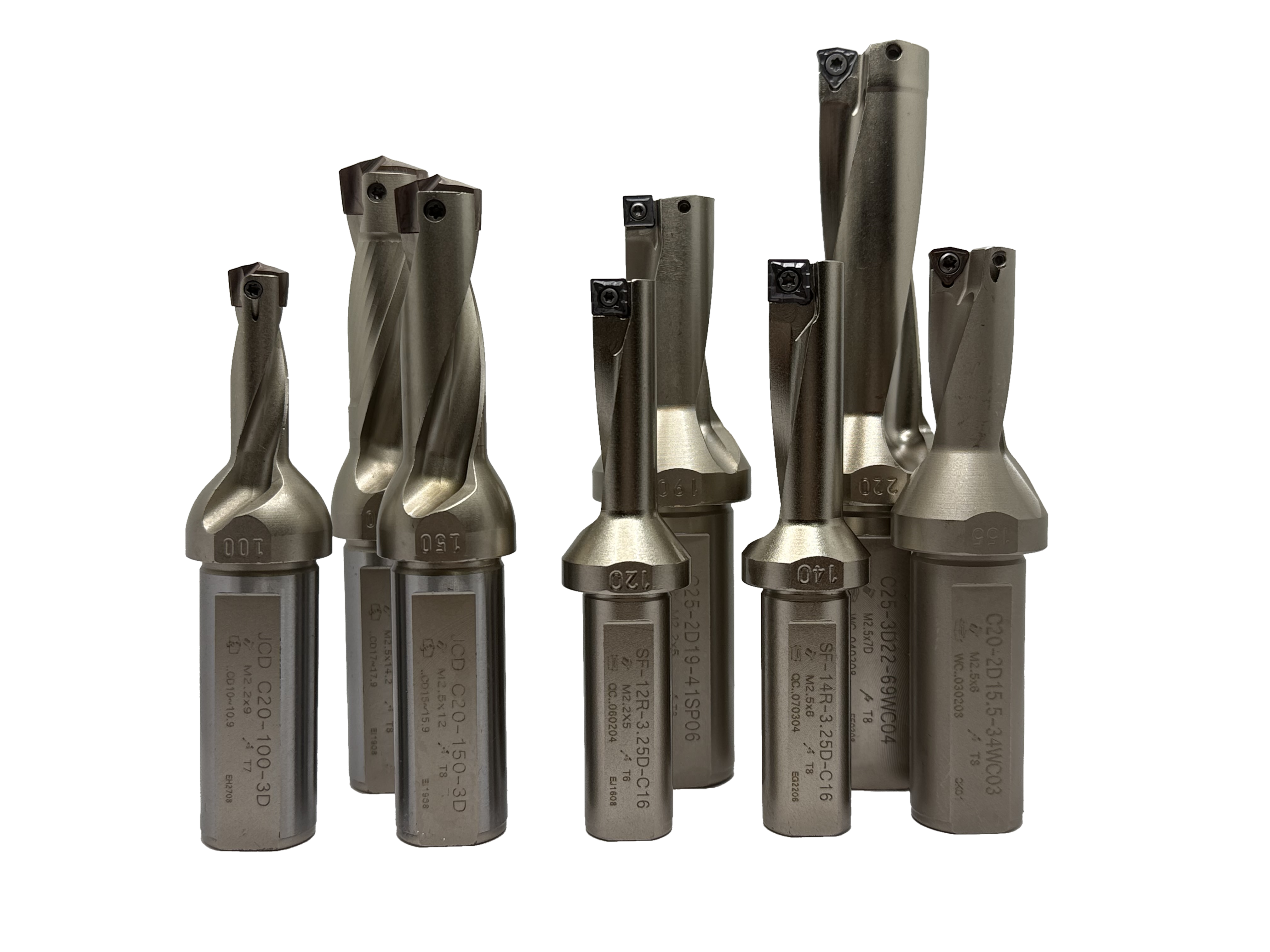

Фото №1. Виды корпусов Weila с пластинами и с головками

Для глубокого сверления используется оснастка с пометкой VLT. Она имеет удлиненный корпус и более крупные витки. Это облегчает эвакуацию стружки снижает площадь контакта со стенками.

Применение

Сверла Weila решают ряд задач при работе с металлом:

• обработка отверстий в серийных заготовках;
• сверление монтажных отверстий;
• выпуск нетиповых деталей с уникальным расположением отверстий;
• проведение ремонтных работ со сверлением в различных пространственных положениях.

Корпусный инструмент применяется в машино-, авиа- и судостроении. С его помощью формируются разъемные соединения металлоконструкций, производятся компоненты станков и сельскохозяйственной техники.

Изображение 1. сверление отверстий в детали корпусным сверлом с головкой

Высокие эксплуатационные показатели сверл обеспечивают их длительную и эффективную работу, а наличие съемных элементов исключает замену инструмента целиком.

Виды оснастки для корпусных сверл

Корпусные сверла Вейла различаются общей и рабочей длиной, диаметром хвостовика и режущей части. При этом каждый инструмент совместим с определенными головками и пластинами:

Тип сменного элемента	Описание	Изображение	Тип сменного элемента	Описание	Изображение

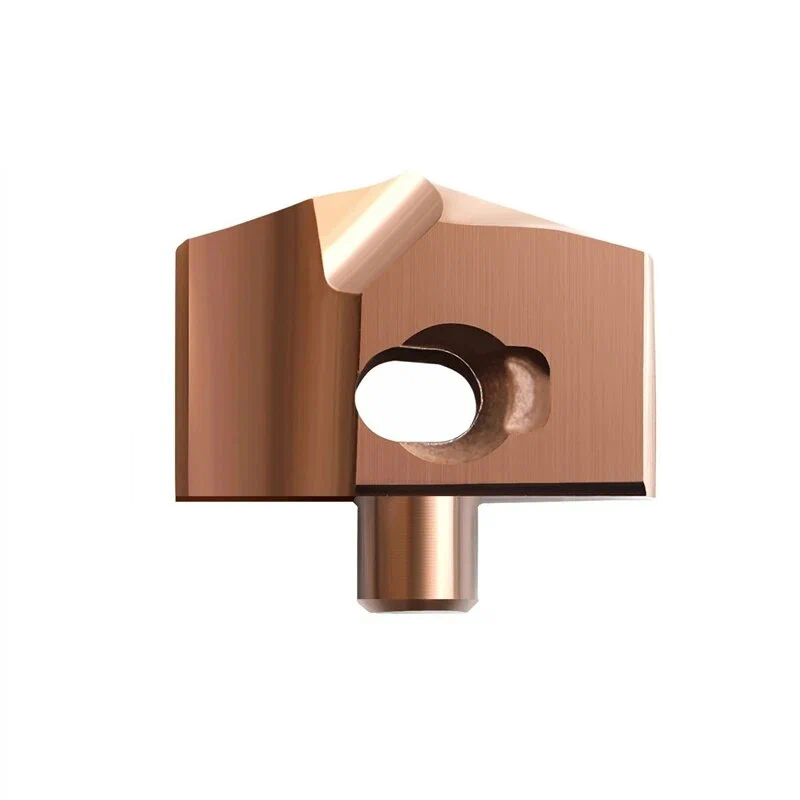

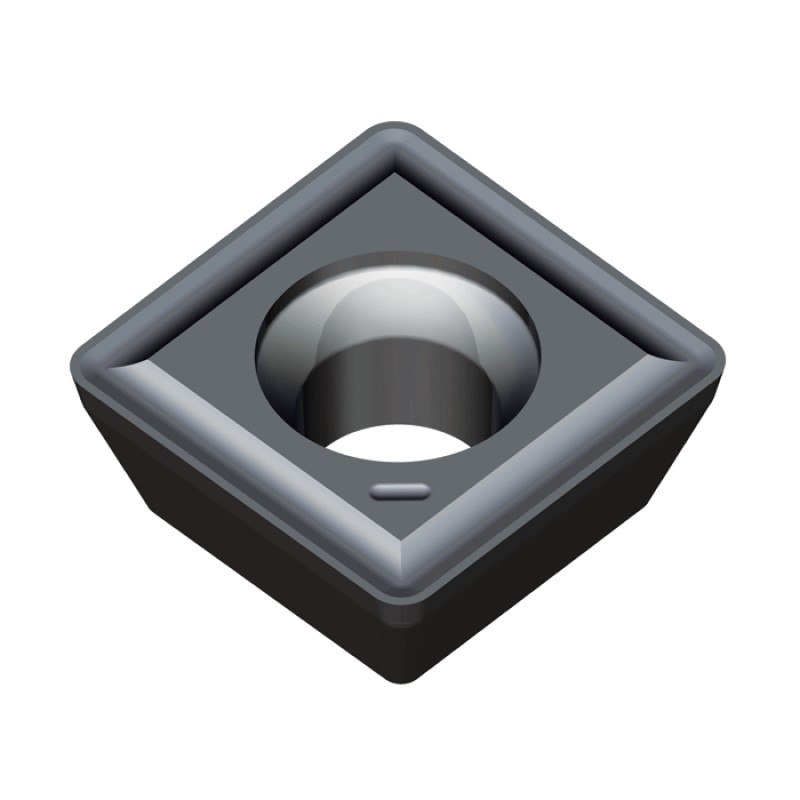

HCD	Сменная головка с углом 138 градусов.		SP	Квадратная твердосплавная пластина с задним углом в 11 градусов.

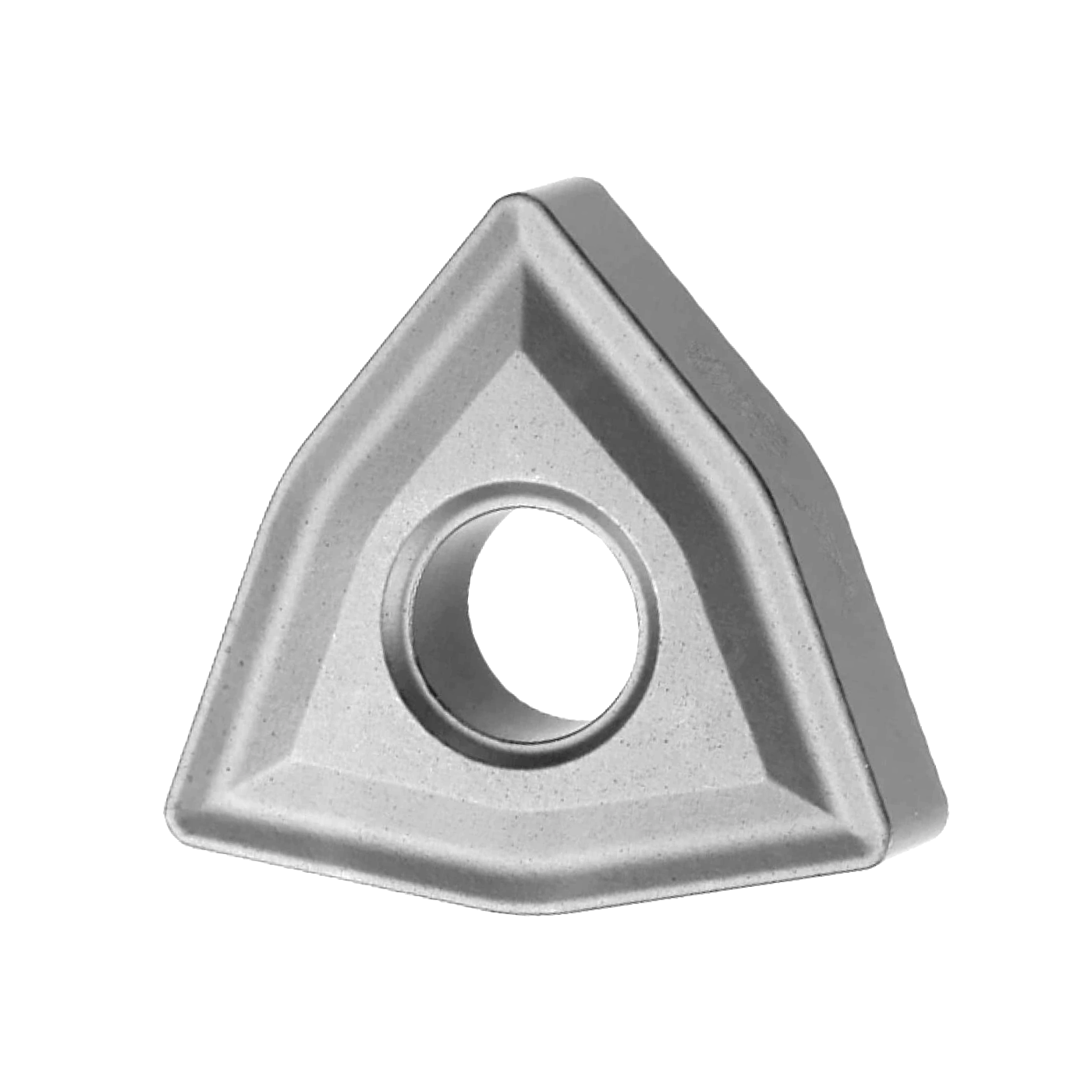

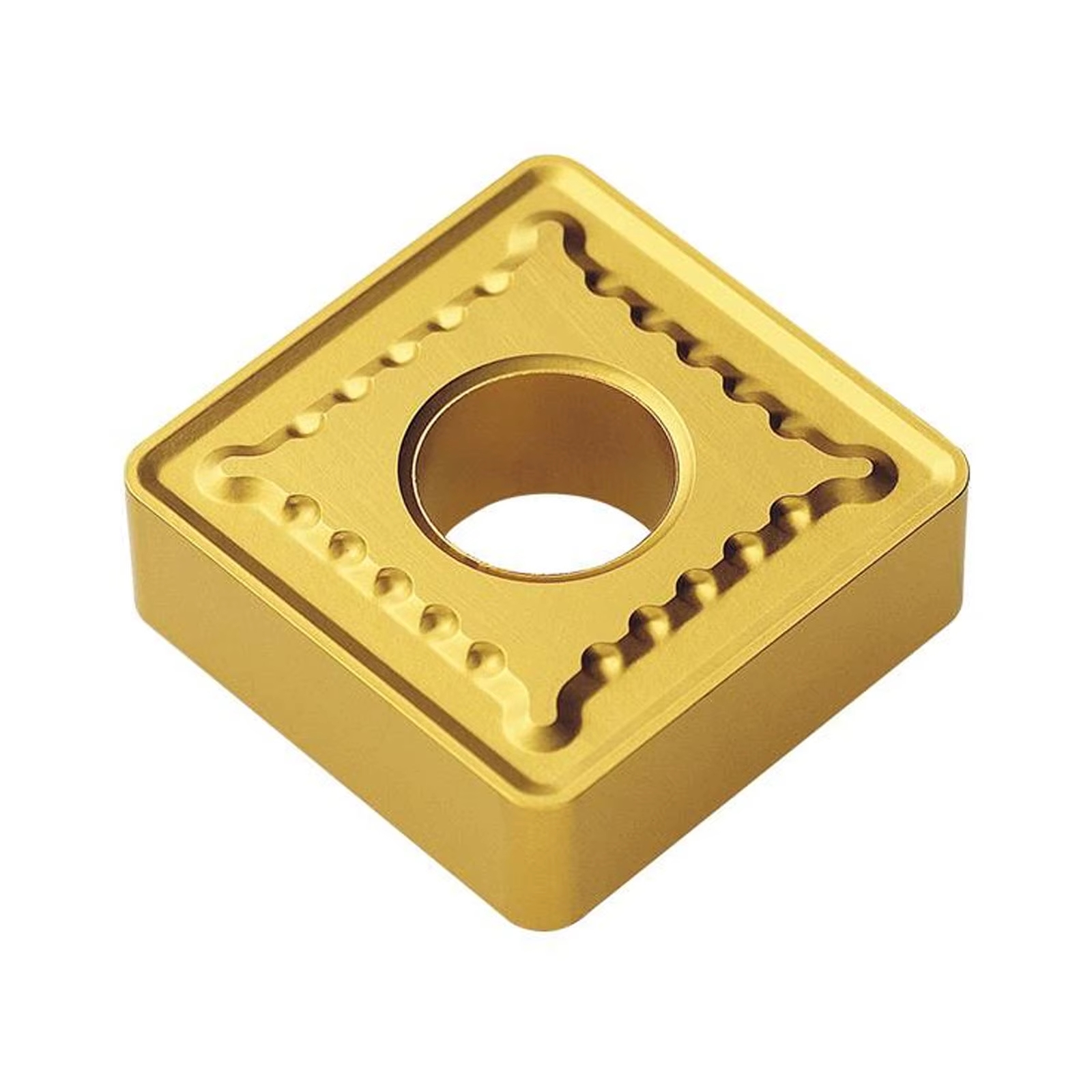

S	Квадратная твердосплавная пластина с углом 90 между кромками.		WC	Тригональная пластина 80 градусов с задним углом 7 градусов.

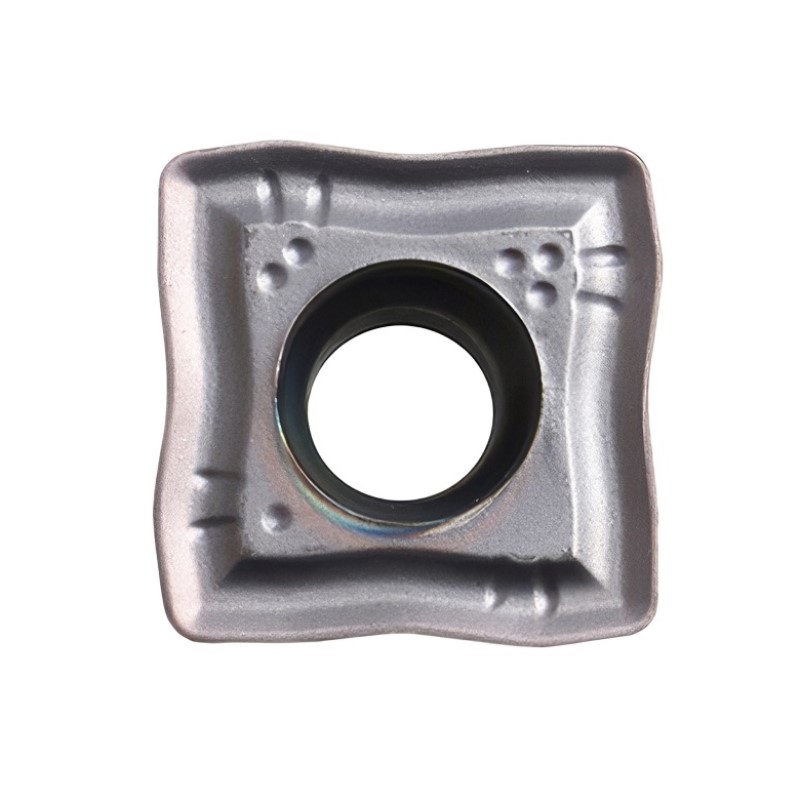

SO	Квадратная твердосплавная пластина специальной формы.

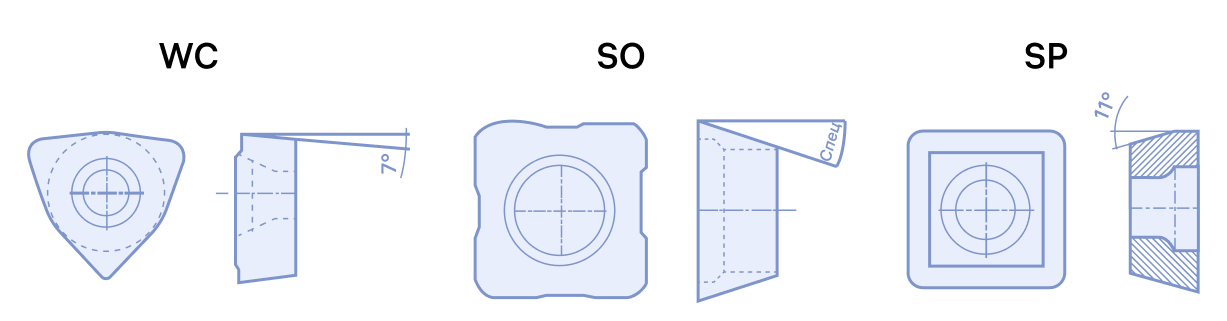

Схема 1: схема WC, SO, SP пластин для корпусных сверл

Также оснастка различается глубиной сверления. Она может составлять 2, 3, 4 и 5 диаметров.

Конструкция и отличия

Сверла с пластинами и головками имеют разную конструкцию.

Сверла с головкой

Сверла с головками содержат два компонента: сам инструмент и сменный модуль HCD с углом 138 градусов. Последний имеет осевой выступ и проем для винта в центральной части. Такое исполнение способствует точному позиционированию головки, исключает ее смещение при работе. Кроме того возрастает жесткость сборки, снижается риск биений и вибраций.

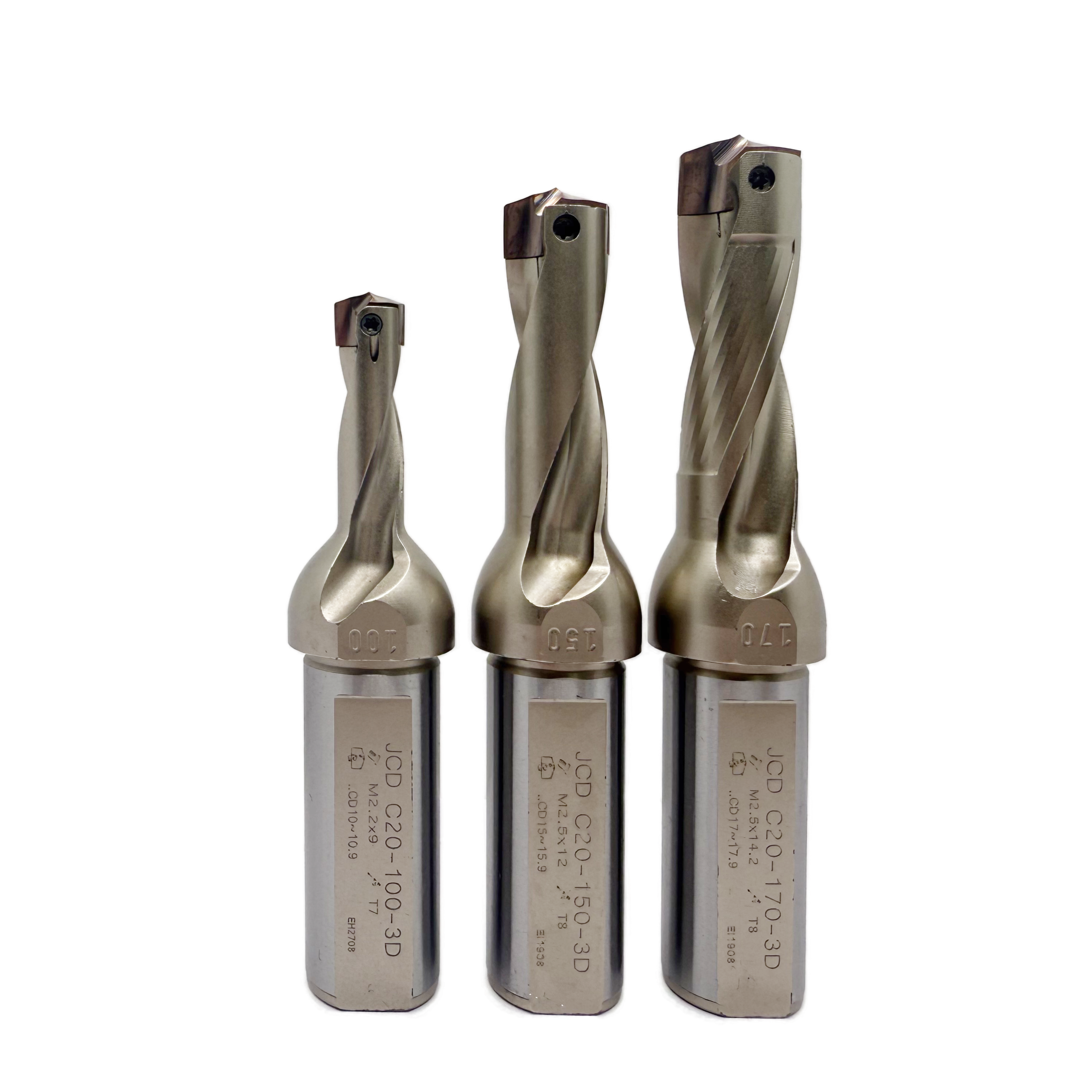

Фото №2. Корпусные свёрла с головками разных размеров

Фото №3. Корпусное сверло с головкой

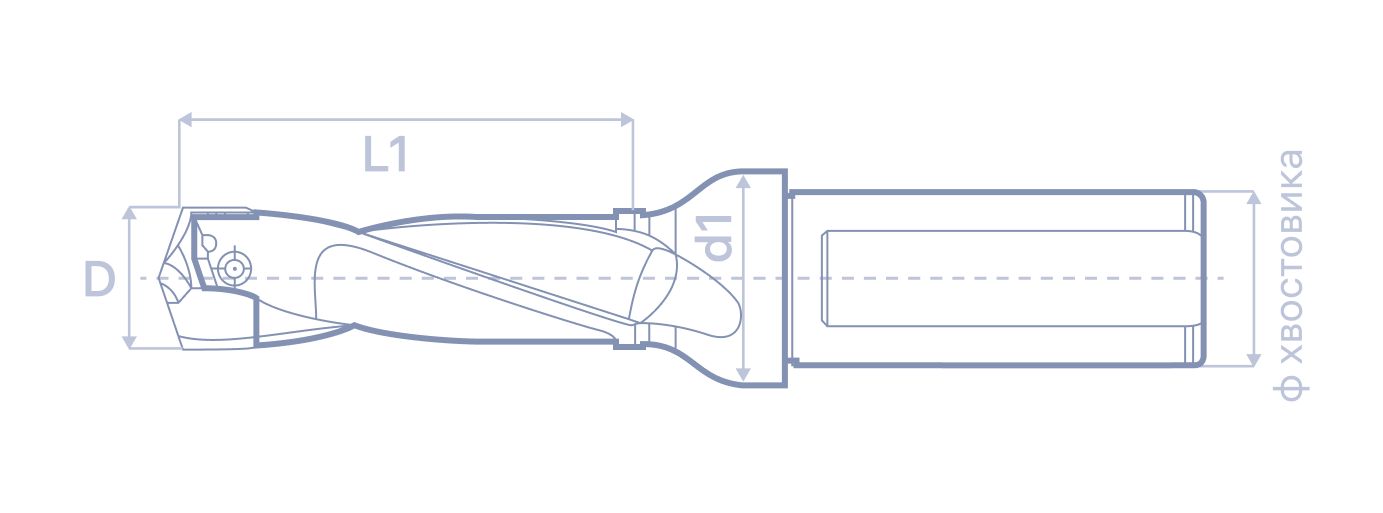

Схема 3. Корпусное сверло с головкой HDC

Сверла с пластинами

Сверло с пластинами обладает модульной рабочей частью. Она состоит из корпуса и режущих вставок из твердого сплава. Пластины располагаются согласно посадочным проемам, в местах контакта с заготовкой.

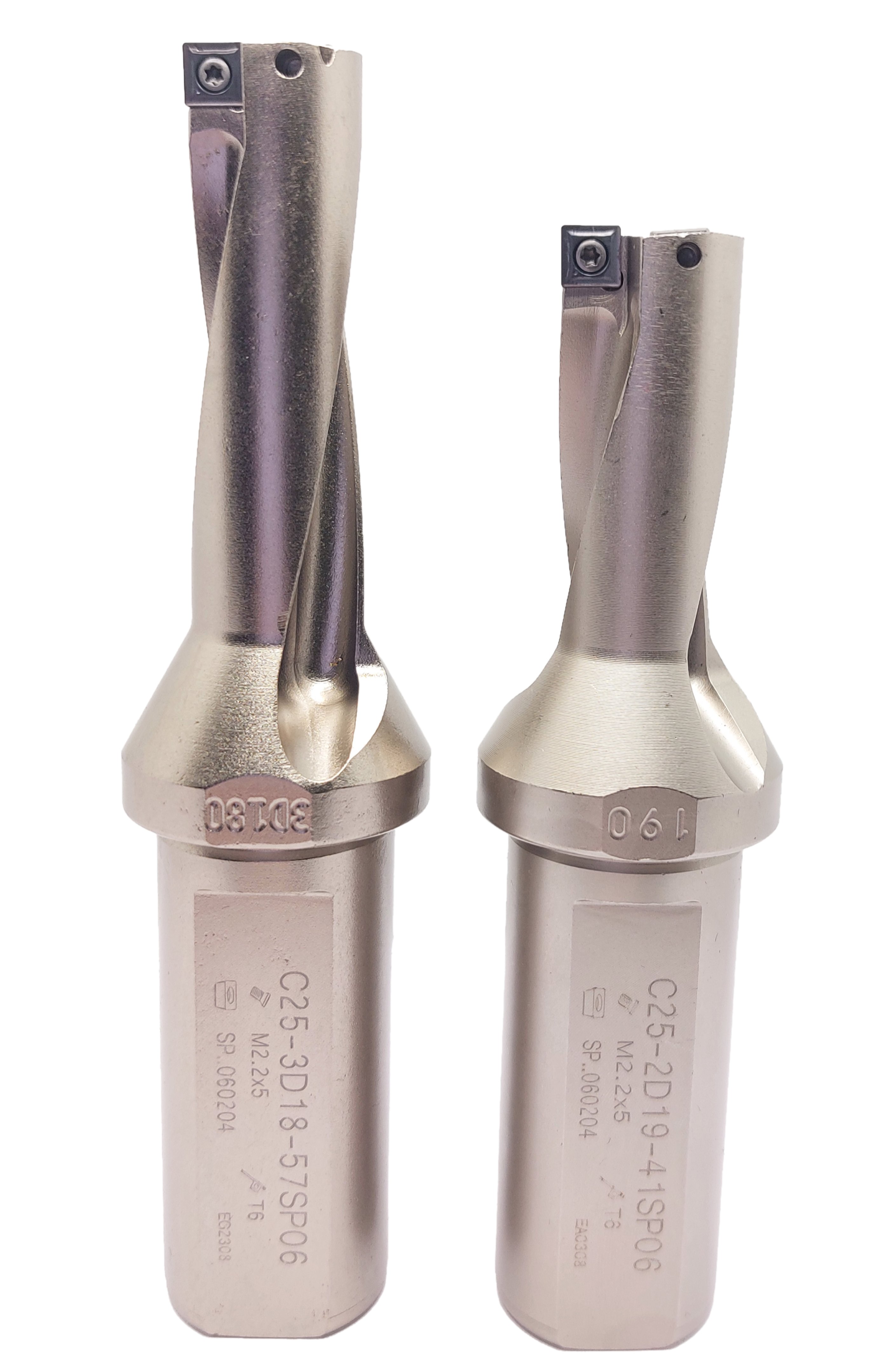

Фото №4. Корпусные свёрла с пластиной разных размеров

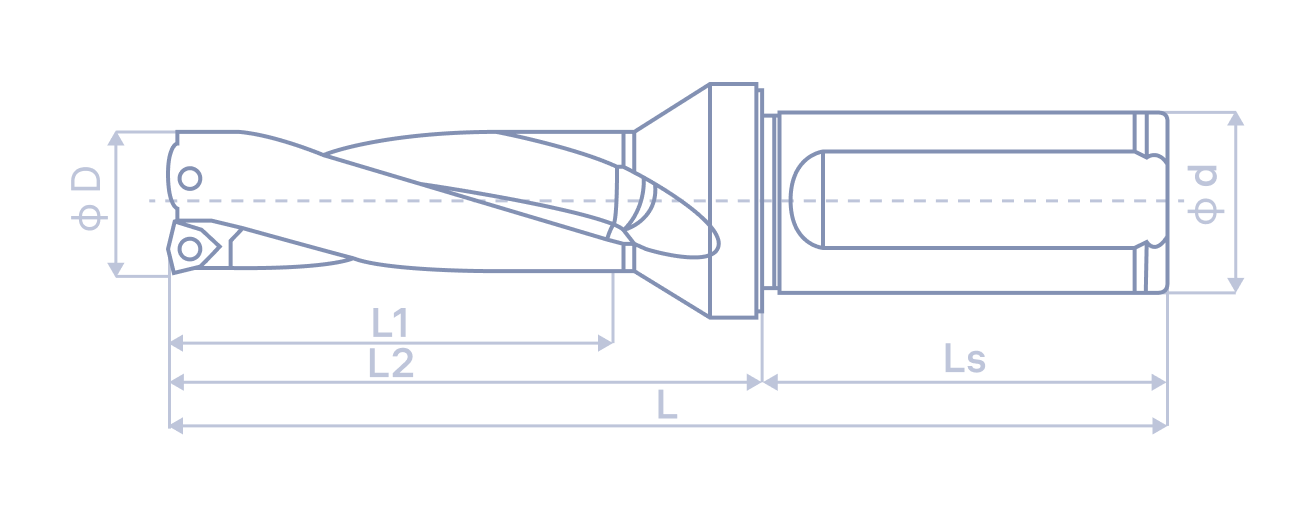

Схема 4. Корпусное сверло с пластиной S / SP / SO

Схема 5. Корпусное сверло с пластиной WC

Различия сверл с головками и пластинами

Решения с пластинами используются при черновой обработке, сверла с головкой – при получистовой. Кроме того, последние создают отверстия с отклонением от ± 0,02 мм до 0,1 мм, в зависимости от размеров.

Дополнительное преимущество сверл с головкой – высокая скорость резания. Она достигается за счет жесткости конструкции, особой геометрии и точности изготовления. Так, при обработке стальных заготовок инструментом длиной 5D на скорости 100 м/мин линейная подача составляет от 0,15 до 0,2 мм/об. Аналогичный параметр у сверла с пластинами не превышает 0,1 мм/об.

Сверла с головками обеспечивают более высокое качество поверхности отверстий. Обработанный проем обладает Ra 1,6 мкм, что вдвое меньше чем у сверла с пластинами – 3,2 мкм.

ВАЖНО. При изготовлении головок используется качественная сталь повышенной твердости. Для каждого диаметра корпуса доступны сменные элементы HCD с шагом 0,1мм.

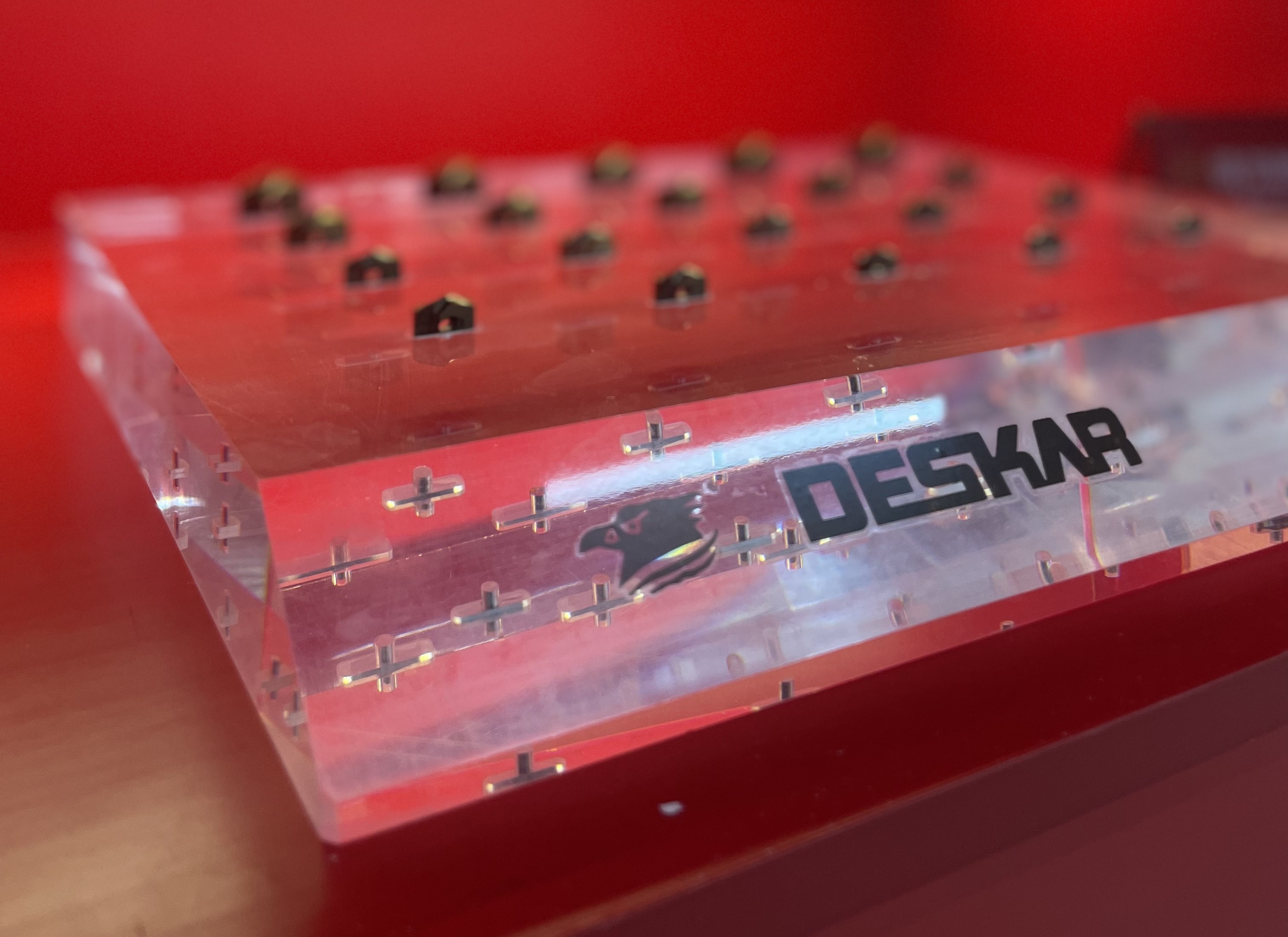

Фото №5. Головки для корпусных сверл Deskar

Фото №6. Головки HDC Deskar

Сравнение корпусных сверл с пластинами и головками

Ключевые различия решений с пластинами и головками представлены в таблице.

Расшифровка маркировки корпусных сверл

U-Сверла с головкой имеют стандартную маркировку типа JCD C20-110-3D HCD-11.0-11.9, где:

• JCD – тип сверла;
• С20 – диаметр хвостовика в мм;
• 100 – диаметр рабочей части с десятыми долями (11,0 мм);
• 3D – глубина сверления, в количестве диаметров;
• HCD – форма и размерность головки.

Числа 11.0-11.9 соответствуют габаритам головки и отклонениям в процессе сверления.

Модульные сверла с пластинами обладают маркировкой типа C25-2D14.5-32WC03, где:

• С25 – диаметр хвостовика в мм;
• 2D – глубина сверления, в количестве диаметров;
• 14,5 – диаметр рабочей части в мм;
• 32 – диаметр хвостовика в мм;
• WC 03 – тип пластины (треугольная 80 градусов с задним углом 7 градусов).

Маркировка отображается на сверле, упаковке и в сопроводительной документации.

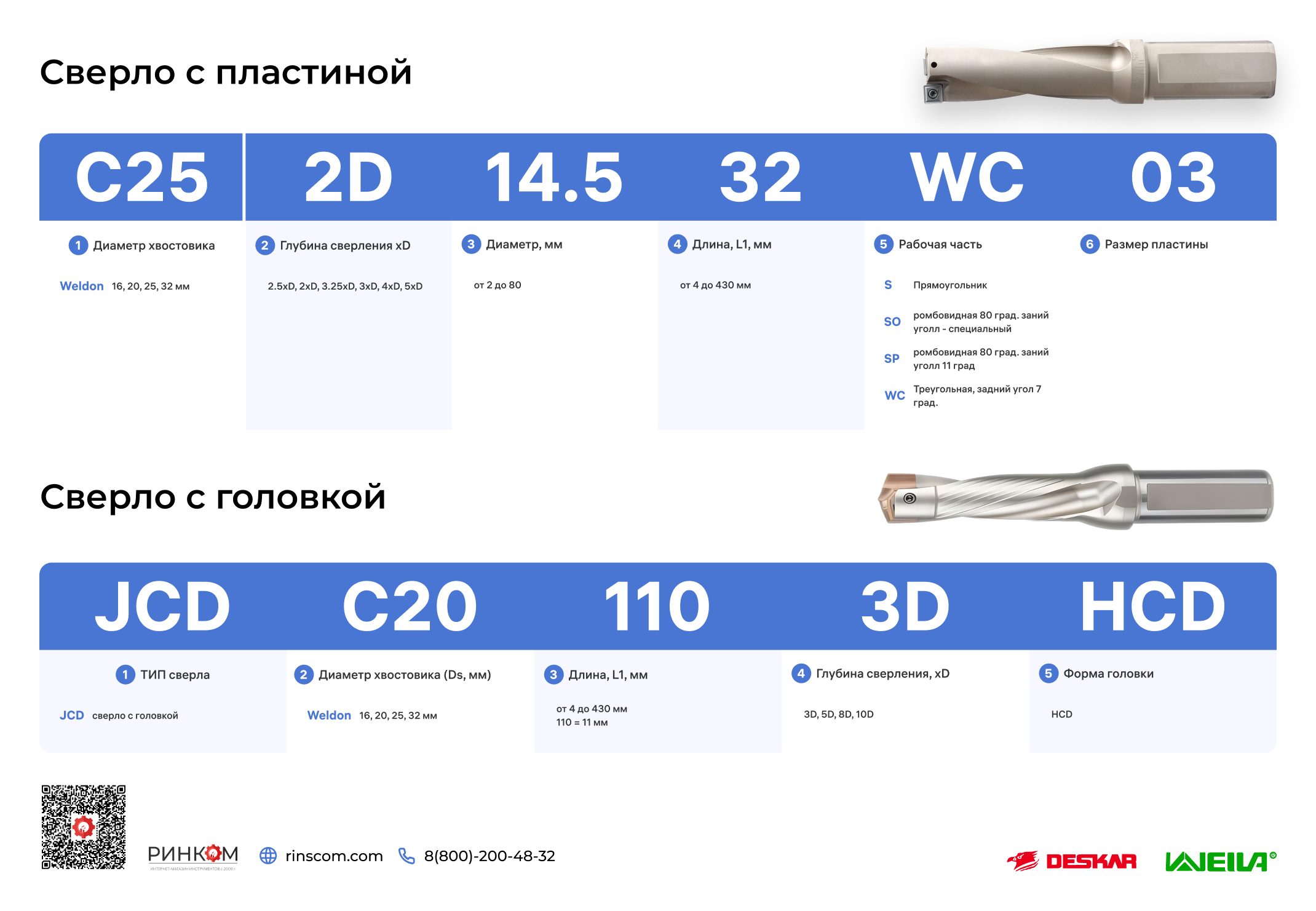

Таблица 3. Расшифровка корпусного сверла с пластиной и с головкой

Подбор оснастки под корпус

При подборе головок и пластин под корпус сверла учитываются первые буквы маркировки, например JCD соответствует головкам HCD, а S, SO, SP и SW – пластинам соответствующей формы. Обозначения на сверле и сменных элементах должны совпадать. Это гарантирует совместимость изделий.

Способ крепления

Сборка сверл с твердосплавными пластинами и головками предполагает использование винтов. Они фиксируют режущие элементы через резьбовые отверстия, имеют потай. Это исключает возвышение над рабочей поверхностью, участие в режущих операциях и преждевременный износ.

Изображение 2. Исполнение винта

Винты для составных частей сверла обладают метрической резьбой и головкой TORX. Метизы отличаются универсальностью, удобством позиционирования и протяжки.

ВАЖНО. Сверла с винтами на порядок удобнее аналогов с напаянными пластинами. Они обеспечивают быструю замену модулей на рабочем месте и не уступают в качестве их фиксации.

Специфика работы с отверстиями

Корпусные сверла U-типа участвуют в различных операциях по обработке отверстий.

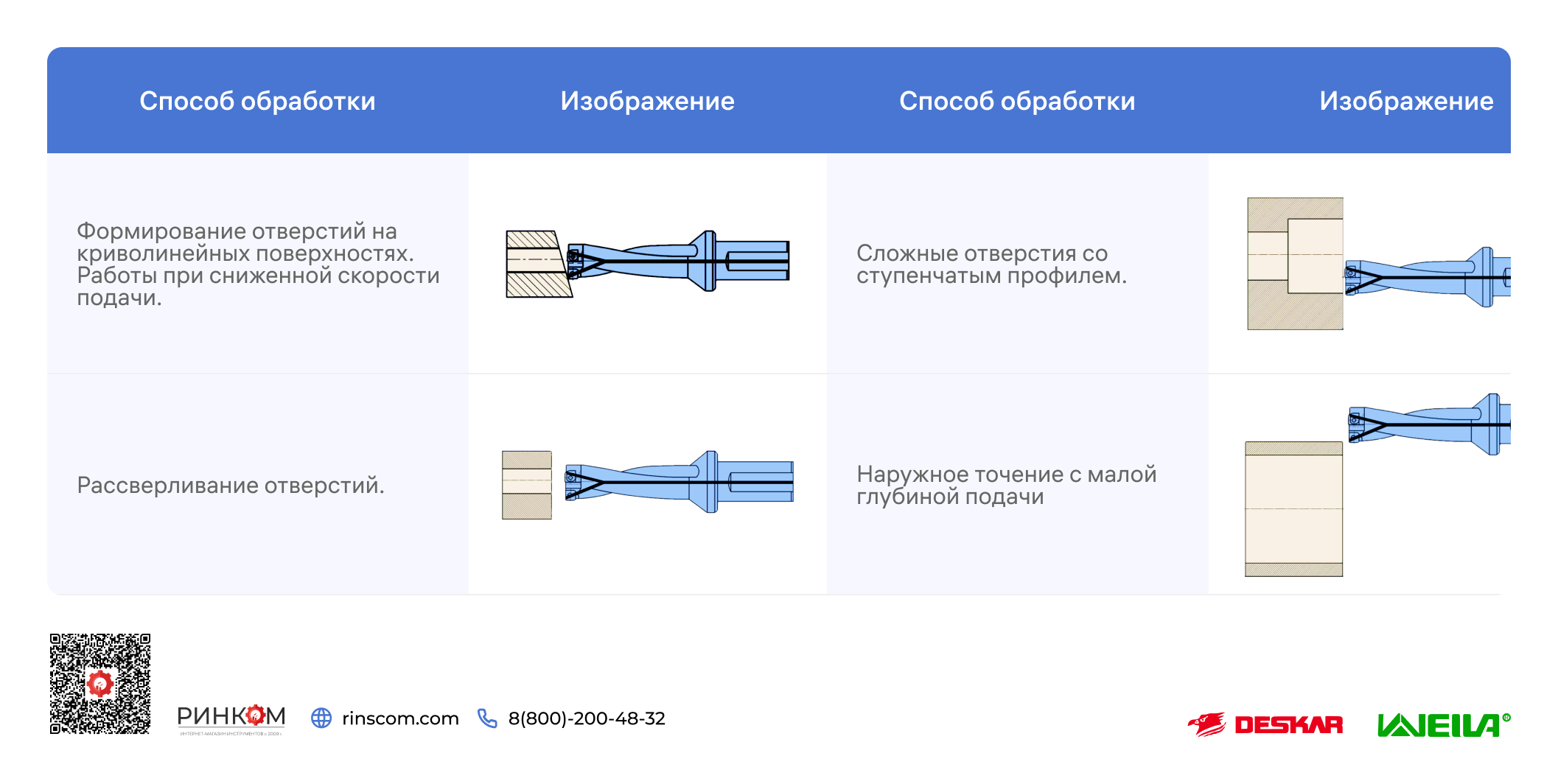

Таблица 4. Способ обработки корпусным сверлом

Также возможны классические операции по формированию сквозных и глухих отверстий. Отдельная оснастка допускает точение, например, сверла серии U, 3.2.

Типы канавок

Корпусные сверла имеют канавки двух типов.

Тип канавки	Описание	Изображение
Прямые	Линейные прорези вдоль рабочей части сверла. Они обеспечивают щадящее воздействие на материал при работе с тонкостенными заготовками.	Важно: у Weila нет данного вида канавок
Винтовые	Классические канавки в форме винта, опоясывающие сверло. Решение оптимально для интенсивной работы и глубоких отверстий, но предполагает более грубое воздействие.

Сверла с прямыми канавками используются при финишной обработке, востребованы при деликатных операциях. Для большинства типовых задач применяются классические винтовые модели.

Выбор корпусного сверла

Оснастка выбирается с учетом следующих факторов:

• размерность формируемых отверстий;
• параметры патрона, в который будет устанавливаться сверло;
• глубина сверления.

Не последнее значение имеют требования к качеству обработки. Для чернового сверления достаточно большинства пластин, для получистовых операций лучше воспользоваться головками.

Фото №7. Корпусные сверла Weila

Бренд Weila

Weila – суббренд компании Deskar. Производственные мощности предприятия расположены в провинции Чжэцзян, КНР. Рабочие цеха укомплектованы прогрессивным оборудованием, осуществляют автоматизированный выпуск инструмента с многоуровневой проверкой качества. Это позволяет изготавливать надежную оснастку с выверенной геометрией и доступной ценой.

Фото №8. Склад Weila

Фото №9. Сверла Weila

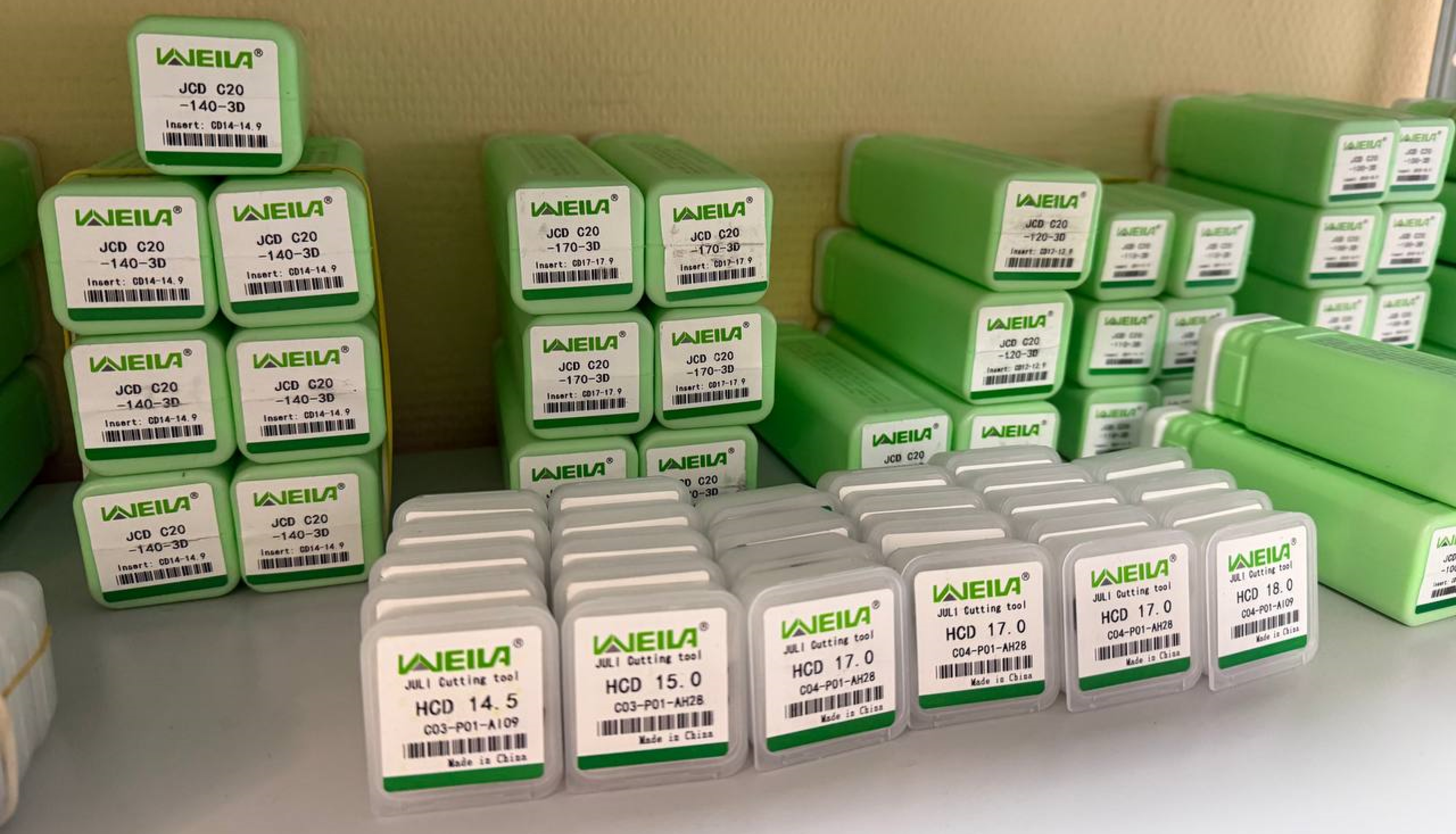

Фото №10. Корпусные сверла и головки Weila

Продукция получила распространение в России, используется многими заводами, фабриками и монтажными бригадами. Она взаимодействует с конструкционными и легированными сталями, цветными металлами и сплавами на их основе.

Компания РИНКОМ является официальным представителем Weila и Deskar в России и Белоруссиии. Мы реализуем оригинальные сверла с собственного склада, обеспечиваем их профессиональный подбор и отправку в любую точку России.
